กระบอกลมทำหน้าที่อะไร? ฟังก์ชัน ประเภท และการใช้งาน

กระบอกลมทำอะไรได้บ้าง — คำตอบสั้นๆ

อ กระบอกลม — หรือเรียกอีกอย่างว่ากระบอกลม — แปลงพลังงานลมอัดเป็นการเคลื่อนที่เชิงกลเชิงเส้น เมื่ออากาศที่มีแรงดันเข้าสู่ด้านหนึ่งของกระบอกสูบ มันจะดันลูกสูบไปตามรูที่ปิดสนิท ทำให้เกิดแรงผลักหรือแรงดึงที่ควบคุมได้ แรงดังกล่าวจะเคลื่อนย้ายโหลด จับยึดชิ้นส่วน ยกชิ้นงาน กระตุ้นวาล์ว หรือทำงานทางกลอื่นๆ มากมายในสภาพแวดล้อมทางอุตสาหกรรม ยานยนต์ และการผลิต

ในทางปฏิบัติ: คุณจ่ายอากาศที่ความดันที่ตั้งไว้ และกระบอกสูบจะส่งจังหวะที่แม่นยำและทำซ้ำได้ กระบอกลมมาตรฐานส่วนใหญ่ทำงานระหว่าง 40 ถึง 150 PSI (2.8 ถึง 10.3 บาร์) ทำให้เกิดแรงที่มีตั้งแต่ไม่กี่นิวตันในกระบอกสูบขนาดเล็กไปจนถึงหลายหมื่นนิวตันในหน่วยอุตสาหกรรมที่มีการเจาะขนาดใหญ่ ตัวอย่างเช่น กระบอกสูบขนาด 100 มม. ที่ 6 บาร์ ให้แรงขับประมาณ 4,712 N (ประมาณ 1,060 lbf) ซึ่งเพียงพอที่จะอัดตลับลูกปืน ประทับตราฉลาก หรือเลื่อนประตูสายพานลำเลียงได้ภายในเสี้ยววินาที

ข้อได้เปรียบที่สำคัญเหนือแอคทูเอเตอร์แบบไฮดรอลิกหรือไฟฟ้าคือความเรียบง่าย: อากาศสะอาด อัดได้ และมีจำหน่ายในแทบทุกโรงงาน แอคชูเอเตอร์แบบนิวแมติกไม่จำเป็นต้องมีท่อส่งคืนสำหรับของไหล ไม่ก่อให้เกิดความร้อนสะสมจากมอเตอร์ และสามารถปั่นจักรยานได้หลายล้านครั้งโดยไม่มีการสึกหรออย่างมีนัยสำคัญเมื่อได้รับการบำรุงรักษาอย่างเหมาะสม

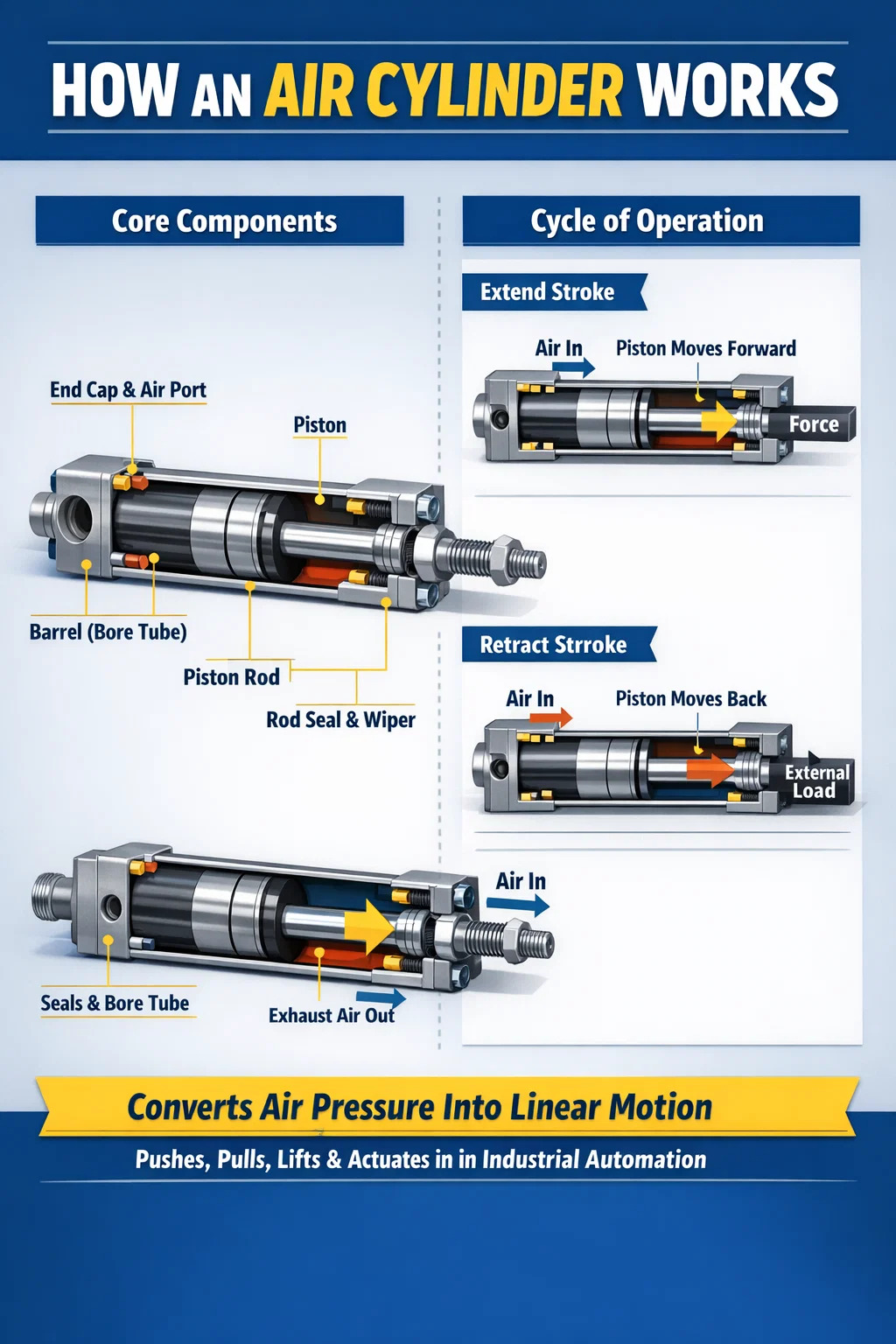

กระบอกลมทำงานภายในอย่างไร

การทำความเข้าใจกลไกภายในจะช่วยในการเลือก กำหนดขนาด หรือแก้ไขปัญหากระบอกสูบนิวแมติก กระบอกลมทุกกระบอกมีสถาปัตยกรรมพื้นฐานเหมือนกัน แม้ว่ารูปร่างภายนอกจะแตกต่างกันไปก็ตาม

ส่วนประกอบหลัก

• บาร์เรล (ท่อเจาะ): ตัวเรือนทรงกระบอก โดยทั่วไปจะทำจากอะลูมิเนียมอัลลอย สเตนเลส หรืออะลูมิเนียมชุบแข็ง เส้นผ่านศูนย์กลางของรูจะกำหนดแรงเอาท์พุตโดยตรง
• ลูกสูบ: แผ่นดิสก์ที่เลื่อนเข้าไปในรู ปิดผนึกด้วยโอริงหรือซีลปากเพื่อป้องกันไม่ให้อากาศผ่านไป
• ก้านลูกสูบ: แท่งเหล็กชุบโครเมียมชุบแข็งที่ติดอยู่กับลูกสูบ จะส่งแรงไปยังโหลดภายนอก
• ฝาปิดท้าย (หัว): ปิดปลายถังทั้งสองด้านและบรรจุช่องอากาศเข้า/ออก
• ซีลก้านและที่ปัดน้ำฝน: ป้องกันอากาศรั่วไหลไปตามก้านและป้องกันสิ่งปนเปื้อนออกจากรู
• ตัวปรับเบาะ: วาล์วเข็มเสริมที่ติดตั้งอยู่ในฝาปิดปลายซึ่งจะชะลอความเร็วลูกสูบเมื่อใกล้ถึงจุดสิ้นสุดของจังหวะ ช่วยลดเสียงรบกวนและการสึกหรอจากแรงกระแทก

วงจรแห่งการเคลื่อนไหว

เมื่อโซลินอยด์วาล์วเปิด อากาศอัดจะไหลเข้าสู่พอร์ตปลายฝาปิดของกระบอกสูบ แรงดันอากาศสร้างปะทะหน้าลูกสูบ แรงเท่ากับแรงดันคูณด้วยพื้นที่ลูกสูบที่มีประสิทธิภาพ (F = P × A) . เมื่อแรงเอาชนะแรงเสียดทานและความต้านทานต่อโหลด ลูกสูบจะเคลื่อนไปข้างหน้า — ยืดก้านออก ในการถอยกลับ วาล์วจะสลับ: อากาศเข้าสู่พอร์ตปลายก้าน แรงดันกระทำต่อพื้นที่วงแหวนของลูกสูบ (พื้นที่เต็มลบด้วยหน้าตัดของก้านสูบ) และก้านดึงกลับ อากาศที่ระบายออกจะไหลออกผ่านท่อไอเสียเพื่อลดเสียงรบกวน

วงจรที่สมบูรณ์นี้ — ขยายและถอย — สามารถเกิดขึ้นได้ในเสี้ยววินาที กระบอกสูบนิวแมติกความเร็วสูงที่ใช้ในสายการบรรจุโดยทั่วไปจะเสร็จสมบูรณ์ 5 ถึง 10 รอบต่อวินาที ในเซลล์หยิบและวางของหุ่นยนต์ เวลารอบ 200 ถึง 300 มิลลิวินาทีต่อจังหวะเป็นมาตรฐาน

ประเภทของกระบอกลมและการทำงานของแต่ละกระบอก

กระบอกสูบนิวแมติกบางอันไม่ได้ทำงานเหมือนกันหรือเหมาะกับทุกการใช้งาน การออกแบบกระบอกสูบเป็นตัวกำหนดว่าจะเคลื่อนที่อย่างไร ใช้แรงเท่าใด และเคลื่อนที่ไปในทิศทางใด ด้านล่างนี้คือรายละเอียดของประเภทที่พบบ่อยที่สุด

การแสดงเดี่ยวกับการแสดงสองครั้ง: ไหนได้ผลมากกว่ากัน?

กระบอกสูบนิวแมติกแบบออกทางเดียวใช้แรงดันอากาศในทิศทางเดียวเท่านั้น สปริงคืนจะทำให้ก้านกลับมา พวกมันใช้อากาศประมาณครึ่งหนึ่งของยูนิตแบบสองทาง ซึ่งทำให้น่าสนใจสำหรับงานจับยึดธรรมดา ๆ ที่ต้องใช้กำลังในการชักเท่านั้น อย่างไรก็ตาม สปริงใช้พื้นที่ภายใน ลดระยะชักที่มีประสิทธิภาพลง 10–20% และแรงสปริงจะทำงานกับลูกสูบเมื่อยืดออก ซึ่งจะทำให้แรงเอาท์พุตสุทธิลดลง

กระบอกลมแบบสองทางใช้ลมอัดเพื่อขยายและหดจังหวะ นี่เป็นประเภทที่พบบ่อยที่สุดในระบบอัตโนมัติทางอุตสาหกรรม ซึ่งคิดเป็นส่วนใหญ่ของการติดตั้งแอคชูเอเตอร์แบบนิวแมติกทั่วโลก โดยให้แรงที่ควบคุมได้เต็มที่ทั้งสองทิศทาง ช่วยให้สามารถควบคุมความเร็วได้อย่างแม่นยำด้วยตัวจำกัดการไหลในแต่ละพอร์ต และไม่มีอัตราสปริงในการคำนวณแรง

ตำแหน่งที่ใช้กระบอกลม — การใช้งานจริง

กระบอกลมปรากฏในแทบทุกภาคส่วนการผลิตและหลายพื้นที่ของโครงสร้างพื้นฐานในชีวิตประจำวัน ความเร็ว ความสะอาด และความคุ้มค่าทำให้พวกมันเป็นแอคชูเอเตอร์เชิงเส้นที่โดดเด่นในการใช้งานที่มีแรงเบาถึงปานกลาง

สายการผลิตและการประกอบ

นี่คือพื้นที่ใช้งานเดี่ยวที่ใหญ่ที่สุดสำหรับกระบอกลม ในสายการประกอบรถยนต์ ตัวกระตุ้นแบบนิวแมติกจะดำเนินการต่างๆ รวมถึงการถ่ายโอนชิ้นส่วน การยึดชิ้นส่วนระหว่างการเชื่อม การกดบานพับประตู และการวางตำแหน่งอุปกรณ์ยึดสกรู สถานีประกอบตัวรถสีขาวเพียงแห่งเดียวอาจใช้กระบอกสูบนิวแมติก 50 ถึง 200 อันที่ทำงานเป็นลำดับแบบซิงโครไนซ์ โดยทั่วไปขนาดของรูจะอยู่ในช่วงตั้งแต่ 32 มม. ถึง 125 มม. โดยมีระยะชักตั้งแต่ 25 มม. ถึง 400 มม. ขึ้นอยู่กับงาน

การแปรรูปอาหารและเครื่องดื่ม

การแปรรูปอาหารต้องการตัวกระตุ้นที่สามารถล้างด้วยสารทำความสะอาดที่มีฤทธิ์กัดกร่อนและต้านทานการปนเปื้อน กระบอกลมสเตนเลสสตีลที่มีซีลตามมาตรฐาน FDA และไม่มีช่องหล่อลื่นภายนอกเป็นมาตรฐานในโรงงานบรรจุขวด สายการผลิตเบเกอรี่ และโรงงานแปรรูปเนื้อสัตว์ กระบอกลมที่นี่คัดแยกผลิตภัณฑ์บนสายพานลำเลียง กระตุ้นหัวฉีดเติม และควบคุมเครื่องจักรบรรจุภัณฑ์ โดยดำเนินการหลายพันรอบต่อชั่วโมงในสภาพแวดล้อมที่มีความชื้นสูง

เครื่องจักรบรรจุภัณฑ์

เครื่องจักรบรรจุกล่อง เครื่องกรอกแบบฟอร์ม และเครื่องสร้างกล่องต้องใช้กระบอกสูบนิวแมติกเป็นอย่างมากในการพับแผ่นพับ การดันผลิตภัณฑ์ และการขึ้นรูปกล่อง อัตรารอบสูง — สายการบรรจุบางสายทำงานที่ 400 ถึง 600 แพ็คต่อนาที — ต้องการตัวกระตุ้นที่มีการตอบสนองแทบจะทันทีและมีอายุการใช้งานยาวนาน กระบอกสูบโปรไฟล์ขนาดกะทัดรัด (ซีรีส์ ISO 21287) มีให้เห็นทั่วไปโดยเฉพาะ ซึ่งช่วยประหยัดพื้นที่ในเฟรมเครื่องจักรที่หนาแน่น

การจัดการและการลำเลียงวัสดุ

กระบอกลมจะเปลี่ยนเส้นทางผลิตภัณฑ์ไปที่ทางแยกสายพานลำเลียง ประตูหยุดขึ้นและลง และควบคุมการยกพาเลทในการดำเนินงานคลังสินค้า กระบอกสูบนิวแมติกไร้ก้านมีประโยชน์อย่างยิ่งในการตั้งค่าเหล่านี้ เนื่องจากมีระยะชักยาว — สูงสุดถึง 6,000 มม. ในบางรุ่นแค็ตตาล็อก — โดยไม่มีการปรับพื้นที่ของก้านขยาย

อุปกรณ์บริการด้านยานยนต์

การยกยานพาหนะ เครื่องเปลี่ยนยาง และเครื่องกลึงเบรก ล้วนแต่อาศัยแอคทูเอเตอร์แบบนิวแมติก ระบบอากาศเหนือน้ำมันในอู่ซ่อมตัวถังผสมผสานความเร็วของนิวแมติกเข้ากับระบบไฮดรอลิกที่ไม่สามารถอัดตัวได้ โดยใช้กระบอกลมเพื่อดันน้ำมันไฮดรอลิกเพื่อการกดที่แม่นยำ โดยใช้แรงสูงสุด 20 ตันจากการจ่ายอากาศในโรงงาน

อุปกรณ์ทางการแพทย์และห้องปฏิบัติการ

กระบอกลมขนาดเล็กที่มีรูขนาดเล็กเพียง 6 มม. ถูกนำมาใช้ในอุปกรณ์วินิจฉัย หุ่นยนต์จัดการตัวอย่าง และเตียงในโรงพยาบาล กระบอกสูบเหล่านี้ใช้อากาศแห้งหรือไนโตรเจนที่สะอาด ทำให้เข้ากันได้กับสภาพแวดล้อมที่ปลอดเชื้อ การทำงานที่มีน้ำหนักเบาและปราศจากการสั่นสะเทือนถือเป็นสิ่งสำคัญในเครื่องมือวัดในห้องปฏิบัติการที่มีความแม่นยำ

การก่อสร้างและอุปกรณ์หนัก

แม้ว่าเครื่องจักรกลหนักมักใช้กระบอกไฮดรอลิกเพื่อให้มีความหนาแน่นของแรงสูงขึ้น แต่กระบอกลมยังคงปรากฏอยู่ในระบบเบรกลม การสั่งงานประตูบนรถบัสและรถไฟ และเครื่องตอกแม่แรงแบบนิวแมติก กระบอกลมแบบเหลื่อมจะยกเตียงรถบรรทุกและใช้งานรอกแพลตฟอร์มโดยไม่จำเป็นต้องวางตำแหน่งตรงกลางที่แน่นอน

วิธีการคำนวณแรงที่กระบอกลมผลิต

การปรับขนาดกระบอกสูบนิวแมติกอย่างถูกต้องจำเป็นต้องคำนวณค่าแรงสองค่า ได้แก่ แรงขยาย (ออกฤทธิ์ที่หน้าลูกสูบเต็ม) และแรงดึงกลับ (ออกฤทธิ์ต่อพื้นที่วงแหวนของลูกสูบ ซึ่งลดลงตามหน้าตัดของก้านสูบ)

สูตรขยายกำลัง

F_ขยาย = P × (π/4) × D²

โดยที่ P คือแรงดันจ่ายในหน่วยปาสคาล (1 บาร์ = 100,000 Pa) และ D คือเส้นผ่านศูนย์กลางของรูที่มีหน่วยเป็นเมตร

สูตรดึงกลับแรง

F_retract = P × (π/4) × (D² - d²)

โดยที่ d คือเส้นผ่านศูนย์กลางของแท่ง สำหรับกระบอกสูบขนาด 63 มม. ที่มีแกนขนาด 20 มม. ทำงานที่ 6 บาร์:

• แรงขยาย: 600,000 × (π/4) × 0.063² หยาบคาย 1,870 น
• แรงดึงกลับ: 600,000 × (π/4) × (0.063² − 0.020²) data 1,681 น

ในทางปฏิบัติ แรงเอาท์พุตจริงจะต่ำกว่าทฤษฎี 10–20% เนื่องจากการเสียดสีซีลและแรงดันต้านในท่อระบายไอเสีย โดยทั่วไปวิศวกรจะใช้ปัจจัยด้านประสิทธิภาพที่ 0.8 ถึง 0.9 เมื่อคำนวณแรงของกระบอกสูบที่มีประสิทธิภาพสำหรับการกำหนดขนาดภาระ

ให้เลือกกระบอกสูบที่ให้มาเสมอ แรงทางทฤษฎีมากกว่าแรงที่ต้องการอย่างน้อย 25–50% เพื่อให้มั่นใจถึงการสั่งงานที่เชื่อถือได้ตลอดช่วงการทำงานของแรงดันและอุณหภูมิเต็มที่

กระบอกลมกับกระบอกไฮดรอลิกกับแอคชูเอเตอร์ไฟฟ้า

การเลือกระหว่างตัวกระตุ้นเชิงเส้นแบบนิวแมติก ไฮดรอลิก และแบบไฟฟ้าขึ้นอยู่กับความต้องการแรง ความต้องการความแม่นยำ รอบการทำงาน และสภาพแวดล้อม แต่ละเทคโนโลยีมีความเป็นเลิศในสถานการณ์ที่แตกต่างกัน

การนำกลับบ้าน: กระบอกลมชนะด้วยความเร็ว ความเรียบง่าย และค่าใช้จ่ายล่วงหน้า . กระบอกไฮดรอลิกเป็นส่วนสำคัญในบริเวณที่ต้องใช้แรงมหาศาลในบรรจุภัณฑ์ขนาดกะทัดรัด แอคชูเอเตอร์ไฟฟ้าจะควบคุมเมื่อความแม่นยำของตำแหน่งในช่วงกลางจังหวะหรือการนำพลังงานกลับมาใช้ใหม่มีความสำคัญ โรงงานสมัยใหม่หลายแห่งใช้เทคโนโลยีทั้งสามอย่างในโรงงานเดียวกัน โดยแต่ละเทคโนโลยีเหมาะสมกับงานที่จะจัดการได้ดีที่สุด

ข้อมูลจำเพาะสำคัญที่ควรทำความเข้าใจเมื่อเลือกกระบอกลม

การซื้อกระบอกสูบผิดแม้จะเล็กเกินไปเล็กน้อย อาจนำไปสู่วงจรที่ล้มเหลว ซีลสึกหรอก่อนเวลาอันควร เครื่องจักรหยุดทำงาน และสูญเสียการผลิตที่มีค่าใช้จ่ายสูง การทำความเข้าใจข้อกำหนดต่อไปนี้จะช่วยป้องกันข้อผิดพลาดในการเลือกส่วนใหญ่

เส้นผ่านศูนย์กลางเจาะ

รูคือเส้นผ่านศูนย์กลางภายในของกระบอกสูบและเป็นปัจจัยหลักของแรงเอาท์พุต ขนาดรูมาตรฐานเป็นไปตามซีรีส์ ISO 15552 หรือ NFPA T3.6.7: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250 และ 320 มม. เป็นขนาดที่เพิ่มขึ้นทั่วไป การเพิ่มรูเจาะเป็นสองเท่าจะเพิ่มแรงสี่เท่าที่ความดันเท่ากัน เนื่องจากแรงจะขยายขนาดตามพื้นที่ (A = πD²/4)

ความยาวช่วงชัก

ระยะชักคือระยะทางรวมที่ก้านลูกสูบเคลื่อนที่ระหว่างการหดกลับจนสุดและยืดออกจนสุด ระยะชักที่ยาวขึ้นจะเพิ่มความเสี่ยงที่ก้านจะโก่งงอภายใต้แรงอัด ผู้ผลิตส่วนใหญ่จัดทำแผนภูมิความแข็งแรงของคอลัมน์เพื่อกำหนดแรงขับสูงสุดที่อนุญาตสำหรับระยะชักและเส้นผ่านศูนย์กลางก้านที่กำหนด สำหรับจังหวะที่ยาวเกินประมาณ 10 เท่าของเส้นผ่านศูนย์กลางของรู จำเป็นต้องใช้กระบอกสูบนำทางหรือส่วนรองรับภายนอก

ช่วงแรงดันใช้งาน

กระบอกลมส่วนใหญ่มีพิกัดแรงดันอยู่ที่ 1 ถึง 10 บาร์ (14.5 ถึง 145 PSI) แรงดันใช้งานขั้นต่ำ — โดยทั่วไปคือ 1 ถึง 2 บาร์ — มีความสำคัญอย่างยิ่ง: กระบอกสูบที่มีขนาดให้ทำงานที่ 4 บาร์อาจหยุดทำงานหรือหมุนเวียนอย่างผิดปกติหากแรงดันอากาศในโรงงานลดลงในช่วงที่มีความต้องการสูงสุด ตรวจสอบแรงดันขั้นต่ำที่ได้รับการควบคุมของแหล่งจ่ายอากาศที่ทางเข้ากระบอกสูบเสมอ ไม่ใช่แค่ที่เอาต์พุตของคอมเพรสเซอร์

สไตล์การติดตั้ง

การติดตั้งจะกำหนดวิธีที่กระบอกสูบส่งแรงไปยังโครงเครื่องจักร และวิธีจัดการกับการวางแนวที่ไม่ตรง รูปแบบการติดตั้งทั่วไปได้แก่:

• ที่วางเท้า (FB): สลักเกลียวกับพื้นผิวเรียบ แข็งแกร่ง เหมาะสำหรับการรับน้ำหนักตามแนวแกนล้วนๆ
• ตัวยึดหน้าแปลน (FA/FF): ยึดติดที่ฝาหรือปลายก้าน มีความแข็งแกร่งมาก สามารถรับน้ำหนักได้สูง
• ตัวยึด Clevis (CB/CA): ช่วยให้กระบอกสูบหมุนได้ จำเป็นเมื่อเส้นทางโหลดมีการเคลื่อนที่เชิงมุม
• ที่วางรองแหนบ (MT): หมุนบนหมุดตรงกลาง ใช้ในการกดและกลไกการเชื่อมโยง

ควรใช้ตัวยึดแบบแข็ง (ฐานและหน้าแปลน) เมื่อน้ำหนักอยู่ในแนวเดียวกับแกนก้านอย่างสมบูรณ์เท่านั้น การวางแนวเชิงมุมที่ไม่ตรงด้วยตัวยึดแบบแข็งจะสร้างแรงกดด้านข้างบนก้านลูกสูบ เร่งการสึกหรอของซีลก้านสูบ และอาจจะทำให้ก้านงอเมื่อเวลาผ่านไป

กันกระแทก

เมื่อลูกสูบถึงจุดสิ้นสุดจังหวะด้วยความเร็วสูง มันจะกระทบกับฝาท้าย หากไม่มีการกันกระแทก สิ่งนี้จะสร้างแรงกระแทกที่สร้างความเสียหายให้กับกระบอกสูบ โครงเครื่องจักร และเครื่องมือใดๆ ที่ติดอยู่ ตัวปรับเบาะในตัวจะกักช่องอากาศไว้ข้างหน้าลูกสูบใกล้กับจุดสิ้นสุดจังหวะ ทำให้เกิดเอฟเฟกต์แดชพอตแบบนิวแมติก ที่ความเร็วลูกสูบสูงกว่า 300 มม./วินาที ระบบกันกระแทกควรถือเป็นมาตรฐาน แทนที่จะเป็นทางเลือก

พิกัดวัสดุและอุณหภูมิของซีล

ซีล NBR (ไนไตรล์) มาตรฐานครอบคลุมอุณหภูมิตั้งแต่ -20°C ถึง 80°C และเพียงพอสำหรับสภาพแวดล้อมในโรงงานส่วนใหญ่ การใช้งานที่อุณหภูมิสูง (เตาอบสี โรงหล่อ) ต้องใช้ซีล FKM (Viton) ที่อุณหภูมิ 200°C การใช้งานที่อุณหภูมิต่ำหรืออาหารปลอดภัยอาจต้องใช้ซีล EPDM หรือส่วนประกอบที่เคลือบด้วย PTFE การใช้วัสดุซีลที่ไม่ถูกต้องเป็นสาเหตุที่พบบ่อยของความล้มเหลวของกระบอกสูบก่อนเวลาอันควร

ปัญหาทั่วไปเกี่ยวกับกระบอกลมและวิธีแก้ไข

แม้แต่กระบอกลมที่ได้รับการคัดเลือกมาอย่างดีก็ยังเกิดข้อผิดพลาดเมื่อเวลาผ่านไป การจดจำอาการตั้งแต่เนิ่นๆ จะช่วยประหยัดเวลาการหยุดทำงานและค่าซ่อมแซมได้อย่างมาก

กระบอกดริฟท์หรือไม่สามารถดำรงตำแหน่งได้

หากกระบอกสูบที่รับน้ำหนักค่อยๆ เคลื่อนออกจากตำแหน่งที่ขยายออกเมื่อวาล์วปิด ซีลลูกสูบจะมีอากาศรั่วไหลผ่านหน้าลูกสูบ นี่เป็นหนึ่งในโหมดความล้มเหลวของกระบอกลมที่พบบ่อยที่สุด . การแก้ไขเกี่ยวข้องกับการเปลี่ยนโอริงลูกสูบหรือซีลปาก ก่อนที่จะทำเช่นนั้น ให้ตรวจสอบว่ากระบอกสูบทำงานเกินแรงดันที่กำหนดหรือไม่ ซึ่งจะช่วยเร่งการอัดขึ้นรูปซีลเข้าไปในช่องว่าง

การรั่วไหลของอากาศภายนอกที่ก้าน

เสียงฟู่หรือกระแสอากาศที่มองเห็นได้รอบๆ ซีลก้านสูบบ่งบอกถึงการสึกหรอของซีลก้านหรือความเสียหายที่พื้นผิวก้าน ก้านชุบโครเมียมอาจเกิดหลุมกัดกร่อนหรือทำให้เกิดรอยได้ หากซีลที่ปัดน้ำฝนล้มเหลวและปล่อยให้สารปนเปื้อนเข้าไปได้ ก้านที่เป็นหลุมจะตัดผ่านซีลใหม่ได้อย่างรวดเร็ว - จะต้องตรวจสอบตัวก้านเองและเปลี่ยนบ่อยครั้ง ในสภาพแวดล้อมที่รุนแรง ลองใช้แท่งสเตนเลสสตีลเคลือบเซรามิกเพื่ออายุการใช้งานที่ยาวนานขึ้นอย่างมาก

จังหวะช้าหรือซบเซา

หากกระบอกสูบเสร็จสิ้นจังหวะช้ากว่าที่คาดไว้ ให้ตรวจสอบตามลำดับนี้: จ่ายแรงดันที่พอร์ตกระบอกสูบ (ยืนยันว่าไม่มีแรงดันตกในท่อ) วาล์วควบคุมการไหล (อาจตั้งค่าจำกัดเกินไป) โถกรองสายการบิน (ตัวกรองอุดตันช่วยลดการไหล) และเจาะกระบอกสูบ (การกัดกร่อนภายในหรือการปนเปื้อนจะทำให้ซีลเสียดสีมากขึ้น) การควบคุมการไหลของไอเสียแบบปิดบางส่วนเป็นสาเหตุเดียวที่พบบ่อยที่สุดของการขยายเวลาช้าในการติดตั้งภาคสนาม

กระบอกสูบจะไม่ยืดออกภายใต้ภาระ

เมื่อกระบอกสูบเคลื่อนที่อย่างอิสระโดยไม่มีโหลดแต่หยุดทำงาน ขนาดของรูเจาะจะไม่เพียงพอสำหรับแรงที่ต้องการ คำนวณใหม่โดยใช้ F = P × A โดยคำนึงถึงแรงเสียดทานและแรงดันต้าน วิธีแก้ไขคือการเพิ่มขนาดรู เพิ่มแรงดันในการจ่าย (ภายในขีดจำกัดที่ปลอดภัย) หรือลดความต้องการโหลด อย่าเพิ่มแรงดันเกินพิกัดสูงสุดของกระบอกสูบเด็ดขาด เพราะจะทำให้ซีลเสียหายและอาจทำให้ฝาปิดแตกได้

การสึกหรอของซีลก่อนวัยอันควร

ซีลที่ต้องเปลี่ยนใหม่หลังจากใช้งานเพียงไม่กี่เดือน แทนที่จะเป็นไปตามที่คาดไว้นับล้านรอบ มักจะใช้งานไม่ได้เนื่องจากสาเหตุหนึ่งในสามประการ: การจ่ายอากาศที่ปนเปื้อน (อนุภาคที่มีฤทธิ์กัดกร่อนที่ทำให้เกิดรอยเจาะและซีล) การโหลดด้านข้างบนก้าน (จากการวางแนวที่ไม่ถูกต้อง) หรือการหล่อลื่นไม่เพียงพอ ใช้ชุด FRL (ตัวกรอง-ตัวควบคุม-ตัวหล่อลื่น) บนสายจ่ายลมทุกสาย สำหรับกระบอกสูบไร้น้ำมันที่มีซีล PTFE ตรวจสอบให้แน่ใจว่าอากาศสะอาดและแห้ง แทนที่จะเติมน้ำมันหล่อลื่นซึ่งจะทำให้ PTFE เสื่อมคุณภาพ

วิธียืดอายุการใช้งานกระบอกลม

กระบอกลมที่ได้รับการดูแลอย่างดีในสภาพแวดล้อมทางอุตสาหกรรมที่สะอาดควรมีอายุการใช้งานยาวนาน 50 ถึง 100 ล้านรอบ ก่อนที่จะต้องเปลี่ยนชุดซีล การจะบรรลุอายุการใช้งานนั้นต้องให้ความสนใจกับวงจรนิวแมติกส์ทั้งหมด ไม่ใช่แค่ตัวกระบอกสูบเท่านั้น

• กรองอากาศได้ตั้งแต่ 5 ไมครอนขึ้นไป การปนเปื้อนของอนุภาคเป็นสาเหตุหลักของการสึกหรอของรูเจาะและซีลอย่างรวดเร็ว ตัวกรองมาตรฐานขนาด 40 ไมครอนไม่เพียงพอสำหรับการป้องกันกระบอกสูบ
• ควบคุมแรงดันในการจ่ายให้อยู่ในระดับที่มีประสิทธิภาพต่ำสุด การทำงานที่ 6 บาร์เมื่อ 4 บาร์บรรลุถึงแรงที่ต้องการ จะทำให้สิ้นเปลืองพลังงานและเพิ่มความเครียดในการซีล แรงดันส่วนเกินทุกๆ 1 บาร์จะช่วยลดอายุการใช้งานของซีลได้อย่างวัดผลได้
• ติดตั้งวัสดุกันกระแทกในทุกการใช้งานความเร็วสูง การกระแทกที่ปลายจังหวะโดยไม่มีเบาะรองนั่งสามารถสร้างแรงกระแทกได้ทันที 5 ถึง 10 เท่าของแรงใช้งาน ฝาปิดปลายแตกร้าว และลูกสูบเปลี่ยนรูป
• จัดแนวแกนกระบอกสูบให้ตรงกับเส้นทางรับน้ำหนัก การวางแนวเชิงมุมไม่ตรงแม้แต่ 1–2 องศาก็ทำให้เกิดการโหลดด้านข้างอย่างต่อเนื่องซึ่งสวมซีลก้านเร็วกว่าการติดตั้งในแนวที่ถูกต้องถึง 3 ถึง 5 เท่า
• ใช้เครื่องทำลมแห้งหรืออาฟเตอร์คูลเลอร์ที่เอาท์พุตของคอมเพรสเซอร์ น้ำที่ควบแน่นในท่อลมทำให้เกิดการกัดกร่อนภายในรูอะลูมิเนียมที่ไม่เคลือบผิว และทำให้ฟิล์มหล่อลื่นบนซีลเสื่อมสภาพ
• กำหนดการตรวจสอบสภาพของก้านเป็นระยะ ตรวจสอบก้านด้วยสายตาเพื่อดูรู รอยเป็นรอย หรือการกัดกร่อนทุกๆ สามถึงหกเดือนในสภาพแวดล้อมปกติ และทุกเดือนในสภาวะที่ไม่เอื้ออำนวย

มาตรฐาน ISO ที่ใช้ควบคุมกระบอกลม

การกำหนดมาตรฐานทำให้มั่นใจได้ว่ากระบอกสูบจากผู้ผลิตหลายรายสามารถเปลี่ยนขนาดได้ ทำให้การเปลี่ยนทดแทนและการจัดซื้อจากหลายแหล่งตรงไปตรงมา มาตรฐานเบื้องต้นคือ:

• ISO 15552: มาตรฐานสากลหลักสำหรับกระบอกสูบนิวแมติกทรงกลมและสี่เหลี่ยม (ISO 6431 เดิมและ VDMA 24562 เดิม) ระบุขนาดรู เกลียวพอร์ต ขนาดการติดตั้ง และเกลียวปลายก้าน นี่คือมาตรฐานสำหรับกระบอกสูบอุตสาหกรรมขนาดกลางและขนาดใหญ่ส่วนใหญ่ทั่วโลก
• ISO 21287: กระบอกสูบขนาดกะทัดรัดที่มีความต้องการพื้นที่ในการติดตั้งจำกัด พบได้ทั่วไปในเครื่องจักรบรรจุภัณฑ์และอาหารที่ซองเครื่องจักรแน่น
• ISO 6432: กระบอกสูบขนาดเล็กที่มีขนาดรูเจาะ 8 ถึง 25 มม. ใช้ในงานเครื่องมือวัดและงานประกอบชิ้นส่วนเบา
• NFPA T3.6.7: มาตรฐานอเมริกาเหนือ (NFPA) ที่ควบคุมกระบอกสูบแบบผูกซึ่งพบได้ทั่วไปในเครื่องจักรอุตสาหกรรมในอเมริกาเหนือ ขนาดรูและรูปแบบการติดตั้งแตกต่างจาก ISO 15552 ดังนั้นโปรดตรวจสอบมาตรฐานที่เกี่ยวข้องก่อนซื้อชิ้นส่วนทดแทน

การระบุกระบอกลมมาตรฐาน ISO หมายความว่าผลิตภัณฑ์ที่เป็นไปตามข้อกำหนดของผู้ผลิตจะเข้ามาแทนที่ ซึ่งเป็นข้อได้เปรียบที่สำคัญในห่วงโซ่อุปทานระดับโลกที่แบรนด์ที่ต้องการอาจมีระยะเวลารอคอยสินค้าที่ยาวนาน
