กระบอกลมคืออะไร? ประเภท การใช้งาน และวิธีการทำงาน

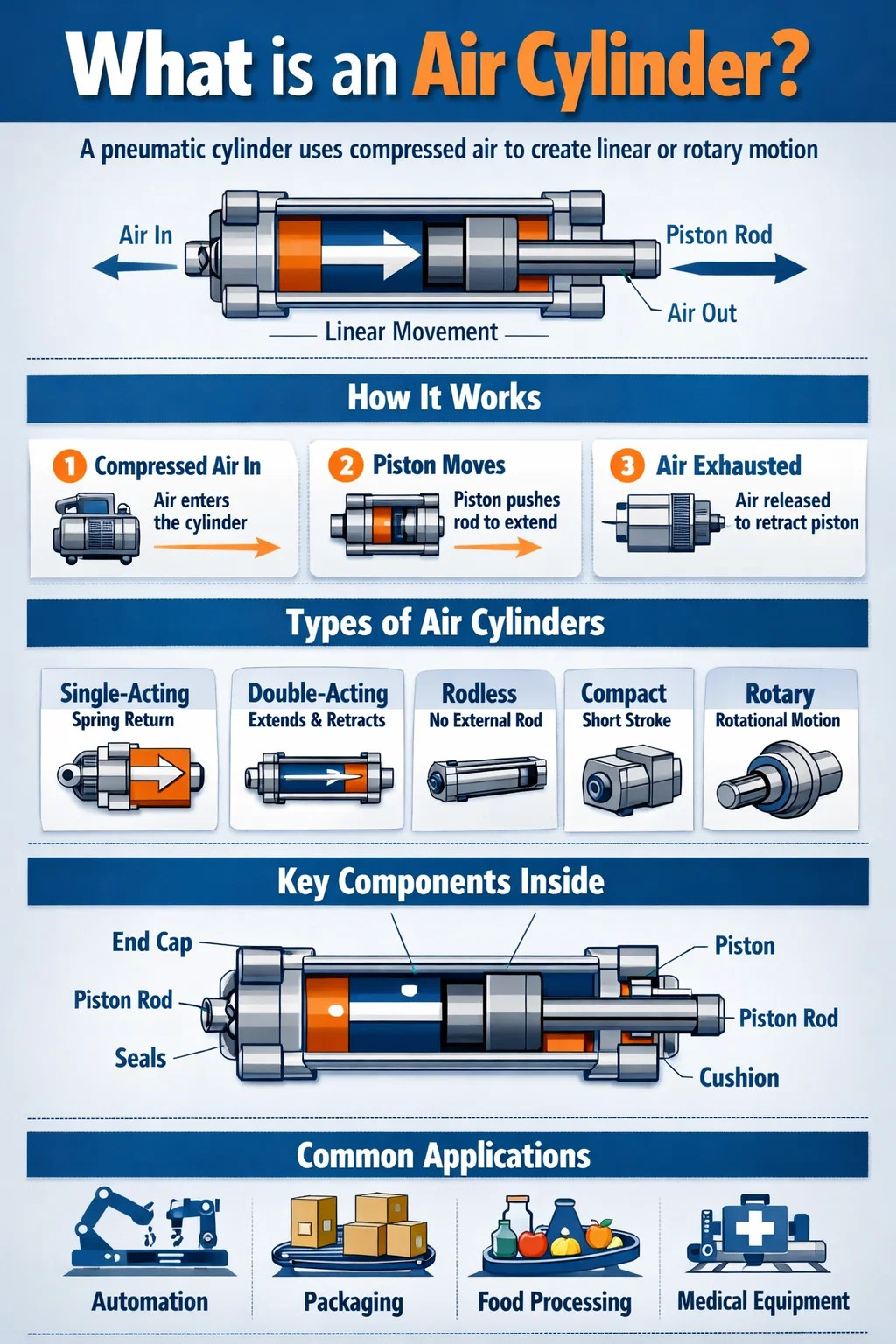

กระบอกลมคืออะไร?

อ กระบอกลม — เรียกอีกอย่างว่ากระบอกลม — เป็นอุปกรณ์ทางกลที่ใช้อากาศอัดเพื่อสร้างการเคลื่อนที่และแรงเชิงเส้นหรือแบบหมุน โดยจะแปลงพลังงานศักย์ที่เก็บไว้ในอากาศที่มีแรงดันอากาศให้เป็นงานเครื่องกลควบคุม พูดง่ายๆ ก็คือ คุณดันอากาศอัดเข้าไป และกระบอกสูบจะดันบางอย่าง เช่น แคลมป์ เครื่องอัด วาล์ว ประตู ด้วยปริมาณที่แม่นยำและทำซ้ำได้

กระบอกลมเป็นหนึ่งในแอคชูเอเตอร์ที่ใช้กันอย่างแพร่หลายในระบบอัตโนมัติทางอุตสาหกรรม ปรากฏในสายการประกอบ เครื่องจักรบรรจุภัณฑ์ การผลิตยานยนต์ การแปรรูปอาหาร อุปกรณ์ทางการแพทย์ และระบบอื่นๆ อีกนับไม่ถ้วน ความนิยมนี้มาจากการผสมผสานระหว่างความเรียบง่าย ต้นทุนต่ำ ความเร็วสูง และความสะอาดโดยธรรมชาติเมื่อเปรียบเทียบกับทางเลือกทางไฮดรอลิก

กระบอกสูบนิวแมติกมาตรฐานประกอบด้วยกระบอกทรงกระบอก ลูกสูบ ก้านลูกสูบ ฝาครอบปลาย ซีล และช่องสำหรับเข้าและออกของอากาศ เมื่ออัดอากาศ — โดยทั่วไปที่ 60 ถึง 120 PSI (4 ถึง 8 บาร์) ในสภาพแวดล้อมทางอุตสาหกรรมส่วนใหญ่ — เข้าสู่ด้านหนึ่งของลูกสูบ โดยจะสร้างส่วนต่างแรงดันที่ขับเคลื่อนลูกสูบและแกนที่ติดอยู่ไปในทิศทางเดียว การปล่อยหรือการเปลี่ยนทิศทางของอากาศจะย้อนกลับหรือถอยกลับการเคลื่อนไหว

กลไกพื้นฐานนี้ยังคงไม่เปลี่ยนแปลงส่วนใหญ่มานานกว่าศตวรรษ แต่การผลิตสมัยใหม่ได้ปรับปรุงกระบอกสูบอากาศให้ทำงานโดยมีค่าความคลาดเคลื่อนที่วัดได้ในหน่วยไมโครเมตร และอายุการใช้งานของวงจรที่เกินกว่านั้น 20 ล้านจังหวะ และเวลาตอบสนองที่รวดเร็วเพียงไม่กี่มิลลิวินาที

กระบอกลมทำงานอย่างไร: กลไกหลัก

การทำความเข้าใจวิธีการทำงานของกระบอกสูบนิวแมติกต้องดูที่ความดัน พื้นที่ และแรงร่วมกัน แรงส่งออกที่กระบอกสูบสร้างขึ้นถูกกำหนดโดยสูตรที่ตรงไปตรงมา:

แรง (F) = ความดัน (P) × พื้นที่ (A)

ตัวอย่างเช่น กระบอกสูบที่มีเส้นผ่านศูนย์กลางรูเจาะ 50 มม. มีพื้นที่ลูกสูบประมาณ 19.6 ตร.ซม. ที่แรงดันจ่าย 6 บาร์ (87 PSI) จะสร้างแรงผลักดันตามทฤษฎีประมาณ 1,178 นิวตัน (ประมาณ 265 ปอนด์) . แรงในโลกแห่งความเป็นจริงจะน้อยกว่าเล็กน้อยเนื่องจากแรงเสียดทานและความต้านทานการซีล ซึ่งโดยทั่วไปจะอยู่ที่ประมาณ 80–90% ของค่าทางทฤษฎี

การดำเนินการทีละขั้นตอน

1. คอมเพรสเซอร์จะสร้างและเก็บอากาศอัดไว้ในถังเก็บน้ำ
2. วาล์วควบคุมทิศทาง (โดยทั่วไปคือวาล์ว 4/2 หรือ 5/2) จะนำอากาศไปยังพอร์ตที่เหมาะสมบนกระบอกสูบ
3. อากาศอัดจะเข้าสู่ห้องกระบอกสูบและดันไปที่หน้าลูกสูบ
4. ลูกสูบเคลื่อนที่ ดันก้านออกด้านนอก (ระยะชัก)
5. วาล์วจะสลับเพื่อส่งอากาศไปฝั่งตรงข้ามและทำให้ห้องแรกหมด
6. ลูกสูบจะถอยกลับไปยังตำแหน่งเริ่มต้น

ความเร็วถูกควบคุมโดยวาล์วควบคุมการไหล (หรือที่เรียกว่าวาล์วเข็มหรือวาล์วปีกผีเสื้อ) ซึ่งจะจำกัดความเร็วของอากาศที่จะเข้าหรือระบายออกจากห้องกระบอกสูบ คุณลักษณะการกันกระแทกที่อยู่ในฝาปิดท้ายจะทำให้ลูกสูบช้าลงเมื่อใกล้ถึงจุดสิ้นสุดของระยะชัก เพื่อป้องกันความเสียหายจากการกระแทก ซึ่งเป็นข้อพิจารณาที่สำคัญเมื่อรับน้ำหนักมากหรือระยะชักยาว

ประเภทของกระบอกลมและความแตกต่าง

กระบอกสูบนิวแมติกไม่เหมือนกันทั้งหมด ประเภทที่เลือกสำหรับการใช้งานใดๆ ขึ้นอยู่กับการเคลื่อนไหวที่ต้องการ พื้นที่ว่าง คุณลักษณะการรับน้ำหนัก และสภาพแวดล้อม นี่คือหมวดหมู่ที่ใช้บ่อยที่สุด:

กระบอกสูบแบบออกฤทธิ์เดี่ยว

กระบอกสูบแบบออกทางเดียวใช้ลมอัดเพื่อเคลื่อนลูกสูบไปในทิศทางเดียวเท่านั้น การเคลื่อนกลับทำได้โดยสปริงภายในหรือโหลดภายนอก (เช่น แรงโน้มถ่วง) กระบอกสูบเหล่านี้มีช่องอากาศเพียงช่องเดียว ใช้งานง่ายกว่า ใช้อากาศน้อยลงต่อรอบ และเหมาะสำหรับการจับยึด การปั๊ม และการจับยึดชิ้นงานที่ต้องการกำลังงานในทิศทางเดียวเท่านั้น ขนาดรูทั่วไปมีตั้งแต่ 8 มม. ถึง 100 มม โดยมีความยาวช่วงชักโดยทั่วไปสูงสุด 200 มม. เนื่องจากข้อจำกัดของสปริง

กระบอกสูบแบบสองทาง

ชนิดที่ใช้กันอย่างแพร่หลายในระบบอัตโนมัติทางอุตสาหกรรม กระบอกสูบแบบสองทางใช้อากาศอัดสำหรับทั้งจังหวะการยืดและการหดกลับ ช่องลมสองช่อง — หนึ่งช่องอยู่ที่แต่ละข้างของลูกสูบ — ช่วยให้ควบคุมแต่ละทิศทางได้อย่างอิสระ ซึ่งให้แรงขับเคลื่อนในทั้งสองทิศทาง ทำให้เหมาะสำหรับการดัน การดึง การยก การกด และการใช้งานใดๆ ที่ต้องการการควบคุมจังหวะย้อนกลับแบบแอคทีฟ ขนาดรูสามารถมีได้ตั้งแต่ 6 มม. ถึงมากกว่า 500 มม และระยะชักสามารถขยายได้หลายเมตรในการออกแบบเฉพาะทาง

กระบอกสูบไร้ก้าน

แทนที่จะใช้ก้านลูกสูบแบบธรรมดาที่ยื่นออกมาจากปลายด้านหนึ่ง กระบอกสูบไร้ก้านจะส่งการเคลื่อนที่ผ่านข้อต่อทางกลหรือแม่เหล็กไปตามด้านนอกของกระบอกสูบ การออกแบบนี้ต้องใช้ประมาณ ครึ่งหนึ่งของความยาวการติดตั้ง ของกระบอกสูบธรรมดาสำหรับจังหวะเดียวกันทำให้มีคุณค่าในพื้นที่แคบ กระบอกสูบไร้ก้านมีอยู่ทั่วไปในระบบหยิบและวาง ระบบอัตโนมัติแบบโครงสำหรับตั้งสิ่งของ และโต๊ะสไลด์

กระบอกสูบขนาดกะทัดรัดและจังหวะสั้น

เรียกอีกอย่างว่ากระบอกสูบแบบแบนหรือกระบอกแพนเค้ก ซึ่งมักได้รับการออกแบบมาเพื่อการตีที่สั้นมาก 1 มม. ถึง 50 มม - ในพื้นที่จำกัด ฟอร์มแฟคเตอร์แบบบางทำให้เป็นที่ชื่นชอบในการผลิตอุปกรณ์อิเล็กทรอนิกส์ การจัดการ PCB และการประกอบอุปกรณ์ทางการแพทย์ซึ่งมีพื้นที่จำกัด

ตัวกระตุ้นโรตารี

ในขณะที่คนส่วนใหญ่เชื่อมโยงกระบอกสูบอากาศกับการเคลื่อนที่เชิงเส้น ตัวกระตุ้นนิวแมติกแบบโรตารีจะเปลี่ยนอากาศอัดให้เป็นการเคลื่อนที่เชิงมุม ใช้เพื่อหมุนวาล์ว วางตำแหน่งชิ้นส่วน หรือตารางดัชนีขับเคลื่อน มุมการหมุนทั่วไปคือ 90°, 180° และ 270° แม้ว่าจะมีเวอร์ชันการหมุนอย่างต่อเนื่องก็ตาม

กระบอกสูบตีคู่

กระบอกสูบ 2 อันเชื่อมต่อกันแบบอนุกรมโดยใช้ก้านลูกสูบอันเดียวกัน การกำหนดค่านี้จะเพิ่มแรงเอาท์พุตเป็นสองเท่าโดยประมาณโดยไม่ต้องเพิ่มเส้นผ่านศูนย์กลางของรู ซึ่งมีประโยชน์เมื่อต้องใช้แรงสูงแต่เส้นผ่านศูนย์กลางในการติดตั้งถูกจำกัด

กระบอกสูบหลายตำแหน่ง

กระบอกสูบมาตรฐานมีสองตำแหน่ง: ขยายจนสุดและหดกลับจนสุด กระบอกสูบหลายตำแหน่ง (หรือหลายใบพัด) จะรวมกระบอกสูบตั้งแต่สองกระบอกขึ้นไปเพื่อให้ได้ตำแหน่งที่แยกจากกันสามหรือสี่ตำแหน่งตามจังหวะ สิ่งนี้มีประโยชน์สำหรับการจัดทำดัชนี การวางตำแหน่งชิ้นส่วน และการดำเนินการประกอบที่ต้องการจุดหยุดหลายจุดโดยไม่มีการควบคุมแบบเซอร์โว

ส่วนประกอบสำคัญภายในกระบอกสูบนิวแมติก

กระบอกลมทุกกระบอก โดยไม่คำนึงถึงประเภทหรือขนาด ถูกสร้างขึ้นจากส่วนประกอบที่สำคัญหลายอย่าง การทำความเข้าใจชิ้นส่วนเหล่านี้ช่วยในการระบุ บำรุงรักษา หรือแก้ไขปัญหากระบอกสูบในภาคสนาม

• บาร์เรล (ท่อสูบ): ตัวเครื่องหลักประกอบด้วยลูกสูบและนำทางการเคลื่อนที่ มักทำจากโลหะผสมอลูมิเนียม สแตนเลส หรือท่อเหล็กคาร์บอนที่มีพื้นผิวด้านในขัดอย่างแม่นยำ โดยทั่วไปความหยาบของพื้นผิวจะอยู่ที่ Ra 0.4–0.8 µm เพื่อลดการสึกหรอของซีล
• ลูกสูบ: ส่วนประกอบรูปทรงแผ่นดิสก์ที่แยกช่องอากาศทั้งสองภายในถังออกจากกัน โดยจะถ่ายเทแรงดันลมไปเป็นแรงทางกลบนก้าน ลูกสูบมีโอริงหรือซีลปากเพื่อป้องกันการรั่วไหลของอากาศระหว่างห้องต่างๆ
• ก้านลูกสูบ: เพลาเหล็กกราวด์ที่มีความแม่นยำ (มักชุบโครเมียมหรืออะโนไดซ์แข็ง) ติดอยู่กับลูกสูบและขยายผ่านฝาปิดปลายด้านใดด้านหนึ่งหรือทั้งสองด้าน เส้นผ่านศูนย์กลางของก้านมีขนาดให้ต้านทานการโก่งงอภายใต้แรงอัด โดยทั่วไปจะใช้สูตรการโก่งงอของคอลัมน์ออยเลอร์สำหรับระยะชักที่ยาวขึ้น
• ฝาปิดท้าย (หัวและฝาปิด): ปิดปลายทั้งสองข้างของถัง ฝาครอบปลายด้านก้าน (หัว) ประกอบด้วยซีลก้านและซีลที่ปัดน้ำฝน ฝาปิดปลายด้านบอด (ฝาปิด) อาจมีวาล์วกันกระแทกและช่องระบายอากาศ
• ซีล: บางทีส่วนประกอบที่สำคัญที่สุดในการบำรุงรักษา ซีลลูกสูบป้องกันการรั่วไหลข้ามห้อง ซีลก้านป้องกันการรั่วไหลจากภายนอก ซีลปัดน้ำฝน (หรือเรียกว่าซีลเปอร์ซีล) กันฝุ่นและสิ่งปนเปื้อนไม่ให้เข้าไป วัสดุซีลทั่วไป ได้แก่ NBR (ไนไตรล์), โพลียูรีเทน, PTFE และ Viton ซึ่งแต่ละชนิดเหมาะกับช่วงอุณหภูมิและตัวกลางที่แตกต่างกัน
• เบาะวาล์ว: วาล์วเข็มแบบปรับได้ที่ติดตั้งอยู่ในฝาปิดท้ายซึ่งดักจับช่องอากาศขนาดเล็กด้านหน้าลูกสูบใกล้กับปลายจังหวะ โดยจะค่อยๆ ลดความเร็วลง หากไม่มีการกันกระแทก กระบอกสูบที่ทำงานด้วยความเร็วสูงและมีน้ำหนักมากจะสามารถสร้างแรงกระแทกได้เกิน 10 กิโลนิวตัน ทำให้เกิดการสึกหรอก่อนเวลาอันควรหรือความเสียหายต่อโครงสร้าง
• แบริ่งร็อด (บุชชิ่ง): พื้นผิว ตลับลูกปืนกาบ แรงเสียดทานต่ำในฝาปิดส่วนหัวซึ่งช่วยนำทางก้านและดูดซับแรงด้านข้าง มักทำจากบรอนซ์เผาผนึกหรือพอลิเมอร์หล่อลื่นตัวเองชนิด IGUS
• เซนเซอร์ตำแหน่ง / สวิตช์แม่เหล็ก: กระบอกสูบจำนวนมากมีร่องภายนอกสำหรับติดตั้งสวิตช์กกหรือเซนเซอร์ Hall-Effect ที่ตรวจจับแม่เหล็กที่ฝังอยู่ในลูกสูบ สิ่งเหล่านี้ให้การตอบสนองตำแหน่ง — สัญญาณที่ขยายออกจนสุดหรือหดกลับจนสุด — โดยไม่ต้องเจาะตัวกระบอกสูบ

ข้อมูลจำเพาะหลักที่ควรทำความเข้าใจเมื่อเลือกกระบอกลม

การเลือกกระบอกสูบนิวแมติกส์ให้เหมาะกับการใช้งานมีความละเอียดอ่อนมากกว่าที่ปรากฏครั้งแรก การระบุข้อมูลจำเพาะไม่ถูกต้องอาจส่งผลให้เกิดแรงไม่เพียงพอ การซีลล้มเหลวก่อนเวลาอันควร การงอของก้าน หรือรอบเวลาที่ไม่ดี ต่อไปนี้คือพารามิเตอร์ที่สำคัญที่สุด:

เส้นผ่านศูนย์กลางเจาะ

เส้นผ่านศูนย์กลางภายในของกระบอกสูบ นี่คือปัจจัยหลักของแรงเอาท์พุต ขนาดรูมาตรฐานเป็นไปตาม ISO 6432 (สำหรับเส้นผ่านศูนย์กลางรู 8–25 มม.) และ ISO 15552 (สำหรับ 32–320 มม.) ขนาดทั่วไป ได้แก่ 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 และ 200 มม. การเจาะที่ใหญ่ขึ้นหมายถึงแรงที่มากขึ้นที่ความดันเท่าเดิม แต่ยังมีการใช้อากาศต่อรอบมากขึ้นด้วย

ความยาวช่วงชัก

ระยะการเดินทางรวมของก้านลูกสูบจากการหดกลับจนสุดไปจนถึงการยืดออกจนสุด ลายเส้นมาตรฐานมักมีให้เพิ่มทีละ 25 มม. แม้ว่าความยาวที่กำหนดเองจะเป็นเรื่องปกติก็ตาม ระยะชักที่ยาวขึ้นจะเพิ่มความเสี่ยงต่อการโก่งของก้านสูบ และจำเป็นต้องตรวจสอบพิกัดภาระการโก่งงอของกระบอกสูบเทียบกับแรงอัดที่ใช้

แรงดันใช้งาน

กระบอกลมอุตสาหกรรมส่วนใหญ่ได้รับการจัดอันดับสำหรับ 1 to 10 bar (14.5 to 145 PSI) ความกดดันในการทำงาน The most common plant air supply is 6–7 bar. ตรวจสอบระดับแรงดันใช้งานสูงสุดของกระบอกสูบก่อนการติดตั้งทุกครั้ง เพราะแรงดันเกินอาจทำให้ซีลแตกหรือฝาครอบปลายเปลี่ยนรูปได้

Rod Diameter and Buckling Resistance

สำหรับการรับแรงอัด (ดัน) จะต้องตรวจสอบก้านว่ามีการโก่งงอหรือไม่ โดยเฉพาะอย่างยิ่งในจังหวะที่ยาว แรงอัดที่ปลอดภัยจะขึ้นอยู่กับเส้นผ่านศูนย์กลางของแท่ง ความยาวของการโก่งงอ และรูปแบบการติดตั้ง กระบอกสูบที่มีแกนขนาด 20 มม. และมีความยาวอิสระ 800 มม. สามารถจับได้อย่างปลอดภัยเท่านั้น 3–4 กิโลนิวตัน ในการบีบอัด — น้อยกว่าแรงลูกสูบตามทฤษฎีอย่างมาก

อุณหภูมิในการทำงาน

กระบอกสูบมาตรฐานพร้อมซีล NBR ทำงานอยู่ระหว่าง -20°ซ และ 80°ซ . สำหรับอุณหภูมิที่สูงขึ้น (สูงถึง 200°C) จำเป็นต้องใช้ซีล Viton หรือ PTFE รุ่นเกรดอาหารและห้องปลอดเชื้อใช้วัสดุพิเศษและการปรับสภาพพื้นผิวเพื่อให้เป็นไปตามมาตรฐานด้านสุขอนามัยและการปนเปื้อน

สไตล์การติดตั้ง

วิธีการติดตั้งกระบอกสูบเข้ากับโครงเครื่องจักรมีผลกระทบอย่างมากต่อการกระจายน้ำหนักและการจัดตำแหน่ง Common mounting styles include:

• ขายึด/หน้าแปลน: การติดตั้งที่มั่นคงและคงที่ ดีที่สุดสำหรับการโหลดเชิงเส้นตรงโดยไม่มีการเปลี่ยนแปลงเชิงมุม
• Clevis mount (rear pivot): ช่วยให้กระบอกสูบหมุนได้ เพื่อรองรับโหลดที่เปลี่ยนมุมระหว่างจังหวะ
• ตัวยึดรองแหนบ: หมุนจากด้านข้าง เหมาะสำหรับงานหนักที่มีการเคลื่อนที่เชิงมุมอย่างมาก
• อุปกรณ์เสริมปลายก้าน: ตาแท่งทรงกลมหรือปลายแท่งปิ๊นที่ส่วนปลายช่วยให้จัดตำแหน่งเชิงมุมที่จุดเชื่อมต่อโหลด

ตำแหน่งที่ใช้กระบอกลม: การใช้งานจริง

กระบอกลมปรากฏในแทบทุกอุตสาหกรรมที่เกี่ยวข้องกับการเคลื่อนที่แบบอัตโนมัติ ความเร็ว ความเรียบง่าย และความสะอาด (อากาศเสียเป็นเพียงอากาศ ไม่ใช่น้ำมัน) ทำให้สิ่งเหล่านี้เป็นตัวเลือกแอคทูเอเตอร์ในสภาพแวดล้อมที่นับไม่ถ้วน

Manufacturing and Assembly Automation

ในโรงงานยานยนต์ กระบอกสูบนิวแมติกขับเคลื่อนอุปกรณ์เชื่อมด้วยหุ่นยนต์ แคลมป์ชิ้นส่วน เครื่องมือสวมอัด และไดเวอร์เตอร์สายพานลำเลียง สายการประกอบเดี่ยวอาจมีกระบอกลมหลายแสนกระบอกที่ทำงานที่อัตรารอบ 30 ถึง 120 รอบต่อนาที . ความสามารถในการทำซ้ำของการวางตำแหน่งแบบนิวแมติก — ด้วยตำแหน่งปลายฮาร์ดสต็อป — ทำให้เชื่อถือได้สำหรับการผลิตในปริมาณมาก

เครื่องจักรบรรจุภัณฑ์

เครื่องบรรจุ หัวปิดฝา เครื่องติดฉลาก เครื่องสร้างกล่อง และเครื่องปิดผนึกกล่อง ล้วนแต่อาศัยกระบอกสูบนิวแมติกเพื่อการเคลื่อนไหวที่รวดเร็วและทำซ้ำได้ สายการผลิตบรรจุขวดที่ทำงานด้วยความเร็ว 600 ขวดต่อนาทีจะหมุนเวียนถังบรรจุ 10 ครั้งต่อวินาที ทำให้มีความต้องการอย่างมากในเรื่องอายุการใช้งานของซีลและเวลาตอบสนองของวาล์ว

การแปรรูปอาหารและเครื่องดื่ม

กระบอกสเตนเลสสตีลพร้อมซีลตามมาตรฐาน FDA ใช้ในการแบ่งส่วนเนื้อสัตว์ เครื่องจักรเบเกอรี่ การแปรรูปนม และการคัดแยกผัก ความสามารถในการล้างอุปกรณ์ด้วยน้ำและสารทำความสะอาดโดยไม่ทำให้แอคชูเอเตอร์เสียหายถือเป็นข้อได้เปรียบที่สำคัญเหนือระบบไฮดรอลิกทางเลือกในสภาพแวดล้อมนี้

อุปกรณ์การแพทย์และเภสัชกรรม

กระบอกสูบที่เข้ากันได้กับห้องคลีนรูมที่ทำจากอลูมิเนียมอโนไดซ์หรือสเตนเลสสตีลพร้อมซีลปล่อยก๊าซต่ำจะปรากฏในเครื่องอัดยาเม็ด อุปกรณ์บรรจุกระบอกฉีดยา และเครื่องวิเคราะห์วินิจฉัย กระบอกสูบเหล่านี้ต้องเป็นไปตามมาตรฐานการปนเปื้อนที่เข้มงวดและมักใช้งานด้วย กรองอากาศคุณภาพเครื่องมือถึง 0.01 µm .

การก่อสร้างและอุปกรณ์หนัก

ในขณะที่เครื่องจักรก่อสร้างขนาดใหญ่ใช้กระบอกไฮดรอลิกเป็นหลักเพื่อให้ได้อัตราส่วนแรงต่อขนาดที่เหนือกว่า กระบอกลมจะปรากฏในเบรกลมสำหรับรถบรรทุกและรถไฟ ค้อนลม เครื่องมือตอกหมุด และกลไกการทำงานของประตู อากาศอัดที่ 8–10 บาร์สามารถสร้างแรงเบรกเพียงพอที่จะหยุดรถบรรทุกแบบพ่วงขนาด 40 ตันได้อย่างน่าเชื่อถือในสภาพเปียกและมีฝุ่นมาก

การพิมพ์และการจัดการกระดาษ

เครื่องพิมพ์ออฟเซ็ตแบบเว็บ เครื่องป้อนกระดาษแบบแผ่น และเครื่องแปลงกระดาษใช้กระบอกลมสำหรับการปรับม้วนแบบนิป การเปิด/ปิดการพิมพ์ การควบคุมน้ำพุหมึก และกลไกการจับยึด ความเร็วของการสั่งงานด้วยลมนั้นตรงกับความเร็วในการทำงานที่สูงของแท่นพิมพ์สมัยใหม่ — บางอันทำงานเกินกำหนด 15,000 แผ่นต่อชั่วโมง .

เครื่องจักรกลการเกษตร

เครื่องปลูก เครื่องพ่น และอุปกรณ์เก็บเกี่ยวใช้กระบอกลมในการปิดการสูบจ่ายเมล็ดพืช การพับบูมสเปรย์ และการควบคุมประตูท้าย ความทนทานในสภาพแวดล้อมกลางแจ้งที่มีฝุ่น โคลน และอุณหภูมิที่เปลี่ยนแปลงจาก -30°C ในการจัดเก็บในฤดูหนาวไปจนถึง 50°C ในการปฏิบัติงานภาคสนามในฤดูร้อนเป็นข้อกำหนดสำคัญสำหรับส่วนประกอบนิวแมติกส์ทางการเกษตร

กระบอกลมกับกระบอกไฮดรอลิกกับแอคทูเอเตอร์ไฟฟ้า

เมื่อวิศวกรเลือกประเภทแอคชูเอเตอร์ พวกเขาจะเปรียบเทียบกระบอกสูบนิวแมติกกับสองทางเลือกหลัก: กระบอกไฮดรอลิกและแอคทูเอเตอร์ไฟฟ้า (สเตจเชิงเส้นที่ขับเคลื่อนด้วยเซอร์โวหรือสเต็ปเปอร์) แต่ละเทคโนโลยีมีจุดที่น่าสนใจที่แตกต่างกัน

ประสิทธิภาพการใช้พลังงานของระบบนิวแมติกส์ — มักกล่าวถึงโดยทั่วไป โดยรวม 10–15% เมื่อพิจารณาถึงความไร้ประสิทธิภาพของคอมเพรสเซอร์ การสูญเสียการกระจาย และการสูญเสียไอเสีย ถือเป็นจุดอ่อนที่สำคัญที่สุดในบริบทของการผลิตที่คำนึงถึงพลังงานสมัยใหม่ อย่างไรก็ตาม ต้นทุนต่อหน่วยที่ต่ำ ความน่าเชื่อถือ และความพร้อมใช้งานอย่างกว้างขวางของโครงสร้างพื้นฐานระบบอัดอากาศของโรงงานยังคงทำให้กระบอกสูบนิวแมติกเป็นค่าเริ่มต้นในทางปฏิบัติสำหรับการใช้งานที่มีความเร็วสูงและมีแรงปานกลาง

แอคชูเอเตอร์ไฟฟ้ามีการแข่งขันกันมากขึ้นสำหรับการใช้งานที่ต้องการการวางตำแหน่งตรงกลาง การควบคุมแรง หรือโปรไฟล์การเคลื่อนไหวที่ตั้งโปรแกรมได้ — ความสามารถที่กระบอกนิวแมติกมาตรฐานไม่สามารถเทียบเคียงได้หากไม่ได้เพิ่มวาล์วตามสัดส่วนและเซ็นเซอร์ป้อนกลับ ซึ่งจะเพิ่มความซับซ้อนและต้นทุนอย่างมาก

วงจรนิวแมติก: กระบอกลมเชื่อมต่อกับระบบอย่างไร

อ air cylinder is only one part of a pneumatic circuit. To function correctly, it needs a properly designed system around it. Understanding the supporting components is essential for anyone specifying or maintaining pneumatic systems.

หน่วยเตรียมอากาศ (FRL)

หน่วย FRL — ตัวกรอง ตัวควบคุม และตัวหล่อลื่น — ปรับสภาพอากาศอัดก่อนที่จะถึงกระบอกสูบ ตัวกรองจะขจัดอนุภาคและความชื้น หน่วยงานกำกับดูแลจะกำหนดความกดดันในการทำงาน สารหล่อลื่น (ใช้ไม่บ่อยในปัจจุบันกับซีลหล่อลื่นในตัวเองสมัยใหม่) เพิ่มละอองน้ำมันละเอียดเพื่อปกป้องส่วนประกอบภายใน การใช้งานกระบอกสูบที่มีอากาศสกปรก เปียก หรือมีแรงดันไม่ถูกต้องเป็นสาเหตุหลักของความล้มเหลวของซีลก่อนเวลาอันควร

วาล์วควบคุมทิศทาง

วาล์วทิศทางที่ทำงานด้วยโซลินอยด์ — โดยทั่วไป การกำหนดค่าทาง 5/2 หรือ 5/3 — ควบคุมว่าพอร์ตใดของกระบอกสูบแบบสองทางที่รับอากาศเข้าและไอเสียใด เวลาตอบสนองของ 5–15 มิลลิวินาที เป็นเรื่องปกติสำหรับวาล์วโซลินอยด์มาตรฐาน การใช้งานที่ความเร็วสูงอาจใช้วาล์วแบบควบคุมด้วยนักบินหรือวาล์วแบบก้านเพื่อการสลับที่รวดเร็วยิ่งขึ้น

วาล์วควบคุมการไหล

การควบคุมการไหลของมิเตอร์ออกเป็นวิธีมาตรฐานสำหรับการควบคุมความเร็วในกระบอกสูบนิวแมติก โดยจำกัดการไหลของไอเสียออกจากกระบอกสูบ ซึ่งสร้างแรงดันต้านที่ช่วยลดแรงกระแทกและควบคุมความเร็วลูกสูบ มิเตอร์อิน (จำกัดการจ่ายไฟ) ใช้ในสถานการณ์เฉพาะ แต่อาจทำให้ความเร็วไม่สอดคล้องกับโหลดที่แตกต่างกัน

เครื่องควบคุมแรงดันและวาล์วนิรภัย

ตัวควบคุม ณ จุดใช้งานแต่ละจุดช่วยให้กระบอกสูบที่แตกต่างกันในระบบเดียวกันทำงานที่แรงดันต่างกันได้ ตัวอย่างเช่น ใช้แรงจับยึดอย่างอ่อนโยนบนชิ้นส่วนที่เปราะบางควบคู่ไปกับการกดด้วยแรงสูง วาล์วไอเสียนิรภัยจะตัดการจ่ายอากาศไปยังโซนทั้งหมดหรือเครื่องจักรในสถานการณ์หยุดฉุกเฉิน และปล่อยพลังงานที่เก็บไว้อย่างปลอดภัย

ปัญหาทั่วไปเกี่ยวกับกระบอกลมและวิธีการวินิจฉัย

แม้แต่กระบอกลมที่มีการระบุอย่างดีและติดตั้งอย่างถูกต้องก็ยังประสบปัญหาอยู่ตลอดเวลา การทราบโหมดความล้มเหลวที่พบบ่อยที่สุดจะช่วยประหยัดเวลาในการวินิจฉัยและป้องกันการหยุดทำงานโดยไม่ได้วางแผน

การรั่วไหลของอากาศ

การรั่วไหลภายนอกรอบๆ ก้านลูกสูบหรือข้อต่อของพอร์ตมักจะตรวจพบได้ด้วยเสียงหรือโดยการใช้น้ำสบู่และดูฟองอากาศ การรั่วไหลภายในผ่านซีลลูกสูบทำให้กระบอกสูบคืบคลานหรือล้มเหลวในการยึดตำแหน่งภายใต้ภาระ โดยจะได้ยินเสียงเมื่อมีอากาศเล็ดลอดผ่านช่องไอเสียเมื่อได้รับคำสั่งให้ยึดกระบอกสูบ การเปลี่ยนซีลถือเป็นการซ่อมมาตรฐาน มีชุดเปลี่ยนทดแทนสำหรับกระบอกสูบมาตรฐาน ISO ส่วนใหญ่

การเคลื่อนไหวช้าหรือไม่สม่ำเสมอ

กระบอกสูบที่ซบเซามักเกิดจากการไหลที่จำกัดจากตัวกรองที่อุดตัน ท่อขนาดเล็ก ระบบควบคุมการไหลที่ปิดบางส่วน หรือวาล์วควบคุมทิศทางที่สึกหรอหรือปนเปื้อน ตรวจสอบแรงดันจ่ายที่พอร์ตกระบอกสูบ (ไม่ใช่แค่ที่คอมเพรสเซอร์) — แรงดันที่ลดลงอย่างมากตลอดเส้นทางท่อยาวหรือข้อต่อขนาดเล็กเป็นเรื่องปกติในโรงงานที่ระบบจำหน่ายเติบโตตามธรรมชาติตลอดหลายปีที่ผ่านมา

การให้คะแนนของก้านและการสึกหรอของซีลก่อนกำหนด

โหลดด้านข้าง — แรงที่ใช้ตั้งฉากกับแกนกระบอกสูบ — เร่งการสึกหรอของตลับลูกปืนก้านสูบและซีล กระบอกสูบได้รับการออกแบบสำหรับการโหลดตามแนวแกนเท่านั้น หากการใช้งานกำหนดให้ก้านรับน้ำหนักจากด้านข้าง ควรเพิ่มรางนำเชิงเส้นตรงหรือแบริ่งภายนอกเพื่อรับน้ำหนักนอกแกน อากาศที่ปนเปื้อน (อนุภาคหรือน้ำ) ยังทำให้เกิดการสึกหรอจากการเสียดสีภายในถังอีกด้วย

การกระแทกเมื่อสิ้นสุดจังหวะและความเสียหายจากการกระแทก

เมื่อกระบอกสูบถึงจุดสิ้นสุดของจังหวะและลูกสูบกระแทกฝาครอบปลายด้วยพลังงานสูง จะทำให้เกิดคลื่นกระแทก เสียงรบกวน และความเครียดทางกล การปรับวาล์วกันกระแทกในตัว (หมุนเข็มตามเข็มนาฬิกาเพื่อเพิ่มข้อจำกัด) เป็นขั้นตอนแรก หากกระบอกสูบไม่มีระบบกันกระแทก คุณสามารถเพิ่มโช้คอัพภายนอกหรือตัวควบคุมการลดความเร็วแบบปรับได้ลงในวงจรได้

กระบอกสูบไม่สามารถเคลื่อนย้ายได้

กระบอกสูบที่ไม่เคลื่อนที่เลยมักจะชี้ไปที่: ไม่มีอากาศจ่าย (วาล์วไม่เปลี่ยน, ท่ออุดตัน, ตัวแยกกระแสแบบปิด), ลูกสูบยึดจากการกัดกร่อน (โดยทั่วไปหลังจากเก็บรักษาเป็นเวลานานโดยไม่มีการหล่อลื่น) หรือก้านหักเนื่องจากโหลดด้านข้างมากเกินไปหรือแรงดันเกิน การตรวจสอบอย่างเป็นระบบ — ตรวจสอบแรงดันที่พอร์ต ยืนยันการสลับวาล์วด้วยตัวบ่งชี้โซลินอยด์ จากนั้นตรวจสอบกระบอกสูบด้วยกลไก — แยกสาเหตุได้อย่างรวดเร็ว

แนวทางปฏิบัติที่ดีที่สุดในการบำรุงรักษากระบอกสูบนิวแมติก

กระบอกลมสมัยใหม่ได้รับการออกแบบให้มีการบำรุงรักษาน้อยที่สุด แต่ "ขั้นต่ำ" นั้นไม่เหมือนกับ "ศูนย์" แนวทางการบำรุงรักษาเชิงป้องกันที่มีโครงสร้างช่วยยืดอายุการใช้งานได้อย่างมาก

• รักษาอากาศให้สะอาดและแห้ง: ระบายน้ำออกจากถังคอมเพรสเซอร์และตัวกรองอย่างสม่ำเสมอ ติดตั้งเครื่องทำลมแห้งแบบแช่เย็นบนระบบในสภาพแวดล้อมที่มีความชื้น จุดน้ำค้างแรงดันของ 3°C หรือต่ำกว่า ที่กระบอกสูบก็เป็นเป้าหมายที่ดี น้ำในอากาศอัดทำให้เกิดการกัดกร่อนภายในถังและทำให้ซีลอีลาสโตเมอร์พองตัว
• ตรวจสอบสภาพของก้านทุกสัปดาห์: รอยขีดข่วนบนพื้นผิวก้านโครเมี่ยมทำให้ซีลก้านเสียหายในทุกจังหวะ กำจัดแหล่งที่มาของการสัมผัสเชิงกลกับก้าน (รอยเชื่อม, อุปกรณ์จับยึดที่ไม่ตรง) ทันที และเปลี่ยนแท่งที่มีรอยเปื้อนก่อนที่จะทำลายซีล
• เปลี่ยนซีลทันที: โรงงานหลายแห่งจะเปลี่ยนชุดซีลกระบอกสูบตามช่วงเวลาที่กำหนด — โดยทั่วไปจะทำทุกๆ ครั้ง 2 ถึง 3 ปี บนอุปกรณ์รอบสูง — แทนที่จะรอความล้มเหลว การหยุดทำงานโดยไม่ได้วางแผนในสายการผลิตมักมีค่าใช้จ่ายมากกว่าชุดซีลและค่าแรง 30 นาที
• ตรวจสอบฮาร์ดแวร์สำหรับติดตั้ง: การสั่นสะเทือนทำให้โบลท์ สลักเคลวิส และน็อตล็อคปลายก้านคลายตัว หมุดเดือยที่คลายออกอาจทำให้กระบอกสูบเอียงไปด้านข้าง ทำให้เกิดแรงด้านข้างที่เร่งการสึกหรอ ฮาร์ดแวร์ติดตั้งตรวจสอบแรงบิดทุกไตรมาสบนอุปกรณ์รอบสูงหรือการสั่นสะเทือนสูง
• ตรวจสอบการคืบหรือการเลื่อนตำแหน่ง: กระบอกสูบแบบสองทางที่รับภาระคงที่ไม่ควรลอย การเปลี่ยนแปลงตำแหน่งที่ช้าภายใต้ภาระหมายถึงการบายพาสซีลลูกสูบ ซึ่งเป็นสัญญาณเตือนถึงความล้มเหลวที่กำลังจะเกิดขึ้นก่อนที่จะเป็นปัญหาด้านความปลอดภัยหรือข้อบกพร่องด้านคุณภาพ
• เก็บกระบอกสำรองหรือชุดซีลไว้: สำหรับกระบอกสูบการผลิตที่สำคัญ การมีหน่วยอะไหล่ครบชุดบนชั้นวางจะช่วยลด MTTR (เวลาเฉลี่ยในการซ่อม) จากชั่วโมงเหลือเป็นนาที กระบอกสูบมาตรฐาน ISO มาตรฐานจากผู้จัดจำหน่ายในสต๊อกสามารถจัดหาได้อย่างรวดเร็ว แต่หน่วยแบบกำหนดเองหรือเฉพาะทางอาจมีระยะเวลารอคอยสินค้าหลายสัปดาห์

นวัตกรรมและแนวโน้มเทคโนโลยีกระบอกลม

แม้ว่าหลักการพื้นฐานของกระบอกสูบนิวแมติกจะไม่เปลี่ยนแปลง แต่ผู้ผลิตยังคงปรับปรุงและขยายเทคโนโลยีอย่างมีความหมายต่อไป

การตรวจจับตำแหน่งแบบรวมและ IO-Link

เซ็นเซอร์ที่เข้ากันได้กับ IO-Link ที่ติดตั้งกับกระบอกสูบมาตรฐานสามารถป้อนกลับตำแหน่ง การวินิจฉัย (จำนวนรอบ อุณหภูมิ ชั่วโมงการทำงาน) อย่างต่อเนื่อง และการกำหนดพารามิเตอร์ผ่านอินเทอร์เฟซดิจิทัลแบบสองสาย การดำเนินการนี้จะย้ายกระบอกสูบนิวแมติกจากแอคทูเอเตอร์ "โง่" ไปยังส่วนประกอบอัจฉริยะของสถาปัตยกรรมอุตสาหกรรม 4.0 ช่วยให้สามารถบำรุงรักษาเชิงคาดการณ์และการตรวจสอบจากระยะไกลได้โดยไม่ต้องเพิ่มการเดินสายเฉพาะ

นิวเมติกส์ตามสัดส่วน

วาล์วแรงดันและการไหลตามสัดส่วน รวมกับทรานสดิวเซอร์ตำแหน่ง ช่วยให้เกิดแรงวงปิดและการควบคุมตำแหน่งของกระบอกลม แม้ว่าจะไม่ตรงกับความแม่นยำของเซอร์โวไฟฟ้า แต่ระบบเหล่านี้สามารถบรรลุความสามารถในการทำซ้ำตำแหน่งได้ ±0.1 มม และการใช้แรงควบคุม - ความสามารถก่อนหน้านี้จำกัดเฉพาะแอคชูเอเตอร์ไฮดรอลิกหรือไฟฟ้า ต้นทุนยังคงสูงกว่าระบบนิวแมติกส์เปิด/ปิดธรรมดา แต่ต่ำกว่าระบบเซอร์โวไฟฟ้าเต็มรูปแบบ

การกู้คืนพลังงานและประสิทธิภาพ

อากาศอัดมีราคาแพง โดยทั่วไปแล้ว การสร้างงานเชิงกล 1 กิโลวัตต์จากอากาศอัดจะต้องเสียค่าใช้จ่าย มากกว่า 7-8 เท่า กว่างานเดียวกันจากมอเตอร์ไฟฟ้า สิ่งนี้ได้ขับเคลื่อนการพัฒนาระบบเพิ่มแรงดัน วงจรประหยัดอากาศที่ตัดจ่ายจ่ายที่จังหวะกลาง และระบบกู้คืนที่ดูดซับพลังงานไอเสีย ผู้ผลิตบางรายรายงานการประหยัดอากาศได้ 30–50% ในวงจรที่ได้รับการปรับปรุง

วัสดุน้ำหนักเบาและทนต่อการกัดกร่อน

อลูมิเนียมอะโนไดซ์ความแข็งแรงสูง โพลีเมอร์เสริมเส้นใย และกระบอกสูบสแตนเลสช่วยลดน้ำหนัก — สำคัญในการใช้งานที่ติดตั้งกระบอกสูบบนชิ้นส่วนที่เคลื่อนไหว — ในขณะที่ทนทานต่อสารเคมีชะล้างที่รุนแรง สเปรย์เกลือ และการสัมผัสกลางแจ้ง กระบอกสูบเกรดทางการแพทย์ใช้สเตนเลสสตีลขัดเงาด้วยไฟฟ้าตลอดทั้งตัวเพื่อกำจัดแหล่งปนเปื้อนที่อาจเกิดขึ้น

การย่อขนาด

ความก้าวหน้าในการตัดเฉือนที่แม่นยำและเทคโนโลยีซีลได้ผลักดันเส้นผ่านศูนย์กลางรูเจาะขั้นต่ำที่ใช้งานได้ของกระบอกลมในการผลิต 2.5 มม โดยมีระยะชักสั้นเพียง 1 มม. กระบอกสูบขนาดเล็กเหล่านี้ใช้ในอุปกรณ์วินิจฉัยทางการแพทย์ การจัดการเซมิคอนดักเตอร์ และการใช้งานชุดประกอบขนาดเล็กที่ทุกกรัมและมิลลิเมตรมีความสำคัญ
