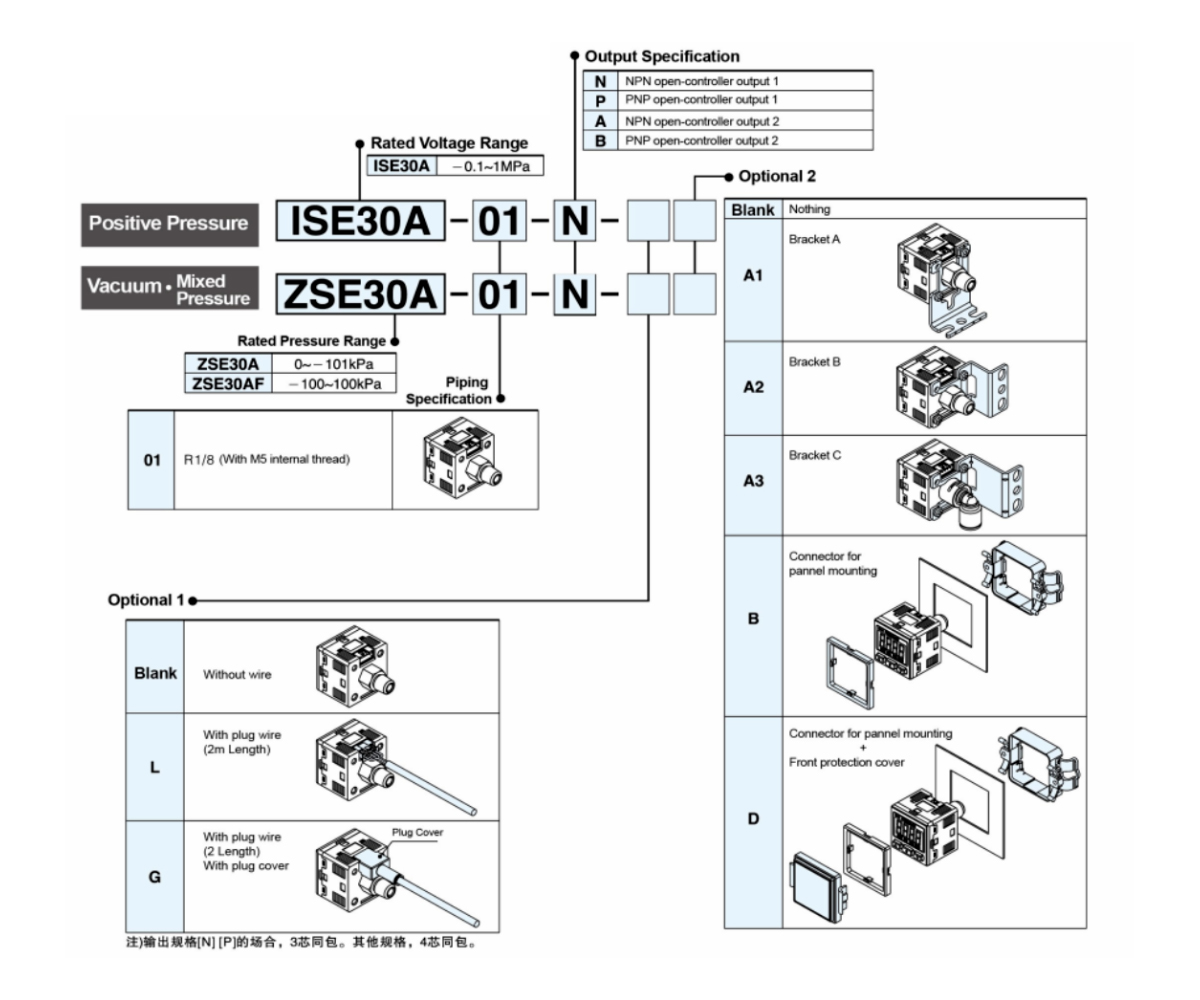

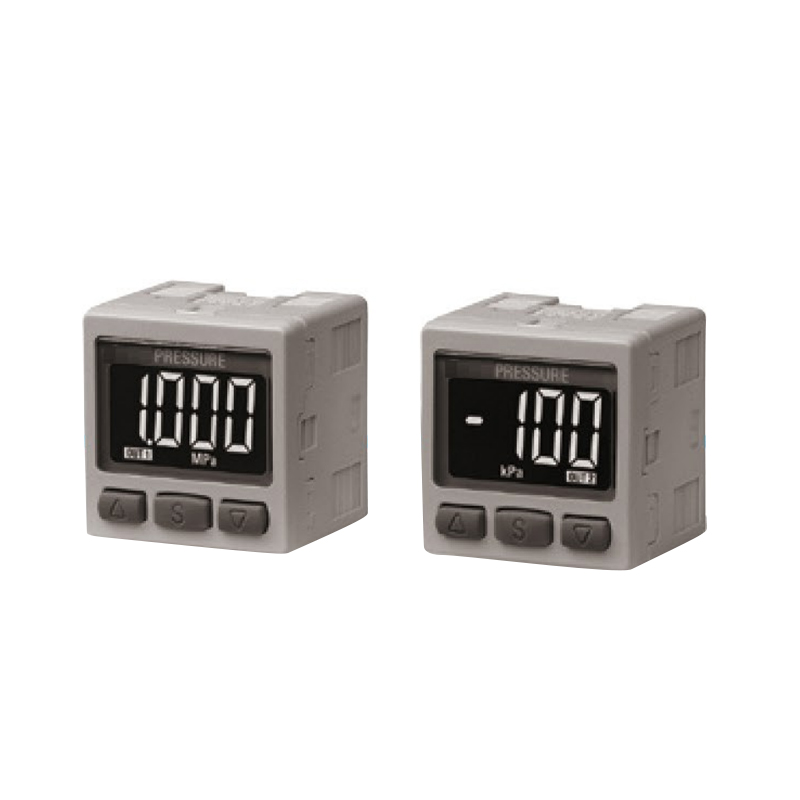

| รุ่น |
ZSE30AF
(แรงดันผสม) |
ZSE30A (แรงดันสุญญากาศ) |
ISE30A
(แรงกดดันเชิงบวก) |
| ช่วงแรงดันที่กำหนด |
-100.0~100.0กิโลปาสคาล |
0~-101กิโลปาสคาล |
0.0~1.000เมกะปาสคาล |
| ตั้งค่าช่วงความดัน |
-101.0~101.0กิโลปาสคาล |
-101.3~10.0กิโลปาสคาล |
-0.100~1.000MPa |
| ทนต่อแรงกดทับ |
300ปาสคาล |
1.5MPa |
| ของไหล |
อากาศ, ไม่กัดกร่อน, ไม่ติดไฟ |
| หน่วยความดันตั้งค่าสเกลขั้นต่ำ |
kPa |
0.1 |
- |
| MPa |
- |
0.001 |
| กก./ซม.² |
0.001 |
0.01 |
| บาร์ |
0.001 |
0.01 |
| ปอนด์ต่อตารางนิ้ว |
0.01 |
0.1 |
| ในปรอท |
0.1 |
- |
| มิลลิเมตรปรอท |
1 |
- |
| แรงดันไฟฟ้า |
12 ถึง 24V DC ±10%, ระลอกคลื่นสูงสุดต่ำกว่า 10% |
| การบริโภคในปัจจุบัน |
≤40mA ด้านล่าง (ไม่มีโหลด) |

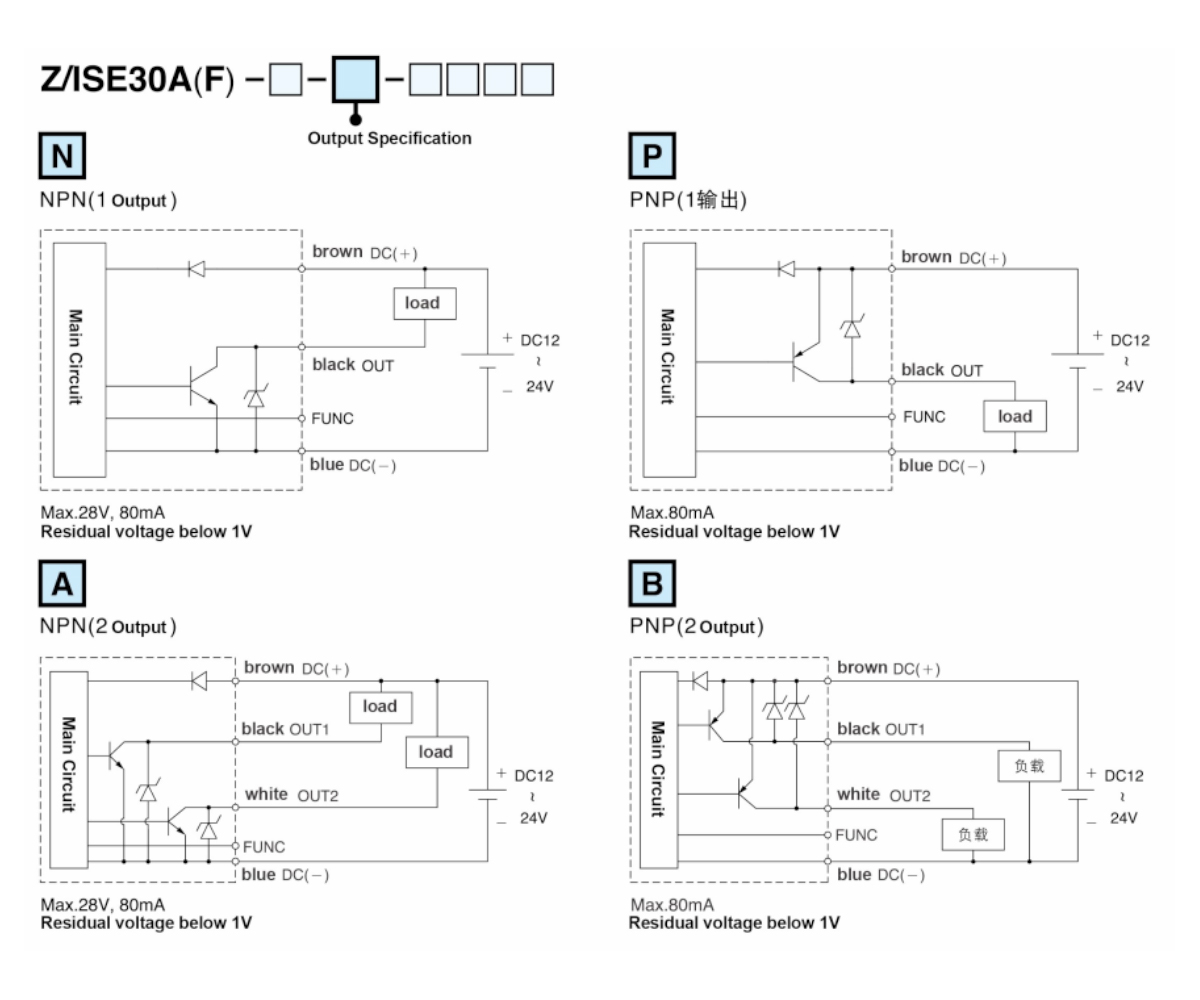

| สลับเอาต์พุต |
2 เอาต์พุตตัวควบคุมเปิด NPN 2 เอาต์พุตตัวควบคุมเปิด PNP
กระแสโหลดสูงสุด:125mA กระแสโหลดสูงสุด:125mA
แรงดันไฟฟ้าสูงสุด:30VDC แรงดันไฟฟ้าสูงสุด:24VDC
ความดันภายในลดลง:ต่ำกว่า 1.5V ความดันภายในลดลง:ต่ำกว่า 1.5V |
| ทำซ้ำความแม่นยำ |
±0.2%FS ±1หลักด้านล่าง |
| ดิฟเฟอเรนเชียล |
รูปแบบการตั้งค่าจุดเดียว |
ปรับได้(*1) |
| ดิฟเฟอเรนเชียล Mode Window |
| โหมดการเปรียบเทียบหน้าต่าง |
| เวลาตอบสนอง |
≤2.5ms (ฟังก์ชั่นเพื่อป้องกันการทำงานผิดพลาด: 25ms, 100ms, 250ms,
500ms, 1,000ms, 1500ms เป็นตัวเลือก) |
| การป้องกันไฟฟ้าลัดวงจรเอาต์พุต |
ใช่ |

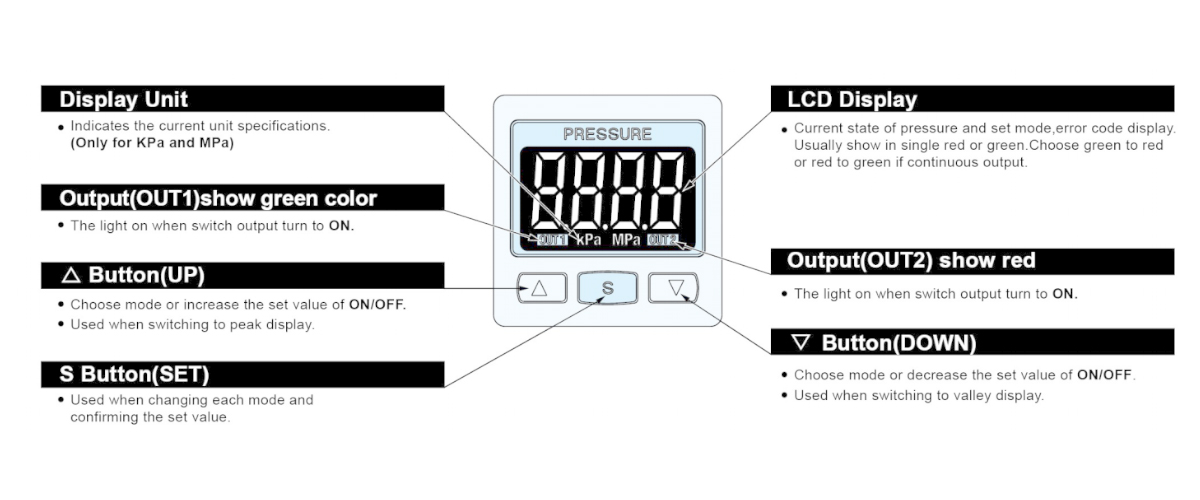

| จอแสดงผล |
จอแสดงผล 3 สี (แดง/เขียว/ส้ม) (อัตราการสุ่มตัวอย่าง: 5 ครั้ง/วินาที) |
| จอแสดงผล Accuracy |
≤±2%FS ± 1 หลัก (อุณหภูมิแวดล้อม: 25 ± 3 ℃) |
| ไฟแสดงสถานะการทำงาน |
สีส้ม (ไฟแสดงสถานะ 1 และ 2) OUT1 OUT2 |
เอาต์พุตอนาล็อกเชิงเส้น
[แรงดันไฟฟ้าเอาท์พุต(*2)] |
แรงดันขาออก: 1 ~ 5V≤± 2.5% FS (ช่วงแรงดันที่กำหนด)
ความเป็นเส้นตรง: ≤ ± 1% FS
ความต้านทานเอาต์พุตประมาณ 1kΩ |
เอาต์พุตแอนะล็อกเชิงเส้น
[แรงดันไฟฟ้าเอาท์พุต(*3)] |
กระแสไฟขาออก: 4~20mA≤±2.5%F.S. (ช่วงแรงดันที่กำหนด)
ความเป็นเส้นตรง: ≤ ± 1% FS
ความต้านทานโหลดสูงสุด: 300Ω (แรงดันไฟฟ้า 12V)
600Ω(แรงดันไฟฟ้า 24V)
ความต้านทานโหลดขั้นต่ำ:50Ω |
สิ่งแวดล้อม
ทนทาน |
ระดับการป้องกัน |
IP40 |
| อุณหภูมิโดยรอบ |
การทำงาน:0~50°C,ประหยัด:-10~60°C(ไม่มีน้ำค้างหรือละลายน้ำแข็ง) |
| ความชื้นโดยรอบ |
การดำเนินการและบันทึก: 35 ~ 85% RH (ไม่มีน้ำค้าง) |
| ทนต่อแรงกดทับ |
1,000V AC 1 นาที (ระหว่างสายและเปลือกพลาสติก) |
ความต้านทานของฉนวน |
500MΩ ด้านบน (500V DC) (ระหว่างสายและเปลือกพลาสติก) |
| ทนต่อการสั่นสะเทือน |
แอมพลิจูดที่ซับซ้อน 1.5 มม. ทุกนาที 10Hz ~ 55Hz ~ 10Hz, 2 ชั่วโมงในทุกทิศทาง (X, Y, Z) |
| กันกระแทก |
100 ม./วินาที(10G)3 ชั่วโมงในทุกทิศทาง(X,Y,Z) |
| ลักษณะอุณหภูมิ |
≤ ± 2.5% F.S. เปรียบเทียบอุณหภูมิอ้างอิง 25 ℃ (ระหว่าง 0-50 ℃) |

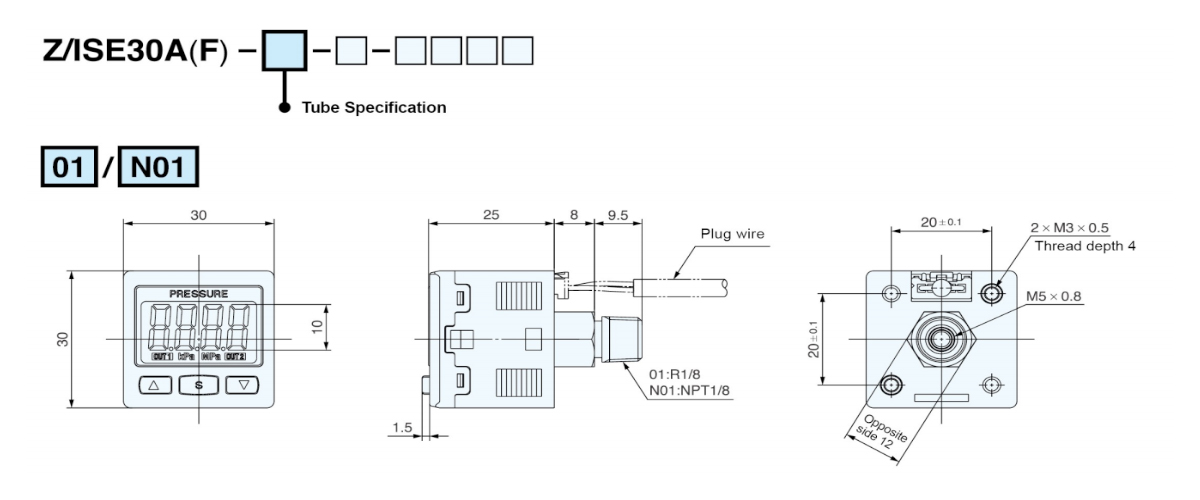

| เส้นผ่านศูนย์กลางการเชื่อมต่อ |
R1M:R1/8",M5;T1M:1/8”NPT,10-32UNF;G1M:G1/8",M5 |
| ข้อมูลจำเพาะของสายไฟ |
ลวด PVC ทนน้ำมัน (0.15 มม. ²) |
| น้ำหนัก |
ประมาณ 80 กรัม (รวมสาย 2 เมตร) |
หมายเหตุ: 1. โหมดการตั้งค่าจุดเดียวและโหมดเปรียบเทียบหน้าต่างสามารถปรับค่าเบี่ยงเบนได้ 1-8 หลัก
2. เมื่อเลือกเอาต์พุตแรงดันไฟฟ้าจะไม่มีเอาต์พุตกระแส สามารถเลือกเอาต์พุตได้เพียงประเภทใดประเภทหนึ่งเท่านั้น
3. เมื่อเลือกเอาต์พุตกระแสจะไม่มีเอาต์พุตแรงดันไฟฟ้า สามารถเลือกเอาต์พุตได้เพียงประเภทใดประเภทหนึ่งเท่านั้น |
|
