วิธีตรวจสอบกระบอกลม: คู่มือการตรวจสอบฉบับสมบูรณ์

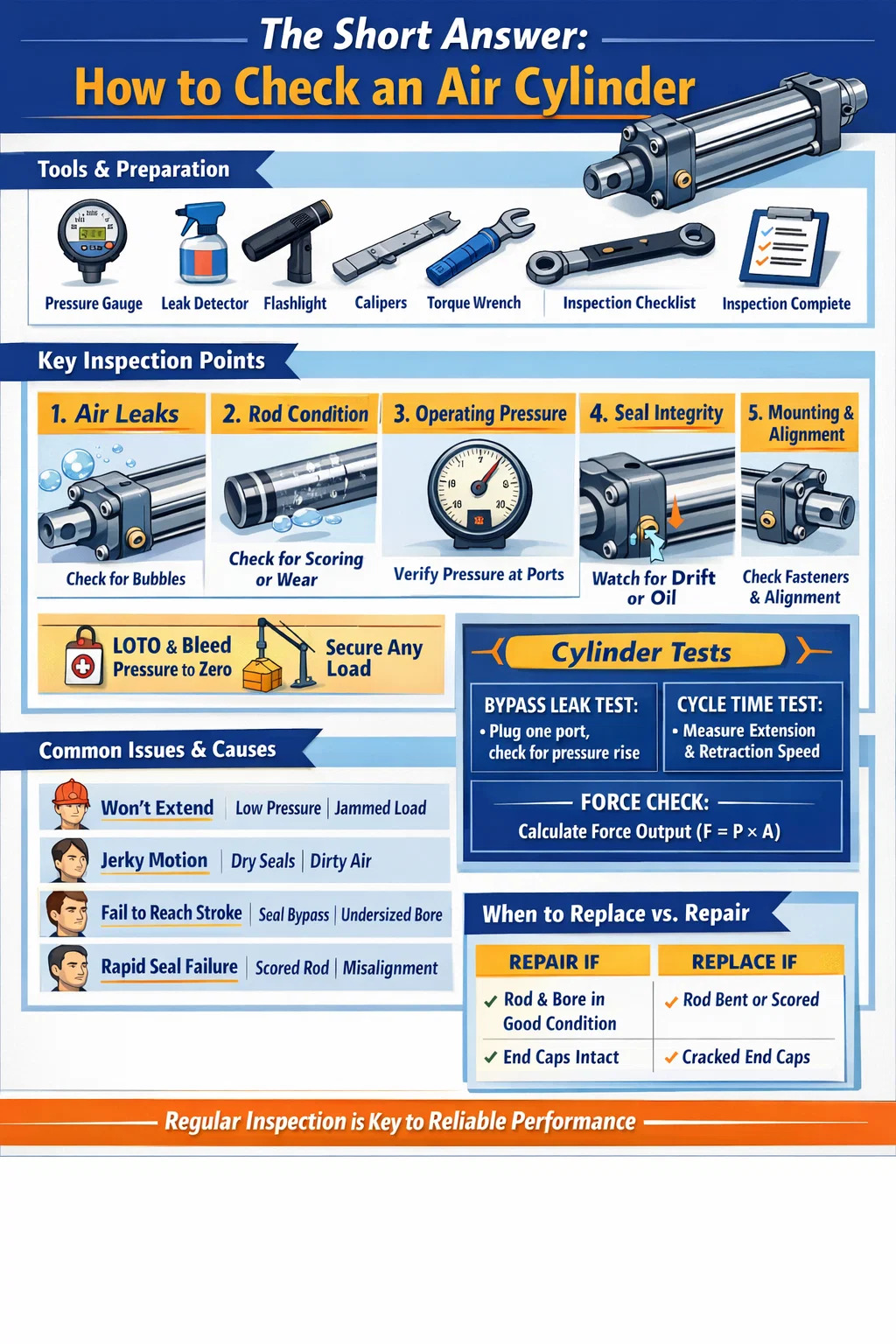

คำตอบสั้นๆ: วิธีตรวจสอบกระบอกลม

เพื่อตรวจสอบ กระบอกลม คุณต้องตรวจสอบในห้าประเด็นหลัก ได้แก่ การรั่วของอากาศ แรงดันใช้งาน สภาพก้านลูกสูบ ความสมบูรณ์ของซีล และความเสถียรในการติดตั้ง กระบอกสูบนิวแมติกที่แข็งแรงควรยืดและหดได้อย่างราบรื่นโดยไม่ลังเล รักษาแรงดันโดยไม่มีเสียงรั่ว และไม่แสดงการซึมของน้ำมันหรือรอยขีดของก้านที่มองเห็นได้ หากเงื่อนไขข้อใดข้อหนึ่งเหล่านี้ล้มเหลว จะต้องได้รับการดูแลกระบอกสูบทันทีก่อนจึงจะกลับไปใช้งานได้

ความล้มเหลวของกระบอกลมส่วนใหญ่ไม่ได้เกิดขึ้นอย่างกะทันหัน ค่อยๆ พัฒนาจากการสึกหรอ การปนเปื้อน หรือการหล่อลื่นที่ไม่เหมาะสม เมื่อรู้ว่าควรมองหาอะไรและเมื่อใด คุณจะสามารถตรวจพบปัญหาได้ตั้งแต่เนิ่นๆ ก่อนที่ปัญหาเหล่านั้นจะทำให้เครื่องจักรหยุดทำงาน สินค้ามีข้อบกพร่อง หรือเหตุการณ์ด้านความปลอดภัย กระบวนการตรวจสอบที่สรุปไว้ด้านล่างใช้กับกระบอกสูบนิวแมติกแบบสองทางมาตรฐาน กระบอกสูบแบบออกทางเดียว และกระบอกสูบแบบมีขนาดกะทัดรัดหรือแบบมีไกด์ส่วนใหญ่ที่ใช้ในระบบอัตโนมัติทางอุตสาหกรรม

เครื่องมือและการเตรียมตัวก่อนเริ่มงาน

ก่อนสัมผัสกระบอกลมให้รวบรวมเครื่องมือที่เหมาะสมและทำให้พื้นที่ทำงานปลอดภัย การข้ามการเตรียมการเป็นหนึ่งในสาเหตุที่พบบ่อยที่สุดที่ผลการตรวจสอบพลาดหรืออ่านผิด

สิ่งที่คุณต้องการ

• เกจวัดแรงดันแบบดิจิตอลหรือแอนะล็อก (ตรงกับช่วงการทำงานของระบบของคุณ)
• สารละลายน้ำสบู่หรือสเปรย์ตรวจจับการรั่วไหลในเชิงพาณิชย์
• ทำความสะอาดผ้าที่ไม่เป็นขุย
• ไฟฉายหรือโคมไฟตรวจสอบ
• ประแจปอนด์สำหรับตรวจสอบความแน่นของตัวยึด
• คาลิเปอร์หรือไมโครมิเตอร์สำหรับการวัดเส้นผ่านศูนย์กลางของแท่ง (สำหรับการตรวจสอบโดยละเอียด)
• สมุดจดรายการบำรุงรักษาหรือแบบฟอร์มรายการตรวจสอบ

ขั้นตอนความปลอดภัยก่อนการตรวจสอบ

แยกแหล่งจ่ายอากาศอัดออกจากวงจรที่บรรจุกระบอกสูบเสมอ ใช้ขั้นตอนการล็อค/แท็กเอาต์ (LOTO) บนวาล์วจ่ายลม ไล่ลมแรงดันปลายน้ำให้เป็นศูนย์โดยใช้ไอเสียแบบแมนนวลของระบบหรือวาล์วไล่ลม ตรวจสอบแรงกดบนเกจเป็นศูนย์ก่อนที่จะสัมผัสข้อต่อ พอร์ต หรือตัวยึดใดๆ การอัดอากาศด้วยแรงดันในร้านเพียงเล็กน้อย — โดยทั่วไป 80 ถึง 120 PSI (5.5 ถึง 8.3 บาร์) — สามารถทำให้เกิดการบาดเจ็บสาหัสได้หากข้อต่อคลายออกภายใต้แรงกด

หากกระบอกสูบเป็นส่วนหนึ่งของการใช้งานรับน้ำหนักในแนวตั้ง (จับหัวกด แคลมป์ หรือฟิกซ์เจอร์สำหรับยก) ให้รองรับน้ำหนักด้วยกลไกก่อนที่จะลดแรงดัน อย่าพึ่งพาแรงดันอากาศเพียงอย่างเดียวในการรับน้ำหนักระหว่างการตรวจสอบ

การตรวจสอบการรั่วไหลของอากาศ: ขั้นตอนที่สำคัญที่สุด

การรั่วไหลของอากาศเป็นโหมดความล้มเหลวที่พบบ่อยที่สุดในกระบอกสูบนิวแมติก แม้แต่การรั่วไหลเพียงเล็กน้อยก็ทำให้อากาศอัดเสียอย่างต่อเนื่อง ส่งผลให้ต้นทุนด้านพลังงานสูงขึ้นและลดแรงของแอคชูเอเตอร์ การรั่วไหลที่มีขนาดเล็กเพียงเส้นผ่านศูนย์กลาง 1 มม. ที่ 7 บาร์ อาจทำให้เสียอากาศฟรีได้มากกว่า 3,600 ลิตรต่อชั่วโมง ซึ่งต้องเสียค่าใช้จ่ายหลายร้อยดอลลาร์ต่อปีสำหรับค่าไฟฟ้าเพียงอย่างเดียว — ต่อกระบอกสูบ

การรั่วไหลภายนอก

อัดแรงดันกระบอกสูบอีกครั้งภายใต้สภาวะที่ได้รับการควบคุมและควบคุมดูแล ใช้น้ำสบู่หรือสเปรย์ตรวจจับรอยรั่วบนพื้นผิวภายนอกทั้งหมด: ข้อต่อท่อ น็อตก้านผูก ข้อต่อฝาปิด บริเวณซีลก้าน (ตรงที่ก้านลูกสูบออกจากฝาปิดด้านหน้า) และสกรูวาล์วเข็มเบาะ สังเกตฟองสบู่ที่กำลังก่อตัวและเติบโต การรั่วไหลอย่างช้าๆ อาจใช้เวลาประมาณ 10–15 วินาทีจึงจะแสดงฟองที่มองเห็นได้ ดังนั้นอย่ารีบเร่งขั้นตอนนี้

ให้ความสนใจเป็นพิเศษกับโซนซีลก้าน ฟองสบู่ที่ก่อตัวรอบๆ ก้านสูบอย่างต่อเนื่องขณะชักบ่งบอกถึงซีลก้านที่สึกหรอหรือซีลที่ปัดน้ำฝนเสียหาย โดยเฉพาะอย่างยิ่งในกระบอกสูบที่มีการสะสม มากกว่า 5 ล้านรอบ หรือทำงานในสภาพแวดล้อมที่สกปรกซึ่งมีอนุภาคเร่งการสึกหรอของซีลปาก

การรั่วไหลภายใน (บายพาสรั่ว)

การรั่วไหลภายใน - โดยที่อากาศทะลุซีลลูกสูบและข้ามจากห้องหนึ่งไปอีกห้องหนึ่ง - ตรวจพบได้ยากด้วยสายตา แต่ก็ทำให้เกิดปัญหาไม่แพ้กัน โดยทั่วไปอาการจะเฉื่อยหรือเคลื่อนที่ลอย: กระบอกสูบจะคืบคลานเมื่อควรอยู่ในตำแหน่ง หรือไม่ยืดหรือหดกลับเต็มที่ภายใต้โหลดแม้จะมีแรงดันจ่ายที่ถูกต้องก็ตาม

หากต้องการทดสอบการรั่วไหลของบายพาสโดยไม่ต้องถอดชิ้นส่วน: โดยให้กระบอกสูบอยู่ที่ปลายจังหวะไปในทิศทางใดทิศทางหนึ่ง ให้อัดแรงดันพอร์ตหนึ่งพอร์ตแล้วเสียบพอร์ตไอเสียฝั่งตรงข้าม หากแรงดันในห้องที่เสียบปลั๊กเพิ่มขึ้นเมื่อเวลาผ่านไป อากาศจะไหลผ่านลูกสูบ เป็นการยืนยันว่าซีลลูกสูบสึกหรอ กระบอกสูบที่แข็งแรงควรแสดงให้เห็น แรงดันเพิ่มขึ้นเป็นศูนย์ในห้องที่ปิดสนิทภายใน 60 วินาที .

ตรวจสอบก้านลูกสูบเพื่อดูการสึกหรอและความเสียหาย

ก้านลูกสูบเป็นหนึ่งในส่วนประกอบที่มีการสัมผัสมากที่สุดในกระบอกสูบนิวแมติก มันหมุนเวียนเข้าและออกนับแสนครั้ง โดยสัมผัสกับสภาพแวดล้อมโดยรอบทุกครั้งที่ยืดออก แม้แต่ข้อบกพร่องเล็กน้อยที่พื้นผิวบนก้านก็จะเร่งการสึกหรอของซีลก้าน — เปลี่ยนสิ่งที่จะเป็นการเปลี่ยนซีลธรรมดาให้เป็นรอบการบำรุงรักษาซ้ำๆ

การตรวจสอบก้านด้วยภาพ

เช็ดก้านให้สะอาดด้วยผ้าที่ไม่เป็นขุย และตรวจสอบความยาวที่โผล่ออกมาทั้งหมดภายใต้แสงสว่างที่ดี มองหา:

• คะแนนหรือรอยขีดข่วน — รอยขีดข่วนตามยาวตามแนวแกนของก้านทำให้อากาศไหลผ่านซีลก้านและเป็นสาเหตุให้ต้องเปลี่ยนหรือขัดใหม่ทันที
• การกัดกร่อนหรือเป็นหลุม — จุดที่เป็นสนิมหรือรูพรุนบนแท่งที่ชุบโครเมียมจะทำให้พื้นผิวสัมผัสของซีลเสียหาย แม้แต่สนิมบนพื้นผิวเล็กน้อยซึ่งไม่สามารถเช็ดออกได้ก็เป็นสัญญาณเตือน
• รอยบุบหรือจุดแบน — สิ่งเหล่านี้บ่งบอกถึงผลกระทบภายนอก ก้านที่โค้งงอหรือมีรอยบุบจะสร้างภาระด้านที่ไม่สม่ำเสมอบนซีลก้านและบุชชิ่ง
• ฟิล์มน้ำมันบนผิวก้าน — ฟิล์มน้ำมันหล่อลื่นที่สะอาดและเบาถือเป็นเรื่องปกติในระบบหล่อลื่น การร้องไห้ของน้ำมันหนักหรือหยดน้ำที่ก่อตัวเป็นสัญญาณบ่งชี้ว่าซีลก้านขาด

การตรวจสอบมิติ

สำหรับกระบอกสูบที่ใช้งานอย่างแม่นยำหรือต้องสงสัยว่ามีการโหลดด้านข้าง ให้วัดเส้นผ่านศูนย์กลางของก้านที่หลายจุดตามความยาวด้วยคาลิปเปอร์ เปรียบเทียบกับเส้นผ่านศูนย์กลางและพิกัดความเผื่อของแท่งระบุของผู้ผลิต กระบอกลมมาตรฐาน ISO 15552 ส่วนใหญ่ใช้แท่งเหล็กชุบแข็งและชุบโครเมียมซึ่งมีความทนทานต่อ h8 หรือ h9 — สำหรับ แกนระบุขนาด 25 มม. ช่วงเส้นผ่านศูนย์กลางที่ยอมรับได้คือประมาณ 24.967 มม. ถึง 24.987 มม. . ความเรียว รูปไข่ หรือขนาดที่วัดได้ใดๆ ที่วัดได้ บ่งชี้ถึงการสึกหรอที่อาจส่งผลต่อการซีล

การตรวจสอบความตรงของก้าน

วางแกนที่ถอดออกไว้บนแผ่นพื้นผิวเรียบหรือบล็อกตัว V แล้วหมุนช้าๆ การโยกเยกหรือจุดสูงที่มองเห็นได้บ่งชี้ถึงการโค้งงอ หรืออีกทางหนึ่ง ติดตั้งตัวระบุหน้าปัดบนฐานแม่เหล็กแล้วกวาดไปตามความยาวก้านขณะหมุน การวิ่งหนีสูงสุดของ 0.05 มม. ต่อความยาวก้าน 100 มม เป็นเกณฑ์การยอมรับทั่วไป ต้องเปลี่ยนแท่งที่โค้งงอ - ไม่สามารถยืดให้ตรงได้สำหรับแท่งกระบอกนิวแมติก

การตรวจสอบแรงดันใช้งานและประสิทธิภาพของกระบอกสูบ

แม้ว่ากระบอกลมจะไม่แสดงรอยรั่วจากภายนอกและก้านที่สะอาด แต่กระบอกสูบอาจยังคงทำงานได้ต่ำกว่าข้อกำหนด การทดสอบแรงดันและพฤติกรรมของวงจรช่วยให้คุณเห็นภาพการทำงานที่การตรวจสอบด้วยสายตาเพียงอย่างเดียวไม่สามารถให้ได้

การตรวจสอบแรงดันอุปทาน

เชื่อมต่อเกจที่สอบเทียบแล้วให้ใกล้กับพอร์ตกระบอกสูบมากที่สุด — โดยตรงที่ข้อต่อทางเข้าหากเป็นไปได้ ขณะหมุนเวียนกระบอกสูบตามปกติ ให้บันทึกความดันที่ทั้งช่องต่อขยายและหดกลับ เปรียบเทียบการอ่านเหล่านี้กับแรงดันใช้งานที่ระบุสำหรับการใช้งาน

ความดันลดลงมากกว่า 10–15% ระหว่างจุดตั้งค่าตัวควบคุมและทางเข้ากระบอกสูบ ในระหว่างการเคลื่อนไหว บ่งบอกถึงการจำกัดการไหลมากเกินไปในวงจร เช่น วาล์วควบคุมการไหลอุดตันบางส่วน ท่อจ่ายไฟขนาดเล็ก หรือท่อเก็บเสียง/ท่อไอเสียที่สกปรกที่ด้านไอเสีย ความอดอยากจากแรงกดดันประเภทนี้ทำให้เกิดการเคลื่อนไหวที่เชื่องช้าแม้จะมีกระบอกเสียงที่มีกลไกก็ตาม

การวัดความเร็วและรอบเวลา

จับเวลาการยืดและหดกลับเต็มด้วยนาฬิกาจับเวลาหรือเครื่องนับรอบ PLC ของเครื่อง เปรียบเทียบกับข้อมูลการทดสอบการใช้งานเดิมหรือรอบเวลาการทำงานที่คาดหวังของผู้ผลิตที่แรงดันใช้งานของคุณ กระบอกสูบที่เคยทำระยะชัก 200 มม. เสร็จใน 0.4 วินาที แต่ตอนนี้ใช้เวลา 0.7 วินาที — โดยไม่มีการเปลี่ยนแปลงของแรงดันหรือโหลด — แสดงการสึกหรอภายใน ซีลติด หรือความล้มเหลวในการหล่อลื่น

การตรวจสอบแรงส่งออก

แรงเอาท์พุตทางทฤษฎีของกระบอกสูบนิวแมติกคำนวณได้ดังนี้:

ฉ = พี × ก โดยที่ F คือแรง (นิวตัน) P คือความดัน (Pa) และ A คือพื้นที่ลูกสูบ (m²)

สำหรับกระบอกสูบขนาด 63 มม. ที่ 6 บาร์ (600,000 Pa) แรงขยายตามทฤษฎีจะอยู่ที่ประมาณ 1,870 นิวตัน (190 กก.) . ในทางปฏิบัติ แรงที่เกิดขึ้นจริงจะลดลงเนื่องจากการเสียดสีของซีลก้านสูบ แรงดันต้านที่ด้านไอเสีย และปัญหาการวางตำแหน่งทางกล หากกระบอกสูบของคุณล้มเหลวในการเคลื่อนย้ายโหลดที่เคยจัดการก่อนหน้านี้โดยไม่มีปัญหา การคำนวณนี้จะช่วยให้คุณระบุได้ว่าปัญหาคือแรงดันจ่ายไม่เพียงพอหรือการเสื่อมสภาพทางกล

การตรวจสอบซีล: เมื่อใดควรเปลี่ยนโดยไม่ต้องถอดชิ้นส่วน

ซีลเป็นส่วนประกอบที่สึกหรอได้ง่ายที่สุดภายในกระบอกสูบนิวแมติก ซีลลูกสูบ ซีลก้าน และซีลที่ปัดน้ำฝน ล้วนเสื่อมสภาพเมื่อเวลาผ่านไปเนื่องจากการหมุนเวียนของความร้อน การปนเปื้อน และความเครียดทางกายภาพของการบีบอัดและการยืดออก ช่างเทคนิคหลายคนรอจนกว่าจะล้มเหลวในการเปลี่ยนซีล แต่เมื่อถึงจุดนั้น ซีลที่รั่วก็มักจะทำให้ส่วนประกอบที่อยู่ติดกันเสียหาย

สัญญาณของการสึกหรอของซีลก้านสูบ (มองเห็นได้โดยไม่ต้องถอดชิ้นส่วน)

• มีคราบมันหรือลักษณะเปียกบนพื้นผิวก้านด้านนอกฝาครอบด้านหน้า
• อากาศที่พัดผ่านก้านในส่วนต่อขยาย (ได้ยินเสียงหรือตรวจจับได้ด้วยมือของคุณใกล้กับบริเวณซีลก้าน)
• สิ่งสกปรกและคราบสกปรกสะสมบนก้านซึ่งไม่มีอยู่ที่อื่นบนตัวเครื่อง — สิ่งนี้บ่งชี้ว่าซีลที่ปัดน้ำฝนจะไม่ขูดก้านให้สะอาดอีกต่อไปเมื่อดึงกลับ

สัญญาณของการสึกหรอของซีลลูกสูบ (อนุมานจากพฤติกรรม)

• กระบอกสูบจะลอยอย่างช้าๆ ภายใต้ภาระโดยไม่ได้รับคำสั่งให้เคลื่อนไหว
• กระบอกสูบไม่สามารถยึดตำแหน่งที่ถูกหนีบไว้ได้ ซึ่งต้องใช้แรงดันอากาศอย่างต่อเนื่องเพื่อรักษาตำแหน่งไว้
• แรงที่ปล่อยออกมาลดลงแม้จะมีแรงดันจ่ายที่ถูกต้องก็ตาม — อากาศจะผ่านลูกสูบแทนที่จะดันเข้าไป
• การเคลื่อนไหวที่ไม่แน่นอนหรือกระตุก - บางครั้งเรียกว่า "การลื่นไถล" - เกิดจากการเสียดสีของซีลที่ไม่สม่ำเสมอเนื่องจากซีลลูกสูบสึกหรอไม่สม่ำเสมอ

ข้อควรพิจารณาเกี่ยวกับวัสดุซีลและอุณหภูมิ

ซีลกระบอกนิวแมติกมาตรฐานผลิตจาก NBR (ยางไนไตรล์) มีพิกัดประมาณ -20°ซ ถึง 80°ซ . ในสภาพแวดล้อมที่มีอุณหภูมิสูง — ใกล้กับเตาอบ, หม้อนึ่งความดัน หรือเครื่องรีดขึ้นรูปร้อน — ซีลเหล่านี้จะเสียหายก่อนเวลาอันควร หากกระบอกสูบของคุณเกิดไฟไหม้ซ้ำๆ ผ่านซีลในเวลาไม่ถึงหนึ่งปีในสภาพแวดล้อมที่ร้อน วิธีแก้ไขคืออัปเกรดเป็นซีล PTFE หรือ Viton ไม่ใช่การเปลี่ยนบ่อยกว่านี้ โดยทั่วไปแล้วซีล Viton สามารถรองรับอุณหภูมิต่อเนื่องได้สูงสุดถึง 200°ซ .

การตรวจสอบการติดตั้งและการจัดตำแหน่งกระบอกสูบ

การติดตั้งที่ไม่ดีเป็นสาเหตุสำคัญของความล้มเหลวของกระบอกลมก่อนกำหนดเป็นส่วนใหญ่ เมื่อกระบอกสูบไม่ตรงแนวกับเส้นทางรับน้ำหนัก ทุกจังหวะจะสร้างแรงกดด้านข้างบนก้านสูบและบุชชิ่งก้านสูบ สิ่งนี้จะเร่งการสึกหรอของซีลก้านสูบ อาจทำให้ก้านลูกสูบโค้งงอเมื่อเวลาผ่านไป และทำให้รูกระบอกสูบเสียหายในที่สุด

สิ่งที่ต้องตรวจสอบเมื่อติดตั้ง

• แรงบิดของตัวยึดสำหรับติดตั้ง — ตรวจสอบน็อตคันส่ง สลักเกลียวหน้าแปลน และสกรูยึดฐานทั้งหมดด้วยประแจแรงบิด เมื่อเวลาผ่านไป การสั่นสะเทือนจะทำให้ตัวยึดคลายตัว ฝาปิดที่หลวมอาจทำให้อากาศรั่วที่ข้อต่อฝาปิดได้ ที่ยึดเท้าที่หลวมอาจทำให้กระบอกสูบโยกระหว่างช่วงชัก ทำให้เกิดการวางแนวที่ไม่ตรงแบบไดนามิก
• การเชื่อมต่อปลายก้าน — ตรวจสอบสลักเคลวิส ร็อดอาย หรือการเชื่อมต่อเกลียวปลายก้านตัวผู้/ตัวเมีย การสึกหรอที่รูสลักเคลวิสเป็นสัญญาณของการวางแนวที่ไม่ตรงเชิงมุม ปิ๊นหรือปลายก้านควรหมุนได้อย่างอิสระแต่ไม่มีระยะยื่นที่เห็นได้ชัดเจน
• ความตรงของตัวถัง — มองไปตามตัวถังและเปรียบเทียบกับทิศทางการเคลื่อนที่ของโหลดที่ขับเคลื่อน มุมที่มองเห็นได้ระหว่างแกนกระบอกสูบและเส้นทางโหลดบ่งชี้ว่าการวางแนวไม่ตรง แม้กระทั่ง การวางแนวไม่ตรง 1° บนกระบอกสูบช่วงชัก 200 มม ทำให้เกิดการกระจัดด้านข้างประมาณ 3.5 มม. ที่ปลายก้าน ซึ่งมากเกินพอที่จะสร้างภาระด้านข้างที่วัดได้
• อุปกรณ์ป้องกันการหมุน — บนกระบอกสูบแบบมีไกด์หรือไม่หมุน ให้ตรวจสอบว่ารูกุญแจป้องกันการหมุนหรือแกนนำภายนอกอยู่ในสภาพสมบูรณ์และไม่สึกหรอ คุณสมบัติป้องกันการหมุนที่ล้มเหลวทำให้ก้านลูกสูบหมุนภายใต้ภาระ บิดงอ และสร้างความเสียหายให้กับท่อและเซ็นเซอร์ที่เชื่อมต่ออยู่

โครงยึดและโครงสร้างรองรับ

ตรวจสอบโครงยึดหรือโครงที่กระบอกสูบติดตั้งอยู่ รอยแตกในเหล็กยึดแบบเชื่อม รูโบลต์ที่ยาว หรือแผ่นยึดที่ผิดรูป บ่งบอกว่ากระบอกสูบดูดซับแรงกระแทกที่ไม่ได้ได้รับการออกแบบมา ปัญหาด้านโครงสร้างเหล่านี้ต้องได้รับการแก้ไข ไม่ใช่แค่ตัวกระบอกสูบเท่านั้น การติดตั้งกระบอกสูบใหม่ในฉากยึดที่ร้าวหรือบิดเบี้ยวจะทำให้เกิดความล้มเหลวเช่นเดียวกันนี้ในเสี้ยวหนึ่งของอายุการใช้งานปกติ

การตรวจสอบเบาะรองนั่ง พอร์ต และพฤติกรรมการสิ้นสุดของโรคหลอดเลือดสมอง

กระบอกสูบนิวแมติกหลายตัวมีเบาะรองภายใน — วาล์วเข็มแบบปรับได้ที่ฝาท้ายแต่ละอันเพื่อจำกัดการไหลของไอเสียเมื่อใกล้ถึงจุดสิ้นสุดของจังหวะ ซึ่งจะทำให้ลูกสูบช้าลงเพื่อป้องกันแรงกระแทก เมื่อกันกระแทกล้มเหลวหรือติดตั้งไม่ถูกต้อง ลูกสูบจะกระแทกอย่างแรงกับฝาปิดปลายในทุกรอบ เมื่อเวลาผ่านไป สิ่งนี้จะทำให้เกิดความล้าของโลหะในฝาท้าย ก้านผูกคลายตัว และอาจทำให้กระบอกปืนแตกได้

การตรวจสอบการปรับเบาะ

ขณะกระบอกสูบหมุนตามปกติ ให้ฟังและดูการชะลอตัวเมื่อสิ้นสุดจังหวะ กระบอกสูบที่มีการกันกระแทกอย่างเหมาะสมควรชะลอตัวลงอย่างเห็นได้ชัดและมาถึงจุดสิ้นสุดจังหวะโดยมีการหยุดอย่างนุ่มนวล ไม่ใช่การกระแทกแรงๆ หากคุณได้ยินเสียงกระแทกจากโลหะบนโลหะเมื่อสิ้นสุดจังหวะ แสดงว่าเข็มของเบาะเปิดมากเกินไป (ทำให้มีข้อจำกัดไม่เพียงพอ) หรือซีลกันกระแทกภายในฝาปิดปลายชำรุด และจำเป็นต้องถอดชิ้นส่วนเพื่อเปลี่ยนใหม่

ปรับวาล์วเข็มเบาะครั้งละสี่รอบแล้วสังเกตผล เป้าหมายคือการหยุดที่นุ่มนวลที่สุดเท่าที่จะเป็นไปได้โดยไม่สร้างเอฟเฟกต์ "ดีดกลับ" โดยที่การจำกัดที่มากเกินไปจะทำให้กระบอกสูบหยุดทำงานก่อนที่จะสิ้นสุดจังหวะ ผู้ผลิตส่วนใหญ่แนะนำให้ปรับเบาะเพื่อให้ลูกสูบได้พักในระยะเคลื่อนที่ประมาณ 5–15 มม ก่อนหยุดกลไก

การตรวจสอบช่องอากาศและอุปกรณ์

ตรวจสอบการเชื่อมต่อพอร์ตอากาศแบบเกลียวทั้งหมด มองหาเกลียวที่เสียหาย ข้อต่อเกลียวไขว้ หรือตัวข้อต่อแบบดันเข้ามีรอยแตก ข้อต่อที่ถูกถอดออกซ้ำแล้วซ้ำอีกและติดตั้งใหม่ในฝาปิดปลายอะลูมิเนียมจะทำให้เกลียวหลุดในที่สุด หากตรวจพบตั้งแต่เนิ่นๆ เม็ดเกลียว (Helicoil) จะสามารถซ่อมแซมพอร์ตได้โดยไม่ต้องเปลี่ยนฝาปิดปลาย หากปล่อยทิ้งไว้จนกว่าข้อต่อจะดึงออกมาภายใต้แรงกด โดยทั่วไปจะต้องเปลี่ยนฝาปิดท้ายทั้งหมด

ตรวจสอบว่าท่อไอเสียและตัวเก็บเสียงบนช่องไอเสียไม่อุดตัน ไอเสียที่อุดตันจะสร้างแรงดันต้านที่ขัดขวางการเคลื่อนที่ของกระบอกสูบ ซึ่งจะช่วยลดแรงที่มีประสิทธิภาพและทำให้รอบเวลาช้าลง ในสภาพแวดล้อมที่สกปรก ควรทำความสะอาดหรือเปลี่ยนท่อไอเสียทุกครั้ง 6 ถึง 12 เดือน เป็นรายการบำรุงรักษามาตรฐาน

การตรวจสอบการหล่อลื่น: กระบอกสูบไร้น้ำมันกับกระบอกสูบแบบหล่อลื่น

กระบอกสูบนิวแมติกสมัยใหม่ได้รับการออกแบบมากขึ้นให้เป็นยูนิตไร้น้ำมัน โดยใช้ซีลและบุชชิ่งที่เคลือบด้วย PTFE ที่สามารถหล่อลื่นได้ในตัว ซึ่งไม่ต้องการการหล่อลื่นจากภายนอก อย่างไรก็ตาม ระบบรุ่นเก่าและกระบอกสูบสำหรับงานหนัก มักจะอาศัยเครื่องหล่อลื่นแบบท่อ (ตัวจ่ายน้ำมัน) ต้นน้ำในวงจรอากาศเพื่อส่งละอองน้ำมันที่ควบคุมเข้าสู่กระแสลม

สำหรับระบบกระบอกสูบแบบหล่อลื่น

• ตรวจสอบระดับน้ำมันเครื่องของโถหล่อลื่น สารหล่อลื่นแบบแห้งเป็นสาเหตุหนึ่งที่พบบ่อยที่สุดของการสึกหรอของซีลก่อนกำหนด เติมน้ำมันตามประเภทที่ผู้ผลิตกำหนด — โดยทั่วไป น้ำมันเทอร์ไบน์ ISO VG 32 หรือเทียบเท่า . อย่าใช้น้ำมันเครื่องหนัก ละอองมีขนาดใหญ่เกินกว่าจะเคลื่อนที่ผ่านวงจรอากาศได้อย่างมีประสิทธิภาพ
• ตรวจสอบอัตราหยดของสารหล่อลื่น — โดยทั่วไปจะตั้งค่าเป็น 1 หยดต่อการไหลของอากาศ 10 ลูกบาศก์ฟุตมาตรฐาน (SCF) หรือตามที่ผู้ผลิตกระบอกสูบกำหนด น้ำมันน้อยเกินไปทำให้เกิดการสึกหรอ น้ำมันมากเกินไปทำให้เกิดการสะสมของน้ำมันในตัววาล์วและกระบอกสูบ ทำให้เกิดการเกาะติดและการปนเปื้อน
• หากระบบทำงานโดยไม่มีน้ำมันมาเป็นเวลานาน อย่าเพียงเติมน้ำมันหล่อลื่นแล้วกลับมาทำงานต่อ ซีลแห้งที่ทำงานโดยไม่มีการหล่อลื่นอาจมีรอยน้ำตาขนาดเล็กซึ่งไม่สามารถซีลใหม่ได้อย่างถูกต้องเมื่อน้ำมันกลับคืนสภาพเดิม

สำหรับกระบอกสูบไร้น้ำมัน

ไม่ควรใช้กระบอกสูบไร้น้ำมันที่ปลายน้ำของน้ำมันหล่อลื่น การนำน้ำมันเข้าไปในกระบอกสูบที่ออกแบบมาเพื่อการทำงานของอากาศแห้งจะทำให้ซีล PTFE ปนเปื้อน ทำให้วัสดุซีลบางชนิดพองตัว และดึงดูดฝุ่นในอากาศซึ่งกลายเป็นสารที่มีฤทธิ์กัดกร่อนภายในถัง หากโรงงานของคุณมีระบบกระจายอากาศแบบหล่อลื่นแบบรวมศูนย์ จะต้องป้อนกระบอกสูบไร้น้ำมันผ่านท่อย่อยแบบไม่มีการหล่อลื่นโดยเฉพาะพร้อมกับตัวกรองที่รวมตัวเพื่อขจัดคราบน้ำมันที่ไหลผ่าน

การตรวจสอบกระบอกลมและฝาปิดปลาย

กระบอกกระบอกสูบ (ท่อตัวถัง) และฝาปิดท้ายเป็นส่วนประกอบที่มีโครงสร้าง แม้ว่าจะไม่ค่อยล้มเหลวในการให้บริการตามปกติ แต่ก็ต้องเผชิญกับความเมื่อยล้าในทุกรอบการทำงาน และอาจเกิดรอยแตกร้าวหรือการเสียรูปได้ภายใต้สภาวะการโหลดที่ผิดปกติ เช่น เหตุการณ์แรงดันเกิน โหลดแรงกระแทก หรือการวางแนวที่ไม่ตรงในระยะยาว

การตรวจสอบบาร์เรล

เมื่อกระบอกสูบไม่มีพลังงานแล้ว ให้ตรวจสอบด้านนอกของกระบอกสูบด้วยสายตาตลอดความยาวทั้งหมด มองหา:

• รอยบุบ การเสียรูป หรือการปูด — กระบอกที่ปูดบ่งบอกว่ากระบอกสูบได้รับแรงดันเกินหรือแรงกระแทกด้านข้างอย่างรุนแรง
• การกัดกร่อนบนถังอลูมิเนียมหรือเหล็ก — การกัดกร่อนบนพื้นผิวทำให้ผนังอ่อนแอลง และในที่สุดอาจทำให้เกิดรอยแตกร้าวได้ ในการแปรรูปอาหารหรือสภาพแวดล้อมกลางแจ้ง สิ่งนี้มีความเกี่ยวข้องเป็นพิเศษ
• สภาพคันชัก — บนกระบอกสูบคันชัก (ประเภทที่พบบ่อยที่สุด) ตรวจสอบคันชักแต่ละคันเพื่อดูความตรงและการแตกร้าวที่ส่วนเกลียวหรือไม่ คันชักที่โค้งงอบ่งบอกว่ากระบอกสูบดูดซับแรงกระแทกในแนวตั้งฉากกับแกนของมัน

การตรวจสอบฝาปิดท้าย

ตรวจสอบฝาปิดปลายทั้งสองเพื่อดูว่ามีรอยแตกร้าวหรือไม่ โดยเฉพาะบริเวณรูทางเข้าพอร์ตและที่มุมที่ราวยึดทะลุผ่าน รอยแตกของเส้นผมมักจะมองเห็นได้เฉพาะภายใต้การขยายหรือโดยการทดสอบการแทรกซึมของสีย้อม รอยแตกร้าวที่ได้รับการยืนยันในฝาปิดท้ายจำเป็นต้องเปลี่ยนใหม่ — ส่วนประกอบที่มีแรงดันซึ่งมีรอยแตกร้าวทางโครงสร้างไม่สามารถซ่อมแซมได้โดยการเชื่อม เติม หรือติดเทป

รายการตรวจสอบการตรวจสอบกระบอกลมฉบับสมบูรณ์

ใช้รายการตรวจสอบนี้ระหว่างการบำรุงรักษาตามกำหนดเวลาหรือเมื่อตรวจสอบข้อร้องเรียนเกี่ยวกับประสิทธิภาพของกระบอกสูบ การผ่านในทุกหมวดหมู่บ่งชี้ว่ากระบอกสูบอยู่ในสภาพที่สามารถใช้งานได้ ผลลัพธ์ความล้มเหลวใดๆ ควรกระตุ้นให้เกิดการดำเนินการแก้ไขที่เกี่ยวข้องก่อนที่กระบอกสูบจะถูกส่งกลับไปสู่การผลิต

คุณควรตรวจสอบกระบอกลมบ่อยแค่ไหน

ความถี่ในการตรวจสอบขึ้นอยู่กับรอบการทำงานของกระบอกสูบ สภาพแวดล้อม และความวิกฤตต่อกระบวนการ ไม่มีช่วงเวลาสากล — กระบอกสูบที่ทำงาน 3 กะต่อวัน 7 วันต่อสัปดาห์ในโรงหล่อที่เต็มไปด้วยฝุ่นต้องการการดูแลเอาใจใส่บ่อยกว่าการปั่นจักรยานสองครั้งต่อกะในห้องประกอบที่สะอาด

นอกเหนือจากช่วงเวลาตามเวลา ให้ใช้ทริกเกอร์ตามเงื่อนไข เมื่อใดก็ตามที่กระบอกสูบแสดงอาการใหม่ เช่น รอบเวลาช้าลง เสียงรบกวนใหม่ ความผิดปกติของเซ็นเซอร์ตำแหน่ง หรือการรั่วไหลที่มองเห็นได้ ให้ถือเป็นเหตุการณ์การตรวจสอบที่ไม่ได้กำหนดไว้ ไม่ว่า PM ตามกำหนดการครั้งล่าสุดจะเสร็จสิ้นเมื่อใด การรอช่วงเวลาที่กำหนดไว้ครั้งถัดไปเมื่อมีอาการปรากฏขึ้นแล้วหมายถึงการรอความล้มเหลว

ปัญหากระบอกลมทั่วไปและสาเหตุที่แท้จริง

เมื่อตรวจสอบกระบอกสูบนิวแมติก การติดตามอาการกลับไปยังสาเหตุที่แท้จริงจะช่วยประหยัดเวลาและป้องกันความล้มเหลวซ้ำซ้อน ด้านล่างนี้คือปัญหาที่พบบ่อยที่สุดและแหล่งที่มาที่เป็นไปได้มากที่สุด

กระบอกสูบจะไม่ยืดหรือหดกลับ

• ไม่มีแรงดันจ่าย — ตรวจสอบฟังก์ชันวาล์วโซลินอยด์ต้นทางและชุด FRL
• ก้านลูกสูบยึด — เกิดจากการขาดการหล่อลื่นหรือการสึกหรอของบูชก้านสูบอย่างรุนแรง
• สิ่งกีดขวางทางกลภายนอก - โหลดติดขัดหรือกระบอกสูบถูกปิดกั้นทางกลไกเมื่อสิ้นสุดระยะชัก
• วาล์วเข็มกันกระแทกปิดมากเกินไป — กระบอกสูบหยุดนิ่งก่อนที่จะถึงฝาท้ายเนื่องจากแรงดันไอเสียติดอยู่

กระบอกสูบเคลื่อนที่ผิดปกติหรือกระตุก

• กันลื่นจากซีลแห้ง — เพิ่มการหล่อลื่นหรืออัพเกรดเป็นกระบอกสูบแบบหล่อลื่นล่วงหน้า
• การจ่ายอากาศที่ปนเปื้อน - อนุภาคหรือน้ำในการจ่ายอากาศทำให้เกิดแรงเสียดทานไม่สม่ำเสมอ ตรวจสอบและซ่อมบำรุงตัวกรองอากาศและตัวแยกน้ำ
• วาล์วควบคุมการไหลขนาดเล็ก — การไหลไม่เพียงพอทำให้เกิดพฤติกรรมการล่าสัตว์ ตรวจสอบข้อกำหนดด้านอัตราการไหลโดยเทียบกับพิกัด Cv ของวาล์วที่ติดตั้งไว้

กระบอกสูบไม่สามารถเข้าถึงจุดสิ้นสุดของระยะชักภายใต้ภาระ

• แรงดันใช้งานต่ำเกินไป — ตรวจสอบจุดตั้งค่าตัวควบคุม และตรวจสอบแรงดันตกในท่อจ่ายยาว
• ขนาดรูเจาะเล็กเกินไปสำหรับภาระ — คำนวณแรงที่ต้องการใหม่โดยใช้ F = P × A และอัพเกรดรูหากจำเป็น
• ทางเบี่ยงซีลลูกสูบอย่างรุนแรง — กระบอกสูบไม่สามารถสร้างแรงดันเต็มห้องได้เนื่องจากอากาศผ่านลูกสูบเร็วกว่าที่จ่ายเข้าไป

ความล้มเหลวในการปิดผนึกอย่างรวดเร็วและซ้ำแล้วซ้ำอีก

• อากาศที่ปนเปื้อน — อนุภาคขนาดเล็กเพียง 10 ไมครอนทำหน้าที่เป็นสารกัดกร่อนที่ขอบซีล ติดตั้งตัวกรองรวมตัวขนาด 5 ไมครอนที่ต้นน้ำ
• พื้นผิวแท่งคะแนน — แท่งที่เสียหายจะทำลายซีลใหม่ภายในไม่กี่วัน ต้องแก้ไขแกนก่อนที่การเปลี่ยนซีลจะสร้างความแตกต่าง
• กระบอกสูบที่ไม่ตรงแนว - การโหลดด้านข้างทำให้ริมฝีปากซีลไม่สม่ำเสมอ แก้ไขการจัดตำแหน่งก่อนที่จะปิดผนึก
• วัสดุซีลที่ไม่ถูกต้องสำหรับสภาพแวดล้อม — อัพเกรดวัสดุซีลให้ตรงกับอุณหภูมิการทำงานจริงและการสัมผัสสารเคมี

เมื่อใดที่ควรเปลี่ยนกระบอกลมทั้งหมดเทียบกับการซ่อมแซม

ไม่ใช่ทุกปัญหาของกระบอกสูบจำเป็นต้องเปลี่ยนใหม่ทั้งหมด ชุดซีลสำหรับขนาดกระบอก ISO มาตรฐานมีจำหน่ายทั่วไปและราคาไม่แพง การเปลี่ยนซีลในกระบอกเจาะขนาด 63 มม. โดยทั่วไปมีค่าใช้จ่าย ต่ำกว่า $20 ในบางส่วน เทียบกับ $80–$250 สำหรับกระบอกสูบใหม่ที่เทียบเท่า แต่การเปลี่ยนซีลจะคุ้มค่าก็ต่อเมื่อส่วนประกอบอื่นๆ ยังคงอยู่ในสภาพที่สามารถซ่อมบำรุงได้

การซ่อมแซมเป็นทางเลือกที่เหมาะสมเมื่อ:

• กระบอกสูบมีความเรียบและอยู่ในเกณฑ์ความคลาดเคลื่อน (ไม่มีการให้คะแนนหรือการกัดกร่อน)
• ก้านลูกสูบตั้งตรงและพื้นผิวไม่เสียหาย
• ฝาปิดไม่มีรอยแตกและเกลียวอยู่ในสภาพดี
• กระบอกสูบมีอายุการใช้งานไม่เกินประมาณ 50% ของอายุการใช้งานที่คาดไว้
• ชิ้นส่วนทดแทนที่เหมือนกันต้องใช้เวลาดำเนินการนานและการผลิตไม่สามารถรอได้

เปลี่ยนกระบอกสูบเมื่อ:

• รูเจาะของกระบอกสูบเกิดรอยหรือสึกกร่อน - ซีลใหม่จะล้มเหลวอย่างรวดเร็วเมื่อสัมผัสกับพื้นผิวของรูที่เสียหาย
• คันเบ็ดงอ มีรอยบากลึก หรือเส้นผ่านศูนย์กลางต่ำกว่าขั้นต่ำ - ไม่สามารถซ่อมแซมคันเบ็ดได้อย่างน่าเชื่อถือในสนาม
• เกลียวที่ฝาปิดหลุดออกหรือฝาปิดแตกร้าว
• กระบอกสูบได้รับการซ่อมแซมหลายครั้งและยังคงทำงานล้มเหลวในช่วงเวลาสั้นๆ — รูปแบบของความล้มเหลวซ้ำๆ ส่งสัญญาณถึงปัญหาทางระบบ (กระบอกสูบผิดสำหรับการใช้งาน) ซึ่งการซ่อมแซมไม่สามารถแก้ไขได้
• กระบอกสูบมีขนาดที่ไม่ได้มาตรฐานหรือล้าสมัยซึ่งไม่มีชุดซีลอีกต่อไป

ก่อนสั่งซื้อชิ้นส่วนทดแทน ให้บันทึกข้อมูลจำเพาะของกระบอกสูบที่มีอยู่ให้ครบถ้วน: เส้นผ่านศูนย์กลางรู ความยาวช่วงชัก รูปแบบการติดตั้ง (ก้านผูก โครงโปรไฟล์ หรือตัวเครื่องทรงกลม) ขนาดและตำแหน่งของพอร์ต ประเภทเกลียวที่ปลายก้าน และคุณสมบัติพิเศษใดๆ (สแตนเลส ลูกสูบแม่เหล็ก ข้อมูลจำเพาะของห้องคลีนรูม) การสั่งซื้อกระบอกสูบที่มีตำแหน่งพอร์ตไม่ถูกต้องหรือประเภทปลายก้านจะต้องมีการดัดแปลงกลไกเพิ่มเติมและทำให้การซ่อมแซมล่าช้ายิ่งขึ้น
