ประเภทของกระบอกลม: คู่มือฉบับสมบูรณ์

กระบอกลมประเภทต่าง ๆ มีอะไรบ้าง?

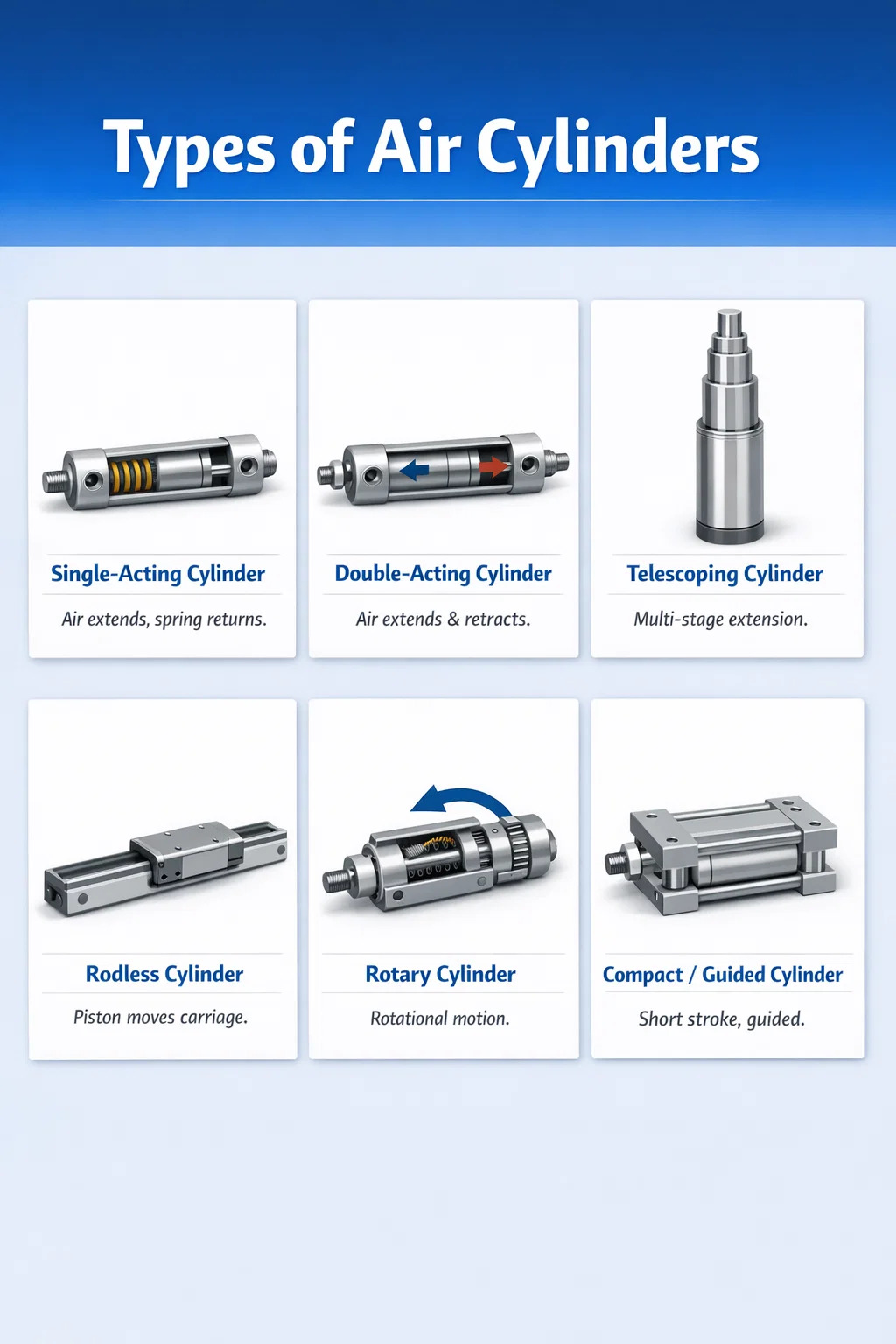

กระบอกลม — เรียกอีกอย่างว่ากระบอกสูบนิวแมติก — แปลงพลังงานลมอัดให้เป็นการเคลื่อนที่เชิงเส้นหรือแบบหมุนเชิงกล มี กระบอกสูบลมหลักหกประเภท ใช้ในงานอุตสาหกรรม ยานยนต์ และการผลิต: กระบอกสูบแบบทางเดียว กระบอกสูบแบบสองทาง กระบอกสูบแบบเหลื่อม กระบอกสูบไร้ก้าน กระบอกสูบแบบหมุน และกระบอกสูบขนาดกะทัดรัด/แบบนำ แต่ละประเภทมีจุดประสงค์ทางกลไกที่แตกต่างกัน และการเลือกประเภทที่ไม่ถูกต้องอาจทำให้เกิดการสึกหรอก่อนเวลาอันควร สิ้นเปลืองพลังงาน หรือระบบขัดข้องโดยสิ้นเชิง

การทำความเข้าใจหมวดหมู่เหล่านี้ไม่ได้เป็นเพียงเชิงวิชาการเท่านั้น แต่ตลาดกระบอกลมทั่วโลกมีมูลค่าโดยประมาณ 14.2 พันล้านดอลลาร์ในปี 2566 และคาดว่าจะเติบโตอย่างต่อเนื่องจนถึงปี 2573 โดยได้รับแรงหนุนจากความต้องการระบบอัตโนมัติในด้านบรรจุภัณฑ์ การแปรรูปอาหาร และการประกอบยานยนต์ การเลือกกระบอกสูบที่เหมาะสมจะส่งผลโดยตรงต่อรอบเวลา การใช้พลังงาน และช่วงการบำรุงรักษา

กระบอกลมแบบออกทางเดียว

กระบอกสูบแบบออกทางเดียวใช้ลมอัดเพื่อเคลื่อนลูกสูบไปในทิศทางเดียวเท่านั้น การเคลื่อนตัวกลับทำได้โดยสปริงภายในหรือแรงทางกลภายนอก เช่น แรงโน้มถ่วง เหล่านี้คือหนึ่งในกระบอกลมนิวแมติกที่ง่ายที่สุดและคุ้มค่าที่สุดที่มีอยู่

กระบอกสูบแบบออกฤทธิ์เดี่ยวทำงานอย่างไร

อากาศอัดจะเข้ามาทางช่องเดียวและดันลูกสูบไปข้างหน้า เมื่อปล่อยแรงดันอากาศ สปริงภายในจะดันลูกสูบกลับสู่ตำแหน่งเดิม เนื่องจากสปริงทำงานเพียงครึ่งเดียว แรงเอาท์พุตที่มีประสิทธิผลจึงลดลงตามความต้านทานสปริง ซึ่งโดยทั่วไปจะอยู่ระหว่างกัน 10% และ 20% ขึ้นอยู่กับความแข็งของสปริงและขนาดกระบอกสูบ

การใช้งานทั่วไป

• การหนีบและจับชิ้นงานระหว่างการตัดเฉือน
• การตอกและเจาะที่การตีกลับไม่จำเป็นต้องใช้แรง
• แอคทูเอเตอร์ประตูและประตูที่มีแรงโน้มถ่วงช่วยในการกลับ
• กลไกการเบรกและอุปกรณ์ล็อคเพื่อความปลอดภัย
• อุปกรณ์การเกษตร เช่น เครื่องหยอดเมล็ดและกลไกการปลูก

กระบอกสูบแบบออกทางเดียวเป็นตัวเลือกที่ต้องการเมื่อจำเป็นต้องลดปริมาณการใช้อากาศ เนื่องจากอากาศจะถูกใช้เฉพาะในจังหวะการทำงานเท่านั้น ในการใช้งานรอบสูงที่ทำงาน 50–100 รอบต่อนาที สิ่งนี้แปลได้ว่าเป็นการประหยัดอากาศอัดอย่างมีนัยสำคัญตลอดช่วงกะการผลิต

ข้อจำกัดที่ต้องพิจารณา

ความยาวช่วงชักของกระบอกสูบแบบออกทางเดียวนั้นมีจำกัด เนื่องจากจังหวะที่ยาวขึ้นต้องใช้สปริงที่ยาวขึ้น ซึ่งใช้พื้นที่ในการเจาะและลดพื้นที่ใช้งานของกระบอกสูบ ในทางปฏิบัติ ผู้ผลิตส่วนใหญ่จะจำกัดกระบอกสูบแบบสปริงกลับให้อยู่ที่ระยะชัก 100 มม. (ประมาณ 4 นิ้ว) หรือน้อยกว่า ยิ่งไปกว่านั้น การออกแบบแบบ double-acting ยังใช้งานได้จริงมากขึ้น

กระบอกลมแบบสองทาง

กระบอกสูบแบบสองทางเป็นกระบอกสูบนิวแมติกที่ใช้กันอย่างแพร่หลายในระบบอัตโนมัติทางอุตสาหกรรม พวกเขาใช้ลมอัดเพื่อจ่ายกำลังทั้งการยืดและหด ทำให้ผู้ปฏิบัติงานสามารถควบคุมแรงและความเร็วได้อย่างเต็มที่ในทั้งสองทิศทาง

หลักการก่อสร้างและการดำเนินงาน

กระบอกสูบแบบสองทางมีช่องอากาศสองช่อง — หนึ่งช่องอยู่ที่ด้านข้างของลูกสูบ เมื่ออากาศเข้าสู่ช่องปลายฝาปิด ลูกสูบจะยืดออก เมื่ออากาศถูกส่งไปยังช่องปลายก้าน ลูกสูบจะหดกลับ วาล์วควบคุมทิศทาง (โดยปกติจะเป็นโซลินอยด์วาล์ว 4/2 หรือ 5/2) จะสลับการไหลเวียนของอากาศระหว่างสองพอร์ต เพราะไม่มีสปริงเข้ามาเกี่ยวข้อง พื้นที่เจาะเต็มส่วนช่วยในการขยายกำลัง ทำให้กระบอกสูบเหล่านี้มีกำลังมากกว่ากระบอกสูบแบบออกทางเดียวที่มีเส้นผ่านศูนย์กลางรูเท่ากันมาก

ความแตกต่างในการคำนวณแรงระหว่างจังหวะ

ความแตกต่างที่สำคัญประการหนึ่ง: แรงยืดและแรงดึงไม่เท่ากัน ในจังหวะยืดออก แรงจะคำนวณโดยใช้พื้นที่เจาะเต็ม ในจังหวะดึงกลับ ก้านลูกสูบจะครอบครองส่วนหนึ่งของรู ดังนั้นพื้นที่ที่มีประสิทธิภาพและแรงดึงกลับจึงน้อยกว่าเล็กน้อย สำหรับกระบอกสูบที่มีรูเจาะขนาด 50 มม. และแกนขนาด 20 มม. ที่ 6 บาร์ แรงยืดจะอยู่ที่ประมาณ 1,178 น ในขณะที่แรงดึงกลับลดลงเหลือประมาณ 990 น . ความไม่สมดุลนี้จะต้องนำมาพิจารณาในการออกแบบที่แรงดึงกลับเป็นสิ่งสำคัญ

กรณีการใช้งานทั่วไป

• ระบบอัตโนมัติในการหยิบและวางในสายการประกอบ
• ตัวเปลี่ยนทิศทางสายพานลำเลียงและระบบคัดแยก
• ที่หนีบและอีเจ็คเตอร์ของเครื่องฉีดพลาสติก
• เครื่องมือปลายแขนหุ่นยนต์
• การเชื่อมตัวถังรถยนต์และการอัดขึ้นรูป

กระบอกลมแบบสองทางมีจำหน่ายในขนาดรูตั้งแต่ 8 มม. ถึงมากกว่า 320 มม ครอบคลุมแรงที่ส่งออกตั้งแต่ไม่กี่นิวตันไปจนถึงหลายสิบกิโลนิวตัน กลุ่มผลิตภัณฑ์ที่หลากหลายนี้ทำให้สามารถปรับให้เข้ากับการใช้งานทางอุตสาหกรรมได้เกือบทุกประเภท

กระบอกลมเหลื่อม

กระบอกสูบเหลื่อมได้รับการออกแบบสำหรับการใช้งานที่ต้องใช้ระยะชักยาว แต่ความยาวที่หดกลับ (ยุบ) จะต้องสั้น พวกเขาบรรลุเป้าหมายนี้โดยใช้ท่อที่ซ้อนกันหลายท่อ ซึ่งเรียกว่าสเตจหรือสลีฟ ซึ่งขยายทีละท่อตามลำดับ

การออกแบบ เหลื่อม แบบแสดงเดี่ยวและแบบ การแสดงสองครั้ง

กระบอกสูบเหลื่อมมีให้เลือกทั้งแบบแบบทางเดียวและแบบสองทาง เวอร์ชันแบบออกทางเดียวนั้นง่ายกว่าและราคาถูกกว่า แต่ต้องอาศัยแรงโน้มถ่วงหรือน้ำหนักบรรทุกในการดึงกลับ ทำให้เหมาะสำหรับการยกในแนวตั้งเป็นส่วนใหญ่ กระบอกสูบเหลื่อมแบบสองทางสามารถขยายและหดกลับได้ภายใต้กำลัง ทำให้สามารถติดตั้งในแนวนอนหรือกลับด้านได้ แม้ว่าการก่อสร้างจะซับซ้อนกว่ามากและต้นทุนก็สูงกว่ามากก็ตาม

การใช้งานที่สำคัญ

• รถดัมพ์และตัวถังแบบดัมพ์ที่ต้องใช้กระบอกสูบ 3–5 ขั้น
• ลิฟท์กรรไกรและแท่นทำงานทางอากาศ
• เครื่องจักรเวทีโรงละครและอุปกรณ์ความบันเทิง
• ส่วนต่อขยายบันไดรถดับเพลิง

กระบอกสูบเหลื่อมสามขั้นที่มีความยาวยุบตัว 600 มม สามารถบรรลุสโตรกที่ขยายออกไปได้เต็มที่ 1,700 มม - ยาวเกือบสามเท่าของความยาวที่หดกลับ ประสิทธิภาพเชิงพื้นที่นี้เป็นไปไม่ได้ที่จะบรรลุผลสำเร็จด้วยกระบอกสูบแบบก้านเดี่ยวแบบธรรมดา

การลดแรงข้ามขั้นตอน

ข้อควรพิจารณาทางวิศวกรรมที่สำคัญประการหนึ่ง: แต่ละขั้นตอนที่ต่อเนื่องกันในกระบอกสูบแบบเหลื่อมจะมีรูที่เล็กกว่าขั้นตอนก่อนหน้า ซึ่งหมายความว่า แรงเอาท์พุตจะลดลงเมื่อกระบอกสูบขยายออกไปอีก . ผู้ออกแบบจะต้องกำหนดขนาดกระบอกสูบตามตำแหน่งโหลดในกรณีที่เลวร้ายที่สุด ซึ่งมักจะเกิดขึ้นที่หรือใกล้ส่วนขยายเต็มที่เมื่อมีแรงเหลือน้อยที่สุด

กระบอกลมไร้ก้าน

กระบอกสูบนิวแมติกแบบไร้ก้านกำจัดก้านลูกสูบแบบเดิมโดยสิ้นเชิง แทนที่จะส่งการเคลื่อนที่ของลูกสูบไปยังแคร่ภายนอกหรือเลื่อนผ่านช่องหรือข้อต่อแม่เหล็ก การออกแบบนี้ เพิ่มระยะชักที่มีประสิทธิภาพเป็นสองเท่าตามระยะเวลาการติดตั้งที่กำหนด เมื่อเปรียบเทียบกับกระบอกสูบแบบแท่งทั่วไป จึงมีคุณค่าอย่างยิ่งในสภาพแวดล้อมที่มีพื้นที่จำกัด

กระบอกสูบไร้ก้านแบบร่องกล

ในการออกแบบร่องเชิงกล (หรือแถบ) ตัวกระบอกสูบจะมีร่องตามยาว ลูกสูบภายในเชื่อมต่อกับแคร่ภายนอกผ่านช่องนี้ แถบโลหะหรือพลาสติกที่ยืดหยุ่นจะปิดผนึกช่องทั้งสองด้านของจุดเชื่อมต่อเพื่อป้องกันการรั่วไหลของอากาศ กระบอกสูบเหล่านี้สามารถรับน้ำหนักด้านข้างได้โดยตรง และเหมาะสำหรับการใช้งานที่ต้องการความแม่นยำในการนำทางสูง

กระบอกสูบไร้ก้านเชื่อมต่อด้วยแม่เหล็ก

กระบอกสูบไร้ก้านที่เชื่อมต่อด้วยแม่เหล็กใช้ลูกสูบภายในแบบปิดผนึกซึ่งมีแม่เหล็กถาวรที่แข็งแกร่ง แคร่ภายนอกที่ติดตั้งแม่เหล็กตรงข้ามจะติดตามการเคลื่อนที่ของลูกสูบผ่านผนังกระบอกสูบโดยไม่มีช่องทางกายภาพ การออกแบบที่ปิดสนิทนี้เหมาะอย่างยิ่งสำหรับ สภาพแวดล้อมในห้องสะอาด อาหารเกรด และสภาพแวดล้อมการชะล้าง เพราะไม่มีช่องให้สิ่งปนเปื้อนเข้าไปหรือสารหล่อลื่นหลุดออกไป ข้อเสียคือความสามารถในการรับน้ำหนักด้านข้างสูงสุดที่ต่ำกว่าเมื่อเทียบกับรุ่นที่มีรูเจาะ

กระบอกสูบไร้ก้านมีความเป็นเลิศ

• หน่วยถ่ายโอนเชิงเส้นในเครื่องบรรจุภัณฑ์และเครื่องติดฉลาก
• ระบบรับส่งแนวนอนในศูนย์เครื่องจักรกลซีเอ็นซี
• การผลิตอุปกรณ์การแพทย์ที่ต้องคำนึงถึงการปนเปื้อน
• ระบบโครงสำหรับตั้งสิ่งของและระยะการวางตำแหน่งแบบหลายแกน

กระบอกสูบไร้ก้านมาตรฐานมีระยะชักตั้งแต่ 50 มม. ถึงมากกว่า 10,000 มม . สำหรับจังหวะที่ยาวมาก แนะนำให้ใช้ตัวกั้นการหมุนและตัวรองรับตรงกลางเพื่อป้องกันการหย่อนของลำกล้องและการเคลื่อนตัวของแคร่

กระบอกลมโรตารี

ในขณะที่กระบอกสูบนิวแมติกส่วนใหญ่สร้างการเคลื่อนที่เชิงเส้น กระบอกลมโรตารีจะเปลี่ยนพลังงานลมอัดเป็นการเคลื่อนที่เชิงมุม (แบบหมุน) มักเรียกว่าตัวกระตุ้นโรตารีแบบนิวแมติก สิ่งเหล่านี้แตกต่างจากมอเตอร์ลม - กระบอกโรตารีผลิตขึ้น การหมุนมุมที่จำกัด (โดยทั่วไปคือ 90°, 180° หรือ 270°) แทนที่จะหมุนอย่างต่อเนื่อง

แอคทูเอเตอร์โรตารีแบบแร็คแอนด์พิเนียน

การออกแบบกระบอกหมุนที่ใช้กันทั่วไปส่วนใหญ่ใช้ลูกสูบเชิงเส้นหนึ่งหรือสองตัวเชื่อมต่อกับเฟืองแร็คซึ่งขับเคลื่อนเพลาเฟือง อากาศจะดันลูกสูบ ชั้นวางจะหมุนเฟือง และแรงบิดจะถูกส่งไปยังเพลาส่งออก การออกแบบชั้นวางคู่ช่วยรักษาสมดุลของน้ำหนักบรรทุกและ แรงบิดเอาต์พุตเกือบสองเท่า สำหรับขนาดรูที่กำหนด มุมการหมุนสามารถปรับได้ผ่านการหยุดภายนอก โดยทั่วไปจะอยู่ระหว่าง 0° ถึง 270°

แอคทูเอเตอร์โรตารีชนิดใบพัด

แอคชูเอเตอร์แบบใบพัดใช้ใบพัด (ใบพัด) ที่ติดอยู่กับเพลาส่งออกภายในตัวเรือนทรงกลม แรงดันอากาศที่ด้านหนึ่งของใบพัดทำให้เพลาหมุน อากาศฝั่งตรงข้ามจะหมุนกลับ การออกแบบใบพัดเดี่ยวอนุญาตให้มากถึง การหมุน 280° ในขณะที่การออกแบบใบพัดคู่นั้นจำกัดอยู่ประมาณนั้น 100° แต่ให้แรงบิดที่สูงกว่าในตัวถังที่กะทัดรัดยิ่งขึ้น

การใช้งานทั่วไป

• การสั่งงานวาล์วในกระบวนการวางท่อ (บอลวาล์วแบบหมุนสี่เลี้ยว, วาล์วปีกผีเสื้อ)
• ตารางดัชนีและการวางตำแหน่งแบบหมุนในระบบการประกอบอัตโนมัติ
• ข้อมือหุ่นยนต์และข้อต่อข้อศอก
• การพลิกส่วนและการวางแนวในสายการถ่ายโอน
• แอคชูเอเตอร์ประตูและฟักบนอุปกรณ์อุตสาหกรรม

กระบอกลมขนาดกะทัดรัดและแบบมีไกด์

กระบอกสูบขนาดกะทัดรัดและแบบมีไกด์เป็นรุ่นพิเศษที่จัดการกับความท้าทายเฉพาะสองประการ: พื้นที่การติดตั้งที่แคบมากและการใช้งานที่ต้องใช้ก้านลูกสูบในการต้านทานการหมุนหรือโหลดด้านข้างโดยไม่ต้องอาศัยระบบนำทางภายนอก

กระบอกสูบคอมแพคจังหวะสั้น

เรียกอีกอย่างว่ากระบอกแพนเค้กหรือกระบอกแบน หน่วยเหล่านี้มีความยาวลำตัวน้อยที่สุดเมื่อเทียบกับกระบอกสูบ โดยทั่วไปแล้วจังหวะจะจำกัดอยู่ที่ 1 มม. ถึง 50 มม . โปรไฟล์แบบแบนทำให้สามารถติดตั้งในพื้นที่จำกัดซึ่งตัวกระบอกสูบมาตรฐานไม่พอดี กรณีการใช้งานทั่วไป ได้แก่ การกด PCB การจ่ายฉลาก และการวางตำแหน่งระดับไมโครในอุปกรณ์เซมิคอนดักเตอร์

กระบอกสูบนำ (Twin-Rod)

กระบอกสูบนำประกอบด้วยก้านลูกสูบสองอันขนานกันซึ่งเชื่อมต่อกับแผ่นด้านหน้าทั่วไป การกำหนดค่านี้ป้องกันการหมุนของก้านและให้ความต้านทานสูงต่อโหลดโมเมนต์ (แรงนอกศูนย์กลาง) กระบอกสูบแบบมีไกด์สามารถรับน้ำหนักด้านข้างได้ มากกว่า 4 ถึง 10 เท่า กว่ากระบอกสูบก้านเดี่ยวมาตรฐานที่มีรูเดียวกัน ทำให้ไม่ต้องใช้ลิเนียร์ไกด์ภายนอกแยกต่างหากในการใช้งานหลายประเภท

กระบอกสูบยูนิตสไลด์

กระบอกสูบแบบสไลด์จะรวมแคร่แบบมีไกด์เข้ากับตัวกระบอกสูบโดยตรง แคร่จะเคลื่อนที่บนแบริ่งเชิงเส้นหรือรางลูกปืนแบบหมุนเวียน และมีพื้นผิวการติดตั้งที่เรียบสำหรับยึดเครื่องมือหรือชิ้นงาน หน่วยออลอินวันเหล่านี้ช่วยลดเวลาในการออกแบบและการประกอบอย่างมากในโครงการระบบอัตโนมัติแบบกำหนดเอง Festo, SMC และ Parker ล้วนนำเสนอชุดสไลด์แบบโมดูลาร์ที่มีความยาวระยะชักและรูปแบบตลับลูกปืนที่เปลี่ยนได้

เปรียบเทียบประเภทกระบอกลมโดยสรุป

รูปแบบการติดตั้งกระบอกสูบและผลกระทบต่อประสิทธิภาพ

ไม่ว่ากระบอกสูบจะเป็นประเภทใดก็ตาม รูปแบบการติดตั้งจะมีผลโดยตรงต่อประสิทธิภาพ อายุการใช้งาน และการจัดการน้ำหนักบรรทุก กระบอกสูบมาตรฐาน ISO 15552 และ NFPA T3.6.7 มีอินเทอร์เฟซการติดตั้งแบบเปลี่ยนได้ ซึ่งช่วยให้การเปลี่ยนจากผู้ผลิตหลายรายทำได้ง่ายขึ้น

• ที่วางเท้า (MS1/MS2): การติดตั้งฐานคงที่ เหมาะอย่างยิ่งสำหรับการผลัก/ดึงในแนวไลน์ที่มีการรับน้ำหนักที่จัดวางอย่างดี การวางแนวที่ไม่ตรงจะส่งแรงกดจากการดัดงอไปยังแกนและซีล
• ตัวยึดหน้าแปลน (MF1/MF2): โบลท์หน้าแปลนด้านหน้าหรือด้านหลังเข้ากับแผ่นเครื่องจักรโดยตรง ยอดเยี่ยมสำหรับการใช้งานที่มีโหลดในแนวแข็งและแข็ง
• ตัวยึด Clevis (MP1/MP3): ช่วยให้กระบอกสูบหมุนได้ในขณะที่โหลดเคลื่อนที่เป็นส่วนโค้ง ใช้กันอย่างแพร่หลายในเครื่องเปิดประตู กลไกการเชื่อมต่อ และระบบเอียง ควรใช้เคลวิสปลายก้าน (MP5) ที่ด้านก้านเพื่อให้ข้อต่อเต็มรูปแบบ
• ที่วางรองแหนบ (MT1/MT4): ช่วยให้ตัวกระบอกสูบแกว่งได้ในระนาบเดียว พบได้ทั่วไปในแท่นพิมพ์อุตสาหกรรมและการขนถ่ายวัสดุที่จำเป็นต้องมีการเคลื่อนที่ของแกน

การติดตั้งที่ไม่ถูกต้องเป็นสาเหตุหนึ่งที่พบบ่อยที่สุดของความล้มเหลวของซีลก่อนกำหนดและการให้คะแนนของก้าน การศึกษาโดยผู้ผลิตกระบอกลมชั้นนำระบุว่า มากกว่า 30% ของความล้มเหลวของกระบอกสูบในภาคสนาม มีสาเหตุมาจากการวางแนวที่ไม่ตรงและการติดตั้งที่ไม่เหมาะสม แทนที่จะเป็นข้อบกพร่องด้านวัสดุหรือการผลิต

ข้อมูลจำเพาะสำคัญที่ควรทำความเข้าใจเมื่อเลือกกระบอกลม

การเลือกกระบอกลมเป็นมากกว่าการเลือกประเภท พารามิเตอร์ทางเทคนิคหลายอย่างต้องได้รับการประเมินร่วมกันเพื่อให้แน่ใจว่ากระบอกสูบทำงานได้อย่างน่าเชื่อถือตลอดอายุการใช้งานที่ตั้งใจไว้

เส้นผ่านศูนย์กลางของรูเจาะและแรงเอาท์พุต

แรงส่งออกถูกกำหนดโดยสูตร F = P × A โดยที่ P คือแรงดันจ่าย และ A คือพื้นที่ลูกสูบที่มีประสิทธิภาพ ที่แรงดันจ่ายมาตรฐานของ 6 บาร์ (87 ปอนด์ต่อตารางนิ้ว) กระบอกสูบเจาะขนาด 50 มม. ให้แรงขับประมาณ 1,178 N บนระยะชักขยาย ในขณะที่กระบอกเจาะขนาด 80 มม. ให้แรงกดประมาณ 3,016 N ขนาดรูเจาะได้รับมาตรฐานตามมาตรฐาน ISO 6432 และ ISO 15552 เพื่อลดความซับซ้อนในการคำนวณขนาดและการจัดหา

ความยาวช่วงชักและความเสี่ยงต่อการโก่งงอ

สำหรับกระบอกสูบช่วงชักยาวภายใต้แรงอัด ก้านลูกสูบสามารถงอได้ (ความล้มเหลวของคอลัมน์) หากเส้นผ่านศูนย์กลางของก้านมีขนาดเล็กเกินไป วิศวกรใช้สูตรคอลัมน์ของออยเลอร์เพื่อตรวจสอบขีดจำกัดการโก่งงอ และผู้ผลิตส่วนใหญ่จะจัดทำแผนภูมิระยะชักที่รวมเอา ปัจจัยด้านความปลอดภัย 3:1 ถึง 5:1 . เมื่อเส้นผ่านศูนย์กลางของแท่งมาตรฐานไม่เพียงพอ ควรระบุตัวเลือกแท่งขนาดใหญ่หรือระบบนำทางภายนอก

อุณหภูมิในการทำงานและวัสดุซีล

ซีลมาตรฐาน NBR (ไนไตรล์) ครอบคลุมอุณหภูมิการใช้งานตั้งแต่ -20°ซ ถึง 80°ซ . สำหรับอุณหภูมิสูงถึง 200°C จะใช้ซีลซิลิโคนหรือ PTFE สำหรับสภาพแวดล้อมที่มีอุณหภูมิต่ำ (เย็นถึง -40°C) มีจำหน่ายโพลียูรีเทนสูตรพิเศษหรือสารประกอบไนไตรล์อุณหภูมิต่ำ การเลือกวัสดุซีลยังได้รับอิทธิพลจากความเข้ากันได้ของตัวกลางด้วย ตัวอย่างเช่น หากใช้กระบอกสูบในสภาพแวดล้อมการแปรรูปอาหารที่มีการชะล้างเป็นประจำโดยใช้สารทำความสะอาดที่มีฤทธิ์กัดกร่อน ซีล EPDM และตัวเรือนสแตนเลสถือเป็นข้อกำหนดที่ถูกต้อง

ระบบลดแรงกระแทกเมื่อสิ้นสุดจังหวะ

ที่ความเร็วรอบสูง ลูกสูบถึงจุดสิ้นสุดของระยะชักโดยไม่มีการรองรับแรงกระแทก จะสร้างแรงกระแทกทางกลอย่างมีนัยสำคัญ ทำให้เกิดเสียงดังและเร่งการสึกหรอของส่วนประกอบภายใน เบาะรองนั่งแบบนิวแมติกแบบปรับได้จะดักจับปริมาณอากาศเล็กน้อยใกล้ถึงจุดสิ้นสุดของจังหวะ ทำให้เกิดการชะลอตัวอย่างต่อเนื่อง เบาะรองนั่งที่ปรับอย่างเหมาะสมสามารถลดแรงกระแทกได้ด้วย 80% ถึง 95% เมื่อเปรียบเทียบกับกระบอกสูบที่ไม่มีเบาะซึ่งทำงานด้วยความเร็วและน้ำหนักเท่ากัน

ปัจจัยการบำรุงรักษาที่ช่วยยืดอายุการใช้งานของกระบอกลม

แม้แต่กระบอกนิวแมติกคุณภาพสูงสุดก็ยังทำงานล้มเหลวก่อนเวลาอันควรหากระบบที่กระบอกทำงานไม่ได้รับการบำรุงรักษาอย่างเหมาะสม ปัจจัยต่อไปนี้มีความสำคัญที่สุด

คุณภาพอากาศและการกรอง

การปนเปื้อนของความชื้นและอนุภาคในอากาศอัดเป็นสาเหตุหลักของการกัดกร่อนภายในและการเสื่อมสภาพของซีล คุณภาพอากาศ ISO 8573-1 Class 3 (อนุภาค ≤ 5 µm, จุดน้ำค้างแรงดัน ≤ 3°C, ความเข้มข้นของน้ำมัน ≤ 1 มก./ลบ.ม.) โดยทั่วไปเป็นที่ยอมรับว่าเป็นมาตรฐานขั้นต่ำสำหรับกระบอกสูบนิวแมติก การใช้ชุด FRL (ตัวกรอง-ควบคุม-หล่อลื่น) ที่เหมาะสมในแต่ละวงจรจะช่วยยืดอายุซีลได้ สองถึงสามครั้ง เมื่อเปรียบเทียบกับระบบที่ไม่มีการกรองและไม่มีการหล่อลื่น

แนวทางปฏิบัติในการหล่อลื่น

กระบอกสูบนิวแมติกสมัยใหม่มักได้รับการหล่อลื่นล่วงหน้าด้วยจาระบีที่มีอายุการใช้งานยาวนาน และออกแบบมาสำหรับระบบอากาศที่ไม่มีการหล่อลื่น การเติมสารหล่อลื่นละอองน้ำมันลงในกระบอกสูบดังกล่าวสามารถชะล้างจาระบีที่ใช้จากโรงงานและทำให้อายุการใช้งานสั้นลงได้ ตรวจสอบกับผู้ผลิตเสมอว่าแนะนำให้ใช้หรือห้ามใช้การหล่อลื่นแบบท่อลมสำหรับกระบอกสูบรุ่นใดรุ่นหนึ่งโดยเฉพาะ

ก้านปัดน้ำฝนและการปนเปื้อนภายนอก

ในสภาพแวดล้อมที่เต็มไปด้วยฝุ่นหรือสกปรก เศษซากที่เกาะติดกับก้านลูกสูบจะถูกดึงกลับเข้าไปในกระบอกสูบในแต่ละจังหวะการดึงกลับ ซึ่งทำหน้าที่เป็นสารกัดกร่อนบนซีลก้านลูกสูบ ซีลปัดน้ำฝนก้าน — หรือที่เรียกว่าแหวนขูด — เป็นคุณสมบัติมาตรฐานสำหรับกระบอกสูบอุตสาหกรรมส่วนใหญ่ แต่ควรได้รับการตรวจสอบและเปลี่ยนใหม่โดยเป็นส่วนหนึ่งของกำหนดการบำรุงรักษาเชิงป้องกัน โดยทั่วไปทุกครั้ง 6 ถึง 12 เดือน ในสภาพแวดล้อมที่มีการปนเปื้อนสูง

วิธีการเลือกประเภทกระบอกลมให้เหมาะสม

การลดประเภทกระบอกสูบที่ถูกต้องให้แคบลงสำหรับการใช้งานที่กำหนดจะต้องผ่านกระบวนการตัดสินใจที่ตรงไปตรงมาตามความต้องการด้านการทำงาน

1. กำหนดประเภทการเคลื่อนไหว: การเคลื่อนที่ที่ต้องการนั้นเป็นเชิงเส้น เชิงมุม หรือแบบหมุนหรือไม่ การเคลื่อนที่เชิงเส้นชี้ไปที่กระบอกสูบมาตรฐาน ไร้ก้าน กะทัดรัด หรือทรงกระบอกนำทาง การเคลื่อนที่เชิงมุมชี้ไปที่แอคทูเอเตอร์แบบหมุน
2. กำหนดข้อกำหนดด้านกำลัง: คำนวณภาระรวมทั้งแรงเสียดทาน ความเฉื่อย และส่วนประกอบแรงโน้มถ่วงในแนวดิ่ง เพิ่มปัจจัยด้านความปลอดภัยอย่างน้อย 1.5× และเลือกเส้นผ่านศูนย์กลางของรูจากตารางแรงของผู้ผลิต
3. สร้างจังหวะ: หากระยะชักสั้นและมีพื้นที่จำกัด กระบอกสูบขนาดกะทัดรัดก็เหมาะสม หากระยะชักยาวแต่ความยาวในการติดตั้งถูกจำกัด ควรพิจารณากระบอกสูบไร้ก้านหรือแบบเหลื่อม
4. ประเมินสภาพแวดล้อม: อุณหภูมิสุดขั้ว การสัมผัสสารเคมี ข้อกำหนดในการชะล้าง และระดับฝุ่น ล้วนส่งผลต่อวัสดุตัวถัง ตัวเลือกซีล และข้อกำหนดคุณสมบัติการตกแต่งพื้นผิว
5. ตรวจสอบอัตรารอบและรอบการทำงาน: การใช้งานที่ความเร็วสูงและรอบสูงจำเป็นต้องมีการกันกระแทกที่เหมาะสม ขนาดพอร์ตที่เพียงพอ และสารประกอบซีลที่ทนทานต่อความร้อนเพื่อรองรับความร้อนที่เกิดจากการบีบอัดซ้ำ ๆ
6. ประเมินข้อกำหนดไซด์โหลดและโมเมนต์โหลด: หากกระบอกสูบจะต้องรับแรงนอกแกน กระบอกสูบนำหรือตัวนำเชิงเส้นภายนอกถือเป็นสิ่งสำคัญเพื่อป้องกันซีลก้านและบูชสึกหรอก่อนกำหนด

ด้วยการปฏิบัติตามแนวทางที่มีโครงสร้างนี้ วิศวกรส่วนใหญ่สามารถระบุประเภทและขนาดกระบอกนิวแมติกที่ถูกต้องได้อย่างมั่นใจในความพยายามครั้งแรก หลีกเลี่ยงการออกแบบใหม่และรอบการเปลี่ยนที่มีค่าใช้จ่ายสูงในภายหลังในโครงการ
