MI ซีรีส์ สเตนเลส มินิกระบอก ผู้จัดจำหน่าย

บ้าน / สินค้า / กระบอกลม / กระบอกมินิ / MI ซีรีส์ สเตนเลส มินิกระบอก

MI ซีรีส์ สเตนเลส มินิกระบอก MI ซีรีส์ สเตนเลส มินิกระบอก
  • MI ซีรีส์ สเตนเลส มินิกระบอก
  • MI ซีรีส์ สเตนเลส มินิกระบอก
กระบอกมินิ

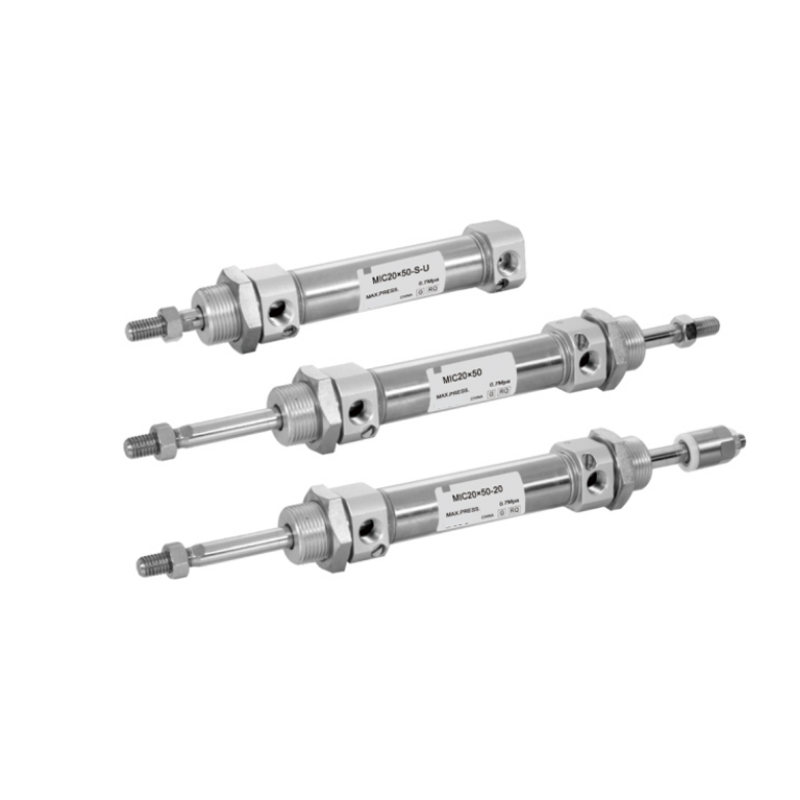

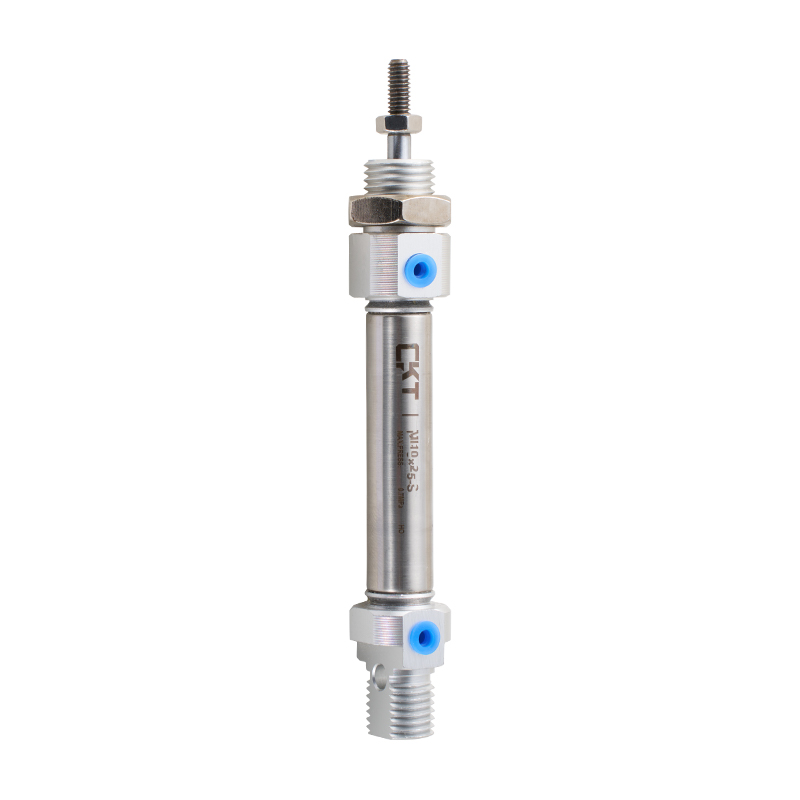

MI ซีรีส์ สเตนเลส มินิกระบอก

1. ฝาครอบด้านหน้าและด้านหลังมีแผ่นป้องกันการชนแบบตายตัวเพื่อลดแรงกระแทกจากการถอยหลังของกระบอกสูบ
2. ฝาครอบด้านหลังหลายประเภททำให้การติดตั้งกระบอกสูบสะดวกยิ่งขึ้น
3. ฝาครอบด้านหน้าและด้านหลังและตัวเครื่องสแตนเลสใช้โครงสร้างกลิ้งแบบตรึงซึ่งมีความน่าเชื่อถือในการเชื่อมต่อ
4. ตัวกระบอกสูบทำจากสแตนเลสเพื่อให้กระบอกสูบสามารถปรับให้เข้ากับสภาพแวดล้อมการทำงานที่มีฤทธิ์กัดกร่อนทั่วไป
5. ลูกค้าสามารถเลือกกระบอกสูบตามข้อกำหนดต่างๆ และอุปกรณ์เสริมในการติดตั้งกระบอกสูบได้

อีเมล: manager@cktworld.com
ดาวน์โหลด
ก่อนหน้า：CG1 ซีรีส์ กระบอกสูบแสงแบบก้านสูบเดี่ยว
ถัดไป：มินิกระบอกอะลูมิเนียมอัลลอยด์ MAL Series
  • เส้นผ่านศูนย์กลางภายใน (มม.) 8 10 12 16 20 25 32 40
    ประเภทการดำเนินการ ประเภทการแสดงสองครั้ง, ประเภทการอัดรีดแบบออกฤทธิ์เดี่ยว, ประเภทการแนะนำการแสดงเดี่ยว
    - ประเภทกันกระแทกแบบ Double Acting
    สื่อการทำงาน อากาศ
    ช่วงแรงดันใช้งาน ประเภทการแสดงสองครั้ง 0.1~1.0MPa(14~145Psi)
    ประเภทการแสดงเดี่ยว 0.2~1.0MPa(28~145Psi)
    รับประกันความทนแรงดัน 1.5MPa(215Psi)
    ช่วงอุณหภูมิในการทำงาน °C -20~70
    ช่วงความเร็วในการทำงาน ประเภทการแสดงสองครั้ง: 30–800
    ประเภทการแสดงเดี่ยว: 50–800
    ช่วงความอดทนในการเดินทาง 0~150(0~ 1.0)     >150 14(0~ 1.0)
    ประเภทบัฟเฟอร์ ซีรีส์ MIC: กันกระแทกแบบปรับได้;
    ซีรีส์อื่นๆ:แผ่นป้องกันการชนกัน
    เส้นผ่านศูนย์กลางการครอบครอง M5×0.8 พีที1/8 PT1/4

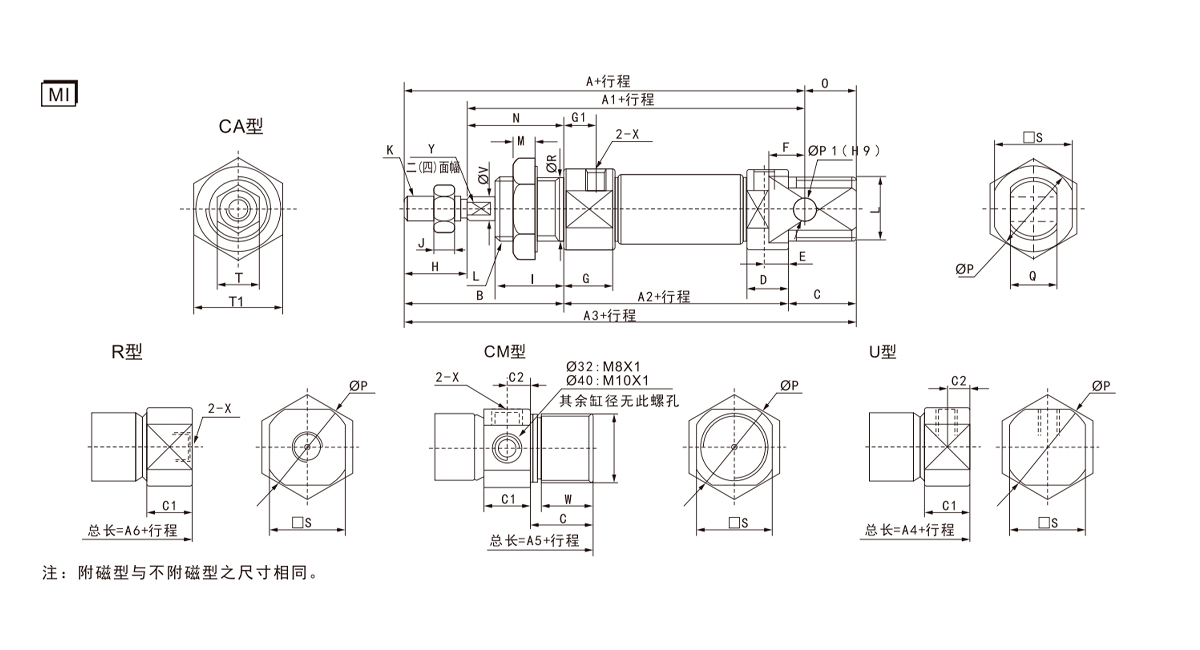

  • เส้นผ่านศูนย์กลางกระบอกสูบ/สัญลักษณ์ A A1 A2 A3 A4 A5 A6 B C ค1 ค2 D E F G G1 H I
    8 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    10 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    12 91 75 50 105 88 - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    16 98 82 56 111 94 111 94 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    20 115 95 62 126 106 126 106 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20
    25 1256 104 65 137 114.5 137 115 50 22 16 8 16 8 12 16 8 22 22
    32 - - - - 125 140 126 58 14 16.5 9 - - - 16.5 9 20 30
    40 - - - - 158 174 158 69 16 22 12 - - - 22 12 24 35

    เส้นผ่านศูนย์กลางกระบอกสูบ/สัญลักษณ์ J K L M N 0 P ป1 Q R S T T1 X V W Y
    8 2.2 M4×0.7 M12×1.25 6 16 10 17 4 8 12 15 7 17 M5×0.8 4 - -
    10 2.2 M4×0.7 M12×1.25 6 16 10 17 4 8 12 15 7 17 M5×0.8 4 - -
    12 5 M6×1.0 M16×1.5 6 22 14 20 6 12 16 18 10 22 M5×0.8 6 - 5
    16 5 M6×1.0 M16×1.5 6 22 13 22 6 12 16 20 10 22 M5×0.8 6 13.5 5
    20 6 M8×1.25 M22×1.5 7 24 11 29 8 16 22 25 12 29 พีที1/8 8 16.5 6
    25 6 M10×1.25 M22×1.5 7 28 11 33.5 8 16 22 30 17 29 พีที1/8 10 18.5 8
    32 6 M10×1.25 M30×1.5 7 38 - 37.5 - - 30 34.5 17 36 พีที1/8 12 10.5 10
    40 7 M12×1.25 M38×1.5 8 45 - 46.5 - - 38 42.5 17 46 พีที1/4 16 12.5 14

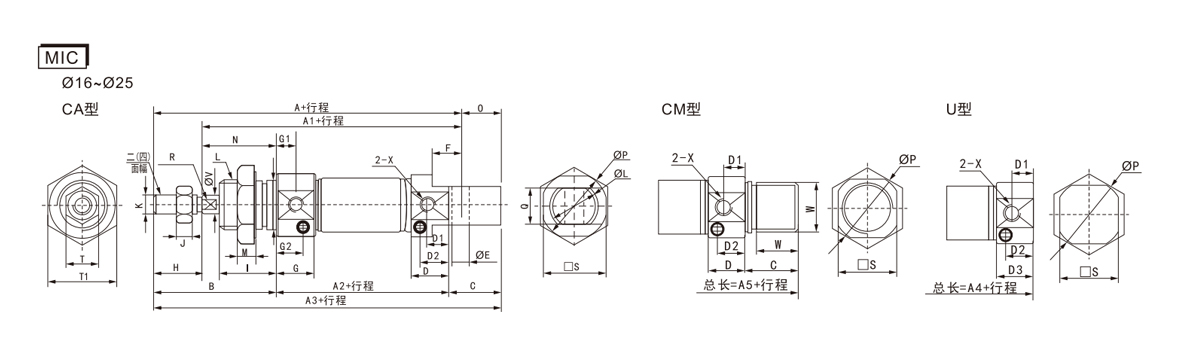

    เส้นผ่านศูนย์กลางกระบอกสูบ/สัญลักษณ์ A A1 A2 A3 A4 A5 B C D D1 D2 D3 E F G G1 G2
    16 98 82 56 111 94 111 38 17 12.1 7 9 12.1 6 9 12.5 7.5 9.5
    20 115 95 62 126 106 126 44 20 14.5 7.5 10.5 14.5 8 12 14.5 7.5 10.5
    25 126 104 65 137 113.5 137 50 22 16 8 10.5 14.5 8 12 16 8 12

    เส้นผ่านศูนย์กลางกระบอกสูบ/สัญลักษณ์ H
    I     		J K L M N 0 P Q R S T T1 V W X
    16 16 17 5 M6×1.0 M16×1.5 6 22 13 22 12 5 20 10 22 6 13.5 M5×0.8
    20 20 20 6 M8×1.25 M22×1.5 7 24 11 29 16 6 25 12 29 8 16.5 พีที1/8
    25 22 22 6 M10×1.25 M22×1.5 7 28 11 33.5 16 8 30 17 29 10 18.5 พีที1/8

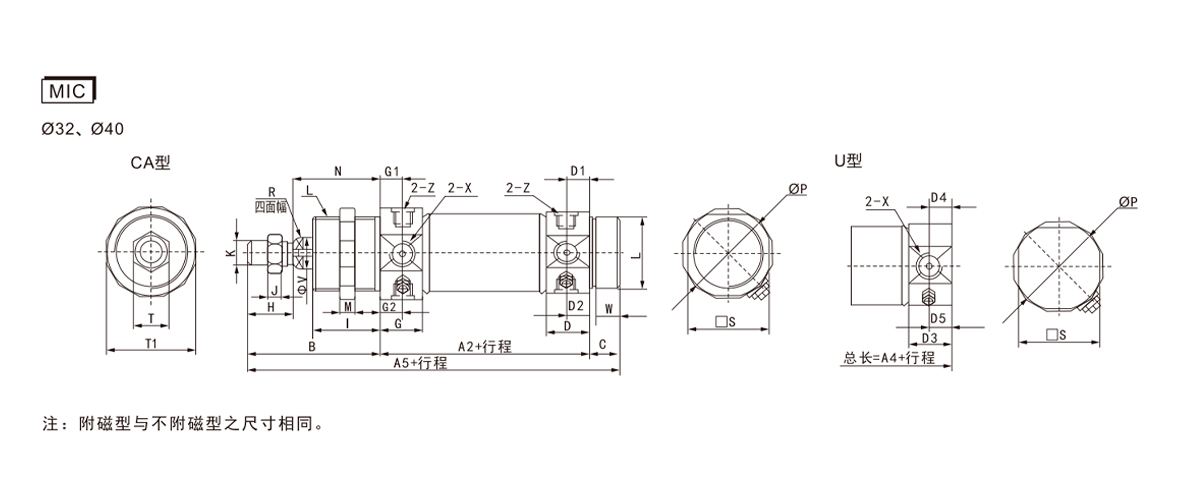

    เส้นผ่านศูนย์กลางกระบอกสูบ/สัญลักษณ์ A2 A4 A5 B C D D1 D2 D3 D4 D5 G G1 G2 H I J K
    32 68 124 140 58 14 16.5 9 11.5 14.5 7.5 11 16.5 9 11.8 20 30 6 M10×1.25
    40 89 157.5 174 69 16 22 12 12 21.5 11.5 14 22 12 12 24 35 7 M12×1.25

    เส้นผ่านศูนย์กลางกระบอกสูบ/สัญลักษณ์ L M N P S T T1 V W X
    32 M30×1.5 7 38 17.5 34.5 17 36 12 10.5 พีที1/8
    40 M38×1.5 8 45 46.5 42.5 17 46 16 12.5 พีที1/4

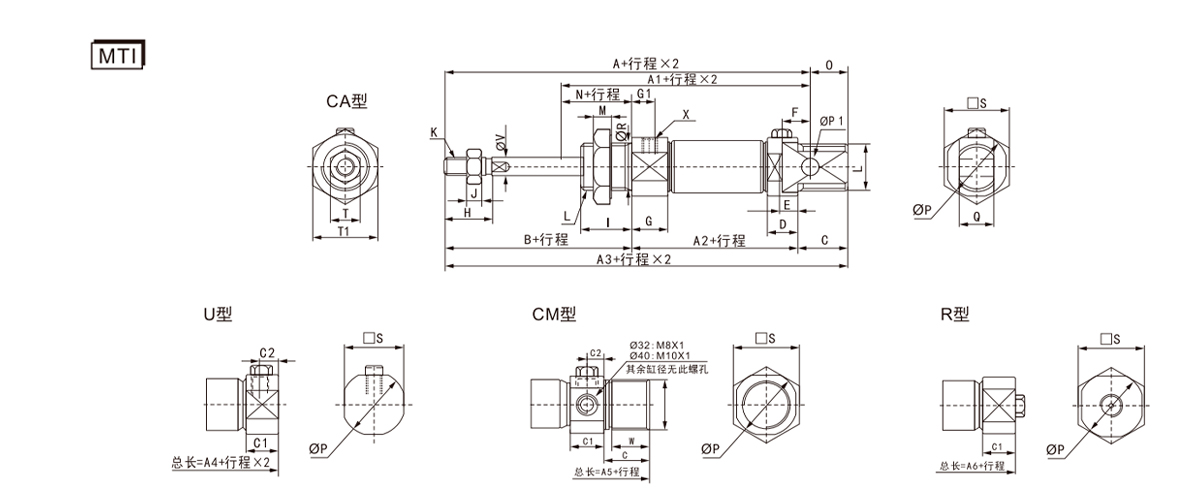

    สัญลักษณ์ A A1 A2 A3 A4
    เส้นผ่านศูนย์กลางกระบอกสูบ/จังหวะ 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150
    8 101 - 89 - - 71 - - 111 - - 99 - -
    10 101 - - 89 - - 71 - - 111 - - 99 - -
    12 116 - - 100 - - 75 - - 130 - - 113 - -
    16 123 148 - 107 132 - 81 106 - 136 161 - 119 144 -
    20 140 165 190 120 145 170 87 112 137 151 176 201 131 156 181
    25 151 176 201 129 154 179 90 115 140 162 187 212 139.5 164.5 189.5
    32 - - - - - - - - - - - 150 175 200
    40 - - - - - - - - - - - 183 208 233

    สัญลักษณ์ A5 A6 B C ค1 ค2 D E F G G1 H I J
    เส้นผ่านศูนย์กลางกระบอกสูบ/จังหวะ 0~50 51~100 101~150 0~50 51~100 101~150
    8 - - - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    10 - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    12 - - - - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    16 136 161 - 119 144 - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    20 151 176 201 131 156 181 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20 6
    25 162 187 212 140 165 190 50 22 16 8 16 8 12 16 8 22 22 6
    32 165 190 215 151 176 201 58 14 16.5 9 - - - 16.5 9 20 30 6
    40 199 224 249 183 208 233 69 16 22 12 - - - 22 12 24 35 7

    เส้นผ่านศูนย์กลางกระบอกสูบ/สัญลักษณ์ K L M N O P ป1 Q R S T T1 X V W Y
    8 M4×0.7 M12×1.25 6 16 10 17 4 8 12 15 7 17 M5×0.8 4 -
    10 M4×0.7 M12×1.25 6 16 10 17 4 8 12 15 7 17 M5×0.8 4 - -
    12 M6×1.0 M16×1.5 6 22 14 20 6 12 16 18 10 22 M5×0.8 6 - 5
    16 M6×1.0 M16×1.5 6 22 13 20 6 12 16 20 10 22 M5×0.8 6 13.5 5
    20 M8×1.25 M22×1.5 7 24 11 29 8 16 22 25 12 29 พีที1/8 8 16.5 6
    25 M10×1.25 M22×1.5 7 28 11 33.5 8 16 22 30 17 29 พีที1/8 10 18.5 8
    32 M10×1.25 M30×1.5 7 38 - 37.5 - - 30 34.5 17 36 พีที1/8 12 10.5 10
    40 M10×1.25 M38×1.5 8 45 - 46.5 - - 38 42.5 17 46 พีที1/4 16 12.5 14

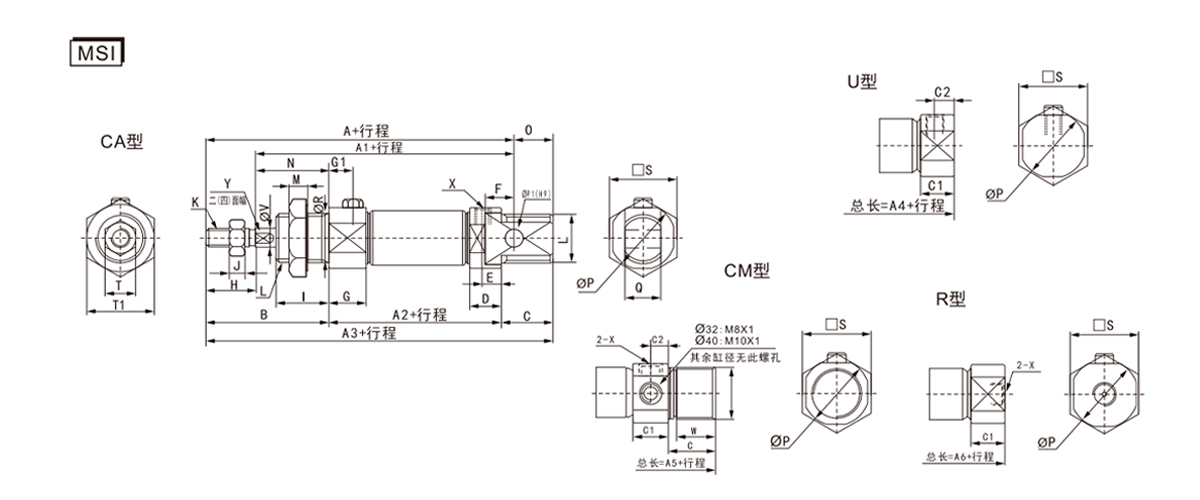

    เส้นผ่านศูนย์กลางกระบอกสูบ/สัญลักษณ์ A A1 A2 B B1 C D G G1 H 1 J K L M T T1 V X
    8 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4×0.7 M12×1.25 6 7 17 4 M5×0.8
    10 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4×0.7 M12×1.25 6 7 17 4 M5×0.8
    12 128 52 128 21 21 14.5 5 (สองด้าน) 12.5 8 14 17 5 M6×1.0 M16×1.5 6 10 22 6 M5×0.8
    16 134 58 134 21 21 13.5 5 (สองด้าน) 12.5 8 14.5 17 5 M6×1.0 M16×1.5 6 10 22 6 M5×0.8
    20 150 62 151 24 25 16.5 6 (สองด้าน) 14.5 7.5 18 20 6 M8×1.25 M22×1.5 7 12 29 8 พีที1/8
    25 165 65 164 28 27 18.5 8 (สี่ด้าน) 16 8 20.5 22 6 M10×1.25 M22×1.5 7 17 29 10 พีที1/8
    32 184 68 183 28 27 26.5 10 (สี่ด้าน) 16.5 9 17.5 30 6 M10×1.25 M30×1.5 7 17 36 12 พีที1/8
    40 227 89 221 34 28 31.5 14 (สี่ด้าน) 22 12 21 35 7 M10×1.25 M38×1.5 8 17 46 16 พีที1/4

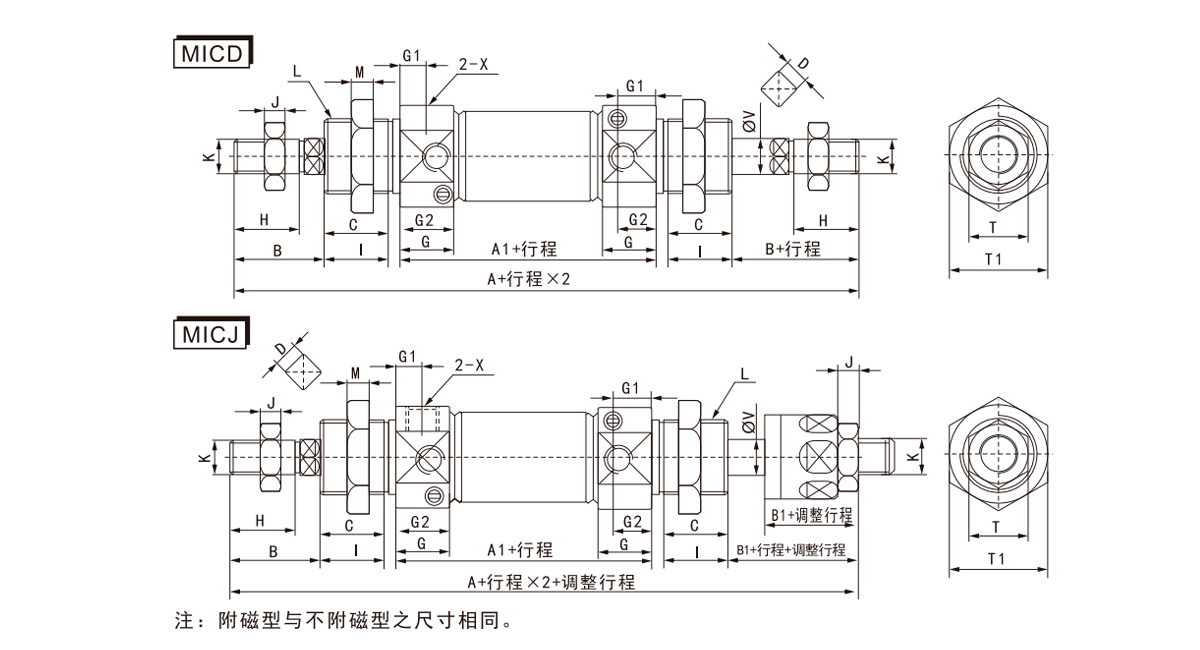

    สัญลักษณ์/Cylinder diameter 16 20 25 32 40
    A 132.4 150 165 184 227
    A1 56.4 62 65 68 89
    A2 132.4 151 164 183 221
    B 21 24 28 28 34
    B1 21 25 27 27 28
    C 13.5 16.5 18.5 26.5 31.5
    D 5 (สองด้าน) 6 (สองด้าน) 8 (สี่ด้าน) 10 (สี่ด้าน) 14 (สี่ด้าน)
    G 12.5 14.5 16 16.5 22
    G1 7.5 7.5 8 9 12
    G2 9.5 10.5 12 11.8 12
    H 14.5 18 20.5 17.5 21
    I 17 20 22 30 35
    J 5 6 6 9 7
    K M6×1 M8×1.25 M10×1.25 M10×1.25 M12×1.25
    L M16×1.5 M22×1.5 M22×1.5 M30×1.5 M38×1.5
    M 6 7 7 7 8
    T 10 12 17 17 17
    T1 22 29 29 36 46
    V 6 8 10 12 16
    X M5×0.8 พีที1/8 พีที1/8 พีที1/8 พีที1/8

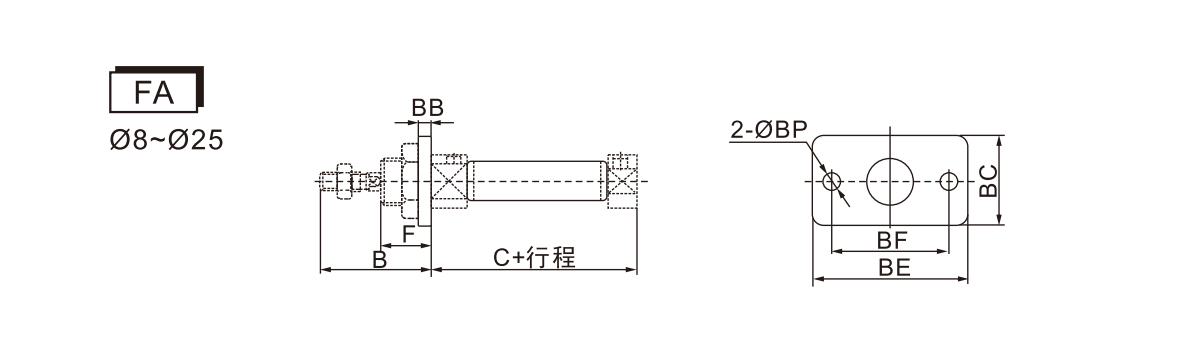

    สัญลักษณ์/Cylinder diameter 8 10 12 16 20 25
    B 28 28 38 38 44 50
    C 46 46 50 56 62 65
    บีบี 3 3 4 4 5 5
    พ.ศ 22 22 30 30 40 40
    พ.ศ 40 40 52 52 66 66
    แฟน 30 30 40 40 50 50
    บีพี 4.5 4.5 5.5 5.5 6.6 6.6
    F 12 12 17 17 20 22

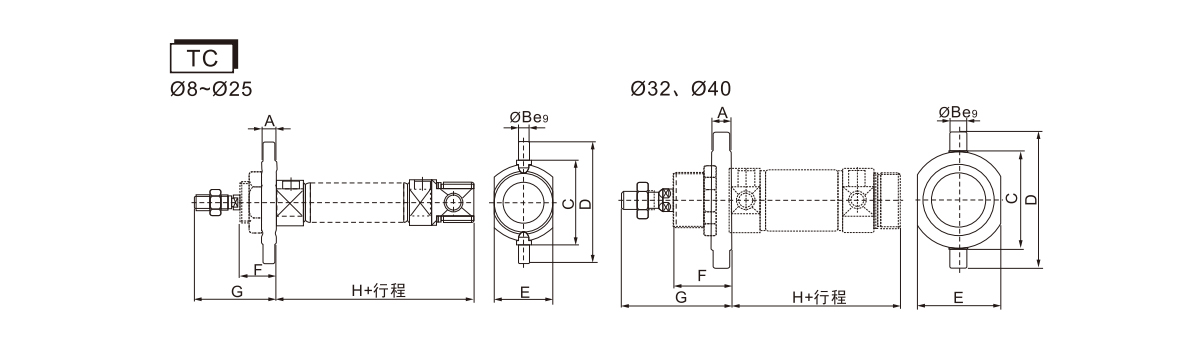

    สัญลักษณ์/Cylinder diameter 8 10 12 16 20 25 32 40
    A 6 6 8 8 8 8 11 12
    B 4 4 6 6 6 6 9 10
    C 26 26 38 38 46 46 54 64
    D 38 38 58 58 66 66 74 84
    E 20 20 25 25 32 32 45 55
    F 12 12 17 17 20 22 30 35
    G 28 28 38 38 44 50 58 69
    H 58 58 67 73 82 87 82 101

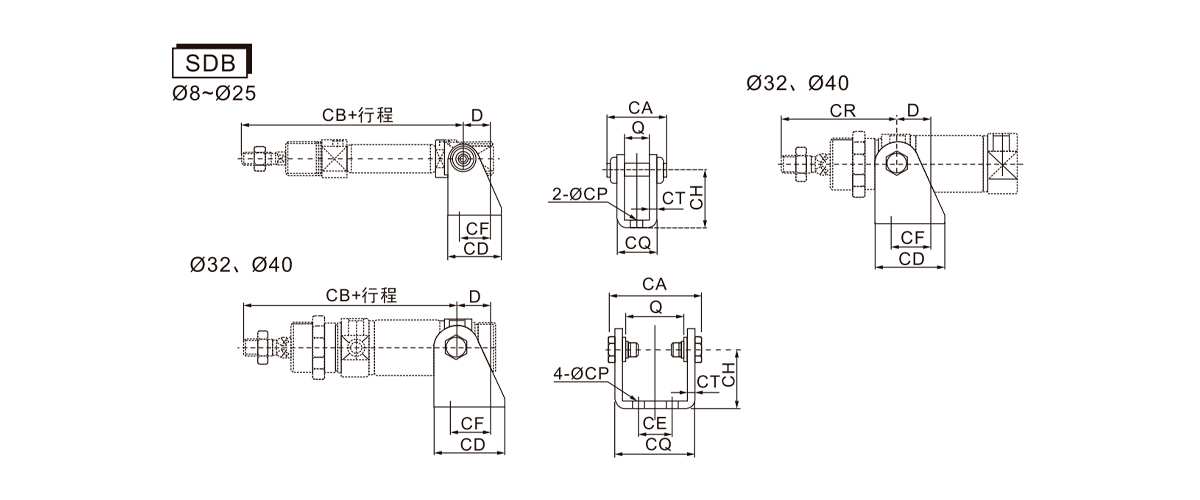

    สัญลักษณ์/Cylinder diameter 8 10 12 16 20 25 32 40
    D 11 11 13 13 16 16 20 27
    Q 8.1 8.1 12.1 12.1 16.1 16.1 34.6 42.6
    แคลิฟอร์เนีย 18.4 18.4 28 28 38 38 55.6 69.6
    ซีบี 76 76 91 98 115 126 117 146
    ซีดี 20 20 25 25 32 32 41 52
    ซีอี - - - - - - 20 28
    ซีเอฟ 12.5 12.5 15 15 20 20 24 30
    ช 24 24 27 27 30 30 35 40
    ซีพี 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    ซีคิว 13.1 13.1 18.1 18.1 24.1 24.1 46.6 58.6
    กะรัต 2.5 2.5 3 3 4 4 4 5
    CR - - - - - - 67 81

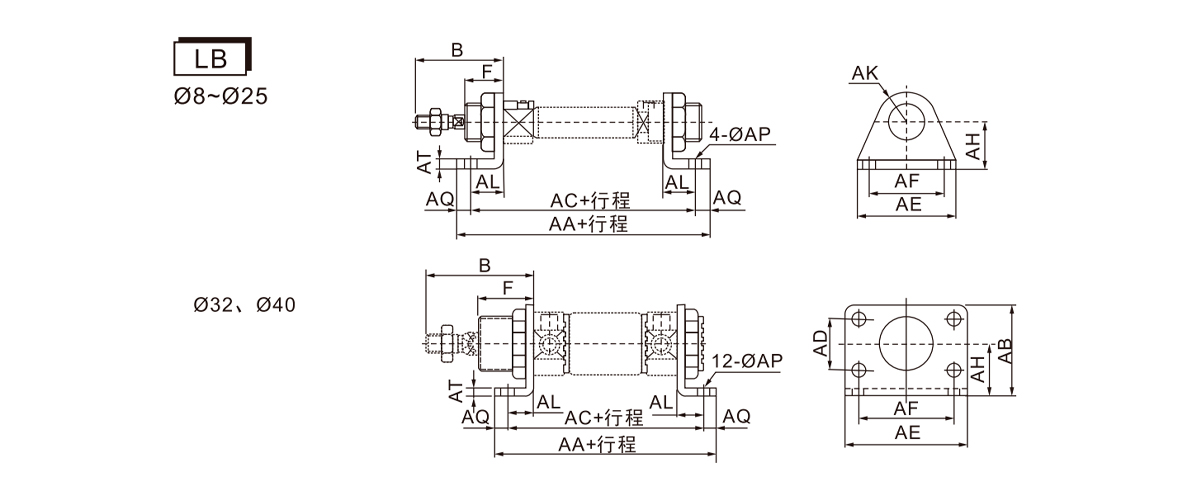

    สัญลักษณ์/Cylinder diameter 8 10 12 16 20 25 32 40
    B 28 28 38 38 44 50 58 69
    F 12 12 17 17 20 22 30 35
    เอเอ 78 78 90 96 112 115 110 149
    เอบี - - - - - - 49 58
    เครื่องปรับอากาศ 68 68 78 84 96 99 96 129
    ค.ศ - - - - - - 28 30
    เออี 35 35 42 42 54 54 66 80
    เอเอฟ 25 25 32 32 40 40 52 60
    อา 16 16 20 20 25 25 28 33
    อลาสก้า 10 10 13 13 20 20 - -
    อัล 11 11 14 14 17 17 14 20
    เอพี 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    เอคิว 5 5 6 6 8 8 7 10
    ที่ 3 3 4 4 5 5 4 5
