มินิกระบอกอะลูมิเนียมอัลลอยด์ MAL Series ผู้จัดจำหน่าย

บ้าน / สินค้า / กระบอกลม / กระบอกมินิ / มินิกระบอกอะลูมิเนียมอัลลอยด์ MAL Series

มินิกระบอกอะลูมิเนียมอัลลอยด์ MAL Series มินิกระบอกอะลูมิเนียมอัลลอยด์ MAL Series มินิกระบอกอะลูมิเนียมอัลลอยด์ MAL Series
  • มินิกระบอกอะลูมิเนียมอัลลอยด์ MAL Series
  • มินิกระบอกอะลูมิเนียมอัลลอยด์ MAL Series
  • มินิกระบอกอะลูมิเนียมอัลลอยด์ MAL Series
กระบอกมินิ

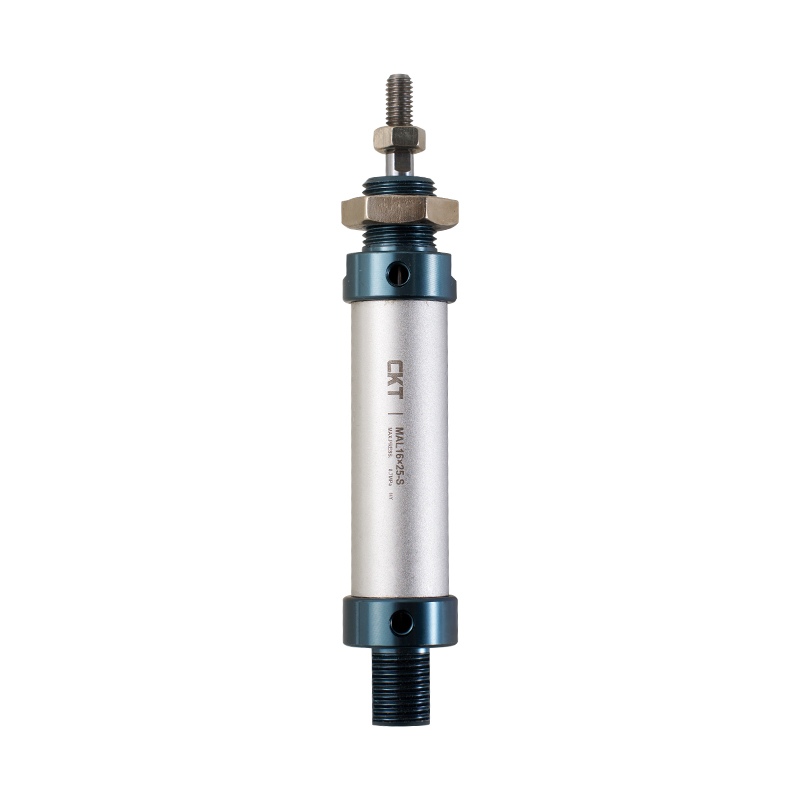

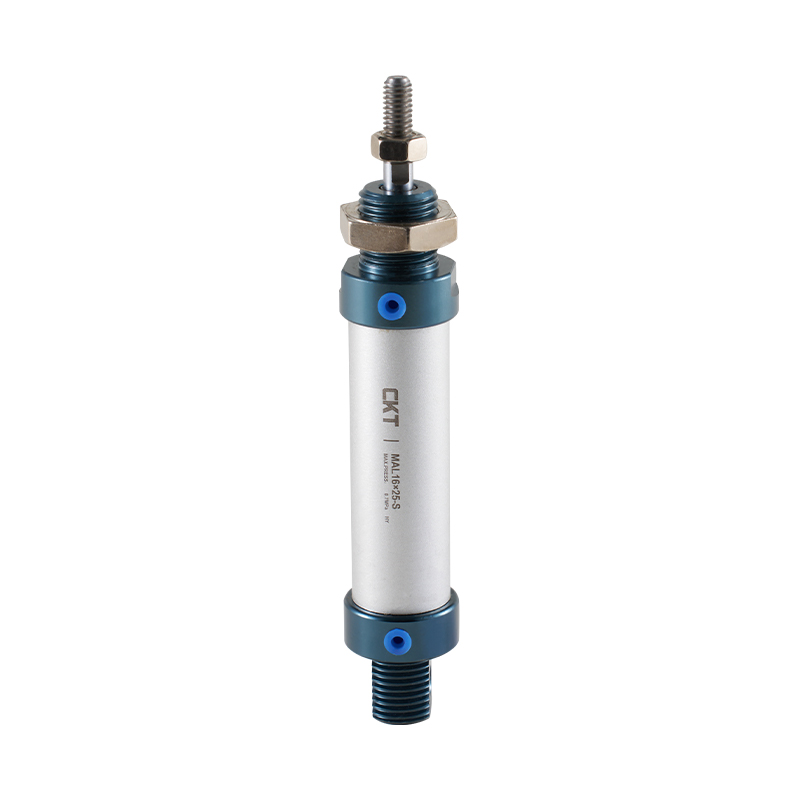

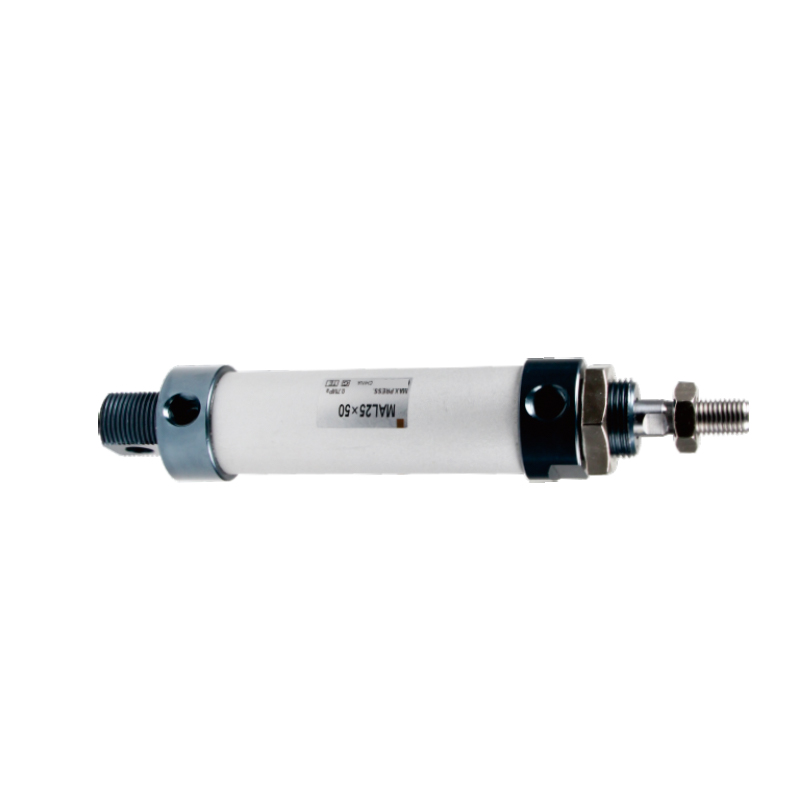

มินิกระบอกอะลูมิเนียมอัลลอยด์ MAL Series

1. ใช้มาตรฐานของบริษัทและใช้ตัวกระบอกท่อกลมอลูมิเนียม
2. ฝาครอบด้านหน้าและด้านหลังเชื่อมต่อกับท่อกระบอกสูบด้วยเกลียว
3. ซีลลูกสูบใช้โครงสร้างการปิดผนึกสองทางรูปทรงพิเศษที่มีขนาดกะทัดรัดและฟังก์ชั่นการจัดเก็บน้ำมัน
4. ฝาครอบด้านหน้าใช้ตัวนำทางตลับลูกปืนแบบหล่อลื่นในตัวพร้อมการหล่อลื่นและประสิทธิภาพการนำทางที่ดี
5. รูปแบบฝาครอบด้านหลังที่หลากหลายทำให้การติดตั้งกระบอกสูบสะดวกยิ่งขึ้น
6. ลูกค้าสามารถเลือกกระบอกสูบตามข้อกำหนดต่างๆ และอุปกรณ์เสริมในการติดตั้งกระบอกสูบได้

อีเมล: manager@cktworld.com
ดาวน์โหลด
ก่อนหน้า：MI ซีรีส์ สเตนเลส มินิกระบอก
ถัดไป：MA ซีรีส์ กระบอกสูบ สเตนเลส ขนาดเล็ก
  • เส้นผ่านศูนย์กลางภายใน (มม.) 20 25 32 40
    ประเภทการดำเนินการ ซีรีส์ MSAL และ MTAL ประเภทการแสดงเดี่ยว
    ซีรี่ย์อื่นๆ ประเภทลูกสูบ
    สื่อการทำงาน อากาศ
    ช่วงความดัน ประเภทลูกสูบ 0.1~1.0MPa(14~145Psi)
    ประเภทการแสดงเดี่ยว 0.2~1.0MPa(28~145Psi)
    รับประกันความทนแรงดัน 1.5MPa(215Psi)
    ช่วงอุณหภูมิในการทำงาน °C -20~70
    ช่วงความเร็วในการทำงาน ประเภทการแสดงเดี่ยว：50~800mm/s
    ประเภทปฏิกิริยา: 30 ~ 800 มม. / วินาที
    ช่วงความอดทนในการเดินทาง 0~150 10 >150*1.4
    ประเภทบัฟเฟอร์ แผ่นกันชน
    * เส้นผ่านศูนย์กลางการครอบครอง พีที1/8 พีที1/4
    *มีประเภทเกลียว NPT และ G สำหรับการเชื่อมต่อ โปรดเลือก

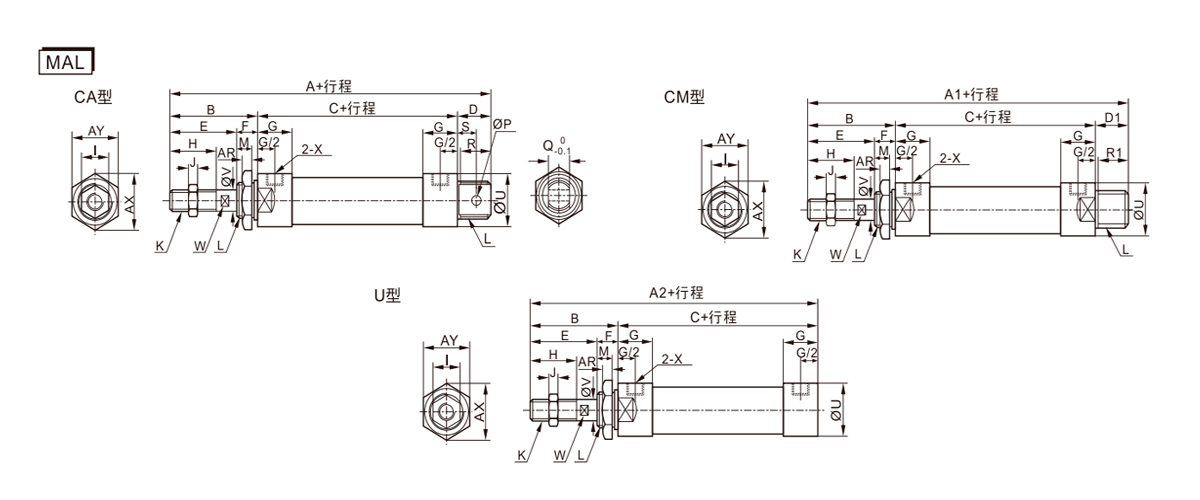

  • เส้นผ่านศูนย์กลาง/สัญลักษณ์ของกระบอกสูบ A A1 A2 B C D D1 E F G H I J K L M P Q R R1 S U V W X เออาร์ ขวาน เอย์
    16 107 108 92 40 51 16 16 24 16 10 16 10 5 M6×1 M16×1.5 14 6 12 16 12 10 22 9 6 PTM5 6 25 22
    20 131 122 110 40 70 21 12 28 12 16 20 12 5 M8×1.25 M22×1.5 10 8 16 19 12 12 29 8 0 พีที1/8 7 33 29
    25 135 128 114 44 70 21 14 30 14 16 22 17 6 M10×1.25 M22×1.5 12 8 16 19 14 12 34 10 8 พีที1/8 7 33 29
    32 141 128 114 44 70 21 14 30 14 16 22 17 6 M10×1.25 M24×2.0 12 10 16 25 14 15 39.5 12 10 พีที1/8 8 37 32
    40 143 130 116 46 92 27 14 32 14 16 24 19 7 M12×1.25 M30×2.0 12 12 20 25 14 15 49.5 16 14 พีที1/4 9 47 41

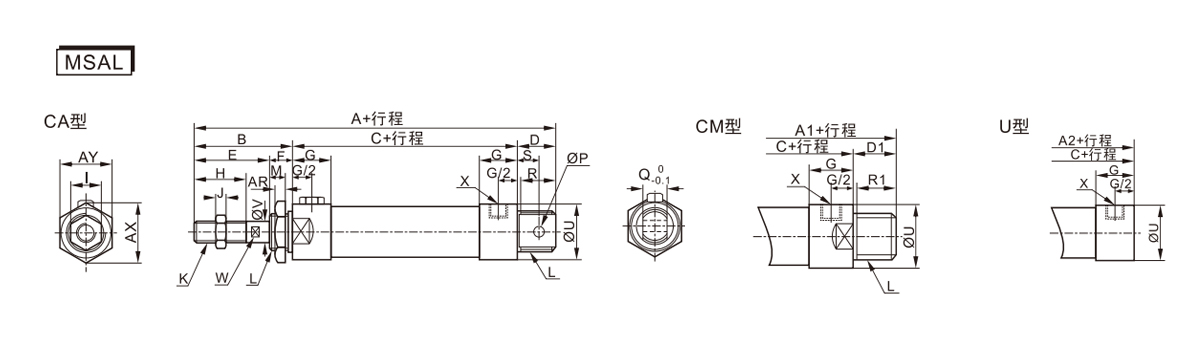

    สัญลักษณ์ A A1 A2 B C D D1 E F
    เจาะ/จังหวะ 0~50 51~100 ≥101 0~50 51~100 ≥101 0~50 51~100 ≥101 0~50 51~100 ≥101
    20 156 181 206 147 172 197 135 160 185 40 95 120 145 21 12 28 12
    25 160 185 210 153 178 203 139 164 189 44 95 120 145 21 14 30 14
    32 166 191 216 153 178 203 139 164 189 44 95 120 145 27 14 30 14
    40 190 215 240 177 202 227 163 188 213 46 117 142 167 27 14 32 14

    เส้นผ่านศูนย์กลาง/สัญลักษณ์ของกระบอกสูบ G H 1 J K L M P Q R R1 S U V W X เออาร์ ขวาน เอย์
    20 16 20 12 6 M8×1.25 M22×1.5 10 8 16 19 10 12 29 8 6 พีที1/8 7 33 29
    25 16 22 17 6 M10×1.25 M22×1.5 12 8 16 19 12 12 34 10 8 พีที1/8 7 33 29
    32 16 22 17 6 M10×1.25 M24×2.0 12 10 16 25 12 15 39.5 12 10 พีที1/8 8 37 32
    40 22 24 17 7 M12×1.25 M30×2.0 12 12 20 25 12 15 49.5 16 14 พีที1/4 9 47 41

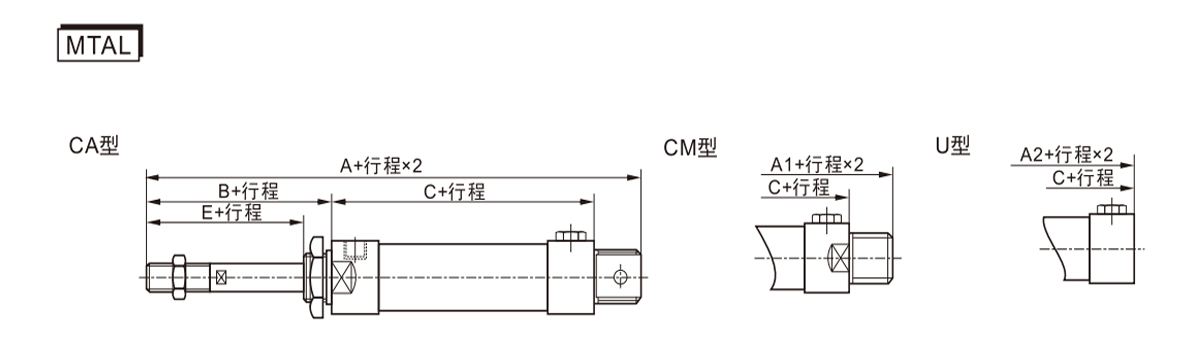

    เส้นผ่านศูนย์กลาง/สัญลักษณ์ของกระบอกสูบ A A1 A2 C
    กำหนดการเดินทาง 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100
    20 146 156 171 181 137 147 162 172 125 135 150 160 85 95 110 120
    25 150 160 175 185 143 153 168 178 129 139 154 164 85 95 110 120
    32 156 166 186 196 143 153 173 183 129 139 159 169 85 95 115 125
    40 180 190 210 220 167 177 197 207 153 163 183 193 107 117 137 147

    เส้นผ่านศูนย์กลาง/สัญลักษณ์ของกระบอกสูบ A B C E F G H I J K L M U V W X เออาร์ ขวาน เอย์
    20 150 40 70 28 12 16 20 12 6 M8×1.25 M22×1.5 10 29 8 6 พีที1/8 7 33 29
    25 158 44 70 30 14 16 22 17 6 M10×1.25 M22×1.5 12 34 10 8 พีที1/8 7 33 29
    32 158 44 70 30 14 16 22 17 6 M10×1.25 M24×2.0 12 39.5 12 10 พีที1/8 8 37 32
    40 184 46 92 32 14 22 24 17 7 M12×1.25 M30×2.0 12 49.5 16 14 พีที1/4 9 47 41

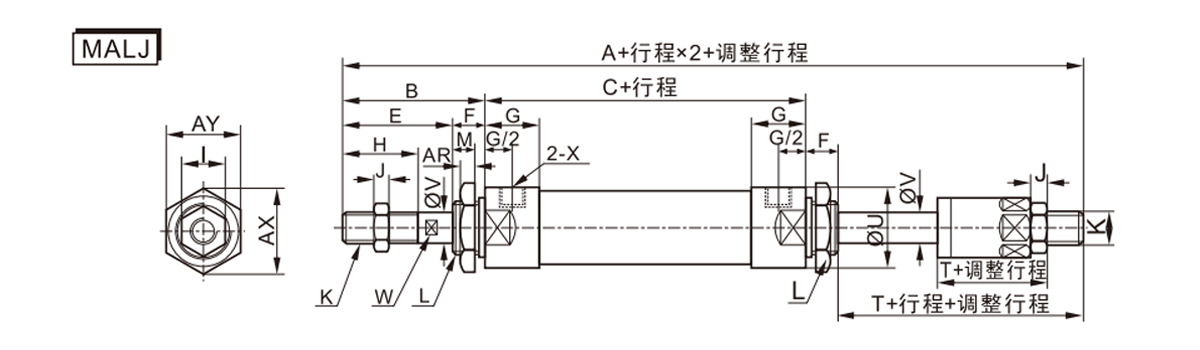

    เส้นผ่านศูนย์กลาง/สัญลักษณ์ของกระบอกสูบ A B C E F G H I J K L M T U V W X เออาร์ ขวาน เอย์
    20 147 40 70 28 12 16 20 12 6 M8×1.25 M22×1.5 10 25 29 8 6 พีที1/8 7 33 29
    25 155 44 70 30 14 16 22 17 6 M10×1.25 M22×1.5 12 27 34 10 8 พีที1/8 7 33 29
    32 155 44 70 30 14 16 22 17 6 M10×1.25 M24×2.0 12 27 39.5 12 10 พีที1/8 8 37 32
    40 180 46 92 32 14 22 24 17 7 M12×1.25 M30×2.0 12 28 49.5 16 14 พีที1/4 9 47 41

    สัญลักษณ์ B C
    (มัลซีรี่ย์)     		C(MSอัลซีรีส์) บีบี พ.ศ บีดี พ.ศ แฟน บีพี F
    เจาะ/จังหวะ 0~50 51~100 101~150
    20 40 70 95 120 145 4 38 - 64 50 6.5 12
    25 44 70 95 120 145 4 38 - 64 50 6.5 14
    32 44 70 95 120 145 4 47 33 72 58 6.5 14
    40 46 92 117 142 167 4 50 36 84 70 6.5 14

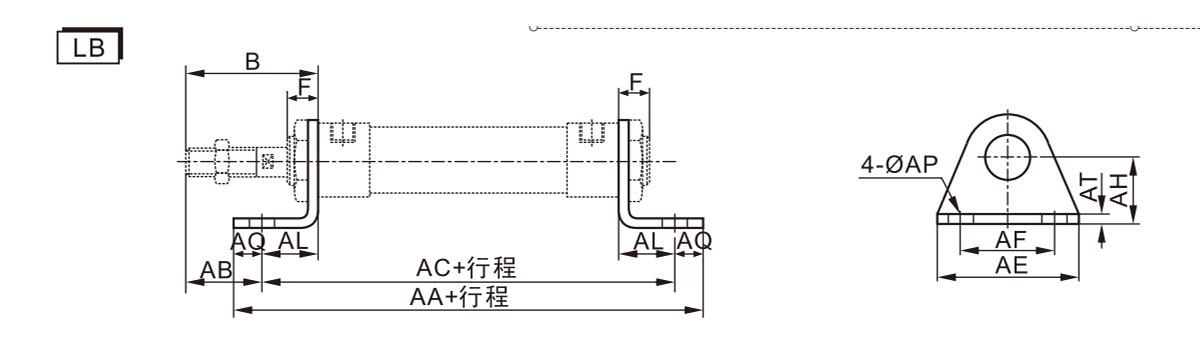

    สัญลักษณ์ B F เอเอ
    (มัลซีรี่ย์)     		เอเอ(MSAL series) เอบี เครื่องปรับอากาศ
    (มัลซีรี่ย์)     		เครื่องปรับอากาศ(MSAL series) เออี เอเอฟ AL เอคิว เอพี ที่ อา
    เจาะ/จังหวะ 0~50 51~100 101~150 0~50 51~100 101~150
    20 40 12 116 141 166 191 25 100 125 150 175 54 40 15 8 6.5 3 25
    25 44 14 116 141 166 191 29 100 125 150 175 54 40 15 8 6.5 3 25
    32 44 14 136 161 186 211 19 120 145 170 195 59 45 25 8 6.5 4 32
    40 46 14 158 183 208 233 21 142 167 192 217 64 50 25 8 6.5 4 36

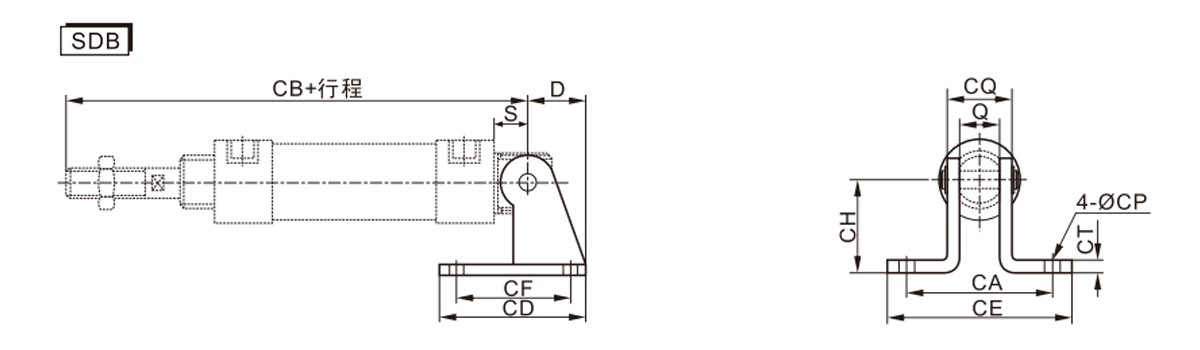

    สัญลักษณ์ D S Q แคลิฟอร์เนีย ซีบี
    (ซีรีส์มัล)     		ซีบี(MSAL series) ซีดี ซีอี ซีเอฟ ช กะรัต ซีพี ซีคิว
    เจาะ/จังหวะ 0~50 51~100 101~150
    20 21 12 16 51 122 147 172 197 48 67 32 32 3 6.5 22
    25 21 12 16 51 126 151 176 201 48 67 32 32 3 6.5 22
    32 27 15 16 51 129 154 179 204 52 67 36 36 4 6.5 24
    40 27 15 20 55 153 178 203 228 56 71 40 40 4 6.5 28
