MA ซีรีส์ กระบอกสูบ สเตนเลส ขนาดเล็ก ผู้จัดจำหน่าย

บ้าน / สินค้า / กระบอกลม / กระบอกมินิ / MA ซีรีส์ กระบอกสูบ สเตนเลส ขนาดเล็ก

MA ซีรีส์ กระบอกสูบ สเตนเลส ขนาดเล็ก MA ซีรีส์ กระบอกสูบ สเตนเลส ขนาดเล็ก
  • MA ซีรีส์ กระบอกสูบ สเตนเลส ขนาดเล็ก
  • MA ซีรีส์ กระบอกสูบ สเตนเลส ขนาดเล็ก
กระบอกมินิ

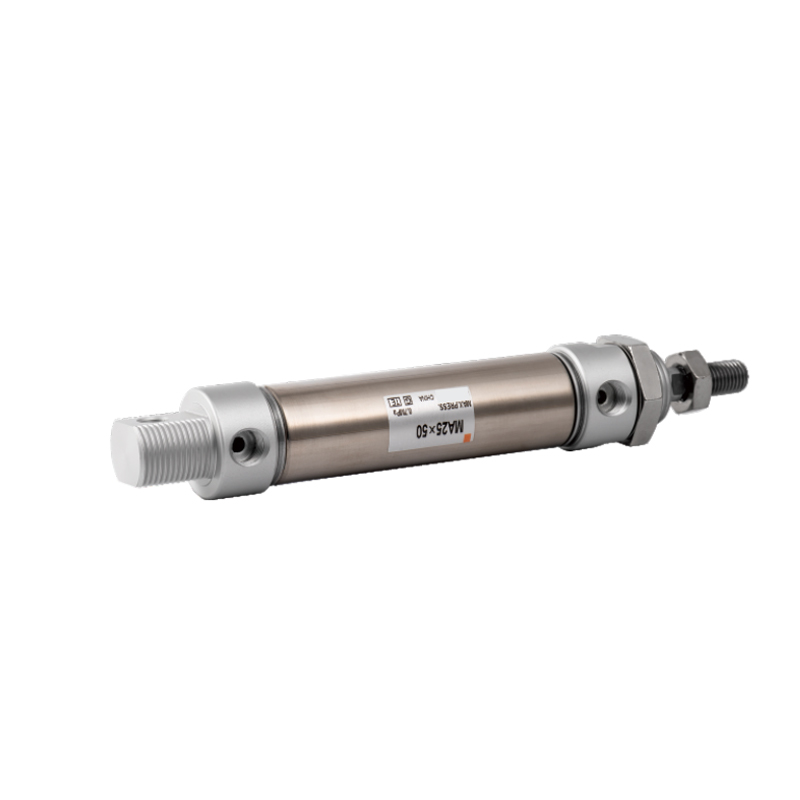

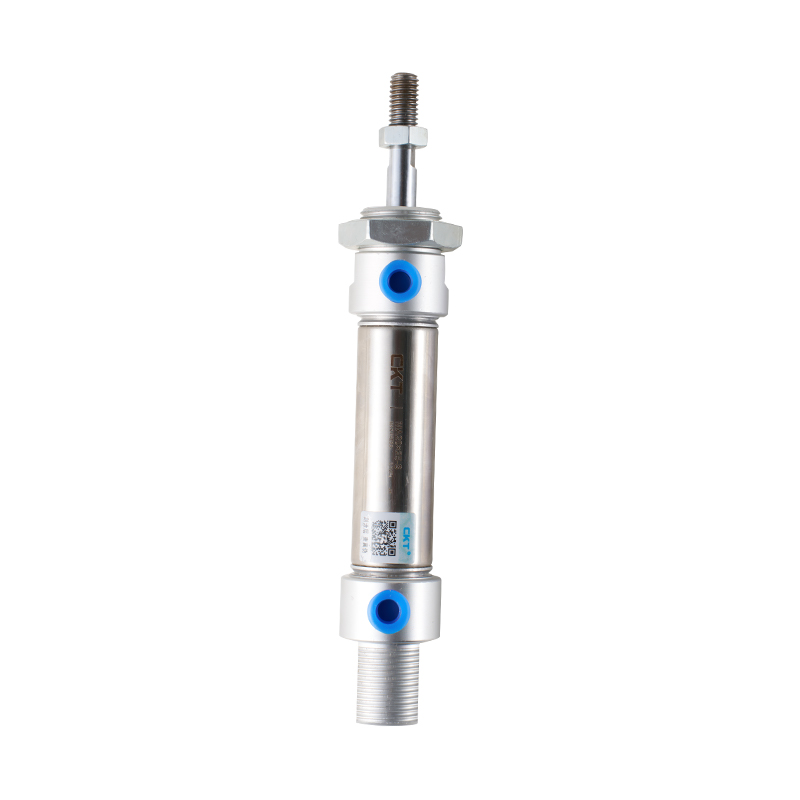

MA ซีรีส์ กระบอกสูบ สเตนเลส ขนาดเล็ก

1. ซีลลูกสูบใช้โครงสร้างการปิดผนึกสองทางรูปทรงพิเศษที่มีขนาดกะทัดรัดและฟังก์ชั่นการจัดเก็บน้ำมัน
2. ฝาครอบด้านหน้าและด้านหลังมีแผ่นป้องกันการชนแบบตายตัวเพื่อลดแรงกระแทกจากการถอยหลังของกระบอกสูบ
3. รูปแบบฝาครอบด้านหลังที่หลากหลายทำให้การติดตั้งกระบอกสูบสะดวกยิ่งขึ้น
4. ฝาครอบด้านหน้าและด้านหลังและตัวกระบอกสูบสแตนเลสใช้โครงสร้างกลิ้งแบบตอกหมุดพร้อมการเชื่อมต่อที่เชื่อถือได้
5. ตัวกระบอกสูบใช้ท่อสแตนเลสที่มีความแม่นยำสูงซึ่งมีความแข็งแรงสูงและทนต่อการกัดกร่อน
6. มีกระบอกสูบที่มีคุณสมบัติหลากหลายและอุปกรณ์เสริมในการติดตั้งกระบอกสูบให้ลูกค้าเลือก
7. กระบอกสูบทั้งหมดในซีรีย์นี้ติดด้วยแม่เหล็ก

อีเมล: manager@cktworld.com
ดาวน์โหลด
ก่อนหน้า：มินิกระบอกอะลูมิเนียมอัลลอยด์ MAL Series
ถัดไป：กระบอกสูบขนาดเล็ก สเตนเลส ซีรีส์ CM2 (แสดงทางเดียว)
  • เส้นผ่านศูนย์กลางภายใน (มม.) 16 20 25 32 40 50 63
    ประเภทการดำเนินการ MSAI  เอ็มทีเอ ประเภทการแสดงเดี่ยว -
    มี.ค - ประเภทลูกสูบ
    ไม่  มาดี  พล.ต ประเภทลูกสูบ -
    มาซี  MACDI   MACJ - ประเภทกันกระแทกแบบ Double Acting
    สื่อการทำงาน อากาศ
    ช่วงแรงดันใช้งาน ประเภทลูกสูบ 0.1~1.0MPa(15~145Psi)
    ประเภทการแสดงเดี่ยว 0.2~1.0MPa(28~145Psi)
    รับประกันความทนแรงดัน 1.5MPa(215Psi)
    ช่วงอุณหภูมิในการทำงาน °C -20~70
    ช่วงความเร็วในการทำงาน ประเภทการแสดงเดี่ยว:50~800mm/s
    ประเภทที่เกิดซ้ำ: 30 ~ 800 มม. / วินาที
    ช่วงความอดทนในการเดินทาง 0~150*10        >150 14
    ประเภทบัฟเฟอร์ C-MAC, C-MACD, C-MACJ ซีรีส์: บัฟเฟอร์ที่ปรับได้;
    ซีรีส์อื่นๆ:แผ่นป้องกันการชนกัน
    * เส้นผ่านศูนย์กลางการครอบครอง M5×0.8 พีที1/8 พีที1/4
    *มีประเภทเกลียว NPT และ G สำหรับการเชื่อมต่อ

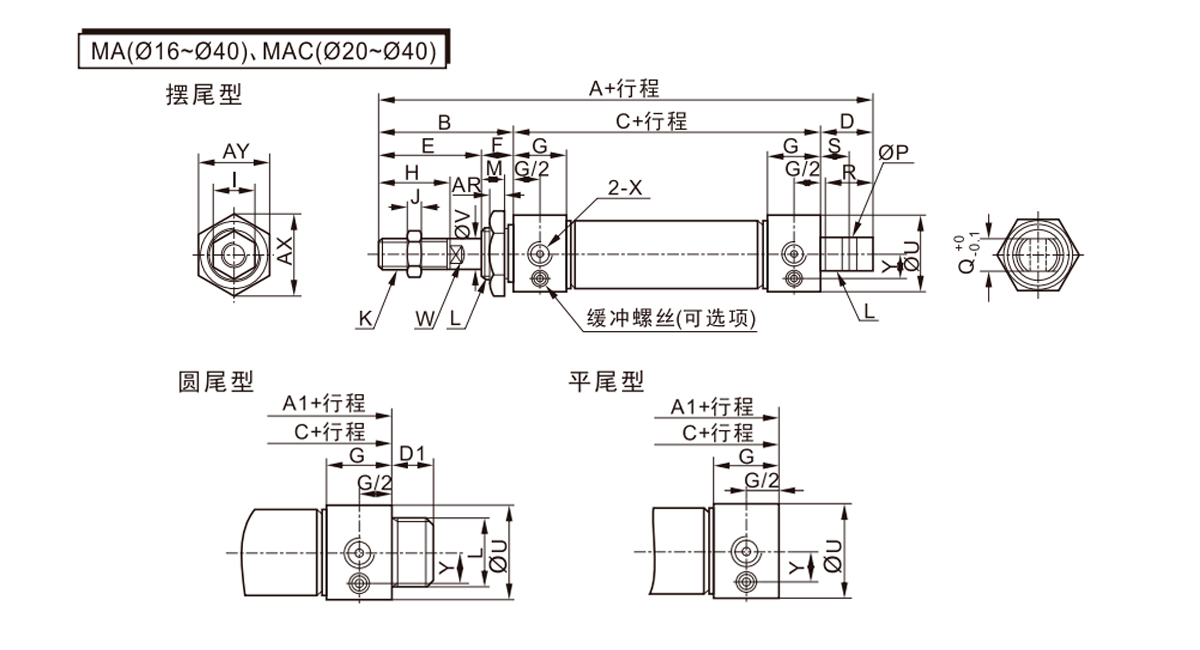

  • เส้นผ่านศูนย์กลางรูใน/สัญลักษณ์ A A1 B C D D1 E F G H 1 J K L M P Q R S U V W X เออาร์ ขวาน เอย์ Y
    16 114 98 38 60 16 16 22 16 10 16 10 5 M6×1 M16×1.5 14 6 12 14 9 21 6 8 M5×0.8 6 25 22 -
    20 137 116 40 76 21 12 28 12 16 20 12 6 M8×1.25 M22×1.5 10 8 16 19 12 27 8 6 พีที1/8 7 33 29 8.7
    25 141 120 44 76 21 14 30 14 16 22 17 6 M10×1.25 M22×1.5 12 8 16 19 12 30 10 8 พีที1/8 7 33 29 10.2
    32 147 120 44 76 27 14 30 14 16 22 17 6 M10×1.25 M24×2.0 12 10 16 25 15 35 12 10 พีที1/8 8 37 32 12
    40 149 122 46 76 27 14 32 14 16.7 24 17 7 M12×1.25 M30×2.0 12 12 20 25 15 41.6 16 14 พีที1/8 9 47 41 15

    เส้นผ่านศูนย์กลาง/สัญลักษณ์ของกระบอกสูบ U V
    50 53 16
    63 67 16

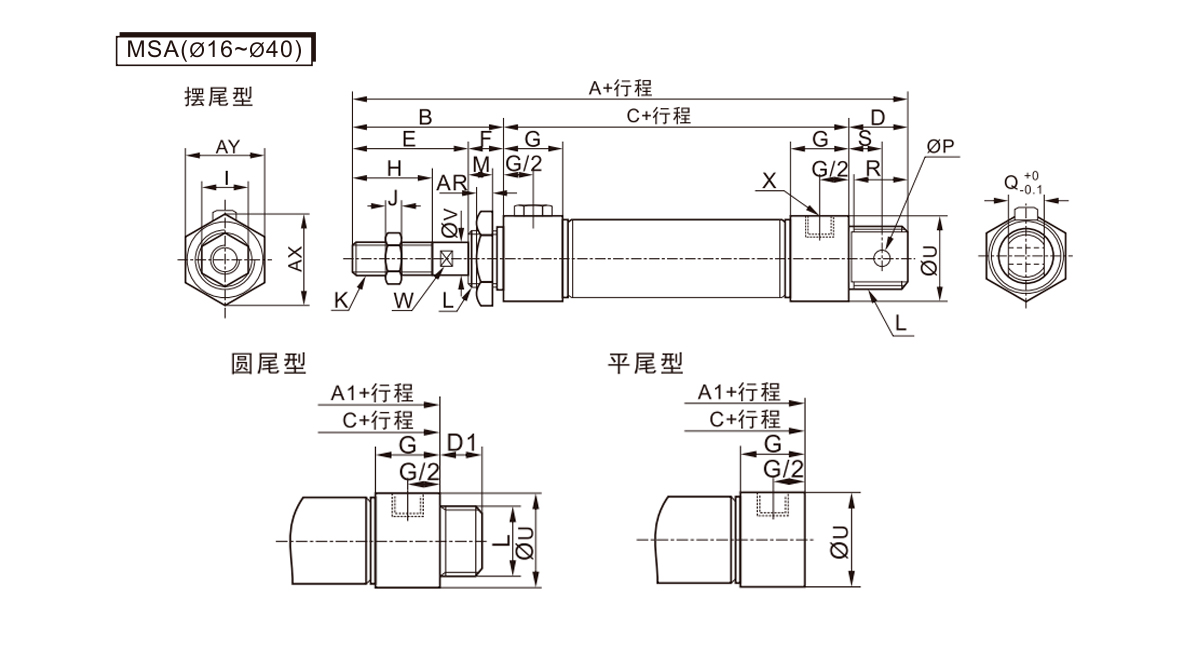

    สัญลักษณ์ A A1 B C D D1 E F G H I
    เส้นผ่านศูนย์กลางภายใน/ระยะชัก ≤50 51-100 ≥101 ≤50 51-100 ≥101 ≥50 51-100 ≥101
    16 139 164 - 123 148 - 38 85 110 - 16 16 22 16 10 16 10
    20 162 187 212 141 166 191 40 101 126 151 21 12 28 12 16 20 12
    25 166 191 216 145 170 195 44 101 126 151 21 14 30 14 16 22 17
    32 172 197 222 145 170 195 44 101 126 151 27 14 30 14 16 22 17
    40 174 199 224 147 172 197 46 101 126 151 27 14 32 14 16.7 24 17

    เส้นผ่านศูนย์กลางรูใน/สัญลักษณ์ J K L M P Q R S U V W X เออาร์ ขวาน เอย์
    16 5 M6×1 M16×1.5 14 6 12 14 9 21 6 5 M5×0.8 5 25 22
    20 6 M8×1.25 M22×1.5 10 8 16 19 12 27 8 6 พีที1/8 7 33 29
    25 6 M10×1.25 M22×1.5 12 8 16 19 12 30 10 8 พีที1/8 7 33 29
    32 6 M10×1.25 M24×2.0 12 10 16 25 15 35 12 10 พีที1/8 8 37 32
    40 7 M12×1.25 M30×2.0 12 12 20 25 15 41.6 16 14 พีที1/8 9 47 41

    สัญลักษณ์ A A1 B C D D1 E F
    เส้นผ่านศูนย์กลางภายใน/ระยะชัก ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100
    16 129 139 154 164 113 123 138 148 38 75 85 100 110 16 16 22 16
    20 152 162 177 187 131 141 156 166 40 91 101 116 126 21 12 28 12
    25 156 166 181 191 135 145 160 170 44 91 101 116 126 21 14 30 14
    32 162 172 192 192 135 145 165 165 44 91 101 121 121 27 14 30 14
    40 164 174 194 204 137 147 167 177 46 91 101 121 131 27 14 32 14

    เส้นผ่านศูนย์กลางรูใน/สัญลักษณ์ G H I J K L M P Q R S U V W X เออาร์ ขวาน เอย์
    16 10 16 10 5 M6×1 M16×1.5 14 6 12 14 9 21 6 5 M5×0.8 6 25 22
    20 16 20 12 6 M8×1.25 M22×1.5 10 8 16 19 12 27 8 6 พีที1/8 7 33 29
    25 16 22 17 6 M10×1.25 M22×1.5 12 8 16 19 12 30 10 8 พีที1/8 7 33 29
    32 16 22 17 6 M10×1.25 M24×2.0 12 10 16 25 15 35 12 10 พีที1/8 8 37 32
    40 16.7 24 17 7 M12×1.25 M30×2.0 12 12 20 25 15 41.6 16 14 พีที1/8 9 47 41

    เส้นผ่านศูนย์กลางรูใน/สัญลักษณ์ A B C E F G H I J K L M U V W X เออาร์ ขวาน เอย์ Y
    16 136 38 60 22 16 10 16 10 5 M6×1 M16×1.5 14 21 6 5 M5×0.8 6 25 22 -
    20 156 40 76 28 12 16 20 12 6 M8×1.25 M22×1.5 10 27 8 6 พีที1/8 7 33 29 8.7
    25 164 44 76 30 14 16 22 17 6 M10×1.25 M22×1.5 12 30 10 8 พีที1/8 7 33 29 10.2
    32 164 44 76 30 14 16 22 17 6 M10×1.25 M24×2.0 12 35 12 10 พีที1/8 8 37 32 12
    40 168 46 76 32 14 16.7 24 17 7 M12×1.25 M30×2.0 12 41.6 16 14 พีที1/8 9 47 41 15
    50 199 52 95 32 20 23 24 19 8 M14×1.5 M36×2.0 15 53 16 14 พีที1/4 11 53 46 -
    63 199 52 95 32 20 23 24 19 8 M14×1.5 M36×2.0 15 67 16 14 พีที1/4 11 53 46 -

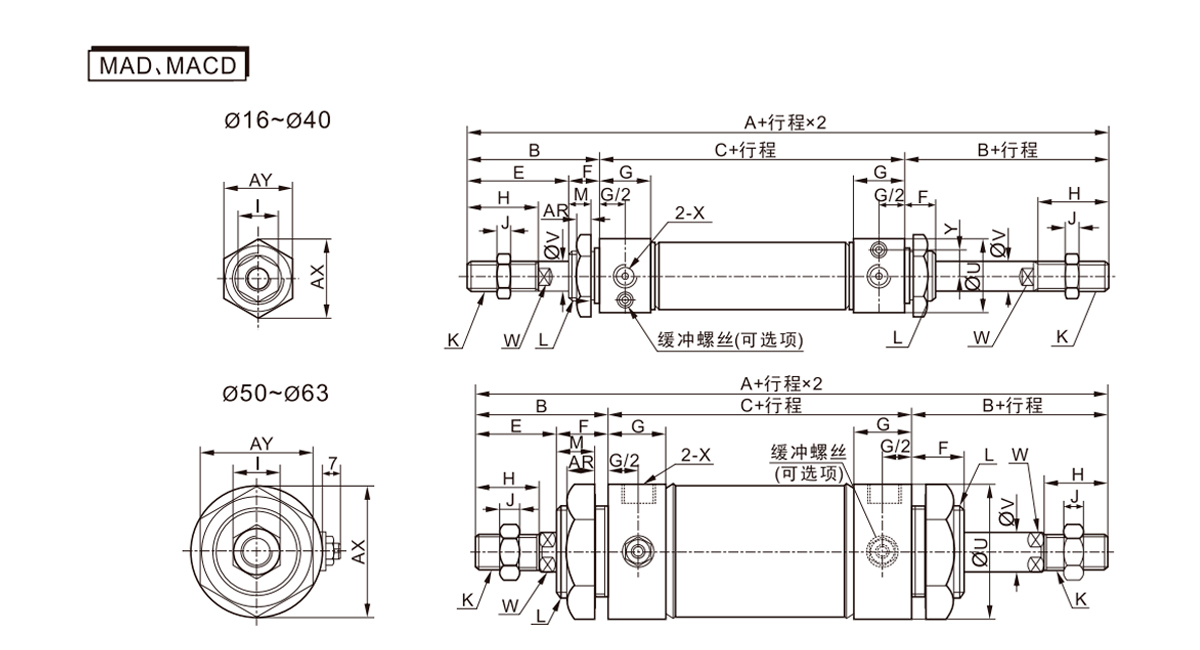

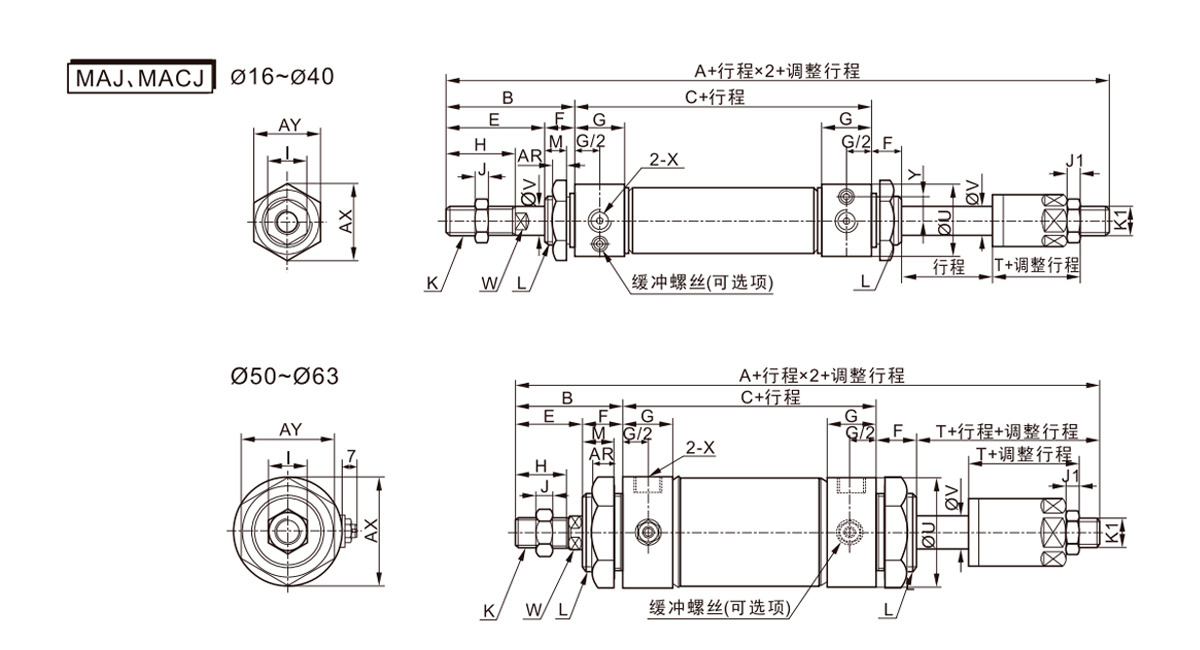

    เส้นผ่านศูนย์กลางรูใน/สัญลักษณ์ A B C E F G H I J เจ1 K K1 L M U V W X เออาร์ ขวาน เอย์ Y T
    16 135 38 60 22 16 10 16 10 5 5 M6×1 M6×1 M16×1.5 14 21 6 5 M5×0.8 6 25 22 - 21
    20 153 40 76 28 12 16 20 12 9 6 M8×1.25 M8×1.25 M22×1.5 10 27 8 6 พีที1/8 7 33 29 8.7 25
    25 161 44 76 30 14 16 22 17 6 6 M10×1.25 M10×1.25 M22×1.5 12 30 10 8 พีที1/8 7 33 29 10.2 27
    32 161 44 76 30 14 16 22 17 6 6 M10×1.25 M10×1.25 M24×2.0 12 35 12 10 พีที1/8 8 37 32 12 27
    40 164 46 76 32 14 16.7 24 17 7 7 M12×1.25 M12×1.25 M30×2.0 12 41.6 16 14 พีที1/8 9 47 41 15 28
    50 195 52 95 32 20 23 24 19 8 7 M14×1.5 M12×1.25 M36×2.0 15 53 16 14 พีที1/4 11 53 46 - 28
    63 195 52 95 32 20 23 24 19 8 7 M14×1.5 M12×1.25 M36×2.0 15 67 16 14 พีที1/4 11 53 46 - 28

    เส้นผ่านศูนย์กลางรูใน/สัญลักษณ์ A B C D E F G H I J K U V X เออี เอเอฟ เอพี อา ปริญญาตรี พ.ศ บีจี บ
    20 29 16 59 31 24 22 12 20 13 5 M8×1.25 27 8 พีที1/8 33.5 21 Ø9.5
    ลึก 6.5
    รูทะลุ: Ø5.5     		30.3 120 8.7 89 20
    25 29 16 59 33 24 22 12 22 17 6 M10×1.25 30 10 พีที1/8 39 25 Ø11.0
    ลึก 7.5
    รูทะลุ: Ø6.6     		36.3 122 10.2 89 26
    32 29 16 59 33 25 22 12 22 17 6 M10×1.25 35 12 พีที1/8 47 30 Ø14.0
    ความลึก 10
    ทะลุผ่านรู: 09.0     		42.3 122 12 89 26
    40 37.5 16.6 62 35 31 27 15 24 19 8 M14×1.5 41.6 16 พีที1/8 58.5 38 Ø17.5
    ความลึก 12.5
    รูทะลุ: Ø11     		52.3 132.6 15 97.6 32

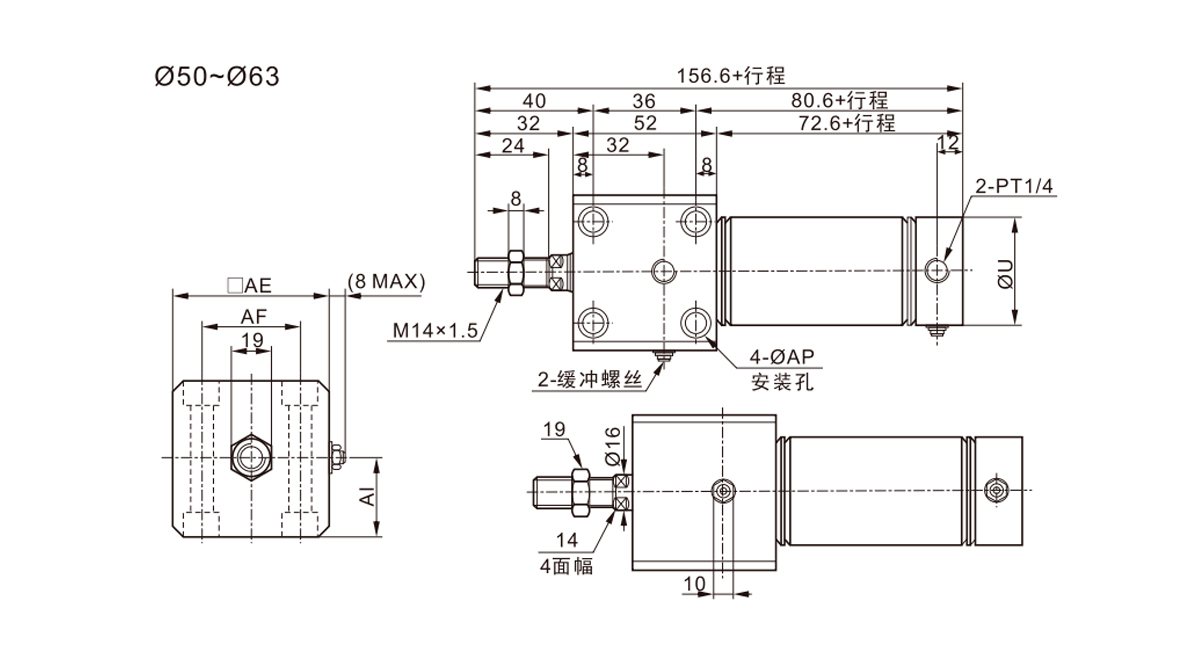

    เส้นผ่านศูนย์กลางรูใน/สัญลักษณ์ U เออี เอเอฟ อัล เอพี
    50 53 62 44 31 ทวิภาคี: 011.0 dp 6.5
    ทะลุผ่านรู: 06.6
    63 67 74 48 37 สองด้าน: Ø14.0 dp 8.5
    รูทะลุ: Ø9.0

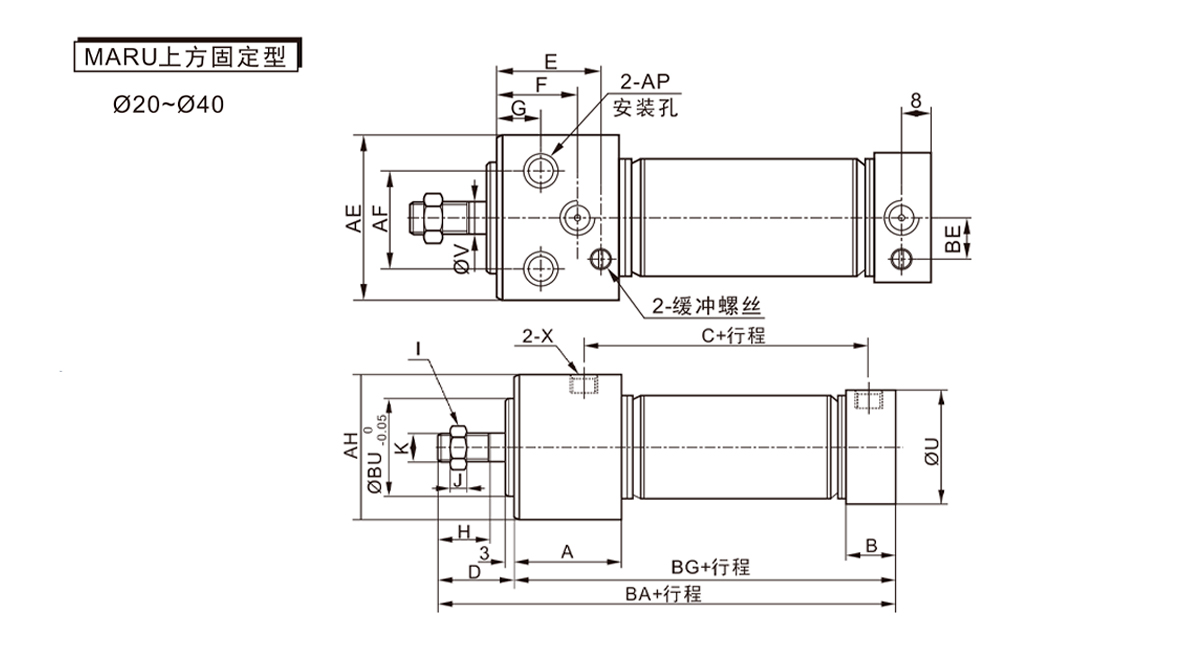

    เส้นผ่านศูนย์กลางรูใน/สัญลักษณ์ A B C D E F H 1 J K U V X ปริญญาตรี พ.ศ บีดี พ.ศ บีจี บีพี บ
    20 29 16 59 31 24 22 20 13 5 M8×1.25 27 8 พีที1/8 120 30.5 22 8.7 89 M8×0.8 ลึก 9 20
    25 29 16 59 33 24 22 22 17 9 M10×1.25 30 10 พีที1/8 122 36.5 26 10.2 89 M6×1.0 ลึก 11 26
    32 29 16 59 33 25 22 22 17 6 M10×1.25 35 12 พีที1/8 122 42.5 30 12 89 M6×1.0 ลึก 11 26
    40 37.5 16.6 62 35 31 27 24 19 8 M14×1.5 41.6 16 พีที1/8 132.6 52.5 36 15 97.6 M8×1.25 ลึก14 32

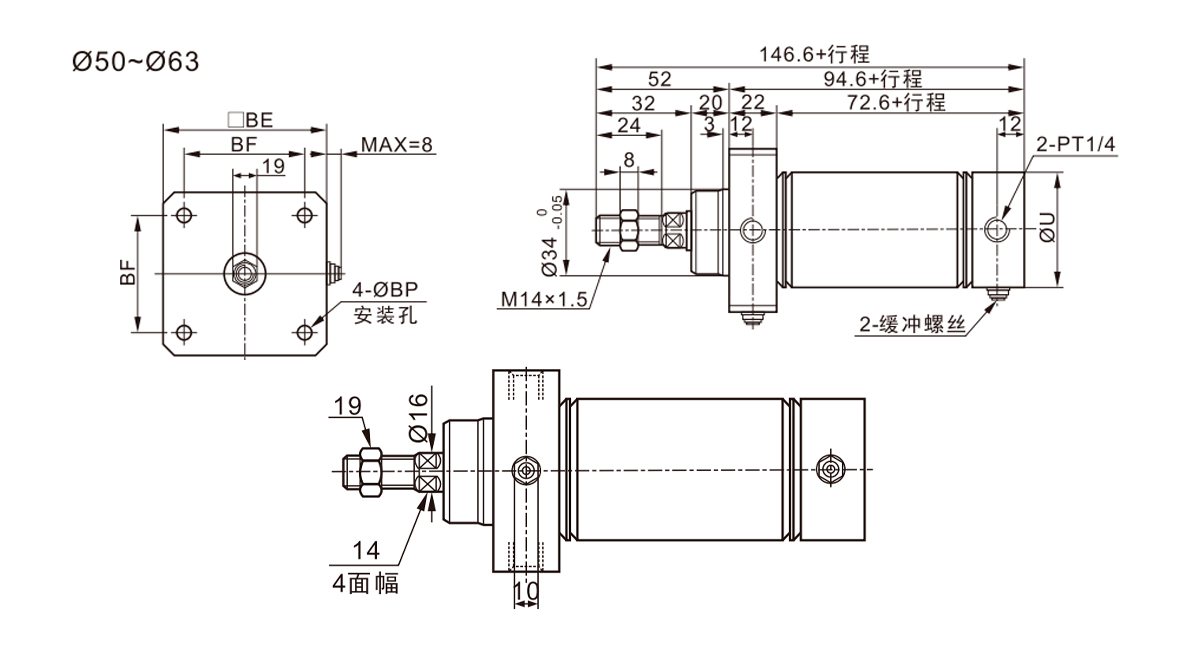

    เส้นผ่านศูนย์กลางรูใน/สัญลักษณ์ U พ.ศ แฟน บีพี
    50 53 62 48 6.6
    63 67 74 58 9

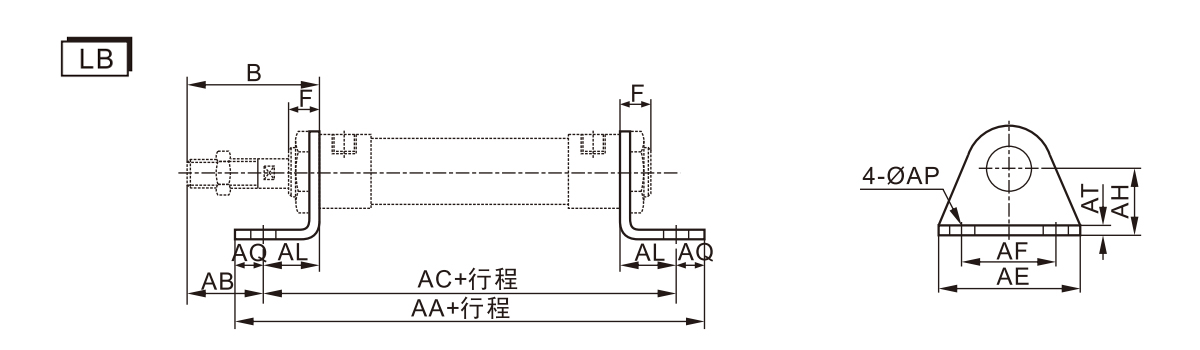

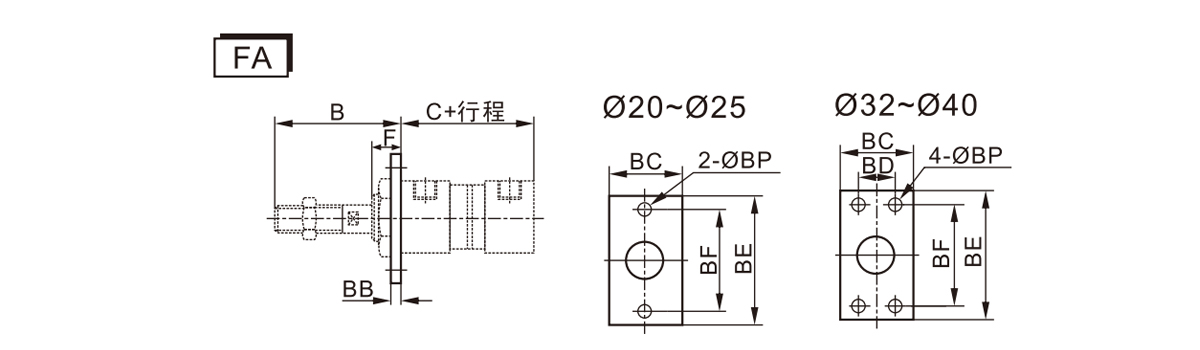

    สัญลักษณ์ B C(ชุด MA) C (ซีรีส์ MSA) บีบี พ.ศ บีดี พ.ศ แฟน บีพี F
    เจาะ/จังหวะ 0~50 51~100 101~150
    16 38 60 85 110 - 3 26 - 52 40 5.5 16
    20 40 76 101 126 151 4 38 - 64 50 6.5 12
    25 44 76 101 126 151 4 38 64 50 6.5 14
    32 44 76 101 126 151 4 47 33 72 58 6.5 14
    40 46 76 101 126 151 4 50 36 84 70 6.5 14

    สัญลักษณ์ B F AA (ชุด MA) AA (ซีรี่ส์ MSA) เอบี AC (ซีรี่ส์ MA) ไฟฟ้ากระแสสลับ (ซีรี่ส์ MSA) เออี เอเอฟ อัล เอคิว เอพี ที่ อา
    เจาะ/จังหวะ 0~50 51~100 101~150 0~50 51~100 101~150
    16 38 16 98 123 148 - 25 86 111 136 - 44 32 13 6 5.5 3 20
    20 40 12 122 147 172 197 25 106 131 156 181 54 40 15 8 6.5 3 25
    25 44 14 122 147 172 197 29 106 131 156 181 54 40 15 8 6.5 3 25
    32 44 14 142 167 192 217 19 126 151 176 201 59 45 25 8 6.5 4 32
    40 46 14 142 167 192 217 21 126 151 176 201 64 50 25 8 6.5 4 36

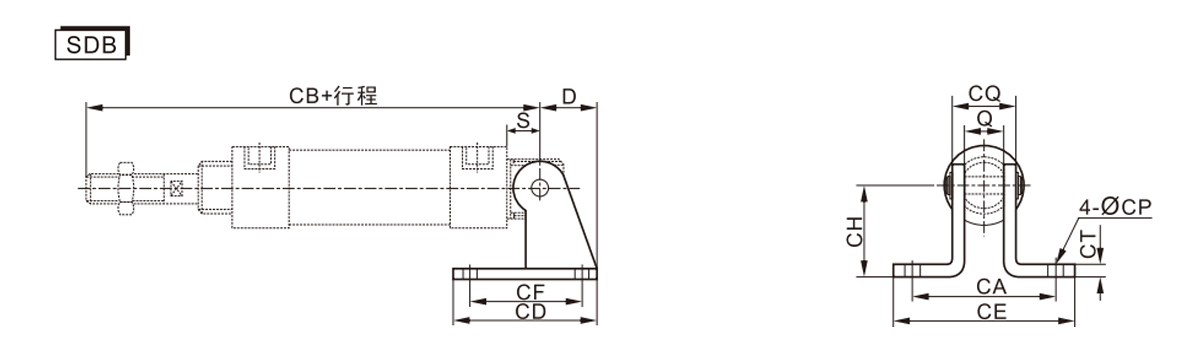

    สัญลักษณ์ D S Q แคลิฟอร์เนีย CB (ซีรีส์ MA) CB (ซีรีส์ MSA) ซีดี ซีอี ซีเอฟ ช กะรัต ซีพี ซีคิว
    เจาะ/จังหวะ 0~50 51~100 101~150
    16 16 9 12 - 107 132 157 - 23 12 20 2 5.5 16
    20 21 12 16 51 128 153 178 203 48 67 32 32 3 6.5 22
    25 21 12 16 51 132 157 182 207 48 67 32 32 3 6.5 22
    32 27 15 16 51 135 160 185 210 52 67 36 36 4 6.5 24
    40 27 15 20 55 137 162 187 212 56 71 40 40 4 6.5 28
