กระบอกสูบขนาดเล็ก สเตนเลส ซีรีส์ CM2 (แสดงทางเดียว) ผู้จัดจำหน่าย

บ้าน / สินค้า / กระบอกลม / กระบอกมินิ / กระบอกสูบขนาดเล็ก สเตนเลส ซีรีส์ CM2 (แสดงทางเดียว)

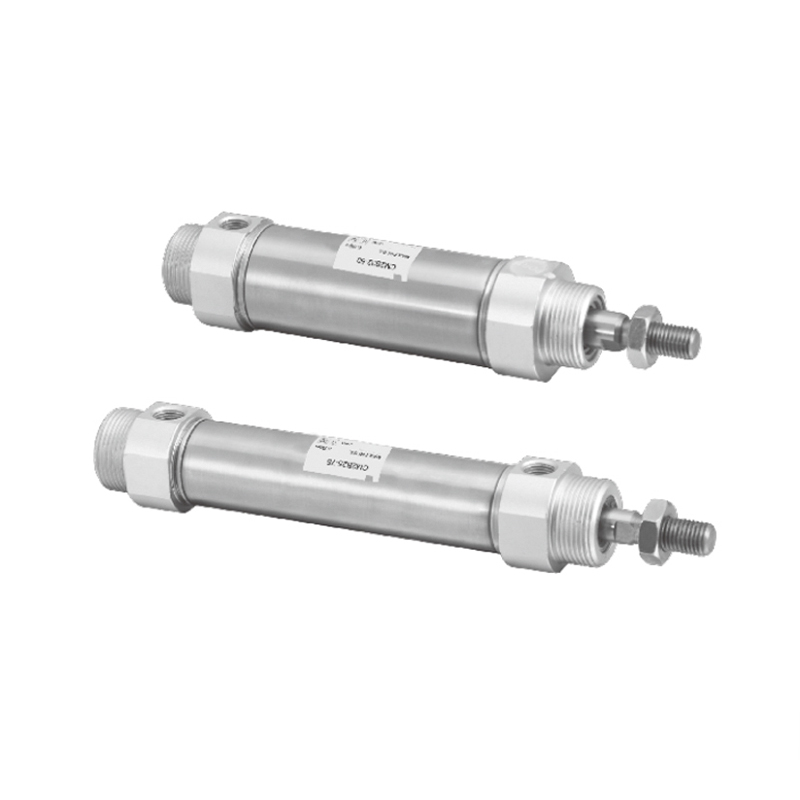

กระบอกสูบขนาดเล็ก สเตนเลส ซีรีส์ CM2 (แสดงทางเดียว)
  • กระบอกสูบขนาดเล็ก สเตนเลส ซีรีส์ CM2 (แสดงทางเดียว)
กระบอกมินิ

กระบอกสูบขนาดเล็ก สเตนเลส ซีรีส์ CM2 (แสดงทางเดียว)

กระบอกสูบขนาดเล็กสเตนเลส ซีรีส์ CM2 (ทำงานทางเดียว) เป็นกระบอกสูบสเตนเลสขนาดเล็กที่มีการออกแบบที่ซับซ้อน ใช้หลักการขับขี่แบบออกฤทธิ์ครั้งเดียวและเหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่มีพื้นที่จำกัดและสะอาดและทนทานต่อการกัดกร่อน แกนกลางอาศัยการเปิด-ปิดของตัวกลางในการขับเคลื่อนและสปริงในตัวเพื่อให้เกิดการเคลื่อนที่ในทิศทางและการรีเซ็ตก้านลูกสูบโดยอัตโนมัติ

· ก้านลูกสูบจะยืดออกเมื่อขับขี่ และสปริงจะรีเซ็ตเมื่อแรงดันถูกลบออก: เมื่อตัวกลางในการขับขี่กระทำต่อกระบอกสูบ มันจะเอาชนะแรงสปริงในตัวและดันก้านลูกสูบออกไปด้านนอกเพื่อทำงาน เมื่อสื่อขับเคลื่อนถูกถอดออกหรือถูกขัดจังหวะ สปริงอัดจะปล่อยพลังงานที่เก็บไว้ทันที ทำให้ก้านลูกสูบต้องถอยกลับไปยังตำแหน่งเริ่มต้นอย่างมั่นคงและเชื่อถือได้
· ก้านลูกสูบหดตัวขณะขับขี่ และสปริงจะขยายออกเมื่อแรงดันถูกถอดออก: เมื่อตัวกลางในการขับขี่กระทำต่อกระบอกสูบ จะบีบอัดสปริงในตัวและดึงก้านลูกสูบเข้าด้านในในเวลาเดียวกัน หลังจากที่สื่อขับเคลื่อนถูกถอดออกหรือถูกขัดจังหวะ แรงรีเซ็ตของสปริงจะมีอิทธิพลเหนือ โดยดันก้านลูกสูบออกไปด้านนอกอย่างแข็งขัน และกลับสู่สถานะขยายเดิม

อีเมล: manager@cktworld.com
ดาวน์โหลด
ก่อนหน้า：MA ซีรีส์ กระบอกสูบ สเตนเลส ขนาดเล็ก
ถัดไป：กระบอกสูบขนาดเล็ก สเตนเลส ซีรีส์ CM2 (การแสดงสองครั้ง)
  • เส้นผ่านศูนย์กลางกระบอกสูบ (มม.) 20 25 32 40
    ของเหลวที่ใช้ อากาศ
    โหมดการทำงาน การแสดงเดี่ยว
    แรงดันใช้งานสูงสุด 1.0 เมกะปาสคาล
    แรงดันใช้งานขั้นต่ำ 0.18 MPa (การบีบอัดสปริง), 0.23 MPa (ส่วนขยายสปริง)
    อุณหภูมิโดยรอบและของเหลว สวิตช์ที่ไม่ใช่แม่เหล็ก: -10°C ถึง 70°C สวิตช์แม่เหล็ก: -10°C ถึง 60°C
    ความเร็วลูกสูบ 50~750มม./วินาที
    การบัฟเฟอร์ ยางกันกระแทก
    ความอดทนต่อโรคหลอดเลือดสมอง (มม.) 1.4
    0
    *การหล่อลื่น ไม่จำเป็น
    เส้นผ่านศูนย์กลางการเชื่อมต่อ Rc 1/8 1/8 1/8 1/4
    *หากจำเป็นต้องเติมน้ำมัน ให้ใช้น้ำมันเทอร์ไบน์หมายเลข 1 ISOVG32.

  • ตารางรุ่นสวิตช์เดินทาง/แม่เหล็ก
    เส้นผ่านศูนย์กลางกระบอกสูบ (มม.) จังหวะมาตรฐาน (มม.) รุ่นสวิตช์แม่เหล็ก   หมายเหตุ 1) ชิ้นส่วนติดตั้ง รุ่น   หมายเหตุ 2) รุ่นเข็มขัดแหวน
    20 25,50,75,100,125,150 M9B
    เอ็ม9พี
    M9N     		บีเจ3-1 BM2-020
    25 BM2-025
    32 25,50,75,100,125,150,200 BM2-032
    40 25,50,75,100,125,150,200,250 BM2-040
    หมายเหตุ 1) สำหรับข้อมูลจำเพาะและคุณลักษณะของสวิตช์แม่เหล็ก โปรดดูซีรีส์สวิตช์แม่เหล็ก
    ตัวบ่งชี้ความยาวสายไฟ: ไม่มีข้อบ่งชี้ - 0.5 ม., L - 3 ม., Z - 5 ม
    ตัวอย่าง: M9N, M9NL
    หมายเหตุ 2) ต้องสั่งซื้อชิ้นส่วนยึดและวงแหวนยึดและใช้งานร่วมกัน

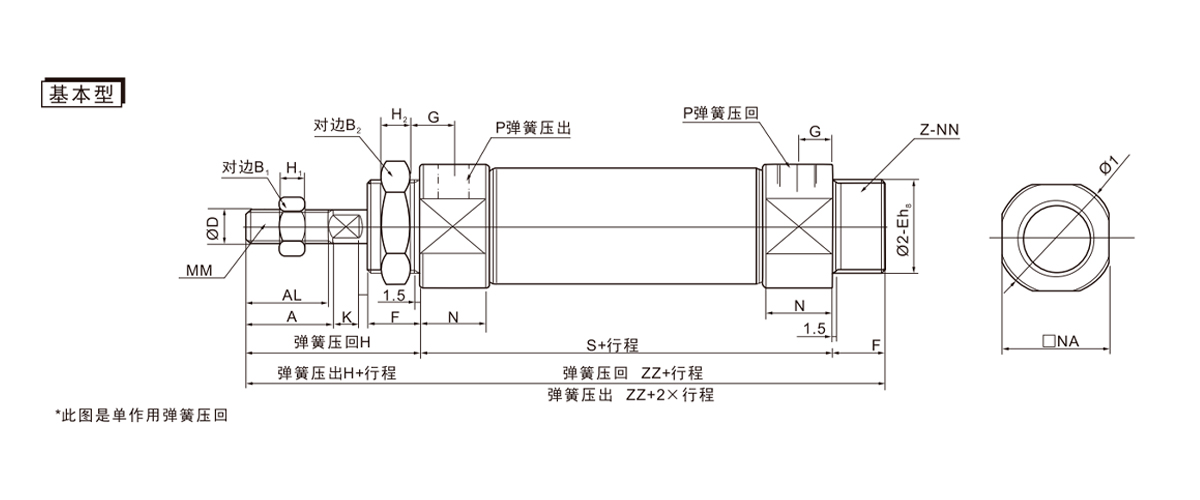

  • เส้นผ่านศูนย์กลางกระบอกสูบ (มม.) A อัล B1 บี2 D E F G H H1 H2 I K มม N นา เอ็นเอ็น P
    20 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1.25 15 24 M20×1.5 1/8
    -0.033
    25 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1.25 15 30 M26×1.5 1/8
    -0.033
    32 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1.25 15 34.5 M26×1.5 1/8
    -0.033
    40 24 21 22 41 14 32 0 16 11 50 8 10 46.5 7 M14×1.5 21.5 42.5 M32×2 1/4
    -0.039

    กำหนดการเดินทาง 1~50 51~100 101~150 151~200 201~250
    เส้นผ่านศูนย์กลางกระบอกสูบ S ซซ S ซซ S ซซ S ซซ S ซซ
    20 87 141 112 166 137 191 - - - -
    25 87 145 112 170 137 195 - - - -
    32 89 147 114 172 139 197 164 222 - -
    40 113 179 138 204 163 229 188 254 213 279

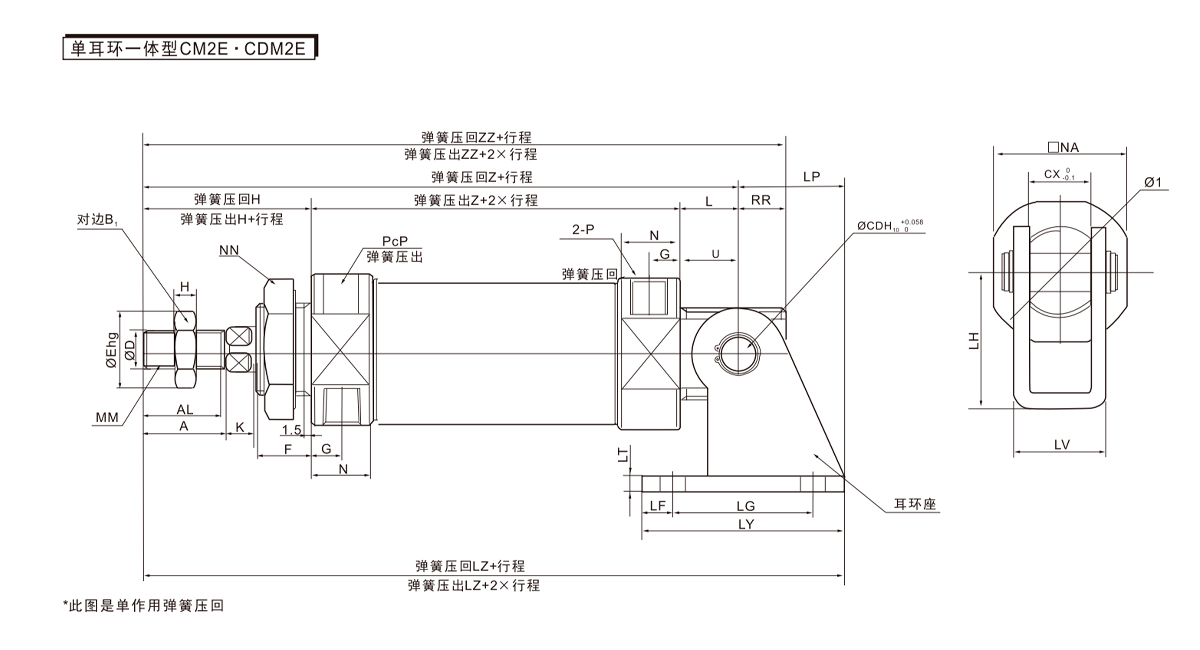

    เส้นผ่านศูนย์กลางกระบอกสูบ (มม.) A อัล B1 ซีดี CX D E F G H H1 I K L มม N นา เอ็นเอ็น P ประชาสัมพันธ์ U
    20 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1.25 15 24 M20×1.5 1/8 9 11.5
    -0.033
    25 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1.25 15 30 M26×1.5 1/8 9 11.5
    -0.033
    32 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1.25 15 34.5 M26×1.5 1/8 12 14.5
    -0.033
    40 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1.5 21.5 42.5 M32×2 1/4 12 14.5
    -0.039

    กำหนดการเดินทาง 1~50 51~100 101~150 151~200 201~250
    เส้นผ่านศูนย์กลางกระบอกสูบ S Z ซซ S Z ซซ S Z ซซ S Z ซซ S Z ซซ
    20 87 140 149 112 165 174 137 190 199 - - - - - -
    25 87 144 153 112 169 178 137 194 203 - - - - - -
    32 89 149 161 114 174 186 139 199 211 164 224 236 - - -
    40 113 178 190 138 203 215 163 228 240 188 253 265 213 278 290

    หมายเลขชิ้นส่วน เส้นผ่านศูนย์กลางกระบอกสูบ (มม.) แอล.ดี แอลเอฟ แอลจี แอล.เอช ห้างหุ้นส่วนจำกัด ร.ท แอลวี ลี 1~50 51~100 101~150 151~200 201~250
    แอลแซด แอลแซด แอลแซด แอลแซด แอลแซด
    CM-E020B 20 6.8 15 30 30 37 3.2 18.4 59 177 202 227 - -
    25 6.8 15 30 30 37 3.2 18.4 59 181 206 231 - -
    CM-E032B 32 9 15 40 40 50 4 28 75 199 224 249 274 -
    40 9 15 40 40 50 4 28 75 228 253 278 303 328
