กระบอกสูบขนาดเล็ก สเตนเลส ซีรีส์ CM2 (การแสดงสองครั้ง) ผู้จัดจำหน่าย

บ้าน / สินค้า / กระบอกลม / กระบอกมินิ / กระบอกสูบขนาดเล็ก สเตนเลส ซีรีส์ CM2 (การแสดงสองครั้ง)

กระบอกสูบขนาดเล็ก สเตนเลส ซีรีส์ CM2 (การแสดงสองครั้ง) กระบอกสูบขนาดเล็ก สเตนเลส ซีรีส์ CM2 (การแสดงสองครั้ง)
  • กระบอกสูบขนาดเล็ก สเตนเลส ซีรีส์ CM2 (การแสดงสองครั้ง)
  • กระบอกสูบขนาดเล็ก สเตนเลส ซีรีส์ CM2 (การแสดงสองครั้ง)
กระบอกมินิ

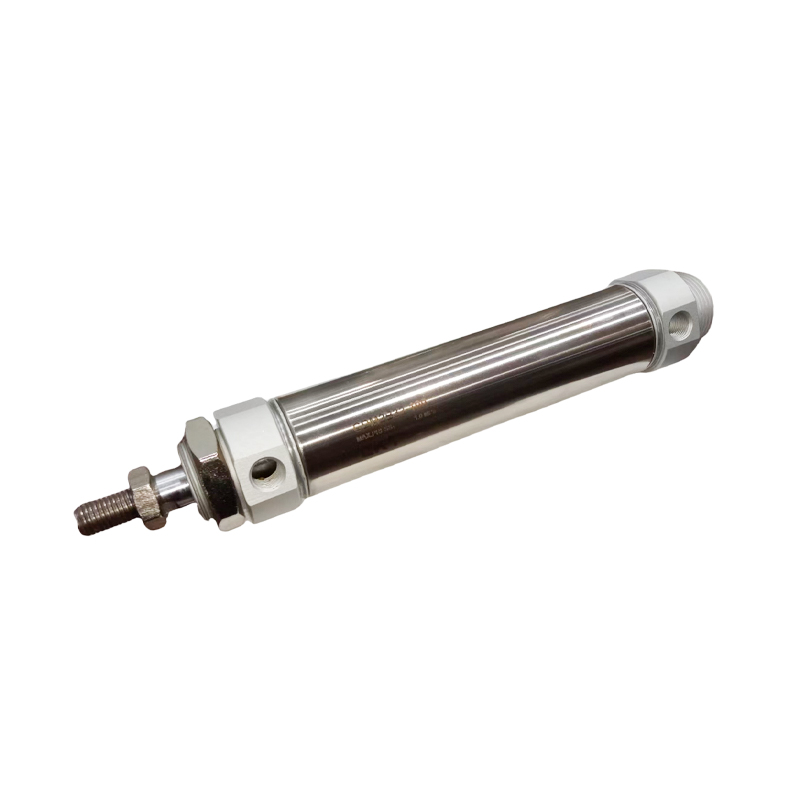

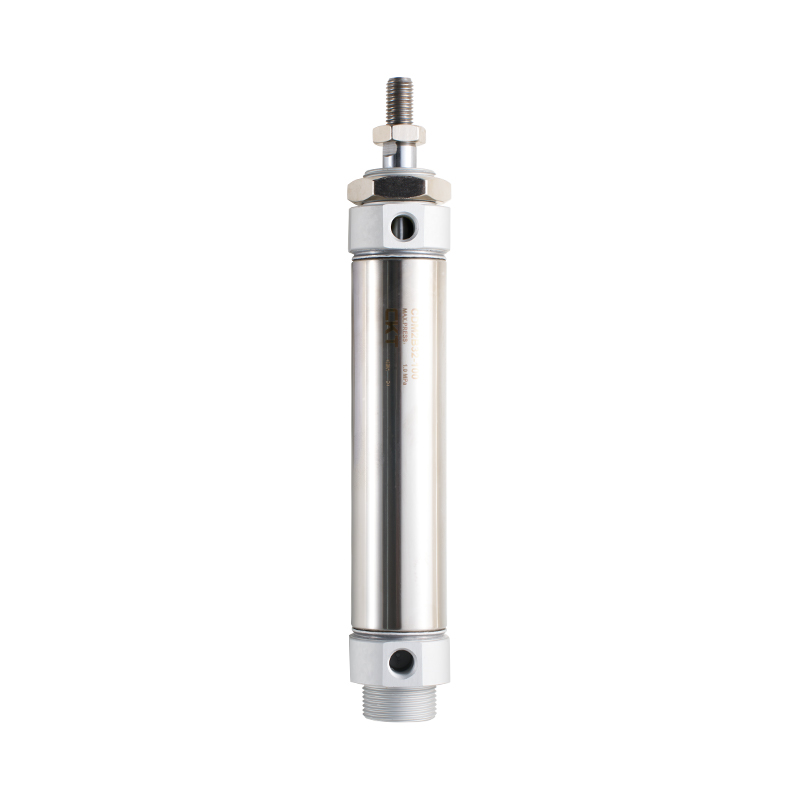

กระบอกสูบขนาดเล็ก สเตนเลส ซีรีส์ CM2 (การแสดงสองครั้ง)

กระบอกสูบขนาดเล็กสเตนเลสสตีลซีรีส์ CM2 (ทำงานสองทาง) เป็นแอคชูเอเตอร์สเตนเลสขนาดกะทัดรัดที่ออกแบบมาสำหรับสภาพการทำงานที่มีพื้นที่จำกัด มีแรงผลักดันแบบ double-acting โดยคำนึงถึงความต้านทานการกัดกร่อนและความแข็งแรงของโครงสร้าง และเหมาะสำหรับสถานการณ์ระบบอัตโนมัติที่มีข้อกำหนดสูงในด้านความต้านทานต่อสิ่งแวดล้อมและความน่าเชื่อถือ

คุณสมบัติหลัก:
· ความสามารถในการปรับใช้บัฟเฟอร์คู่: บัฟเฟอร์ลมและบัฟเฟอร์แผ่นยางมีให้เลือกใช้งานแบบคู่เพื่อให้ตรงตามข้อกำหนดการเบรกขั้นสุดท้ายในสภาวะโหลดที่แตกต่างกัน
· โครงสร้างป้องกันการกัดกร่อน น้ำหนักเบา: ฝาครอบด้านหน้าและด้านหลัง อะลูมิเนียม ช่วยลดน้ำหนักโดยรวม และ กระบอกสูบ สเตนเลส ช่วยป้องกัน สนิม และ การกัดกร่อน ขั้นพื้นฐาน
·ความทนทานต่อสภาพแวดล้อมการกัดกร่อนขั้นพื้นฐาน: รักษาการทำงานที่มั่นคงในสภาพแวดล้อมที่มีกรด/ด่างอ่อนๆ ความชื้น หรือการสัมผัสตัวกลางที่มีสารเคมีอ่อนๆ
·อินเทอร์เฟซการติดตั้งแบบโมดูลาร์: รองรับอุปกรณ์เสริมการติดตั้งมาตรฐานที่หลากหลาย (เช่น วาล์วบอล ขาตั้ง หน้าแปลน ฯลฯ) ซึ่งสามารถรวมกันได้อย่างยืดหยุ่นตามเค้าโครงพื้นที่อุปกรณ์

อีเมล: manager@cktworld.com
ดาวน์โหลด
ก่อนหน้า：กระบอกสูบขนาดเล็ก สเตนเลส ซีรีส์ CM2 (แสดงทางเดียว)
ถัดไป：CJ2 Series กระบอกสูบสเตนเลสขนาดเล็ก (การแสดงทางเดียว)
  • เส้นผ่านศูนย์กลางกระบอกสูบ (มม.) 20 25 32 40
    ของเหลวที่ใช้ อากาศ (ไม่มีน้ำมัน*)
    โหมดการทำงาน การแสดงสองครั้ง
    แรงดันใช้งานสูงสุด 1.0MPa
    แรงดันใช้งานขั้นต่ำ 0.05MPa
    อุณหภูมิโดยรอบและของเหลว สวิตช์ที่ไม่ใช่แม่เหล็ก: -10°C ถึง 70°C สวิตช์แม่เหล็ก: -10°C ถึง 60°C
    ความเร็วลูกสูบ 50~750 มม./วินาที
    การบัฟเฟอร์ ยางกันกระแทก/กันกระแทกอากาศ
    ความอดทนต่อความยาวช่วงชัก (มม.) 1.40
    *การหล่อลื่น ไม่จำเป็น
    เส้นผ่านศูนย์กลางการเชื่อมต่อ (Rc) 1/8 1/8 1/8 1/4
    *หากจำเป็นต้องเติมน้ำมัน ให้ใช้น้ำมันเทอร์ไบน์หมายเลข 1 ISOVG32.

  • ตารางรุ่นสวิตช์เดินทาง/แม่เหล็ก
    เส้นผ่านศูนย์กลางกระบอกสูบ
    (มม.)     		จังหวะมาตรฐาน
    (มม.) Note 1     		สวิตช์แม่เหล็ก รุ่น หมายเหตุ 2) ชิ้นส่วนติดตั้ง รุ่น  หมายเหตุ 3 รุ่นเข็มขัดแหวน
    20 25,50,75,100,
    125,150,200,
    250,300     		M9B
    เอ็ม9พี
    M9N     		บีเจ3-1 BM2-020
    25 BM2-025
    32 BM2-032
    40 BM2-040
    หมายเหตุ 1) มีตัวเลือกการเดินทางที่ไม่ได้มาตรฐานให้เลือก
    หมายเหตุ 2) สำหรับข้อมูลจำเพาะและคุณลักษณะของสวิตช์แม่เหล็ก โปรดดูซีรีส์สวิตช์แม่เหล็ก
    เครื่องหมายความยาวสายไฟ: ไม่มีเครื่องหมาย - 0.5 ม., L - 3 ม., Z - 5 ม. ตัวอย่าง: M9N, M9NL
    หมายเหตุ 3) ชิ้นส่วนยึดและสายพานวงแหวน ต้องสั่งซื้อรุ่นพร้อมกันจึงจะใช้งานได้

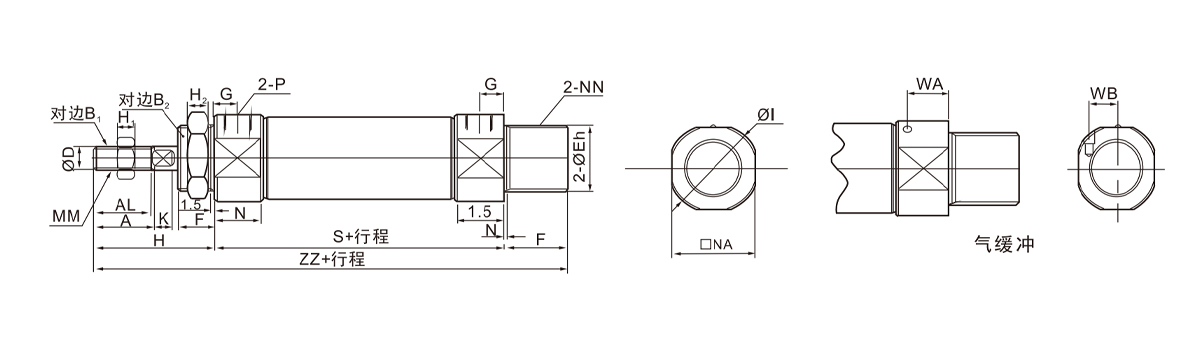

  • เส้นผ่านศูนย์กลางกระบอกสูบ กำหนดการเดินทาง A อัล B1 บี2 D E F G H H1 H2 I K มม N นา เอ็นเอ็น P S ซซ วอชิงตัน ยินดี
    20 ~300 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1.25 15 24 M20×1.5 1/8 62 116 13 8.5
    -0.033
    25 ~300 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1.25 15 30 M26×1.5 1/8 62 120 13 10.5
    0
    32 ~300 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1.25 15 34.5 M26×1.5 1/8 64 122 13 11.5
    -0.033
    40 ~300 24 21 22 41 14 32 0 16 11 50 6 10 46.5 7 M14×1.5 21.5 42.5 M32×2 1/4 88 154 16 15
    -0.039

    เส้นผ่านศูนย์กลางกระบอกสูบบังคับ

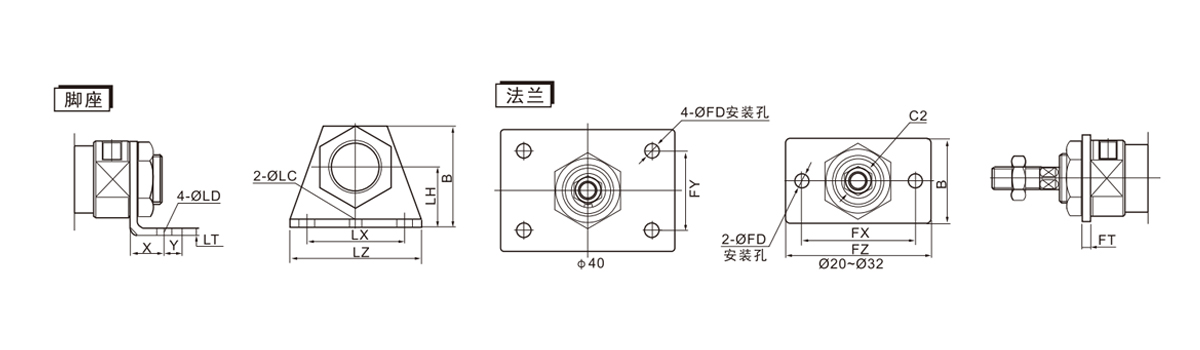

    (มม.)     		ที่พักเท้า หน้าแปลน
    หมายเลขชิ้นส่วน X Y Øแอล.ดี ØLC ลก แอลแซด แอล.เอช ร.ท B หมายเลขชิ้นส่วน เอฟดี ปีงบประมาณ เอฟเอ็กซ์ ฟซ ค2 B ฟุต
    20 CM-L020B 20 8 6.8 4 40 55 25 3.2 40 CM-F020B 7 - 60 75 30 34 4
    25 CM-L025B 20 8 6.8 4 40 55 28 3.2 47 CM-F025B 7 - 60 75 37 40 4
    32 CM-L032B 20 8 6.8 4 40 55 28 3.2 47 CM-F032B 7 - 60 75 37 40 4
    40 CM-L040B 23 10 7 4 55 75 30 3.2 54 CM-F040B 7 36 66 82 47.3 52 5

    เส้นผ่านศูนย์กลางกระบอกสูบบังคับ

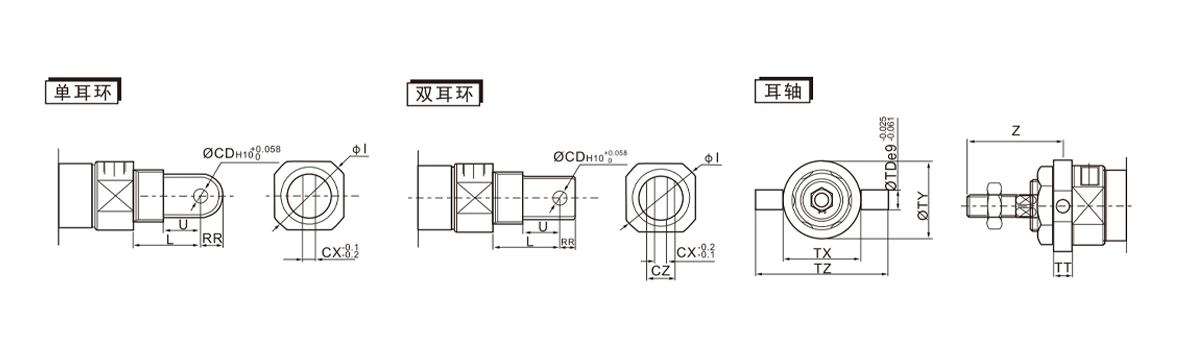

    (มม.)     		ต่างหูเดี่ยว ต่างหูคู่ ประเภทหูเพลา
    หมายเลขชิ้นส่วน L U ร.ร เเอล Øซีดี CX หมายเลขชิ้นส่วน L U ร.ร Øซีดี CX ซีแซด เเอล หมายเลขชิ้นส่วน เท็กซัส ทซ ทีดี ทีวาย Z ทีที
    20 CM-C020B 30 14 9 28 9 10 CM-D020B 30 14 9 9 10 19 28 CM-T020B 32 52 8 32 36 10
    25 CM-C025B 30 14 9 33.5 9 10 CM-D025B 30 14 9 9 10 19 33.5 CM-T025B 40 60 9 40 40 10
    32 CM-C032B 30 14 9 37.5 9 10 CM-D032B 30 14 9 9 10 19 37.5 CM-T032B 40 60 9 40 40 10
    40 CM-C040B 39 18 11 46.5 10 15 CM-D040B 39 18 11 10 15 30 46.5 CM-T040B 53 77 10 53 44.5 11

    เส้นผ่านศูนย์กลางกระบอกสูบบังคับ

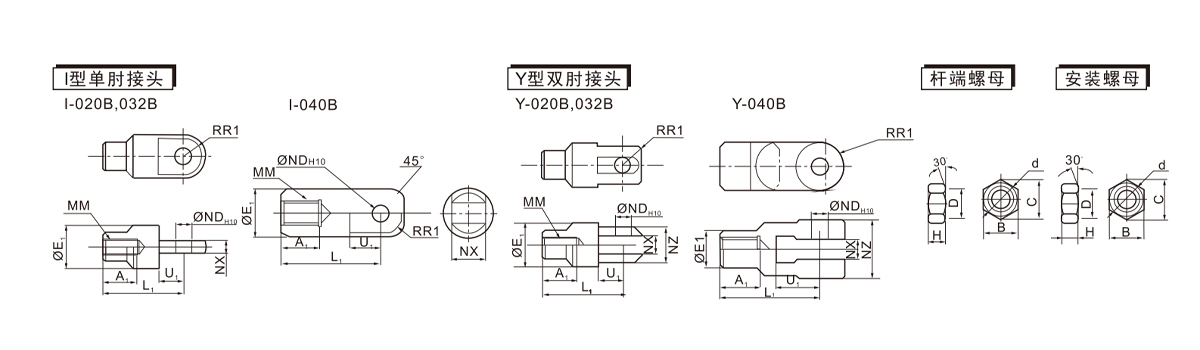

    (มม.)     		ข้อต่อข้อศอกเดี่ยว Type I ข้อต่อข้อศอกคู่ชนิด Y น๊อตปลายก้าน ติดตั้งน็อต
    หมายเลขชิ้นส่วน A1 E1 L1 มม ØND H10 นเอ็กซ์ R1 U หมายเลขชิ้นส่วน A1 อี1 แอล1 มม ØND นเอ็กซ์ นิวซีแลนด์ R1 ยู1 หมายเลขชิ้นส่วน B C d H หมายเลขชิ้นส่วน B C d H D
    20 1-020B 16 20 36 M8×1.25 9 0.058 9 -0.1 10 14 Y-020B 16 20 36 M8×1.25 9 9 -0.1 18 5 14 NT-02 13 15 M8×1.25 5 SN-020B 26 30 M20×15 8 25.5
    0 -0.2 -0.2
    25·30 ไอ-032บี 18 20 38 M10×1.25 9 0.058 9 -0.1 10 14 Y-032B 18 20 38 M10×1.25 9 0:0:0 -0.1 18 5 14 NT-03 17 19.6 M10×1.25 6 SN-032B 32 37 M26×15 8 31.5
    0 -0.2 -0.2
    40 I-040B 22 24 55 M14×15 12 0.070 16 -0.1 15.5 20 Y-040B 22 24 55 M14×15 12 16 0.3 38 13 25 NT-04 22 25.4 M14×1.5 8 SN-040B 41 47.3 M32×20 10 40.5
    0 -0.3 0.1

    เส้นผ่านศูนย์กลางกระบอกสูบบังคับ
    (มม.)     		กำหนดการเดินทาง A อัล B1 ซีดี CX D E F G H H1 I K L มม N นา เอ็นเอ็น P ร.ร S U Z ซซ
    20 ~300 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1.25 15 24 M20×1.5 1/8 9 62 11.5 115 124
    -0.033
    25 ~300 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1.25 15 30 M26×1.5 1/8 9 62 11.5 119 128
    -0.033
    32 ~300 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1.25 15 34.5 M26×1.5 1/8 12 64 14.5 124 136
    -0.033
    40 ~300 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1.5 21.5 42.5 M32×2 1/4 12 88 14.5 153 165
    -0.039

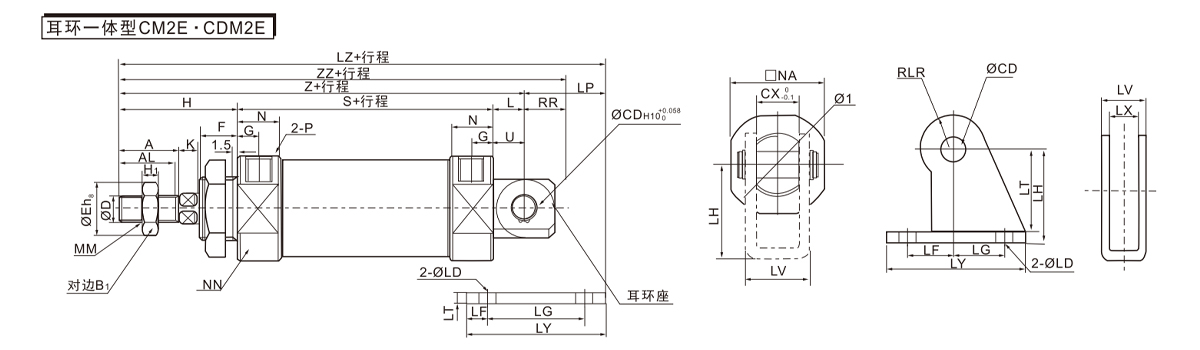

    ที่ใส่ต่างหู
    เส้นผ่านศูนย์กลางกระบอกสูบบังคับ
    (มม.)     		หมายเลขชิ้นส่วน LD แอลเอฟ แอลจี แอล.เอช ห้างหุ้นส่วนจำกัด ร.ท แอลวี ลี แอลแซด
    20 CM-E020B 6.8 15 30 30 37 3.2 18.4 59 152
    25 6.8 15 30 30 37 3.2 18.4 59 156
    32 CM-E032B 9 15 40 40 50 4 28 75 174
    40 9 15 40 40 50 4 28 75 203
