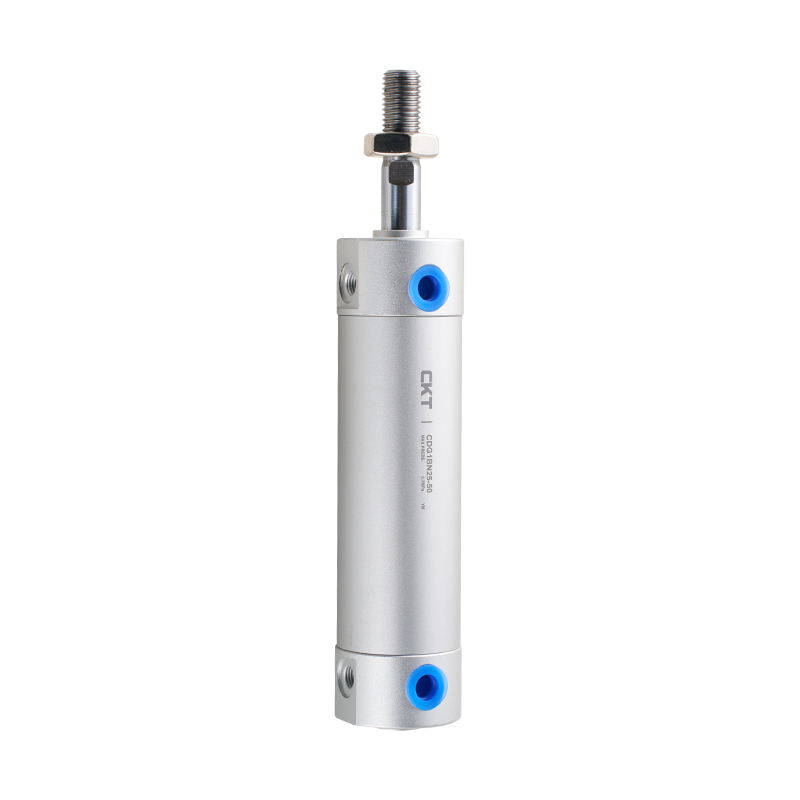

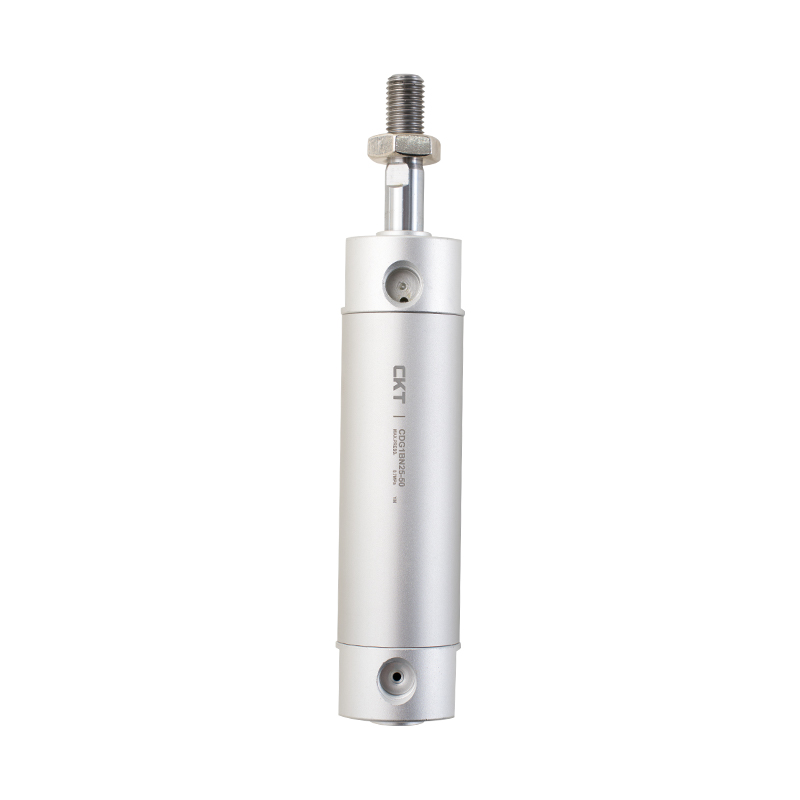

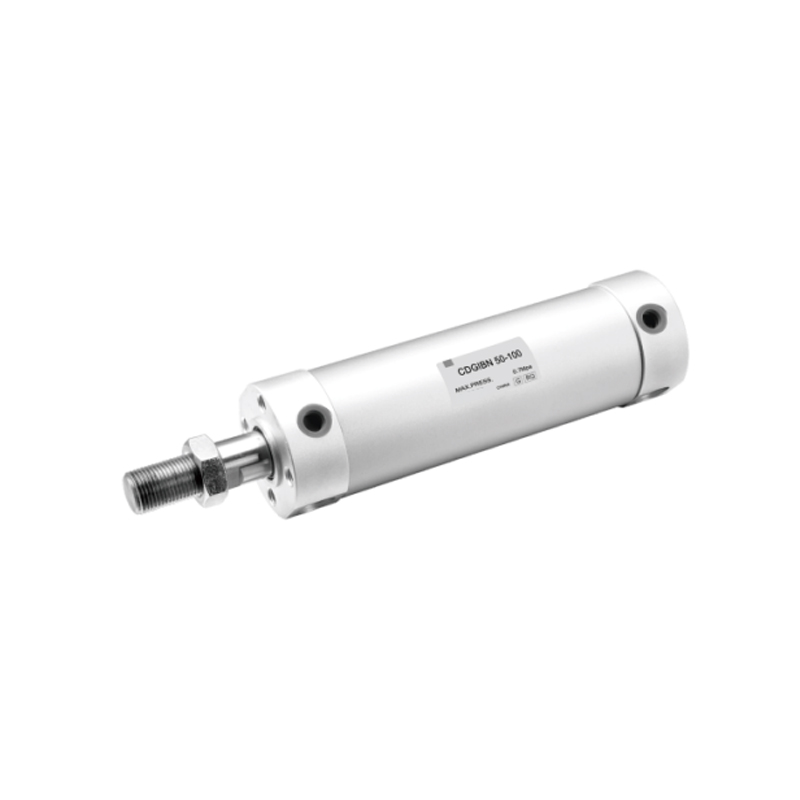

CG1 ซีรีส์ กระบอกสูบแสงแบบก้านสูบเดี่ยว

1. ฝาครอบด้านหน้าและด้านหลังมีแผ่นป้องกันการชนแบบตายตัวเพื่อลดแรงกระแทกจากการถอยหลังของกระบอกสูบ
2. กระบอกกระบอกสูบและฝาครอบด้านหน้าและด้านหลังเชื่อมต่อกันด้วยเกลียวที่มีความแม่นยำเพื่อให้แน่ใจว่ามีการปิดผนึกและมีเสถียรภาพ
3. ฝาครอบด้านหน้ามีแบริ่งหล่อลื่นในตัวและไม่จำเป็นต้องหล่อลื่นเพิ่มเติม
4. มีรูปแบบการติดตั้งหลากหลายให้ลูกค้าเลือกใช้งานสะดวก
5. มีรูสำหรับติดตั้งทั้งสองด้านของฝาครอบด้านหน้าและด้านหลัง
6. ประเภทบัฟเฟอร์อากาศและยางเป็นอุปกรณ์เสริม

อีเมล: manager@cktworld.com
ดาวน์โหลด
ก่อนหน้า：ไม่มีบทความก่อนหน้า
ถัดไป：MI ซีรีส์ สเตนเลส มินิกระบอก
  • เส้นผ่านศูนย์กลางกระบอกสูบ (มม.) 20 25 32 40 50 63 80 100
    ของเหลวที่ใช้ อากาศ
    โหมดการทำงาน การแสดงสองครั้ง
    แรงดันใช้งานสูงสุด 1.0MPa
    แรงดันใช้งานขั้นต่ำ 0.05MPa
    อุณหภูมิโดยรอบและของเหลว สวิตช์แม่เหล็ก: -10°C ถึง 60°C
    สวิตช์ที่ไม่ใช่แม่เหล็ก: -10°C ถึง 70°C
    ความเร็วลูกสูบ 50~1,000มม./วินาที 50~700มม./วินาที
    การบัฟเฟอร์ ยางกันกระแทก/กันกระแทกอากาศ
    ความอดทนต่อความยาวช่วงชัก มม ~1,000:(0~ 1.4)
    ~1200:(0~ 1.8)     		~1,000:(0~ 1.4)
    ~1500:(0~ 1.8)
    *การหล่อลื่น ไม่จำเป็น
    เส้นผ่านศูนย์กลางการเชื่อมต่อ Rc 1/8 1/8 1/8 1/8 1/4 1/4 3/8 1/2
    *หากจำเป็นต้องเติมน้ำมัน ให้ใช้น้ำมันเทอร์ไบน์หมายเลข 1 ISOVG32.

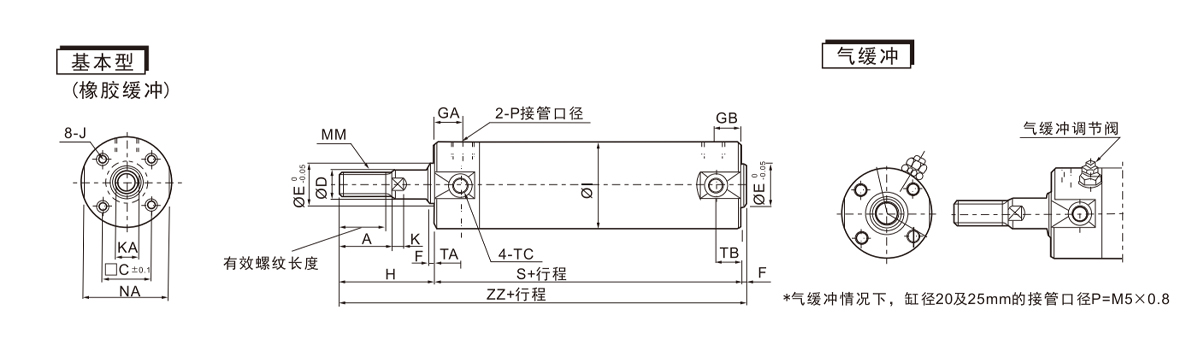

  • เส้นผ่านศูนย์กลางกระบอกสูบ (มม.) ช่วงการเดินทาง (มม.) ความยาวเกลียวที่มีประสิทธิภาพ A □ค โอดี เออ F จอร์เจีย กิกะไบต์ I J K เคเอ มม นา P S ตา วัณโรค ทีซี H ซซ
    20 ~200 15.5 18 14 8 12 2 12 10 26 M4×0.7  ลึก 7 4 6 M8×1.25 24 *1/8 69 11 11 M5×0.8 35 106
    25 ~300 19.5 22 16.5 10 14 2 12 10 31 M5×0.8  ลึก7.5 5.5 8 M10×1.25 29 *1/8 69 11 11 M6×0.75 40 111
    32 ~300 19.5 22 20 12 18 2 12 10 38 M5×0.8  ลึก8 5.5 10 M10×1.25 35.5 1/8 71 11 10 M8×1.0 40 113
    40 ~300 27 30 26 16 25 2 13 10 47 M6×1  ลึก 12 6 14 M14×1.5 44 1/8 78 12 10 M10×1.25 50 130
    50 ~300 32 35 32 20 30 2 14 12 58 M8×1.25  ลึก16 7 18 M18×1.5 55 1/4 90 13 12 M12×1.25 58 150
    63 ~300 32 35 38 20 32 2 14 12 72 M10×1.5  ลึก16 7 18 M18×1.5 69 1/4 90 13 12 M14×1.5 58 150
    80 ~300 37 40 50 25 40 3 20 16 89 M10×1.5  ลึก22 10 22 M22×1.5 80 3/8 108 - - 71 182
    100 ~300 37 40 60 30 50 3 20 16 110 M12×1.75  ลึก22 10 26 M26×1.5 100 1/2 108 - - 71 182

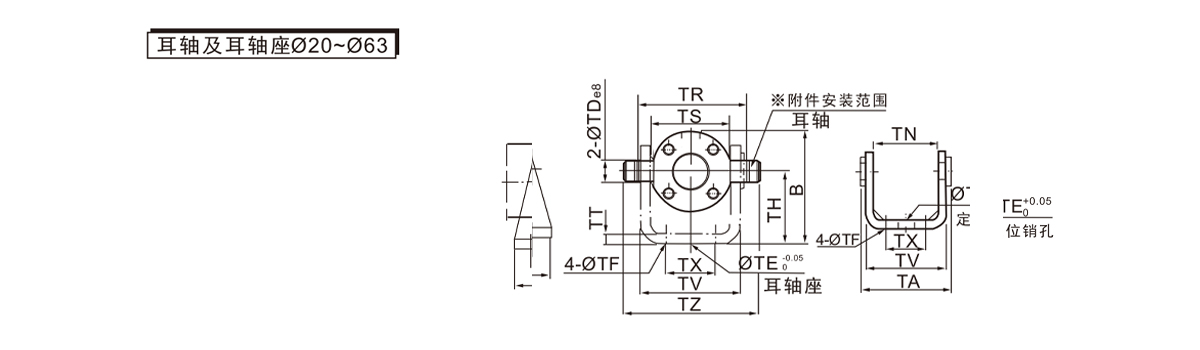

    เส้นผ่านศูนย์กลางกระบอกสูบ (มม.) แกนหู ที่นั่งเพลาหู
    หมายเลขชิ้นส่วน ØTDeB หมายเลขชิ้นส่วน B วัณโรค ØTE ØTF ธ ต.ร TS ทีที ทีวี ทีดับบลิว เท็กซัส ทีวาย ทซ
    20 ซีจี-T020 8 -0.025
    -0.047     		ซีจี-020-24A 38 11 10 5.5 25 39 28 3.2 35.8 42 16 28 47.6
    25 ซีจี-T025 10 -0.025
    -0.047     		ซีจี-025-24A 45.5 11 10 5.5 30 43 33 3.2 39.8 42 20 28 53
    32 ซีจี-T032 12 -0.032
    -0.059     		ซีจี-032-24A 54 10 10 6.6 35 54.5 40 4.5 49.4 48 22 28 67.7
    40 ซีจี-T040 14 -0.032
    -0.059     		ซีจี-040-24A 63.5 10 10 6.6 40 65.5 49 4.5 58.4 56 30 30 78.7
    50 ซีจี-T050 16 -0.032
    -0.059     		ซีจี-050-24A 79 12 20 9 50 80 60 6 72.4 64 36 36 98.6
    63 ซีจี-T063 18 -0.032
    -0.059     		ซีจี-063-24เอ 96 12 20 11 60 98 74 8 90.4 74 46 46 119.2

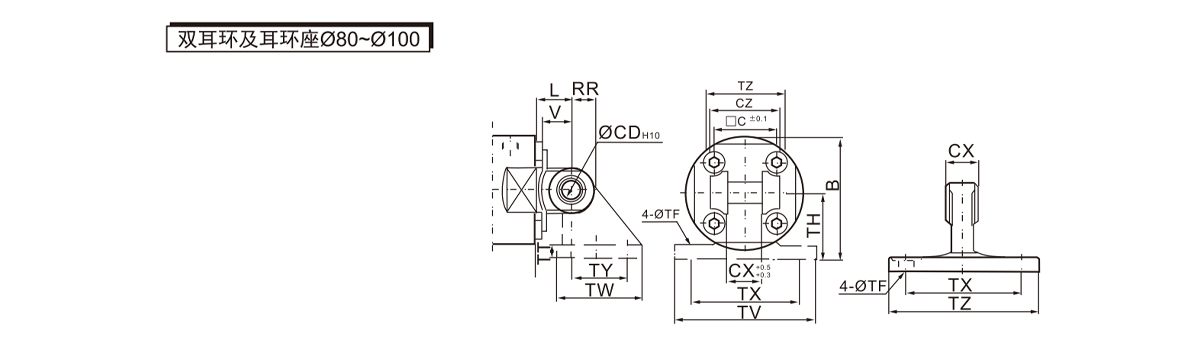

    เส้นผ่านศูนย์กลางกระบอกสูบ (มม.) ต่างหูคู่ ที่ใส่ต่างหู
    หมายเลขชิ้นส่วน Øซีดี  H10 CX ซีแซด L ร.ร V หมายเลขชิ้นส่วน ØTF ธ ทีที ทีวี ทีดับบลิว เท็กซัส ทีวาย ทซ
    80 ซีจี-D080 18 0.070
    0     		28 56 35 18 25 ซีจี-080-24เอ 11 55 11 110 72 85 45 64
    100 ซีจี-ดี100 22 0.084
    0     		32 64 43 20 31 ซีจี-100-24เอ 13.5 65 12 130 93 100 60 72

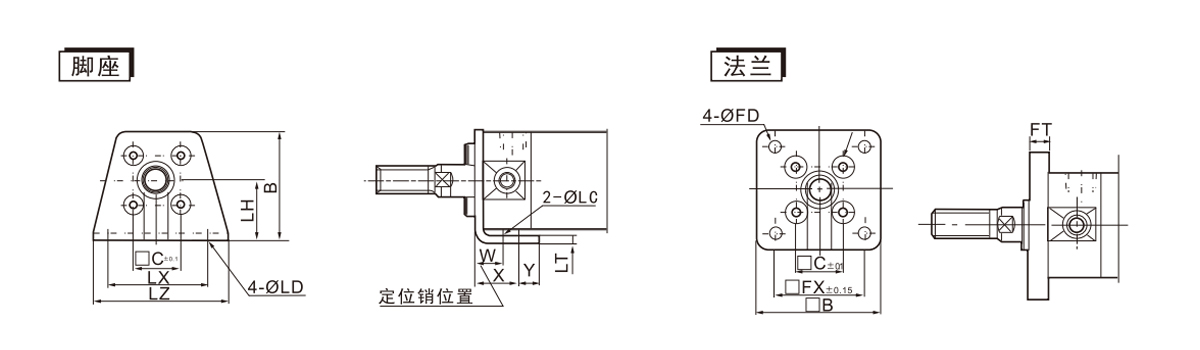

    เส้นผ่านศูนย์กลางกระบอกสูบ (มม.) ที่พักเท้า หน้าแปลน
    หมายเลขชิ้นส่วน ØLC ØLD แอล.เอช ร.ท ลก แอลแซด B W X Y หมายเลขชิ้นส่วน □บี □FX ØFD ฟุต
    20 ซีจี-L020 4 5.5 20 3 32 44 34 10 15 7 ซีจี-F020 40 28 5.5 6
    25 ซีจี-L025 4 5.5 22 3 36 49 38.5 10 15 7 ซีจี-F025 44 32 5.5 7
    32 ซีจี-L032 4 6.6 25 3 44 58 45 10 16 8 ซีจี-F032 53 38 6.6 7
    40 ซีจี-L040 4 6.6 30 3 54 71 54.5 10 16.5 9 ซีจี-F040 61 46 6.6 8
    50 ซีจี-L050 5 9 40 4.5 66 86 70.5 17.5 22 11 ซีจี-F050 76 58 9 9
    63 ซีจี-L063 5 11 45 4.5 82 106 82.5 17.5 22 13 ซีจี-F063 92 70 11 9
    80 ซีจี-L080 6 11 55 4.5 100 125 101 20 28.5 14 ซีจี-F080 104 82 11 11
    100 ซีจี-L100 6 14 65 6 120 150 121 20 30 16 ซีจี-F100 128 100 14 14

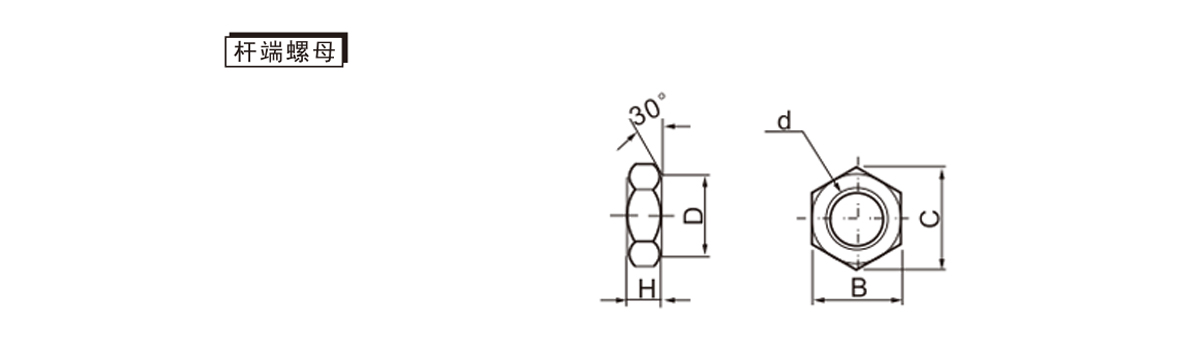

    เส้นผ่านศูนย์กลางกระบอกสูบ (มม.) น๊อตปลายก้าน
    หมายเลขชิ้นส่วน d H B C D
    20 NT-02 M8×1.25 5 13 15 12.5
    2,532 NT-03 M10×1.25 6 17 19.6 16.5
    40 NT-G04 M14×1.5 8 19 (21.9) 18
    5,063 NT-G05 M18×1.5 11 24 (27.7) 23
    80 NT-08 M22×1.5 13 32 (37.0) 31
    100 NT-10 M26×1.5 16 41 (47.3) 39

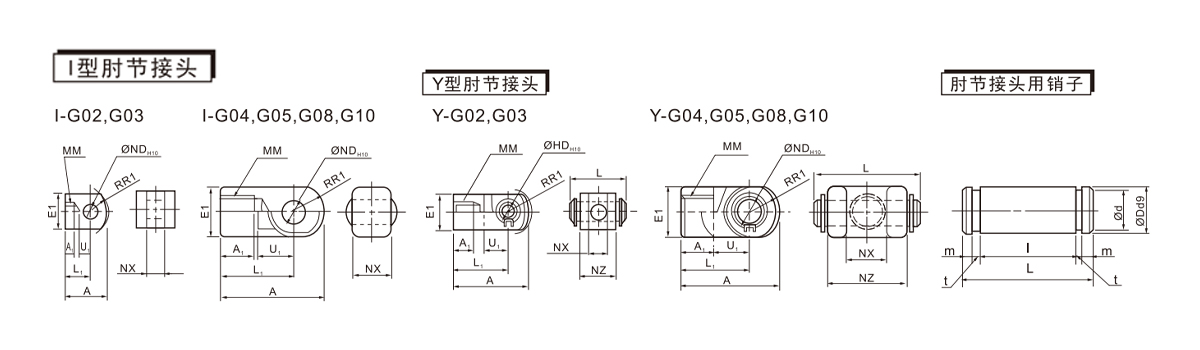

    เส้นผ่านศูนย์กลางกระบอกสูบ (มม.) ข้อต่อข้อศอกแบบที่ 1 คอนเนคเตอร์ข้อต่อข้อศอกชนิด Y หมุดข้อต่อข้อศอก
    หมายเลขชิ้นส่วน A A1 E1 L1 มม ร.ร1 ยู1 ND H10 นเอ็กซ์ หมายเลขชิ้นส่วน A A1 E1 L1 มม ร.ร1 ยู1 ND H10 นเอ็กซ์ NL L หมายเลขชิ้นส่วน ØDd9 L อ.อ I m t
    20 ไอ-จี02 34 8.5 □16 25 M8×125 10.3 11.5 8 0.058
    0     		8 -0.2
    -0.4     		Y-G02 34 8.5 □ 16 25 M8×125 10.3 11.5 8 0.058
    0     		8 0.4
    0.2     		16 21 ไอวาย-G02 8 0.040
    0.076     		21 7.6 16.2 1.5 0.9
    25,32 I-G03 41 10.5 □20 30 M10×125 12.8 14 10 0.058
    0     		10 -0.2
    -0.4     		วาย-G03 41 10.5 □ 20 30 M10×125 12.8 14 10 0.058
    0     		10 0.4
    0.2     		20 25.6 IY-G03 10 0.040
    0.076     		25.6 9.6 20.2 1.55 1.15
    40 I-G04 42 14 Ø20 30 M14×1.5 12 14 10 0.058
    0     		18 -0.3
    -0.5     		วาย-G04 42 16 φ20 30 M14×1.5 12 14 10 0.058
    0     		18 0.5
    0.3     		36 41.6 วาย-G04 10 0.040
    0.076     		41.6 9.6 36.2 1.55 1.15
    50,53 I-G05 56 18 Ø28 40 M18×1.5 16 20 14 0.070
    0     		22 -0.3
    -0.5     		Y-G05 56 20 φ28 40 M18×1.5 16 20 14 0.070
    0     		22 0.5
    0.3     		44 50.6 IY-G05 14 0.050
    0.093     		50.6 13.4 44.2 2.05 1.15
    80 ไอ-จี08 71 21 Ø38 50 M22×1.5 21 27 18 0.070
    0     		28 -0.3
    -0.5     		วาย-G08 71 23 φ38 50 M22×1.5 21 27 18 0.070
    0     		28 0.5
    0.3     		56 64 ไอวาย-จี08 18 0.050
    0.093     		64 17 56.2 2.55 1.35
    100 ไอ-จี10 79 21 Ø44 55 M26×1.5 24 31 22 0.084
    0     		32 -0.3
    -0.5     		วาย-จี10 79 24 φ44 55 M26×1.5 24 31 22 0.084
    0     		32 0.5
    0.3     		64 72 IY-G10 22 0.055
    0.177     		72 21 64.2 2.55 1.35
    *หมุดที่ใช้สำหรับข้อต่อข้อศอกของกระบอกสูบ Ø80 และ Ø100 เป็นแบบเดียวกับที่ใช้กับห่วงหูคู่
