อะไรทำให้กระบอกสูบทางอุตสาหกรรมเฉพาะทางมีความสำคัญในระบบอัตโนมัติสมัยใหม่

อะไรทำให้กระบอกสูบทางอุตสาหกรรมเฉพาะทางมีความสำคัญในระบบอัตโนมัติสมัยใหม่

กระบอกสูบทางอุตสาหกรรมเฉพาะทางถือเป็นหัวใจสำคัญของระบบอัตโนมัติร่วมสมัย โดยไม่มีกระบอกสูบที่เข้าคู่กันอย่างเหมาะสม — ไม่ว่าจะเป็นแบบมาตรฐาน กระบอกลม หรือตัวกระตุ้นเชิงเส้นที่ออกแบบเป็นพิเศษ — สายการผลิตแบบอัตโนมัติไม่สามารถบรรลุรอบเวลา ความแม่นยำ หรือความสามารถในการโหลดตามความต้องการของการผลิตสมัยใหม่ได้ คำตอบสั้นๆ: กระบอกสูบด้านขวาจะกำหนดปริมาณงาน ความสามารถในการทำซ้ำ และเวลาทำงานของระบบทั้งหมดได้โดยตรง ส่วนประกอบอื่นๆ ทั้งหมดในเซลล์ระบบอัตโนมัติแบบนิวแมติกหรือเครื่องกลไฟฟ้าจะขึ้นอยู่กับกระบอกสูบที่ทำงานภายในข้อมูลจำเพาะ ทุกรอบ เป็นเวลาหลายล้านจังหวะ

ระบบอัตโนมัติทางอุตสาหกรรมมีการเปลี่ยนแปลงไปอย่างมากในช่วงสองทศวรรษที่ผ่านมา เมื่อกระบอกลมทั่วไปที่มีจำหน่ายทั่วไปเคยจัดการงานหยิบและวางหรือจับยึดส่วนใหญ่ ระบบในปัจจุบันต้องการกระบอกสูบที่ออกแบบมาสำหรับขนาดรูเจาะ ความยาวช่วงชัก การกำหนดค่าการติดตั้ง แรงดันในการทำงาน และสภาวะแวดล้อมโดยเฉพาะ กระบอกสูบที่มีเส้นผ่านศูนย์กลางรูเจาะไม่ตรงกันแม้แต่ 10% สามารถลดแรงที่ส่งออกได้มากพอที่จะทำให้เกิดข้อผิดพลาดเป็นระยะๆ ซึ่งต้องเสียค่าใช้จ่ายหลายพันดอลลาร์ต่อชั่วโมงในการหยุดทำงานโดยไม่ได้วางแผนไว้

บทความนี้ครอบคลุมถึงวิธีการเลือก ระบุ และรวมกระบอกสูบทางอุตสาหกรรมเฉพาะทางเข้ากับระบบอัตโนมัติ โดยให้ความสนใจกับตัวแปรทางวิศวกรรมที่สำคัญที่สุดในการใช้งานจริง

ประเภทหลักของกระบอกสูบอุตสาหกรรมที่ใช้ในระบบอัตโนมัติ

กระบอกสูบบางอันไม่สามารถใช้แทนกันได้ วิศวกรระบบอัตโนมัติจะต้องเข้าใจถึงความแตกต่างในการใช้งานระหว่างกลุ่มกระบอกสูบหลักก่อนที่จะระบุส่วนประกอบสำหรับเซลล์ใหม่หรือโครงการปรับปรุงใหม่

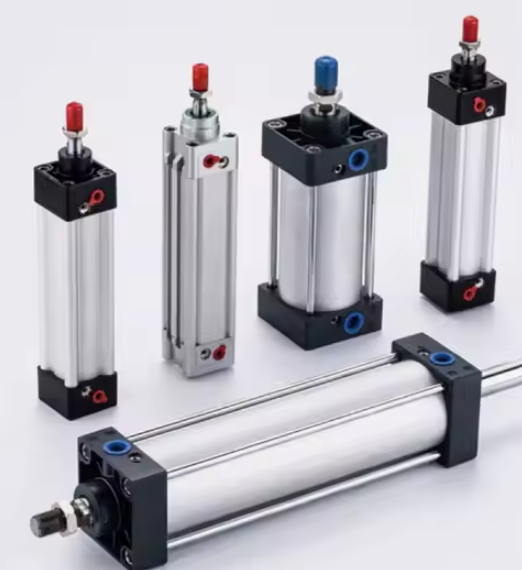

กระบอกลมนิวแมติก

กระบอกลมยังคงเป็นแอคชูเอเตอร์ที่ใช้งานกันอย่างแพร่หลายในระบบอัตโนมัติทางอุตสาหกรรมทั่วโลก โดยจะแปลงแรงดันอากาศอัดให้เป็นแรงเชิงกลเชิงเส้น ทำให้เหมาะสำหรับการใช้งานรอบสูงที่ต้นทุนต่อจังหวะจะต้องน้อยที่สุด แรงกดดันในการทำงานมาตรฐานอยู่ระหว่าง 0.4 MPa และ 1.0 MPa (ประมาณ 58 ถึง 145 psi) โดยส่งแรงที่สเกลโดยตรงกับเส้นผ่านศูนย์กลางของรู กระบอกลมเจาะขนาด 63 มม. ที่ทำงานที่ 0.6 MPa สร้างแรงขับตามทฤษฎีประมาณ 1,870 N ซึ่งเพียงพอสำหรับงานจับยึดชิ้นส่วน การดีดออก และการจัดตำแหน่งที่หลากหลาย

กระบอกลมเฉพาะทางสมัยใหม่มีมากกว่าการออกแบบแบบดับเบิ้ลแอคชั่นพื้นฐาน ขณะนี้วิศวกรได้ระบุรุ่นต่างๆ ได้แก่:

• กระบอกลมขนาดกะทัดรัด/ช่วงชักสั้น — ใช้ในเซลล์ประกอบแบบจำกัดซึ่งซองการติดตั้งมีความยาวรวมน้อยกว่า 100 มม
• กระบอกลมไร้ก้าน — สำหรับจังหวะที่เกิน 1,000 มม. ซึ่งก้านลูกสูบมาตรฐานจะสร้างโมเมนต์การโก่งตัวที่ยอมรับไม่ได้
• กระบอกลมนำทาง — ก้านคู่หรือแบบมีไกด์โปรไฟล์ที่ต้านทานโหลดนอกแกนได้สูงถึง 500 N·m โดยไม่ต้องใช้รางนำภายนอก
• กระบอกลมตีคู่ — กระบอกสูบสองกระบอกเรียงซ้อนกันเป็นอนุกรมโดยใช้รูเจาะเดียวกัน ช่วยเพิ่มแรงเอาต์พุตเป็นสองเท่าได้อย่างมีประสิทธิภาพโดยไม่ต้องเพิ่มเส้นผ่านศูนย์กลางฐาน
• กระบอกลมห้องสะอาด — กระบอกสเตนเลสสตีล ซีล PTFE และการเคลือบแบบไม่มีแก๊สไหลออกสำหรับ ISO Class 5 หรือสภาพแวดล้อมที่ดีกว่าในเซมิคอนดักเตอร์และระบบอัตโนมัติทางเภสัชกรรม

กระบอกไฮดรอลิกสำหรับระบบอัตโนมัติสำหรับงานหนัก

ในกรณีที่กระบอกลมมีกำลังสูงสุดที่ค่าแรงใช้งานจริงประมาณ 30 kN สำหรับขนาดรูมาตรฐาน กระบอกไฮดรอลิกจะขยายช่วงได้หลายร้อยกิโลนิวตัน ระบบอัตโนมัติสำหรับการปั๊มโลหะ สายการผลิตตีขึ้นรูป และเครื่องอัดประกอบชิ้นส่วนหนักอาศัยตัวกระตุ้นเชิงเส้นแบบไฮดรอลิกที่ทำงานที่ 140 ถึง 350 บาร์ ข้อเสียคือความซับซ้อนของระบบ: หน่วยกำลังไฮดรอลิก รางไถลของการกรอง ตัวแลกเปลี่ยนความร้อน และโครงสร้างพื้นฐานป้องกันการรั่วไหลเพิ่มต้นทุนด้านทุนและภาระในการบำรุงรักษาที่ระบบนิวแมติกหลีกเลี่ยงโดยสิ้นเชิง

กระบอกก้านไฟฟ้า

แอคชูเอเตอร์แบบแท่งไฟฟ้า ซึ่งโดยพื้นฐานแล้วคือเซอร์โวมอเตอร์ที่ขับเคลื่อนบอลสกรูหรือสกรูลูกกลิ้งดาวเคราะห์ภายในเปลือกทรงกระบอก ได้แย่งชิงส่วนแบ่งการตลาดที่สำคัญจากการใช้งานกระบอกลมลมที่ต้องการการตอบสนองตำแหน่งที่แม่นยำ พวกเขาเสนอ ความสามารถในการทำซ้ำของตำแหน่ง ±0.01 มม. หรือดีกว่า การจำกัดแรงที่ตั้งโปรแกรมได้ และการใช้พลังงานต่ำกว่าวงจรนิวแมติกที่เทียบเท่ากันประมาณ 70% เมื่อคำนึงถึงรอบการทำงาน ข้อจำกัดคือความหนาแน่นของแรงสูงสุด: ในขนาดที่เท่ากัน กระบอกก้านไฟฟ้ายังคงมีราคาสูงกว่ากระบอกลมลมที่มีรูเดียวกันสามถึงห้าเท่า เหตุผลทางเศรษฐกิจจึงขึ้นอยู่กับจำนวนรอบและข้อกำหนดด้านความแม่นยำอย่างมาก

วิธีกำหนดขนาดและเลือกกระบอกสูบที่เหมาะสมสำหรับระบบอัตโนมัติของคุณ

การเลือกกระบอกสูบเป็นการคำนวณทางวิศวกรรม ไม่ใช่การค้นหาแค็ตตาล็อก การทำผิดพลาดนำไปสู่ความล้มเหลวในการซีลก่อนเวลาอันควร การงอของก้าน หรือแรงไม่เพียงพอ ซึ่งทั้งหมดนี้แสดงให้เห็นว่าเป็นการหยุดทำงานโดยไม่ได้วางแผนซึ่งเกินกว่าต้นทุนของส่วนประกอบที่ระบุอย่างถูกต้องอย่างมาก

การคำนวณแรงด้วยปัจจัยด้านความปลอดภัย

จุดเริ่มต้นสำหรับการฝึกปรับขนาดกระบอกลมหรือกระบอกไฮดรอลิกคือแรงทำงานที่จำเป็น ณ จุดใช้งาน ค่านี้ต้องประกอบด้วย:

• น้ำหนักบรรทุกคงที่ซึ่งกระทำต่อทิศทางการเคลื่อนที่
• แรงไดนามิกที่จำเป็นในการเร่งความเร็วของโหลดให้เป็นความเร็วเป้าหมายภายในระยะเวลาชักที่มีอยู่
• แรงเสียดทานจากตัวนำ ซีล และกลไกภายนอกใดๆ
• แรงในกระบวนการ (การหนีบ การกด การตัด) ที่ปลายจังหวะ

ให้ใช้วิธีปฏิบัติมาตรฐาน ปัจจัยด้านความปลอดภัย 1.5 ถึง 2.0 เหนือผลิตภัณฑ์แรงกดเจาะตามทฤษฎีที่คำนวณได้ อัตรากำไรขั้นต้นนี้จะดูดซับความผันผวนของแรงดันจ่าย (ระบบอัดอากาศโดยทั่วไปจะแปรผัน ±10% จากค่าที่ตั้งไว้) การสึกหรอของซีลตลอดอายุการใช้งาน และความแปรผันของโหลดที่มีอยู่ในกระบวนการผลิต

ตัวอย่างเช่น หากงานจับยึดต้องใช้แรง 800 N ที่ชิ้นงานและการจ่ายอากาศคือ 0.6 MPa เส้นผ่านศูนย์กลางรูขั้นต่ำจะคำนวณได้ประมาณ 42 มม. ที่ประสิทธิภาพ 100% การใช้ปัจจัยด้านความปลอดภัย 1.6× จะดันรูที่เลือกไปที่ 50 มม. หรือ 63 มม. ขึ้นอยู่กับขนาดมาตรฐานที่มีอยู่ ช่วยให้มั่นใจว่ากระบอกสูบจะให้แรงเพียงพอแม้ว่าแรงดันในการจ่ายจะลดลงเหลือ 0.5 MPa ในระหว่างความต้องการของระบบสูงสุด

การวิเคราะห์ความยาวช่วงชักและการโก่งงอของก้าน

ความยาวช่วงชักส่งผลโดยตรงต่อความไวของก้านลูกสูบต่อการโก่งงอภายใต้แรงอัด สำหรับกระบอกลมหรือแอคชูเอเตอร์แบบนิวแมติกใดๆ ที่มีระยะชักเกินประมาณ 10 เท่าของเส้นผ่านศูนย์กลางของก้าน จำเป็นต้องตรวจสอบการโก่งงอของคอลัมน์ออยเลอร์ ภาระการโก่งงอที่สำคัญขึ้นอยู่กับเส้นผ่านศูนย์กลางของแท่ง ความยาวระยะชัก วัสดุ (โดยทั่วไปคือเหล็กกล้าคาร์บอนหรือเหล็กกล้าไร้สนิม) และรูปแบบการติดตั้ง — สภาวะปลายแบบคงที่ แบบไม่คงที่ หรือแบบพิน-พิน แต่ละเงื่อนไขให้ความยาวของคอลัมน์ที่มีประสิทธิภาพแตกต่างกัน

แท่งเหล็กเส้นผ่านศูนย์กลาง 20 มม. ที่มีระยะชัก 600 มม. ในสภาวะการติดตั้งแบบคงที่ไม่มีภาระการโก่งงอที่สำคัญประมาณ 2,850 น — ซึ่งอาจต่ำกว่าแรงที่กระบอกสูบสามารถสร้างได้ ในกรณีเช่นนี้ การระบุเส้นผ่านศูนย์กลางของก้านที่ใหญ่ขึ้น (25 มม. หรือ 32 มม.) หรือการสลับไปใช้กระบอกสูบแบบมีไกด์จะเพิ่มการรองรับด้านข้างที่ป้องกันการโก่งงอโดยไม่ต้องให้วิศวกรลดแรงดันในการทำงาน

ข้อกำหนดรอบเวลาและกันกระแทก

เซลล์อัตโนมัติความเร็วสูง — โดยเฉพาะเซลล์ที่ทำงานที่ 60 รอบขึ้นไปต่อนาที — ทำให้เกิดแรงกระแทกที่ปลายจังหวะอย่างมากต่อส่วนประกอบกระบอกสูบ วาล์ว และเครื่องมือ ที่ความเร็วเหล่านี้ กระบอกลมที่ไม่สามารถควบคุมได้ซึ่งมีระยะชัก 100 มม. สามารถพัฒนาความเร็วลูกสูบเกิน 1.5 ม./วินาที ทันทีก่อนตำแหน่งสิ้นสุด พลังงานจลน์ที่ฝาท้ายดูดซับในแต่ละจังหวะจะต้องได้รับการจัดการผ่านเบาะภายใน โช้คอัพภายนอก หรือวาล์วควบคุมการไหลบนช่องไอเสีย

กระบอกลมอุตสาหกรรมเฉพาะทางส่วนใหญ่ที่มีขนาดเกิน 40 มม. มีเบาะวาล์วเข็มแบบปรับได้ที่ตำแหน่งปลายทั้งสองข้างเป็นมาตรฐาน สิ่งเหล่านี้ช่วยให้สามารถปรับระยะการชะลอความเร็วได้โดยทั่วไประหว่าง 5 มม. ถึง 30 มม. สำหรับการใช้งานที่ต้องการทั้งจังหวะกลางด้วยความเร็วสูงและการชะลอความเร็วที่ควบคุมได้อย่างแม่นยำ โช้คอัพไฮดรอลิกภายนอกพร้อมระบบกันสะเทือนแบบปรับได้ให้การควบคุมที่ดีกว่าระบบกันกระแทกแบบนิวแมติกเพียงอย่างเดียว

การออกแบบกระบอกสูบเฉพาะทางสำหรับสภาพแวดล้อมระบบอัตโนมัติที่มีความต้องการสูง

กระบอกลมแค็ตตาล็อกมาตรฐานรองรับการใช้งานบนพื้นโรงงานส่วนใหญ่ อย่างไรก็ตาม ส่วนสำคัญของระบบอัตโนมัติทางอุตสาหกรรมทำงานในสภาพแวดล้อมที่ทำลายส่วนประกอบมาตรฐานภายในไม่กี่สัปดาห์ เว้นแต่การออกแบบกระบอกสูบจะระบุถึงเงื่อนไขเหล่านั้นโดยเฉพาะ

กระบอกสูบทนต่อการกัดกร่อนสำหรับสภาพแวดล้อมการชะล้างและสารเคมี

การแปรรูปอาหาร การบรรจุขวดเครื่องดื่ม และบรรจุภัณฑ์ยาแบบอัตโนมัติใช้วงจรการชะล้างบ่อยครั้งด้วยน้ำแรงดันสูง ไอน้ำ และสารทำความสะอาดที่มีฤทธิ์กัดกร่อน กระบอกลมอะลูมิเนียมแบบมาตรฐานจะสึกกร่อนอย่างรวดเร็วภายใต้สภาวะเหล่านี้ โครงสร้างกระบอกและก้านทำจากสเตนเลสสตีล (โดยทั่วไปคือเกรด 304 หรือ 316L) รวมกับซีล EPDM หรือ PTFE ที่เป็นไปตามมาตรฐาน FDA จะช่วยขยายระยะเวลาการให้บริการจากสัปดาห์เป็นปี โดยทั่วไปแล้ว ค่าใช้จ่ายพรีเมียมสำหรับกระบอกลมที่มีการชะล้างแบบสเตนเลสนั้นสูงกว่ายูนิตอะลูมิเนียมมาตรฐาน 40% ถึง 80% — เศษเสี้ยวของต้นทุนการหยุดทำงานจากความล้มเหลวของกระบอกสูบเดียวในระหว่างดำเนินการผลิต

ระบบอัตโนมัติในการแปรรูปสารเคมียังนำเสนอสภาวะที่รุนแรงยิ่งขึ้น เช่น กรด ตัวทำละลาย และสภาพแวดล้อมที่มีความชื้นสูงด้วยน้ำควบแน่น ตัวเลือกกระบอกสูบในที่นี้ได้แก่ อะลูมิเนียมชุบแข็งที่มีรูบุด้วย PTFE ตัวกระบอกคอมโพสิตโพลีเฟนิลีนซัลไฟด์ (PPS) หรือตัวเลือกที่เคลือบฟลูออโรโพลีเมอร์ทั้งตัว ความเข้ากันได้ของซีลต้องได้รับการตรวจสอบโดยเทียบกับการสัมผัสสารเคมีโดยเฉพาะ — ซีล NBR ที่ทำงานได้ดีในสภาพแวดล้อมที่มีน้ำมันจะสลายตัวอย่างรวดเร็วในตัวทำละลายอะโรมาติก ในขณะที่ซีล EPDM ทำได้ดีเยี่ยมในไอน้ำและน้ำร้อน แต่จะพองตัวในของเหลวที่มีส่วนผสมของปิโตรเลียม

กระบอกสูบอุณหภูมิสูงสำหรับเตาอบและเซลล์เชื่อม

ระบบอัตโนมัติภายในเตาอบอุตสาหกรรม ระบบบ่มสี และเซลล์เชื่อมด้วยหุ่นยนต์ทำให้กระบอกสูบมีอุณหภูมิคงที่ตั้งแต่ 120°C ถึงมากกว่า 200°C ซีลมาตรฐาน Buna-N (NBR) เริ่มเสื่อมสภาพที่อุณหภูมิประมาณ 100°C ภายใต้สภาวะไดนามิก ทำให้เกิดการรั่วไหลและสูญเสียแรงยึดเกาะภายในหลายร้อยชั่วโมง กระบอกสูบเฉพาะที่อุณหภูมิสูงใช้ซีลซิลิโคนหรือไวตัน (FKM) บริการต่อเนื่อง 150°C ถึง 200°C พร้อมด้วยสารหล่อลื่นอุณหภูมิสูงที่ไม่เกิดคาร์บอนหรือเคลื่อนตัวออกจากร่องซีล

สภาพแวดล้อมในการเชื่อมยังทำให้ก้านลูกสูบของกระบอกสูบอากาศสัมผัสกับการกระเด็นและรังสียูวีจากอาร์คแฟลช แท่งเคลือบฮาร์ดโครมหรือเซรามิกต้านทานการเกาะติดที่กระเด็นและการแตกเป็นรูบนพื้นผิวได้ดีกว่าเหล็กขัดเงามาตรฐาน ช่วยลดการสึกหรอของซีลที่เกิดจากการปนเปื้อนของพื้นผิวก้านที่เข้าสู่บริเวณซีลไวเปอร์ได้โดยตรง

กระบอกสูบสำหรับการใช้งานในบรรยากาศที่ระเบิดได้ (ATEX/IECEx)

ระบบอัตโนมัติในการจัดการเมล็ดพืช ห้องพ่นสี การผสมสารเคมี และการแปรรูปน้ำมันและก๊าซดำเนินการในพื้นที่ที่จัดอยู่ในประเภทที่อาจเกิดการระเบิด (โซน 1 หรือโซน 2 ภายใต้ ATEX หรือแผนก 1/แผนก 2 ภายใต้ NEC) กระบอกลมนิวแมติกจะปลอดภัยกว่าในโซนเหล่านี้มากกว่าแอคชูเอเตอร์ไฟฟ้า เนื่องจากอากาศอัดไม่มีพลังงานในการจุดระเบิด อย่างไรก็ตาม การออกแบบกระบอกสูบจะต้องป้องกันการสะสมประจุไฟฟ้าสถิตบนส่วนประกอบที่ไม่นำไฟฟ้า และต้องไม่สร้างแรงกระแทกระหว่างโลหะกับโลหะที่สามารถเกิดประกายไฟได้เมื่อสิ้นสุดจังหวะ กระบอกสูบที่ได้รับการจัดอันดับ ATEX ใช้ส่วนประกอบโพลีเมอร์นำไฟฟ้า การต่อสายดิน และตัวหยุดปลายแบบบุนุ่มเพื่อให้ตรงตามข้อกำหนดของโซนโดยไม่ต้องอาศัยกรอบป้องกันการระเบิดภายนอก

กระบอกสูบขนาดเล็กสำหรับการประกอบอัตโนมัติที่มีความแม่นยำ

การประกอบอุปกรณ์อิเล็กทรอนิกส์ การผลิตอุปกรณ์ทางการแพทย์ และการผลิตนาฬิกาหรือเครื่องมือ ต้องใช้กระบอกลมที่มีขนาดรูตั้งแต่ 4 มม. ถึง 16 มม. ระยะชักสั้นเพียง 1 มม. และความสามารถในการทำซ้ำตำแหน่งต่ำกว่า 0.05 มม. กระบอกสูบนิวแมติกขนาดเล็กในระดับนี้ต้องเผชิญกับเกณฑ์ความคลาดเคลื่อนในการผลิตซึ่งคิดเป็นเปอร์เซ็นต์ที่ใหญ่กว่าของขนาดส่วนประกอบ - พิกัดความเผื่อของร่องซีล 0.02 มม. บนกระบอกเจาะขนาด 6 มม. ต้องการการควบคุมการตัดเฉือนที่เข้มงวดกว่าเกณฑ์ความคลาดเคลื่อนเดียวกันบนยูนิตรูขนาด 63 มม. แท่นทรงกระบอกขนาดเล็กชั้นนำมีอายุการใช้งานยาวนานกว่าปกติ 30 ล้านจังหวะ ที่แรงดันเต็มพิกัดผ่านการขัดผิวด้วยรูขัด ซีลคอมโพสิต PTFE แรงเสียดทานต่ำ และแท่งสเตนเลสกราวด์ที่มีความแม่นยำ

การบูรณาการกระบอกสูบอุตสาหกรรมกับระบบควบคุมอัตโนมัติ

กระบอกสูบจะไม่สร้างมูลค่าจนกว่าจะรวมเข้ากับสถาปัตยกรรมการควบคุมของระบบอัตโนมัติ การเชื่อมต่อระหว่างกลไกของกระบอกสูบและลอจิก PLC คือจุดที่กระบอกสูบหลายตัวที่ดูเหมือนว่าจะมีการระบุอย่างชัดเจนมีประสิทธิภาพต่ำกว่าในทางปฏิบัติ

การตรวจจับตำแหน่งและข้อเสนอแนะ

การออกแบบกระบอกลมสมัยใหม่ประกอบด้วยรางเซ็นเซอร์ในตัว — ช่อง T หรือช่อง C ที่กลึงเข้าไปในถัง — ซึ่งยอมรับสวิตช์กกแม่เหล็ก เซ็นเซอร์โซลิดสเตตฮอลล์เอฟเฟกต์ หรือเซ็นเซอร์ตำแหน่งเชิงเส้นแบบแม่เหล็กแบบอะนาล็อก สวิตช์รีดให้เอาต์พุตเปิด/ปิดอย่างง่ายที่ตำแหน่งสิ้นสุดที่กำหนดและมีราคาต่ำกว่า 10 ดอลลาร์ต่อเซ็นเซอร์ เซ็นเซอร์ Hall-Effect ให้อายุการสวิตชิ่งที่ยาวนานขึ้น (การทำงานมากกว่า 100 ล้านครั้ง เทียบกับประมาณ 10 ล้านครั้งสำหรับสวิตช์กก) ความต้านทานการสั่นสะเทือนที่ดีขึ้น และเวลาตอบสนองที่เร็วขึ้นในช่วง 0.5 ms

สำหรับการใช้งานที่ต้องการข้อมูลตำแหน่งที่ต่อเนื่องมากกว่าสัญญาณปลายจังหวะแบบไบนารี เช่น การหนีบตามสัดส่วนหรือการกดประกอบแบบจังหวะแปรผัน เซนเซอร์แบบอะนาล็อกแมกนีโตสตริกทีฟที่ฝังอยู่ในกระบอกกระบอกสูบจะมีให้ ตำแหน่งเชิงเส้นสัมบูรณ์ที่มีความละเอียด 0.1 มม เกินจังหวะเต็ม ซึ่งจะช่วยกำจัดตัวเข้ารหัสเชิงเส้นภายนอก ลดความซับซ้อนในการเดินสายไฟ และช่วยให้ PLC ตรวจสอบความเร็วของก้านแบบเรียลไทม์ในฐานะเครื่องมือวินิจฉัย

การเลือกวาล์วและเวลาตอบสนอง

โซลินอยด์วาล์วที่ขับเคลื่อนกระบอกลมแต่ละตัวจะกำหนดความเร็วของกระบอกสูบที่ตอบสนองต่อคำสั่ง PLC เวลาตอบสนองของวาล์ว — ช่วงเวลาระหว่างการจ่ายพลังงานของคอยล์และการเปิดพอร์ตเต็ม — มีช่วงตั้งแต่ต่ำกว่า 5 มิลลิวินาที สำหรับวาล์วก้านวาล์วที่ออกฤทธิ์โดยตรงความเร็วสูง จนถึง 30–60 มิลลิวินาที สำหรับวาล์วแกนหมุนมาตรฐานที่ 24 VDC ในการใช้งาน 60 รอบต่อนาทีที่มีเวลารอบรวม ​​200 ms วาล์ว 50 ms จะเพิ่ม 25% ให้กับเวลากระตุ้นด้วยลม และอาจทำให้เป้าหมายของเวลารอบไม่สามารถบรรลุได้

อัตราการไหลของวาล์ว (ค่า CV) จะต้องตรงกับปริมาตรกระบอกสูบและเวลาชักที่ต้องการด้วย วาล์วที่มีขนาดต่ำกว่าจะสร้างความแตกต่างของแรงดันทั่วทั้งวาล์วระหว่างจังหวะที่ความเร็วสูง ช่วยลดแรงดันในการทำงานที่เห็นได้จากลูกสูบกระบอกลมในช่วงกลางจังหวะได้อย่างมีประสิทธิภาพ แม้ว่าแรงดันจ่ายจะเพียงพอที่ทางเข้าวาล์วก็ตาม หลักทั่วไปคือเลือกค่า Cv ของวาล์วที่จำกัดแรงดันตกคร่อมวาล์วให้น้อยกว่า 10% ของแรงดันจ่าย ที่ความต้องการการไหลสูงสุด

การรวม Fieldbus และ IO-Link

สถาปัตยกรรมอัตโนมัติของอุตสาหกรรม 4.0 ต้องการการวินิจฉัยระดับกระบอกสูบที่สามารถเข้าถึงได้ผ่านระบบ SCADA หรือ MES ของโรงงานเพิ่มมากขึ้น ชุดประกอบท่อร่วมวาล์วที่เปิดใช้งาน IO-Link ช่วยให้สามารถส่งข้อมูลเซ็นเซอร์ตำแหน่งของกระบอกสูบ จำนวนจังหวะ ความดันกันกระแทก และความเบี่ยงเบนของรอบเวลาไปยัง PLC ผ่านอีเธอร์เน็ตอุตสาหกรรมมาตรฐาน (PROFINET, EtherNet/IP, EtherCAT) โดยไม่ต้องเพิ่มการเดินสาย I/O แบบแยก โหนดหลัก IO-Link สามารถรองรับได้ถึง สถานีแปดสูบ ผ่านสายเคเบิลเส้นเดียว ลดความซับซ้อนในการเดินสายไฟแผงในเซลล์อัตโนมัติที่มีความหนาแน่นสูงที่มีกระบอกสูบ 20 หรือมากกว่านั้นได้อย่างมาก

การเชื่อมต่อนี้ช่วยให้สามารถบำรุงรักษาเชิงคาดการณ์ได้: หากกระบอกลมใดกระบอกหนึ่งเริ่มใช้เวลานานขึ้น 15% เพื่อทำให้สโตรคเสร็จสมบูรณ์ ซึ่งเป็นรูปแบบที่ตรวจจับได้โดยการเปรียบเทียบขอบเซ็นเซอร์ที่ประทับเวลา ระบบสามารถทำเครื่องหมายกระบอกสูบเพื่อตรวจสอบก่อนที่จะทำให้เกิดข้อผิดพลาดในการผลิต การศึกษาจากระบบอัตโนมัติของอู่ซ่อมตัวถังยานยนต์ได้แสดงให้เห็นว่าโปรแกรมการบำรุงรักษาเชิงคาดการณ์โดยใช้การวินิจฉัยระดับกระบอกสูบช่วยลดเวลาหยุดทำงานของระบบนิวแมติกโดยไม่ได้วางแผนโดย 35% ถึง 55% เมื่อเทียบกับกำหนดการทดแทนตามระยะเวลาที่กำหนด

อุตสาหกรรมสำคัญที่ขับเคลื่อนความต้องการกระบอกสูบอุตสาหกรรมเฉพาะทาง

การทำความเข้าใจว่าอุตสาหกรรมใดใช้กระบอกสูบเฉพาะทางในปริมาณมากที่สุด ช่วยชี้แจงลำดับความสำคัญในการออกแบบที่ผู้ผลิตและผู้วางระบบต้องจัดการ

การผลิตยานยนต์

ร้านขายตัวถังรถยนต์แห่งเดียวประกอบด้วยกระบอกสูบนิวแมติกและไฮดรอลิกระหว่าง 800 ถึง 2,500 กระบอก ทั่วทั้งสถานีเชื่อม จัดการ และประกอบ โดยทั่วไปอัตรารอบจะอยู่ที่ 240 ถึง 480 จังหวะต่อชั่วโมงต่อสถานี ซึ่งหมายความว่ากระบอกลมเดี่ยวบนท่อที่มีปริมาณมากจะสะสม มากกว่า 4 ล้านจังหวะต่อปี . ข้อมูลจำเพาะของกระบอกสูบที่นี่เน้นอายุการใช้งานของซีล ความทนทานของกันกระแทก และความง่ายในการเปลี่ยนแบบอินไลน์โดยไม่ต้องถอดโครงสร้างการติดตั้งออก

บรรจุภัณฑ์และโลจิสติกส์อัตโนมัติ

การสร้างกล่อง การปิดผนึกกล่อง และระบบคัดแยกความเร็วสูงทำงานที่ความเร็วที่ต้องการเวลาการเคลื่อนตัวของกระบอกสูบต่ำกว่า 100 มิลลิวินาที กระบอกลมไร้ก้านที่มีคัปปลิ้งแม่เหล็กหรือแถบเชื่อมต่อแบบกลไกมักใช้สำหรับการเคลื่อนที่ในแนวนอนระยะไกล (500 มม. ถึง 2,000 มม.) โดยที่ก้านแบบธรรมดาจะยื่นออกไปอย่างไม่อาจยอมรับได้ ระบบอัตโนมัติของการบรรจุหีบห่อยังดำเนินการสามกะต่อวัน 350 วันต่อปี ทำให้เวลาเฉลี่ยระหว่างความล้มเหลว (MTBF) เป็นเกณฑ์ข้อกำหนดหลัก แทนที่จะเป็นข้อกังวลรอง

การประกอบเซมิคอนดักเตอร์และอิเล็กทรอนิกส์

หุ่นยนต์ขนย้ายแผ่นเวเฟอร์ เครื่องติดแม่พิมพ์ และอุปกรณ์ประกอบ PCB ใช้กระบอกลมขนาดเล็กและแอคชูเอเตอร์แบบแท่งไฟฟ้าที่ต้องการมาตรฐานความสะอาดระดับต่ำกว่าไมครอน กระบอกสูบในสภาพแวดล้อมเหล่านี้จะต้องไม่สร้างอนุภาค ต้องต้านทานการปล่อยก๊าซที่อาจปนเปื้อนกับซับสเตรตที่ละเอียดอ่อน และต้องรักษาความแม่นยำของตำแหน่งไว้นับพันล้านรอบ ตลาดอุปกรณ์เซมิคอนดักเตอร์ทั่วโลก ซึ่งมีมูลค่ามากกว่า 100 พันล้านดอลลาร์ต่อปี ขับเคลื่อนการพัฒนาเทคโนโลยีการกระตุ้นด้วยลมที่มีความสะอาดเป็นพิเศษและมีความแม่นยำสูงอย่างต่อเนื่อง

การแปรรูปอาหารและเครื่องดื่ม

สายการผลิต เครื่องแบ่งส่วน และเซลล์บรรจุภัณฑ์ในโรงงานอาหารต้องทำงานอย่างปลอดภัยเมื่อสัมผัสกับพื้นผิวของผลิตภัณฑ์ กระบอกลมในการใช้งานเหล่านี้ต้องใช้น้ำมันหล่อลื่นที่ได้รับการยอมรับจาก USDA (น้ำมันเกรด H1 ที่ปลอดภัยสำหรับอาหาร) วัสดุซีลที่เป็นไปตามข้อกำหนดของ FDA และพื้นผิวภายนอกที่เรียบลื่นโดยไม่มีรอยแยกที่เป็นแหล่งสะสมของแบคทีเรีย รุ่นสเตนเลสสตีลได้รับการออกแบบตามมาตรฐานการป้องกันน้ำและน้ำเข้า IP69K ทนทานต่อการทำความสะอาดด้วยไอน้ำแรงดันสูงที่อุณหภูมิ 80°C โดยไม่ทำให้ซีลเสื่อมสภาพหรือมีน้ำซึมเข้าไปในรูกระบอกสูบ

แนวทางปฏิบัติที่ดีที่สุดในการบำรุงรักษาเพื่อยืดอายุการใช้งานกระบอกสูบให้สูงสุด

แม้แต่กระบอกสูบอุตสาหกรรมเฉพาะทางที่มีคุณภาพสูงสุดก็ยังเสื่อมสภาพก่อนเวลาอันควรเมื่อละเลยปัจจัยพื้นฐานในการบำรุงรักษา แนวทางปฏิบัติต่อไปนี้ซึ่งนำไปใช้อย่างสม่ำเสมอ จะขยายระยะเวลาการบริการเฉลี่ยตามอายุการใช้งานวงจรที่กำหนดของผู้ผลิต แทนที่จะเป็นเพียงเศษเสี้ยวเดียว

• รักษาคุณภาพอากาศอัดให้เป็น ISO 8573-1 Class 3 หรือดีกว่า สำหรับงานกระบอกลมอุตสาหกรรมทั่วไป น้ำที่นำพาอากาศ น้ำมันคอมเพรสเซอร์ และอนุภาคที่ปนเปื้อนเป็นสาเหตุหลักของการเสื่อมสภาพของซีลและการขีดของรูเจาะ ไม่สามารถต่อรองชุดประกอบตัวกรอง-ควบคุม-หล่อลื่น (FRL) ณ จุดใช้งานพร้อมระบบระบายคอนเดนเสทอัตโนมัติได้
• หล่อลื่นอย่างถูกต้อง — หรือไม่เลย กระบอกลมสมัยใหม่จำนวนมากที่มีซีลคอมโพสิต PTFE ได้รับการออกแบบมาให้ทำงานโดยไม่ต้องหล่อลื่นภายนอก (ไร้น้ำมัน) การเติมน้ำมันลงในกระบอกสูบไร้น้ำมันอาจทำให้ซีล PTFE ขยายตัวได้ ทำให้เกิดความเสียหายก่อนเวลาอันควร ตรวจสอบข้อกำหนดการหล่อลื่นตามข้อกำหนดเฉพาะของซีลกระบอกสูบก่อนเริ่มเดินเครื่องเสมอ
• ตรวจสอบสภาพพื้นผิวของแท่งตามช่วงเวลาที่กำหนด ความเสียหายที่เกิดเป็นรู ทำให้เกิดรอย หรือการเคลือบบนก้านลูกสูบ จะทำให้ซีลไวเปอร์สึกหรอเร็วขึ้น และทำให้เกิดการปนเปื้อนเข้าไปในรู ก้านที่มีข้อบกพร่องที่พื้นผิวซึ่งครอบคลุมพื้นที่สัมผัสมากกว่า 5% ภายในระยะชักที่ปัดน้ำฝนครั้งเดียว ควรเปลี่ยนใหม่แทนที่จะขัดเงา
• ตรวจสอบการปรับเบาะหลังเปลี่ยนกระบอกสูบหรือเปลี่ยนการติดตั้ง เบาะรองนั่งที่ปรับมาไม่ดีซึ่งทำให้ลูกสูบกระแทกฝาครอบปลายด้วยความเร็วเต็มจะสร้างแรงสูงสุดหลายเท่าของแรงใช้งาน ส่งผลให้กระบอกสูบ อุปกรณ์ที่เชื่อมต่ออยู่ และโครงสร้างของเครื่องจักรเสียหายไปพร้อมๆ กัน
• ติดตามการนับจังหวะหากเป็นไปได้ ผ่านตัวนับวงจร PLC และเปรียบเทียบกับข้อกำหนดอายุการใช้งานซีลที่ผู้ผลิตกำหนด การเปลี่ยนชุดซีลเชิงรุกที่ 80% ของอายุการใช้งานที่กำหนดจะมีต้นทุนชิ้นส่วนประมาณ 30–150 เหรียญสหรัฐ และค่าแรงหนึ่งชั่วโมง เทียบกับ 500–5,000 เหรียญสหรัฐในการหยุดทำงานโดยไม่ได้วางแผนเมื่อกระบอกสูบล้มเหลวในการผลิต
• ขจัดภาระด้านข้างบนกระบอกสูบแบบก้านสูบ แม้แต่การวางแนวที่ไม่ตรง 5° ระหว่างแกนกระบอกสูบและทิศทางการเคลื่อนที่ของโหลด ก็ทำให้เกิดการโหลดด้านข้างอย่างต่อเนื่องบนบุชชิ่งก้านสูบและซีล ส่งผลให้อายุการใช้งานลดลง 40% ถึง 70% ในกรณีศึกษาที่บันทึกไว้ ข้อต่อแบบลอยตัวหรือตัวยึดแบบปรับแนวได้เองจะชดเชยการไม่ตรงแนวของฟิกซ์เจอร์เล็กน้อย โดยไม่ต้องมีการจัดตำแหน่งใหม่อย่างแม่นยำของการติดตั้งกระบอกสูบทั้งหมด

การเปรียบเทียบกระบอกสูบนิวแมติก ไฮดรอลิก และไฟฟ้าเพื่อการตัดสินใจแบบอัตโนมัติ

ไม่มีเทคโนโลยีแอคชูเอเตอร์ตัวใดตัวหนึ่งที่จะชนะในสถานการณ์ระบบอัตโนมัติทั้งหมด การตัดสินใจระหว่างกระบอกลมนิวแมติก กระบอกไฮดรอลิก หรือแอคทูเอเตอร์แบบก้านไฟฟ้าควรพิจารณาจากประสิทธิภาพ ต้นทุน และข้อกำหนดการปฏิบัติงานเฉพาะของแกนการใช้งานแต่ละแกน

ข้อมูลข้างต้นแสดงให้เห็นถึงรูปแบบที่สอดคล้องกัน: กระบอกลมชนะในด้านต้นทุน ความเร็ว และความเหมาะสมของสภาพแวดล้อมที่สะอาดสำหรับงานระบบอัตโนมัติส่วนใหญ่ที่ไม่ต้องการแรงหรือความแม่นยำมากเกิน ±0.5 มม. กระบอกไฮดรอลิกยังคงเป็นทางเลือกเดียวที่ใช้งานได้จริงสำหรับการใช้งานแบบสโลว์โมชั่นแรงสูง แอคชูเอเตอร์ไฟฟ้าจะจัดค่าใช้จ่ายระดับพรีเมียมโดยหลักในการใช้งานที่การวางตำแหน่งขั้นกลางที่ตั้งโปรแกรมได้ การจำกัดแรง หรือการบันทึกการใช้พลังงานจะสร้างมูลค่าการผลิตที่วัดได้

แนวโน้มที่กำหนดอนาคตของกระบอกสูบอุตสาหกรรมในระบบอัตโนมัติ

กระบอกสูบในฐานะประเภทส่วนประกอบมีการพัฒนาอย่างมีนัยสำคัญในช่วงทศวรรษที่ผ่านมา และยังคงพัฒนาอย่างต่อเนื่องเพื่อตอบสนองต่อข้อกำหนดของระบบอัตโนมัติซึ่งเป็นข้อกำหนดเฉพาะเฉพาะเมื่อห้าปีที่แล้ว แต่ปัจจุบันเป็นเกณฑ์การจัดซื้อทั่วไป

การนำพลังงานกลับมาใช้ใหม่ในระบบนิวแมติก

อากาศอัดมีราคาแพง: โดยทั่วไปการสร้างอากาศ 1 Nm³ ที่ 0.7 MPa จะมีราคา 0.02–0.04 ดอลลาร์ ขึ้นอยู่กับประสิทธิภาพของคอมเพรสเซอร์และอัตราค่าไฟฟ้าในท้องถิ่น โรงงานผลิตที่มีถังอากาศ 500 ใบหมุนเวียนในอัตราเฉลี่ยสามารถใช้จ่าย 50,000-200,000 เหรียญสหรัฐต่อปีกับอากาศอัดเพียงอย่างเดียว วงจรเพิ่มแรงดัน ระบบนำอากาศกลับมาใช้ใหม่ และการออกแบบกระบอกสูบประหยัดพลังงานพร้อมปริมาตรเสียที่ลดลง ได้รับการระบุมากขึ้นในโครงการระบบอัตโนมัติใหม่ๆ เนื่องจากข้อบังคับด้านความยั่งยืนเข้มงวดมากขึ้น ระบบขับเคลื่อนแบบนิวแมติกขั้นสูงบางรุ่นสามารถดึงอากาศเสียจากจังหวะย้อนกลับเพื่อสร้างแรงดันบางส่วนให้กับจังหวะล่วงหน้า ซึ่งช่วยลดการใช้อากาศสุทธิได้สูงสุดถึง 30% .

การผลิตสารเติมแต่งสำหรับรูปทรงกระบอกสูบแบบกำหนดเอง

การผลิตสารเติมแต่งโลหะ (ฟิวชั่นผงเลเซอร์เบด การสะสมพลังงานโดยตรง) ได้เปิดประตูสู่การออกแบบกระบอกลมและแอคชูเอเตอร์ที่มีรูปทรงภายในซึ่งเป็นไปไม่ได้ด้วยการตัดเฉือนแบบทั่วไป ท่อร่วมแบบบูรณาการภายในตัวถัง ช่องระบายความร้อนตามรูปแบบสำหรับการใช้งานที่อุณหภูมิสูง และส่วนโครงสร้างที่ปรับให้เหมาะสมโทโพโลยี ซึ่งลดน้ำหนักลง 20–40% โดยไม่ลดความแข็งแกร่ง กำลังย้ายจากขั้นตอนต้นแบบไปสู่การผลิตเป็นชุดสำหรับการใช้งานระบบอัตโนมัติเฉพาะทาง ระยะเวลารอคอยสำหรับตัวถังสั่งทำพิเศษทั้งหมดลดลงจาก 12–16 สัปดาห์ (เครื่องจักรสั่งทำแบบดั้งเดิม) เหลือ 3–5 สัปดาห์สำหรับรุ่นที่ผลิตแบบเติมแต่ง

หุ่นยนต์แบบอ่อนและตัวกระตุ้นแบบนิวแมติกที่เป็นไปตามข้อกำหนด

สำหรับงานระบบอัตโนมัติที่เกี่ยวข้องกับชิ้นงานที่ละเอียดอ่อน ไม่สม่ำเสมอ หรือมีรูปทรงแปรผัน เช่น การจัดการผลิตผลสด การจัดการสิ่งทอ การประกอบอุปกรณ์อิเล็กทรอนิกส์ที่เปราะบาง กระบอกลมแข็งแบบดั้งเดิมได้รับการเสริมด้วยตัวกระตุ้นนิวแมติกแบบอ่อนที่ทำจากวัสดุอีลาสโตเมอร์ แอคทูเอเตอร์แบบเบลโลว์หรือแบบเสริมด้วยไฟเบอร์สร้างการเคลื่อนไหวแบบจับหรือดัดที่แรงดันต่ำ (ต่ำกว่า 0.1 MPa) โดยปฏิบัติตามข้อกำหนดโดยธรรมชาติซึ่งป้องกันความเสียหายของชิ้นงาน สิ่งเหล่านี้เป็นตัวแทนของขอบเขตใหม่ในการสั่งงานด้วยลมซึ่งแค็ตตาล็อกกระบอกสูบมาตรฐานยังไม่ได้กล่าวถึงอย่างครบถ้วน แต่ปรากฏเพิ่มมากขึ้นในเอกสารข้อกำหนดสำหรับระบบอัตโนมัติเจเนอเรชั่นถัดไป

การตรวจสอบสภาพแบบฝังที่ระดับกระบอกสูบ

การบรรจบกันของเทคโนโลยีเซ็นเซอร์ MEMS, โปรโตคอลการสื่อสาร IO-Link และการประมวลผลแบบเอดจ์กำลังผลิตชุดกระบอกลมที่มีตัวแปลงสัญญาณแรงดัน เซ็นเซอร์อุณหภูมิ และเครื่องตรวจสอบการสั่นสะเทือนในตัวซึ่งรายงานข้อมูลสุขภาพแบบเรียลไทม์ไปยังระบบควบคุมโรงงาน แทนที่จะอาศัยเซ็นเซอร์ตำแหน่งปลายจังหวะเพียงอย่างเดียว กระบอกสูบอัจฉริยะเหล่านี้ตรวจสอบโปรไฟล์แรงดันเจาะภายใน ตรวจจับพฤติกรรมของเบาะรองนั่งที่ผิดปกติ และสะสมข้อมูลจำนวนรอบในหน่วยความจำแบบไม่ลบเลือนที่คงอยู่ผ่านการหมุนเวียนกำลัง กระบอกสูบบันทึกประวัติการบริการของตัวเองอย่างมีประสิทธิภาพ — ความสามารถที่ทีมบำรุงรักษาในโรงงานที่มีเวลาทำงานสูงตอนนี้พิจารณาเกณฑ์การคัดเลือกมากกว่าตัวเลือกระดับพรีเมียม
