การแสดงเดี่ยวกับกระบอกสูบการแสดงสองครั้ง: ความแตกต่างที่สำคัญ

การแสดงเดี่ยวเทียบกับกระบอกสูบการแสดงสองครั้ง: คำตอบสั้น ๆ

หากคุณต้องการคำตัดสินอย่างรวดเร็ว: กระบอกสูบแบบแสดงสองทางให้แรงขับเคลื่อนในทั้งสองทิศทาง ในขณะที่กระบอกสูบแบบแสดงเดี่ยวจะใช้ลมอัดในจังหวะเดียวเท่านั้น และอาศัยสปริงหรือแรงโน้มถ่วงในการส่งกลับ ความแตกต่างเพียงอย่างเดียวนั้นกำหนดทุกแง่มุมของวิธีการที่คุณเลือก ติดตั้ง และบำรุงรักษากระบอกลมในระบบนิวแมติกจริง

สำหรับการใช้งานที่มีการควบคุมที่แม่นยำ แรงที่ส่งออกสูงขึ้นในทั้งสองทิศทาง และความเร็วที่สม่ำเสมอระหว่างทั้งการยืดและการหดตัว เช่น อุปกรณ์จับยึด อุปกรณ์กด และระบบถ่ายโอนเชิงเส้น กระบอกลมแบบสองทางมักเป็นตัวเลือกที่ถูกต้องเสมอ สำหรับงานที่เรียบง่าย เช่น การหนีบสปริงกลับ การกระตุ้นวาล์ว หรืองานใดๆ ที่มีจังหวะขับเคลื่อนเพียงจังหวะเดียวก็เพียงพอ กระบอกสูบแบบออกฤทธิ์เดี่ยวจะช่วยลดต้นทุน ความซับซ้อน และการใช้อากาศได้อย่างมาก

ส่วนด้านล่างนี้จะแจกแจงรายละเอียดวิธีทำงานแต่ละประเภทในระดับกลไก โดยที่ประสิทธิภาพที่แท้จริงปรากฏแตกต่างกันในทางปฏิบัติ และวิธีการเลือกที่เหมาะสมสำหรับระบบเฉพาะของคุณ

การแสดงเดี่ยวเป็นอย่างไร กระบอกลม ได้ผล

กระบอกสูบแบบออกฤทธิ์เดี่ยวมีพอร์ตแรงดันหนึ่งพอร์ต เมื่ออากาศอัดเข้าสู่ มันจะดันลูกสูบไปในทิศทางเดียว ซึ่งโดยทั่วไปจะเป็นจังหวะการยืดออก จังหวะกลับนั้นขับเคลื่อนโดยคอยล์สปริงอัดซึ่งอยู่ภายในตัวถัง หรือในรูปแบบบางอย่างตามน้ำหนักของโหลดเอง

สปริงถูกโหลดไว้ล่วงหน้าตามค่าแรงเฉพาะที่โรงงาน กระบอกสูบแบบออกฤทธิ์เดี่ยวมาตรฐานใช้แรงสปริงตั้งแต่ประมาณ 8 นิวตัน ถึง 60 นิวตัน ขึ้นอยู่กับขนาดรูเจาะและระยะชัก แรงสปริงนั้นทำงานต้านแรงดันอากาศระหว่างจังหวะกำลัง ซึ่งหมายความว่าแรงเอาท์พุตที่มีประสิทธิผลที่ปลายก้านจะต่ำกว่าแรงดันอากาศเพียงอย่างเดียวที่จะผลิตได้

สำหรับกระบอกสูบทางเดียวขนาด 50 มม. ที่ทำงานที่ 6 บาร์ (87 psi) แรงทางทฤษฎีจะอยู่ที่ประมาณ 1,178 นิวตัน หลังจากลบแรงสปริงทั่วไปที่ 25 นิวตัน และคำนึงถึงแรงเสียดทานของซีล (ปกติ 5–10% ของแรงทางทฤษฎี) แรงแท่งจริงที่ใช้ได้สำหรับงานจะลดลงเหลือประมาณ 1,030–1,050 น . การหักลดนี้จะมีความสำคัญมากขึ้นในขนาดรูที่เล็กลง โดยที่แรงสปริงแสดงถึงเปอร์เซ็นต์ที่มากขึ้นของแรงที่มีอยู่ทั้งหมด

ส่วนประกอบภายในที่สำคัญ

• พอร์ตอากาศเดี่ยว (โดยปกติจะอยู่ที่ปลายฝาปิดสำหรับกระบอกสูบแบบกด)
• สปริงกลับอยู่ระหว่างหน้าลูกสูบและฝาปิดปลายก้าน
• ช่องระบายอากาศหรือช่องระบายอากาศด้านสปริงเพื่อป้องกันแรงดันสะสม
• ซีลลูกสูบเดี่ยว (ตำแหน่งซีลแบบไดนามิกหนึ่งตำแหน่ง)
• ซีลก้านที่ฝาสูบ

ช่องระบายอากาศมักถูกมองข้ามระหว่างการติดตั้ง แต่เป็นสิ่งสำคัญ หากสิ่งปนเปื้อนอุดตันหรือเสียบปลั๊กโดยไม่ได้ตั้งใจ อากาศที่ติดอยู่ด้านสปริงจะสร้างแรงดันต้านที่ช่วยลดแรงยืดออกและทำให้ความเร็วการชักช้าลงอย่างไม่อาจคาดเดาได้

กระบอกลมแบบ Double Acting ทำงานอย่างไร

กระบอกสูบแบบแสดงสองทางมีช่องอากาศสองช่อง - ช่องหนึ่งอยู่ที่ปลายฝาครอบและอีกช่องหนึ่งอยู่ที่ปลายก้าน หากต้องการขยายก้านสูบ อากาศอัดจะเข้าสู่ช่องปลายฝาครอบในขณะที่ช่องปลายก้านสูบระบายออก หากต้องการถอยกลับ สวิตช์จ่ายไฟ: อากาศเข้าสู่ปลายก้านขณะที่ปลายฝาครอบระบายออก วาล์วควบคุมทิศทาง (โดยทั่วไปคือโซลินอยด์วาล์ว 5/2 หรือ 4/2) จะจัดการสวิตช์นี้

เนื่องจากไม่มีแรงดูดซับสปริงกลับ สามารถใช้แรงลมได้เต็มที่ทั้งสองทิศทาง . อย่างไรก็ตาม มีความไม่สมมาตรที่สำคัญที่ต้องทำความเข้าใจ: พื้นที่เจาะที่ปลายก้านมีขนาดเล็กกว่าพื้นที่เจาะที่ปลายก้านเนื่องจากก้านลูกสูบทะลุผ่าน ซึ่งหมายความว่าแรงดึงกลับจะต่ำกว่าแรงขยายที่แรงดันจ่ายเท่ากันเล็กน้อยเสมอ

สำหรับกระบอกสูบแบบแสดงสองทางที่มีรูเจาะ 63 มม. มีเส้นผ่านศูนย์กลางก้าน 20 มม. ทำงานที่ 6 บาร์:

• แรงขยาย (ปลายหมวก): π/4 × 63² × 6 = ประมาณ 1,871 N
• แรงดึงกลับ (ปลายก้าน): π/4 × (63² – 20²) × 6 = ประมาณ 1,682 N

แรงที่แตกต่างกันประมาณ 10–12% ระหว่างการยืดและการดึงกลับนั้นมีความสม่ำเสมอตลอดขนาดรูและเป็นปัจจัยมาตรฐานในการคำนวณขนาดกระบอกสูบแบบสองทาง หากจังหวะการถอยกลับของคุณมีภาระที่มีความหมาย คุณต้องกำหนดขนาดกระบอกสูบตามแรงดึงกลับ ไม่ใช่แรงดึง

ส่วนประกอบภายในที่สำคัญ

• พอร์ตอากาศสองพอร์ต (ปลายหมวกและปลายก้าน)
• ซีลลูกสูบแบบ double-lipped หรือ U-cup ทั้งสองด้านของลูกสูบ
• ซีลก้านและที่ปัดน้ำฝนที่ฝาสูบ
• ไม่มีสปริง — ความยาวรูภายในเต็มสำหรับระยะชัก
• เบาะภายในเสริมที่ตำแหน่งปลายทั้งสอง

การเปรียบเทียบแบบเคียงข้างกัน: การแสดงเดี่ยวกับกระบอกสูบการแสดงสองครั้ง

แรงส่งออก: จุดที่ตัวเลขแตกต่างออกไปจริงๆ

การคำนวณแรงคือจุดที่วิศวกรมักทำผิดพลาดซึ่งก่อให้เกิดความเสียหายสูงเมื่อเปรียบเทียบกระบอกสูบทั้งสองประเภทนี้ สูตรมีลักษณะคล้ายกันบนพื้นผิว แต่การลบสปริงในกระบอกสูบแบบออกฤทธิ์เดี่ยวจะแนะนำตัวแปรที่เปลี่ยนแปลงตามตำแหน่งระยะชัก

แรงของคอยล์สปริงเป็นไปตามกฎของฮุค: แรงจะเพิ่มขึ้นเป็นเส้นตรงเมื่อถูกบีบอัด นี่หมายความว่า แรงเอาท์พุตที่มีประสิทธิผลของกระบอกสูบที่ออกฤทธิ์เดี่ยวจะเปลี่ยนไปตลอดจังหวะ . ในช่วงเริ่มต้นของการขยาย สปริงจะอยู่ใกล้กับความยาวอิสระและมีแรงต้านทานน้อยที่สุด เมื่อยืดออกจนสุด ก้านจะบีบอัดจนสุดและออกแรงต้านทานสูงสุด โดยจะลบแรงส่วนใหญ่ออกจากเอาท์พุตทันทีที่ก้านสัมผัสกับชิ้นงาน

พิจารณากระบอกสูบแสดงทางเดี่ยวขนาด 40 มม. ที่มีระยะชัก 100 มม. ที่แรงดันจ่าย 5 บาร์:

• แรงลมตามทฤษฎี: ~628 N
• แรงสปริงที่จุดเริ่มต้นของการยืดตัว: ~10 N (ใกล้ความยาวอิสระ)
• แรงสปริงที่ส่วนขยายเต็มที่: ~35 N (บีบอัดจนสุด)
• ช่วงแรงที่มีประสิทธิภาพ: ประมาณ 580–615 น ข้ามจังหวะ

สำหรับกระบอกสูบแบบแสดงสองทางที่มีรูเจาะขนาด 40 มม. เท่ากันที่ 5 บาร์ แรงขยายจะมีความสม่ำเสมอ ~628 N ตลอดช่วงชัก (ลบแรงเสียดทานของซีล ซึ่งมีค่าคงที่โดยประมาณ) ความสม่ำเสมอนั้นมีความสำคัญอย่างมากในการใช้งาน เช่น การกด การขึ้นรูป หรือการหนีบ โดยที่แรงที่ปลายจังหวะเป็นพารามิเตอร์การออกแบบที่สำคัญ

จังหวะกลับของกระบอกสูบแบบแสดงทางเดียวจะถูกควบคุมโดยสปริงทั้งหมด สปริงที่ออกแบบมาเพื่อคืนลูกสูบจากการเสียดสีของซีลบวกกับการรับน้ำหนักที่พอประมาณ 15–50 N ของแรงสุทธิ ขึ้นอยู่กับขนาดกระบอกสูบ เมื่อเปรียบเทียบสิ่งนี้กับแรงส่งกลับของกระบอกสูบแบบแสดงสองทางจำนวนหลายร้อยนิวตัน และจะเห็นได้ชัดว่าเหตุใดกระบอกสูบแบบแสดงทางเดียวจึงไม่เหมาะสำหรับการใช้งานที่การหดตัวจะต้องเอาชนะความต้านทานที่สำคัญหรือเคลื่อนย้ายโหลดอย่างรวดเร็ว

ความแตกต่างในการควบคุมความเร็วระหว่างสองประเภท

การควบคุมความเร็วทำได้ในระบบนิวแมติกโดยการจำกัดการไหลของอากาศเสียจากกระบอกสูบโดยใช้วาล์วควบคุมการไหล (การกำหนดค่ามิเตอร์ออก) หรือการจำกัดการไหลของอากาศที่จ่าย (การกำหนดค่ามิเตอร์เข้า) โดยทั่วไปควรใช้การควบคุมมิเตอร์ออก เนื่องจากให้การควบคุมความเร็วที่เสถียรและไม่ขึ้นอยู่กับโหลด

สำหรับกระบอกลมแบบสองทาง คุณจะต้องติดตั้งวาล์วควบคุมการไหลที่ทั้งสองพอร์ต สิ่งนี้ช่วยให้คุณปรับความเร็วได้อย่างอิสระสำหรับการยืดและการหดกลับ — คุณสามารถใช้งานการยืดได้ที่ 200 มม./วินาทีและการหดกลับที่ 500 มม./วินาที ด้วยการปรับวาล์วง่ายๆ การควบคุมแบบอิสระนี้มีประโยชน์ในระบบอัตโนมัติรอบสูงซึ่งการปรับรอบเวลาให้เหมาะสมเป็นสิ่งสำคัญ

สำหรับกระบอกสูบแบบทำงานเดี่ยว คุณสามารถวัดปริมาณอากาศเข้าและออกด้านที่มีแรงดันเพื่อควบคุมความเร็วส่วนขยายได้ อย่างไรก็ตาม ความเร็วกลับได้รับการแก้ไขโดยแรงสปริงและโหลด . หากสปริงแข็งและมีภาระเบา ลูกสูบจะดีดกลับอย่างรวดเร็ว ทำให้เกิดแรงกระแทกที่ฝาท้าย หากสปริงอ่อนและมีน้ำหนักมาก การคืนกลับอาจช้าเกินไปหรือไม่สมบูรณ์ คุณไม่สามารถหมุนวาล์วเพื่อชะลอการคืนตัวของกระบอกสูบสปริงกลับได้ ซึ่งต้องเปลี่ยนสปริงเองหรือเพิ่มเบาะเฉพาะ

ในทางปฏิบัติ สิ่งนี้ทำให้กระบอกสูบแบบแสดงเดี่ยวไม่เหมาะกับการใช้งานที่มีโหลดแปรผันในจังหวะส่งคืน หรือในกรณีที่จำเป็นต้องปรับความเร็วส่งคืนให้ตรงกับกระบวนการ สายการบรรจุภัณฑ์ เครื่องมือปลายแขนกลแบบหุ่นยนต์ และสายพานลำเลียงมักกำหนดให้ความเร็วจังหวะทั้งสองหมุนเข้าอย่างอิสระ และนั่นจะผลักดันการใช้งานส่วนใหญ่ให้แน่นหนาเข้าสู่ขอบเขตการแสดงสองครั้ง

ปริมาณการใช้อากาศ: การเปรียบเทียบต้นทุนอากาศอัด

อากาศอัดเป็นหนึ่งในสาธารณูปโภคที่มีราคาแพงที่สุดในโรงงานผลิต การศึกษาโดยองค์กรต่างๆ เช่น กระทรวงพลังงานของสหรัฐอเมริกาได้ประมาณไว้เช่นนั้น ระบบอัดอากาศคิดเป็น 20–30% ของการใช้ไฟฟ้าในภาคอุตสาหกรรม และตัวกระตุ้นแบบนิวแมติกส์เป็นผู้บริโภคหลักภายในระบบเหล่านั้น การทำความเข้าใจความแตกต่างในการใช้อากาศระหว่างกระบอกสูบแบบแสดงเดี่ยวและแบบคู่จึงไม่ใช่แบบฝึกหัดเชิงวิชาการ แต่จะมีผลกระทบโดยตรงต่อต้นทุนการดำเนินงาน

กระบอกสูบแบบออกฤทธิ์เดี่ยวจะใช้อากาศแรงดันสูงเฉพาะในช่วงจังหวะกำลังเท่านั้น จังหวะย้อนกลับจะถูกขับเคลื่อนโดยสปริง และอากาศจากด้านจังหวะส่งกำลังจะระบายออกสู่ชั้นบรรยากาศ สำหรับหนึ่งรอบที่สมบูรณ์ ปริมาตรอากาศที่ใช้เท่ากับพื้นที่เจาะคูณด้วยความยาวช่วงชัก โดยปรับอัตราส่วนการอัดที่แรงดันจ่าย

กระบอกสูบแบบแสดงสองทางจะใช้อากาศทั้งสองจังหวะ อย่างไรก็ตาม เนื่องจากพื้นที่เจาะที่ปลายก้านมีขนาดเล็กกว่าปลายฝาครอบ ปริมาตรที่ใช้กับระยะชักดึงกลับจึงน้อยกว่าระยะชักขยายเล็กน้อย ปริมาณอากาศที่ใช้ต่อรอบโดยประมาณคือ 1.7 ถึง 1.9 เท่า อากาศที่ใช้โดยกระบอกสูบทำหน้าที่เดียวที่เท่ากัน ขึ้นอยู่กับเส้นผ่านศูนย์กลางของก้าน

สำหรับตัวอย่างที่เป็นรูปธรรม: กระบอกสูบ 2 ทางที่มีระยะเจาะ 50 มม., ระยะชัก 100 มม. ทำงานที่ 6 บาร์และปั่นที่ 60 ครั้งต่อนาทีจะสิ้นเปลืองพลังงานประมาณ:

• ปลายฝาปิดต่อจังหวะ: (π/4 × 0.05²) × 0.1 × (6 1) = ~1.37 ลิตร (เติมอากาศ) ต่อจังหวะ
• ปลายก้านสูบต่อจังหวะ (สมมติว่าก้านสูบ 20 มม.): ประมาณ 1.09 ลิตรต่อจังหวะ
• รวมต่อนาทีที่ 60 รอบ: ลมฟรี ~146 ลิตร/นาที

กระบอกสูบทางเดียวที่เทียบเท่ากันจะใช้ประมาณ 82 ลิตร/นาที ในเครื่องจักรที่มีกระบอกสูบจำนวน 20 กระบอกทำงานสองกะ สามารถวัดผลต่างของค่าไฟฟ้าต่อปีได้ เมื่อคุณใช้งานกระบอกสูบจำนวนมาก หรือเมื่อกระบอกสูบทำงานในช่วงชักยาวหรือที่อัตรารอบสูง ความแตกต่างในการใช้อากาศจะส่งผลต่อความประหยัดในการใช้งานอย่างมาก แม้ว่ากระบอกสูบแบบแสดงสองทางจะเหนือกว่าในทางเทคนิคก็ตาม

ข้อจำกัดด้านความยาวของระยะชัก: เหตุใดกระบอกสูบแบบออกฤทธิ์เดี่ยวจึงออกฤทธิ์เร็ว

สปริงส่งกลับภายในในกระบอกสูบแบบทำงานเดี่ยวจะจำกัดระยะเวลาในการเคลื่อนที่ เมื่อระยะชักเพิ่มขึ้น คุณจะต้องใช้สปริงที่ยาวขึ้น ซึ่งต้องใช้ตัวกระบอกสูบที่ยาวขึ้น และสปริงที่ยาวขึ้นจะยากต่อการรักษาเสถียรภาพและมีการบังคับทิศทางภายในกระบอกสูบอย่างเหมาะสม นอกจากนี้ยังเพิ่มความยาวให้กับกระบอกสูบโดยรวมมากขึ้นแม้ในตำแหน่งหดกลับ

ผู้ผลิตส่วนใหญ่นำเสนอกระบอกสูบแบบแสดงเดี่ยวที่มีระยะชักสูงสุด 25 มม. ถึง 200 มม. การออกแบบพิเศษบางอย่างมีความยาวถึง 300 มม. ยิ่งไปกว่านั้น สปริงก็ใช้งานไม่ได้ หากการใช้งานของคุณต้องการระยะชัก 400 มม. 600 มม. หรือ 1,000 มม. กระบอกสูบแบบสองทางคือตัวเลือกเดียวในกลุ่มผลิตภัณฑ์กระบอกลมมาตรฐาน

ข้อจำกัดนี้ยังส่งผลต่อแรงด้วย: เมื่อระยะชักเพิ่มขึ้น การบีบอัดสปริงจะขยายเต็มที่เช่นกัน ซึ่งหมายความว่ามีการใช้แรงมากขึ้นในการเอาชนะสปริงเมื่อสิ้นสุดจังหวะ สำหรับจังหวะที่ยาวกว่าประมาณ 100–150 มม. ในรูปแบบการแสดงเดี่ยว แรงลบของสปริงจะเริ่มกลายเป็นเปอร์เซ็นต์ที่สำคัญของแรงลมทั้งหมดที่มีอยู่ โดยเฉพาะอย่างยิ่งในขนาดรูขนาดเล็ก

พฤติกรรมที่ไม่ปลอดภัยเมื่อเกิดข้อผิดพลาด: ข้อพิจารณาด้านความปลอดภัยที่สำคัญ

ความแตกต่างในทางปฏิบัติที่สำคัญที่สุดประการหนึ่งระหว่างกระบอกสูบทั้งสองประเภทนี้คือสิ่งที่เกิดขึ้นเมื่อสูญเสียการจ่ายอากาศ ไม่ว่าจะเกิดจากคอมเพรสเซอร์ขัดข้อง การหยุดฉุกเฉิน หรือการแตกของท่อ

กระบอกสปริงกลับที่ทำงานเดี่ยวจะกลับสู่ตำแหน่งด้านสปริงโดยอัตโนมัติเมื่อแรงดันลดลง หากกำหนดค่ากระบอกสูบให้ยึดชิ้นงานบนจังหวะกำลัง (ส่วนขยาย) การสูญเสียอากาศจะทำให้ชิ้นงานหลุดออกมา หากมีการกำหนดค่าให้ยืดสปริง (ซึ่งบางดีไซน์มีไว้เพื่อการจับยึดที่ปลอดภัย) การสูญเสียอากาศจะทำให้หนีบได้ พฤติกรรมที่กำหนดนี้ได้รับการออกแบบมาอย่างจงใจสำหรับการใช้งานด้านความปลอดภัย

การป้องกันเครื่องจักร กลไกการปลดเบรก และการหยุดฉุกเฉินมักใช้กระบอกสูบแบบออกฤทธิ์เดี่ยว ได้อย่างแม่นยำเนื่องจากพฤติกรรมการป้องกันความผิดพลาดสามารถคาดเดาและรับประกันได้ด้วยสปริง ไม่ใช่ด้วยสัญญาณไฟฟ้าหรือตำแหน่งของวาล์ว

ในทางตรงกันข้าม กระบอกสูบแบบแสดงสองทางจะคงตำแหน่งสุดท้ายไว้เมื่อสูญเสียอากาศ — ถ้าวาล์วทิศทางเป็นแบบ detent หรือสปริงตรงกลางที่ปิดกั้นทั้งสองพอร์ต สิ่งนี้เป็นสิ่งที่พึงประสงค์ในบางครั้ง (คุณไม่ต้องการให้แกนที่รับน้ำหนักตกลง) แต่ก็อาจเป็นอันตรายได้เช่นกันหากกระบอกสูบอยู่ตรงกลางของการจับยึดหรือการกดเมื่ออากาศขัดข้อง

มาตรฐานความปลอดภัยรวมถึง ISO 13849 และ IEC 62061 กำหนดให้นักออกแบบเครื่องจักรวิเคราะห์และบันทึกพฤติกรรมของแอคทูเอเตอร์ทั้งหมดภายใต้สภาวะความผิดปกติ การเลือกระหว่างกระบอกสูบแบบแสดงทางเดียวและแบบแสดงสองทางมีความเกี่ยวข้องโดยตรงกับการวิเคราะห์นี้ และคุณลักษณะด้านความปลอดภัยเมื่อเกิดข้อผิดพลาดของประเภทการแสดงทางเดียวมักจะทำให้มีสถานะอยู่ในวงจรที่ได้รับการจัดอันดับความปลอดภัย แม้ว่าอาจใช้กระบอกสูบแบบแสดงสองทางเพื่อให้สามารถควบคุมได้มากขึ้นก็ตาม

พื้นที่การใช้งานทั่วไปสำหรับกระบอกสูบแต่ละประเภท

โดยที่กระบอกสูบรักษาการเดี่ยว Excel

• ตัวกระตุ้นวาล์วนิวแมติก: บอลวาล์วแบบหมุนควอเตอร์และวาล์วประตูมักใช้กระบอกสูบแบบสปริงกลับแบบทางเดียว ดังนั้นวาล์วจึงไม่อยู่ในตำแหน่งที่ปลอดภัย (เปิดหรือปิด) เมื่อความดันอากาศลดลง
• อุปกรณ์จับยึดที่มีจังหวะสั้น: จับชิ้นงานสำหรับการตัดเฉือนโดยให้แรงตัดเฉือนไปในทิศทางเดียวเสมอ และแคลมป์จะต้องคลาย (ถอยกลับ) ภายใต้ภาระที่ต่ำเท่านั้น
• การควบคุมประตูและฟัก: โดยที่สปริงกลับช่วยให้มั่นใจได้ว่าไฟฟ้าดับ
• การเรียงลำดับและการเปลี่ยนเส้นทางประตู: ประตูพลิกแบบธรรมดาบนสายพานลำเลียง โดยทิศทางหนึ่งเป็นค่าเริ่มต้นเสมอ และอีกทิศทางหนึ่งเป็นแบบขับเคลื่อนด้วยไฟฟ้า
• การมีส่วนร่วมของเบรกและคลัตช์: ใช้เบรกแบบสปริงเพื่อหยุดฉุกเฉิน — เบรกจะทำงานเมื่อสูญเสียอากาศ

ในกรณีที่จำเป็นต้องใช้กระบอกสูบแบบ Double Acting

• ระบบอัตโนมัติในการหยิบและวาง: ทั้งการยืดและการดึงกลับจะต้องขับเคลื่อน ควบคุมความเร็ว และสามารถรองรับน้ำหนักชิ้นส่วนที่แปรผันได้
• การดำเนินการกดและการขึ้นรูป: มีกำลังสูงทั้งสองทิศทาง การกลับจะต้องเอาชนะการสปริงกลับของชิ้นงานหรือความต้านทานของตัวดีดออก
• การถ่ายโอนเชิงเส้นระยะชักยาว: ระยะชักที่เกิน 200 มม. ต้องใช้กระบอกลมแบบสองทาง
• การใช้งานกระบอกสูบไร้ก้าน: กระบอกสูบนิวแมติกส์แบบไม่มีก้านมีระบบการทำงานแบบ double actuation ใช้สำหรับการถ่ายโอนในแนวนอนระยะไกล โดยที่กระบอกสูบแบบก้านสูบแบบธรรมดาจะยาวจนแทบใช้งานไม่ได้
• โต๊ะเอียงและหมุน: การพลิกโต๊ะและการคืนโต๊ะต้องใช้แรงที่ควบคุมได้
• การใช้งานรอบสูงที่สูงกว่า 60 รอบ/นาที: โดยจะต้องปรับความเร็วการดึงกลับอย่างแม่นยำเพื่อรักษารอบเวลาโดยไม่ต้องโหลดแรงกระแทก

ข้อกำหนดของวาล์วควบคุม: 3/2 กับ 5/2

ความแตกต่างในช่องอากาศระหว่างกระบอกสูบแบบแสดงเดี่ยวและแบบคู่จะเป็นตัวกำหนดวาล์วควบคุมที่ต้องการโดยตรง ซึ่งส่งผลต่อการเดินสายไฟ การออกแบบท่อร่วมไอดี และต้นทุน

A 3/2 วาล์ว (3 พอร์ต 2 ตำแหน่ง) ก็เพียงพอแล้วสำหรับกระบอกสูบแบบออกฤทธิ์เดี่ยว ในตำแหน่งเดียว จะเชื่อมต่อแหล่งจ่ายเข้ากับพอร์ตกระบอกสูบ ในตำแหน่งอื่น จะเชื่อมต่อพอร์ตกระบอกสูบเข้ากับไอเสีย สปริงจะจัดการส่วนที่เหลือ วาล์ว 3/2 มีขนาดเล็กกว่าและโดยทั่วไปจะมีราคาถูกกว่าวาล์ว 5/2 ถึง 20-40% นอกจากนี้ยังต้องใช้บล็อกท่อร่วมที่ง่ายกว่าเมื่อมีวาล์วหลายตัวรวมเข้าด้วยกัน

A 5/2 วาล์ว (5 พอร์ต 2 ตำแหน่ง) เป็นมาตรฐานสำหรับกระบอกสูบแบบดับเบิ้ลแอคติ้ง ในตำแหน่งเดียว จ่ายไปที่ปลายฝาครอบและไอเสียที่ปลายก้านสูบ ในตำแหน่งอื่น อุปทานไปที่ปลายก้านและไอเสียที่ปลายฝาครอบ โดยทั่วไปแล้วพอร์ตไอเสียทั้งสองพอร์ตจะเป็นตำแหน่งที่ติดตั้งวาล์วควบคุมการไหลเพื่อควบคุมความเร็ว

ในระบบที่มีหลายแกน เช่น เครื่องจักรประกอบ 20 สถานี ต้นทุนสะสมที่แตกต่างกันระหว่าง 20 3/2 วาล์ว และ 20 5/2 วาล์ว อาจมีความหมาย สำหรับกระบอกสูบขนาดเล็กในการใช้งานแบบง่าย ความแตกต่างของต้นทุนนี้มักจะทำให้ต้องระบุกระบอกสูบแบบแสดงทางเดียว แม้ว่ากระบอกสูบแบบแสดงสองทางอาจให้ประสิทธิภาพที่ดีกว่าเล็กน้อยก็ตาม

โปรดทราบด้วยว่า วาล์ว 5/2 มีให้เลือกทั้งแบบสปริงกลับ การหน่วง (หน่วยความจำ) หรือการสั่งงานโซลินอยด์คู่ ซึ่งแต่ละอันเสนอพฤติกรรมสถานะความล้มเหลวที่แตกต่างกัน การเลือกประเภทวาล์วจะโต้ตอบกับประเภทกระบอกสูบเพื่อกำหนดพฤติกรรมด้านความปลอดภัยระดับระบบ ซึ่งเป็นสิ่งที่ต้องวิเคราะห์ในขั้นตอนการออกแบบ ไม่ใช่ดัดแปลงในภายหลัง

ความแตกต่างในการบำรุงรักษาในทางปฏิบัติ

ในแง่ของจำนวนการซีล กระบอกสูบแบบออกฤทธิ์เดี่ยวมีพื้นผิวการซีลแบบไดนามิกน้อยกว่าแบบแบบดับเบิ้ล โดยทั่วไปการซีลที่น้อยลงหมายถึงเส้นทางการรั่วไหลที่น้อยลงและความถี่ในการเปลี่ยนซีลที่ลดลงเล็กน้อย อย่างไรก็ตาม สปริงในกระบอกสูบแบบแสดงทางเดียวนั้นเป็นส่วนประกอบที่สึกหรอเพิ่มเติมซึ่งไม่มีอยู่ในการออกแบบแบบแสดงสองทาง

สปริงในกระบอกสูบนิวแมติกได้รับการจัดอันดับหลายล้านรอบ แต่จะเกิดความเมื่อยล้า สปริงที่สูญเสียความตึงจะทำให้กระบอกกลับช้า ไม่สมบูรณ์ หรือไม่เลย ในเครื่องจักรที่ทำงานตลอด 24 ชั่วโมงต่อวันที่ 60 รอบต่อนาที กระบอกสูบจะเสร็จสมบูรณ์ 86 ล้านรอบต่อปี . ความล้าของสปริงที่อัตรารอบนั้นถือเป็นข้อพิจารณาในการบำรุงรักษาอย่างแท้จริง โดยเฉพาะอย่างยิ่งในกระบอกสูบที่มีช่วงชักสั้นกว่า ซึ่งการบีบอัดสปริงต่อรอบจะมีสัดส่วนที่มากกว่าของการเคลื่อนที่ทั้งหมดของสปริง

สำหรับกระบอกสูบแบบแสดงสองทาง การสึกหรอของซีลถือเป็นข้อกังวลในการบำรุงรักษาเบื้องต้น ซีลลูกสูบที่ใช้โพลียูรีเทนและ PTFE สมัยใหม่มักมีอายุการใช้งานยาวนาน 50 ถึง 100 ล้านรอบ ภายใต้สภาวะการทำงานปกติด้วยอากาศแห้งที่สะอาด หล่อลื่น หรือปราศจากน้ำมัน การจ่ายอากาศที่ปนเปื้อนเป็นสาเหตุที่พบบ่อยที่สุดของความล้มเหลวของซีลก่อนกำหนดในกระบอกสูบทั้งสองประเภท

ช่องระบายอากาศบนกระบอกสูบแบบทำงานเดี่ยวสมควรได้รับการกล่าวถึงเป็นพิเศษ: ควรได้รับการตรวจสอบและทำความสะอาดเป็นประจำ ซึ่งเป็นส่วนหนึ่งของการบำรุงรักษาเชิงป้องกัน ช่องระบายอากาศที่อุดตันจะค่อยๆ ลดประสิทธิภาพลงจนไม่อาจสังเกตเห็นได้จนกว่ากระบอกสูบจะเริ่มทำงานผิดปกติ ทำให้การตรวจสอบตามกำหนดเวลามีความสำคัญมากกว่าการซ่อมแซมเชิงโต้ตอบ

การเลือกขนาดรูที่เหมาะสมสำหรับประเภทใดประเภทหนึ่ง

การกำหนดขนาดรูที่ถูกต้องเป็นขั้นตอนพื้นฐานที่สุดในการระบุกระบอกลม การเจาะที่เล็กเกินไปจะทำให้มีแรงไม่เพียงพอ ขนาดใหญ่เกินไปทำให้เสียอากาศและเงิน กระบวนการจะแตกต่างกันเล็กน้อยสำหรับกระบอกสูบแต่ละประเภท

สำหรับกระบอกสูบแบบแสดงทางเดียว

1. กำหนดแรงที่ต้องการที่ปลายจังหวะ (โดยที่แรงอัดสปริงสูงสุด)
2. เพิ่มแรงสปริงสูงสุดสำหรับจังหวะที่เลือกให้กับแรงเอาท์พุตที่ต้องการ
3. เพิ่มแรงเสียดทานของซีล (โดยทั่วไป 10% ของแรงตามทฤษฎีเป็นค่าเผื่อด้านความปลอดภัย)
4. คำนวณพื้นที่เจาะที่ต้องการ: พื้นที่ = แรงทั้งหมด KW แรงดันในการจ่าย
5. เลือกขนาดรูมาตรฐานถัดไปจากพื้นที่ที่คำนวณ
6. ตรวจสอบว่าแรงสปริงเพียงพอที่จะส่งกลับลูกสูบต่อโหลดในจังหวะกลับ

สำหรับกระบอกสูบแบบแสดงสองทาง

1. กำหนดแรงที่ต้องการสำหรับทั้งจังหวะการยืดและการถอยแยกกัน
2. คำนวณการเจาะที่จำเป็นสำหรับแต่ละจังหวะที่แรงดันจ่ายที่มีอยู่ โดยคำนึงถึงการลดพื้นที่ปลายก้านในการคำนวณการถอยกลับ
3. เพิ่มปัจจัยด้านความปลอดภัย 1.25–1.5× เพื่อพิจารณาถึงแรงเสียดทาน การเยื้องศูนย์ และการแปรผันของความดัน
4. เลือกรูที่ตรงตามข้อกำหนดระยะชักทั้งสอง โดยทั่วไปแล้วจะมีค่าที่ใหญ่กว่าจากค่าที่คำนวณได้ทั้งสองค่า
5. ตรวจสอบเส้นผ่านศูนย์กลางของแท่งเทียบกับขีดจำกัดการโก่งงอ หากแท่งมีการบีบอัดและมีความยาวสัมพันธ์กับเส้นผ่านศูนย์กลาง

ขนาดรูมาตรฐานของกระบอกสูบทั้งสองประเภทเป็นไปตามข้อกำหนด ISO 15552: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 และ 200 มม. เป็นขนาดที่พบบ่อยที่สุด การระบุขนาดรูมาตรฐานช่วยให้ผู้ผลิตสามารถสับเปลี่ยนกันได้ และลดความยุ่งยากในการจัดการชิ้นส่วนอะไหล่

ช่วงแรงดันใช้งานและผลกระทบต่อการเลือก

กระบอกสูบอากาศแบบออกฤทธิ์เดี่ยวและแบบคู่ได้รับการจัดอันดับสำหรับแรงดันใช้งานทั่วไปของ 1 ถึง 10 บาร์ (14.5 ถึง 145 psi) โดยแรงดันจ่ายในอุตสาหกรรมทั่วไปอยู่ที่ 6 บาร์ (87 psi) อย่างไรก็ตาม การทำงานที่ความดันต่ำจะส่งผลต่อแต่ละประเภทแตกต่างกัน

สำหรับกระบอกสูบแบบแสดงทางเดียว ต้องใช้แรงดันใช้งานขั้นต่ำเพื่อเอาชนะค่าพรีโหลดของสปริงบวกกับแรงเสียดทานของซีล หากแรงดันในการจ่ายลดลง เช่น 3 บาร์ในระบบที่มีพิกัด 6 บาร์ แรงเอาท์พุตที่มีประสิทธิผลจะลดลงประมาณ 50% แต่แรงสปริงยังคงไม่เปลี่ยนแปลง หมายความว่าการลดแรงของกระบอกสูบแบบแสดงทางเดี่ยวนั้นไม่ได้สัดส่วนเมื่อเทียบกับแบบแสดงสองทางที่ความดันลดลงเท่ากัน

นอกจากนี้ กระบอกสูบแบบออกฤทธิ์เดี่ยวอาจมีแรงดันใช้งานขั้นต่ำที่ระบุโดยผู้ผลิตด้านล่าง ซึ่งกระบอกสูบจะไม่ยืดออกจนสุดกับสปริง โดยทั่วไปเกณฑ์นี้จะระบุไว้ในเอกสารข้อมูลผลิตภัณฑ์ และควรเปรียบเทียบกับแรงดันไฟจ่ายขั้นต่ำที่รับประกันในระบบของคุณ ไม่ใช่แรงดันไฟจ่ายที่ระบุ

กระบอกสูบแบบดับเบิ้ลแอคชั่นมีความไวน้อยกว่าต่อความผันผวนของแรงดันในเรื่องนี้ เนื่องจากไม่มีช่วงชักใดที่มีความต้านทานทางกลคงที่เพื่อเอาชนะนอกเหนือจากแรงเสียดทาน ที่ความดันต่ำ แรงที่ปล่อยออกมาจะลดลงตามสัดส่วนในทั้งสองจังหวะ และระบบยังคงทำงานอยู่ เพียงแต่ใช้แรงน้อยลงเท่านั้น

กระบอกสูบแบบ Double Acting ที่ควรค่าแก่การรู้

ภายในประเภท Double Acting การออกแบบเฉพาะทางหลายแบบตอบสนองความต้องการการใช้งานเฉพาะ:

• กระบอกสูบสองแกนคู่: ก้านลูกสูบยื่นออกมาจากปลายทั้งสองข้างของกระบอกสูบ ทั้งสองด้านมีพื้นที่เจาะเท่ากัน ดังนั้นแรงยืดและแรงดึงจึงเท่ากัน ใช้เมื่อแรงที่ส่งออกเป็นสมมาตรมีความสำคัญ หรือเมื่อจำเป็นต้องใช้ก้านทะลุสำหรับการเชื่อมต่อทางกลหรือการอ้างอิงการวัดทั้งสองด้าน
• กระบอกสูบตีคู่: กระบอกสูบแบบแสดงสองทางสองกระบอกติดตั้งแบบอนุกรมบนก้านลูกสูบอันเดียวกัน ลูกสูบทั้งสองทำงานพร้อมกัน โดยเพิ่มแรงที่มีอยู่ประมาณสองเท่าจากเส้นผ่านศูนย์กลางรูที่กำหนด ใช้เมื่อพื้นที่เจาะมีจำกัดแต่ต้องการแรงสูง

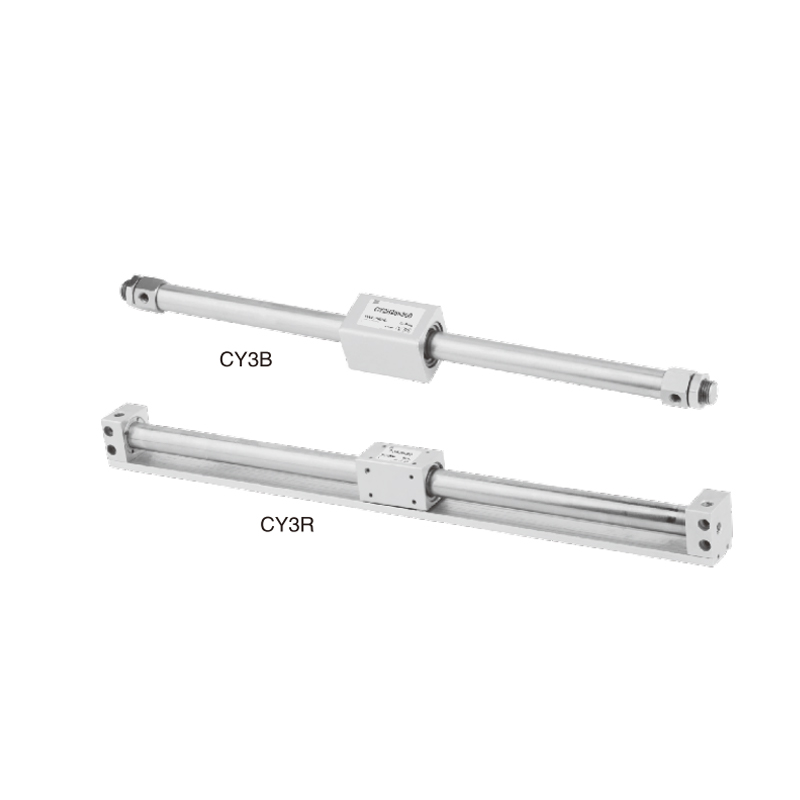

• กระบอกสูบแบบไม่มีก้านสูบ 2 ทาง: โหลดจะเชื่อมต่อภายนอกกับลูกสูบผ่านช่องหรือข้อต่อแม่เหล็กในผนังกระบอกสูบ ช่วยให้สามารถตีเส้นได้ยาวมากในแพ็คเกจขนาดกะทัดรัด มีจำหน่ายในจังหวะตั้งแต่ 6,000 มม. ขึ้นไป
• กระบอกสูบแบบแสดงสองทางพร้อมไกด์: รวมลิเนียร์ไกด์เข้ากับตัวกระบอกสูบโดยตรง เพื่อลดแรงบิดในการหมุนและแรงโหลดด้านข้างบนก้านสูบ สำคัญอย่างยิ่งสำหรับการใช้งานที่ต้องการการเคลื่อนที่เชิงเส้นและความแม่นยำเชิงมุมที่แม่นยำโดยไม่ต้องใช้ไกด์จากภายนอก

สรุป: การเลือกระหว่างการแสดงเดี่ยวและการแสดงสองครั้ง

การตัดสินใจจะตรงไปตรงมาเมื่อคุณได้แมปข้อกำหนดการสมัครของคุณกับปัจจัยสร้างความแตกต่างที่สำคัญแล้ว ใช้กรอบงานต่อไปนี้:

• เลือกการแสดงเดี่ยว เมื่อ: แอปพลิเคชันต้องการการกลับไปยังตำแหน่งเริ่มต้นอย่างปลอดภัย ระยะชักสั้น (ต่ำกว่า 150–200 มม.) แรงส่งกลับที่ต้องการนั้นน้อยมาก ต้องลดการใช้อากาศให้เหลือน้อยที่สุด ควรใช้วงจรวาล์วที่ง่ายกว่า และการประหยัดต้นทุนของวาล์วและระบบประปาก็มีความหมายในวงกว้าง
• เลือกการแสดงสองครั้ง เมื่อ: ทั้งสองจังหวะจะต้องให้แรงที่มีความหมาย ความยาวช่วงชักเกิน 200 มม. จำเป็นต้องมีการควบคุมความเร็วทั้งสองจังหวะอย่างอิสระ อัตรารอบสูงและต้องปรับความเร็วกลับ โหลดในจังหวะกลับเป็นตัวแปรหรือมีนัยสำคัญ หรือแอปพลิเคชันเป็นแบบกด ถ่ายโอน หรือหยิบและวาง

ในการใช้งานระบบอัตโนมัติทางอุตสาหกรรมส่วนใหญ่ กระบอกลมแบบสองทางเป็นอุปกรณ์มาตรฐาน — ยืดหยุ่น ทรงพลัง และควบคุมได้อย่างเต็มที่ กระบอกสูบแบบออกฤทธิ์เดี่ยวมีการออกแบบที่เรียบง่ายกว่า คำนึงถึงความปลอดภัย หรือคำนึงถึงต้นทุน โดยที่ลักษณะการคืนสปริงโดยธรรมชาติของมันคือคุณลักษณะมากกว่าข้อจำกัด การทำความเข้าใจทั้งสองประเภทในรายละเอียดระดับนี้ทำให้คุณสามารถเลือกได้อย่างจงใจ โดยอิงตามข้อกำหนดทางวิศวกรรมมากกว่าแบบแผน
