SDAJ Series กระบอกสูบสโตรคแบบปรับได้แบบบาง ผู้จัดจำหน่าย

บ้าน / สินค้า / กระบอกลม / กระบอกบาง / SDAJ Series กระบอกสูบสโตรคแบบปรับได้แบบบาง

SDAJ Series กระบอกสูบสโตรคแบบปรับได้แบบบาง SDAJ Series กระบอกสูบสโตรคแบบปรับได้แบบบาง
  • SDAJ Series กระบอกสูบสโตรคแบบปรับได้แบบบาง
  • SDAJ Series กระบอกสูบสโตรคแบบปรับได้แบบบาง
กระบอกบาง

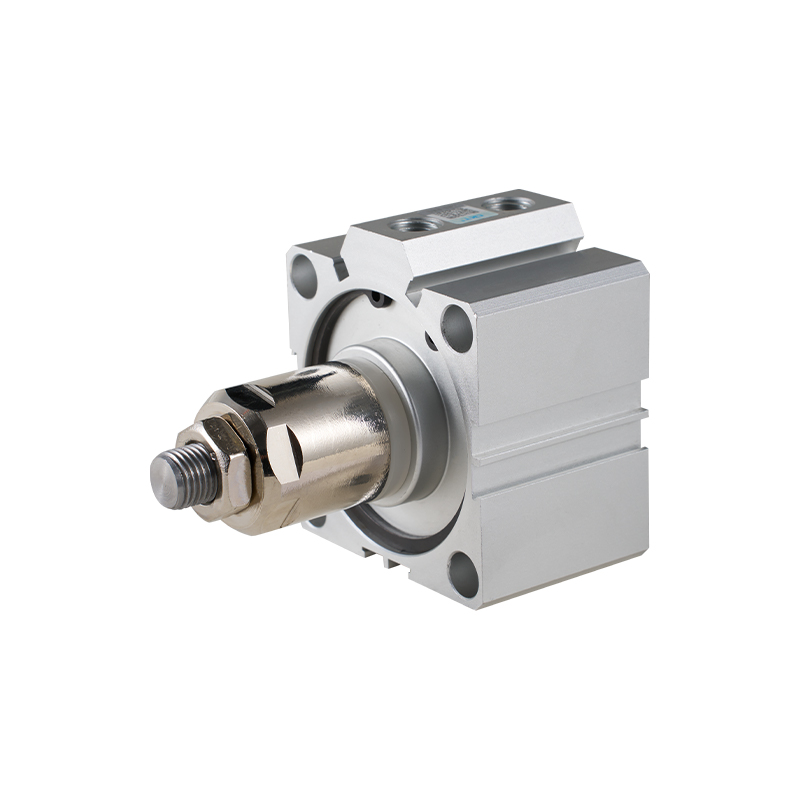

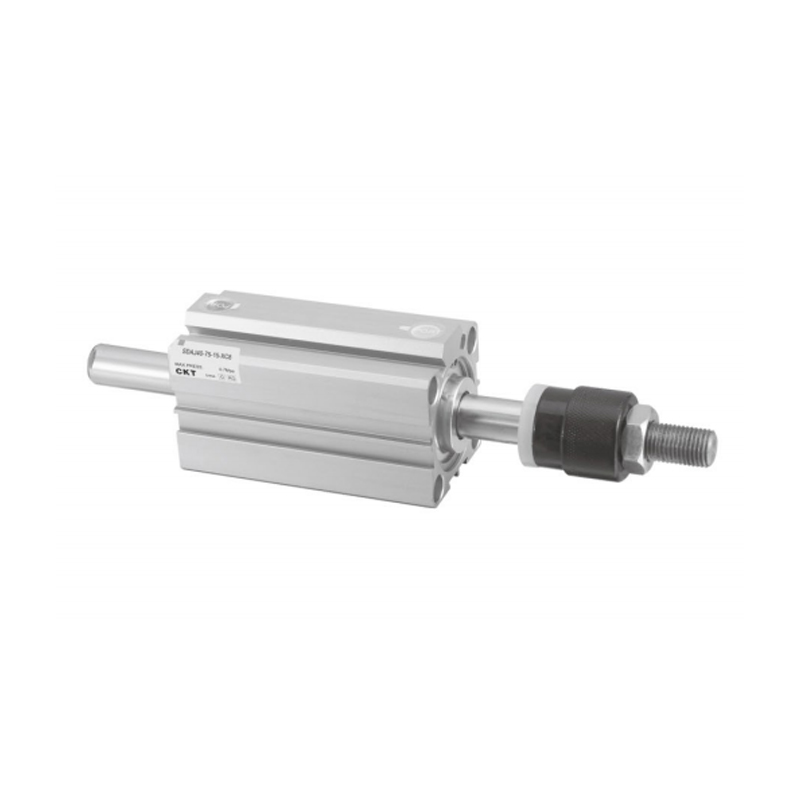

SDAJ Series กระบอกสูบสโตรคแบบปรับได้แบบบาง

กระบอกสูบแบบปรับระยะชักแบบบางซีรีส์ SDAJ เป็นกระบอกสูบแบบบางขนาดกะทัดรัด คุณสมบัติหลักของมันคือฟังก์ชันการปรับระยะชักในตัว ในขณะที่ทำให้ตัวถังพื้นฐานมีโปรไฟล์ต่ำ แต่ก็ให้ความสามารถในการกำหนดตำแหน่งสุดท้ายของก้านลูกสูบเพื่อยืดหรือหดได้อย่างยืดหยุ่น ปรับพื้นที่เค้าโครงอุปกรณ์ให้เหมาะสม และปรับปรุงความสามารถในการปรับตัวของการควบคุมการเคลื่อนไหว

1. การออกแบบที่กะทัดรัดและบาง: ความสูงของโครงสร้างโดยรวมต่ำกว่ากระบอกสูบทั่วไปอย่างมาก ช่วยประหยัดพื้นที่ในการติดตั้งตามแนวแกนได้อย่างมีประสิทธิภาพ โดยเฉพาะอย่างยิ่งเหมาะสำหรับอุปกรณ์อัตโนมัติขนาดกะทัดรัดหรือโครงร่างอุปกรณ์ที่มีพื้นที่จำกัด

2. กลไกการปรับจังหวะในตัว: โดยทั่วไปการปรับตั้งระยะชักจะออกแบบไว้ที่ฝาท้ายของตัวกระบอกสูบ ตำแหน่งปลายก้านลูกสูบสามารถปรับเป็นขั้นๆ หรือเป็นแบบแยกส่วนได้ด้วยการใช้งานง่ายๆ (เช่น การหมุนสลักเกลียวปรับหรือโครงสร้างที่คล้ายกัน) เพื่อตอบสนองความต้องการในการวางตำแหน่งระยะชักที่แม่นยำภายใต้สภาพการทำงานที่แตกต่างกัน

3. ช่วงการปรับแบบปรับได้: ช่วยให้ระยะชักมาตรฐานของกระบอกสูบลดลงภายในช่วงที่กำหนด (ช่วงเฉพาะจะแตกต่างกันไปตามรุ่นและข้อกำหนด) ซึ่งจะเพิ่มความสามารถในการปรับตัวและความยืดหยุ่นของกระบอกสูบให้เหมาะกับการใช้งานที่แตกต่างกัน

4. ความเสถียรของการตั้งค่าจังหวะ: กลไกการปรับระยะชักมีฟังก์ชันล็อคเพื่อให้แน่ใจว่าค่าระยะชักที่ตั้งไว้ในวงจรการทำงานของกระบอกสูบมีเสถียรภาพและเชื่อถือได้ โดยหลีกเลี่ยงการเลื่อนตำแหน่งที่เกิดจากปัจจัยต่างๆ เช่น การสั่นสะเทือน

5. การรักษาประสิทธิภาพหลัก: ในขณะที่ได้ระยะชักที่บางและปรับได้ กระบอกสูบซีรีส์นี้ยังคงรักษาคุณลักษณะด้านประสิทธิภาพหลักของกระบอกสูบมาตรฐาน เช่น แรงเอาท์พุตพื้นฐาน ความเร็วในการทำงาน และอายุการใช้งาน

สถานการณ์การใช้งานทั่วไป: โดยทั่วไปใช้ในสถานการณ์ที่จำเป็นต้องควบคุมตำแหน่งสุดท้ายอย่างแม่นยำและพื้นที่การติดตั้งมีจำกัด เช่น การวางตำแหน่งวัสดุ การหนีบและปล่อยชิ้นงาน อุปกรณ์หยุด การประกอบที่มีความแม่นยำ หน่วยอัตโนมัติขนาดเล็ก ฯลฯ ซึ่งให้การสนับสนุนไดรฟ์หลักสำหรับโซลูชันระบบอัตโนมัติขนาดกะทัดรัด

อีเมล: manager@cktworld.com
ดาวน์โหลด
ก่อนหน้า：SDAT ซีรีส์ กระบอกสูบหลายตำแหน่ง บาง
ถัดไป：SDAD ซีรีส์ กระบอกสูบ ทำงานสองทาง แกนสองแกน บาง

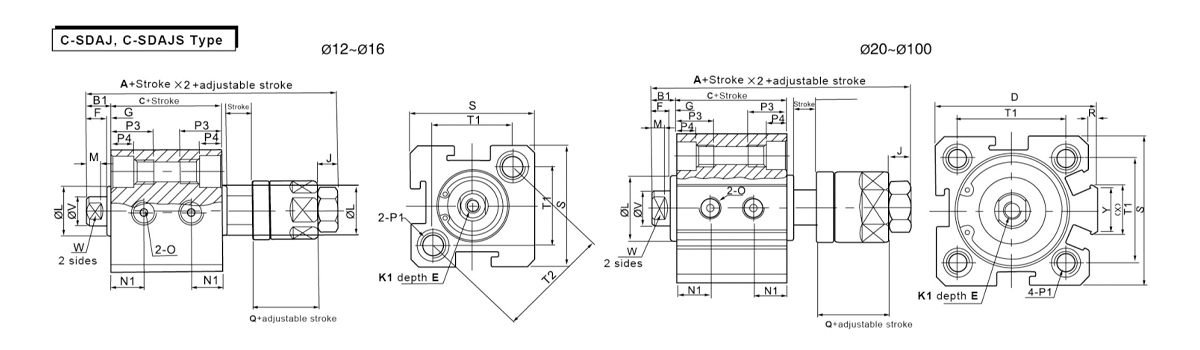

  • แบบฟอร์ม ไม่มีสวิตช์อัตโนมัติ ด้วยสวิตช์อัตโนมัติ B1 D E F G J K1 L M N1
    ขนาด/สัญลักษณ์ของรู A C A C โรคหลอดเลือดสมอง≤10 โรคหลอดเลือดสมอง>10 ส=5 ส>5
    12 40 17 50 27 5 - 6 4 1 4 M3×0.5 10.2 2.8 5.5 6.3
    16 42.5 18.5 52.5 28.5 5.5 - 6 4 1.5 4 M3×0.5 11 2.8 6.5 7.3
    20 47.5 19.5 57.5 29.5 5.5 36 8(6.5 เมื่อจังหวะเป็น 5) 4 1.5 5 M4×0.7 15 2.8 7.5
    25 55 21 65 31 6 42 10(7 เมื่อจังหวะเป็น 5) 4 2 6 M5×0.8 17 2.8 8
    32 61.5 24.5 71.5 34.5 7 50 8 12 4 3 6 M6×1 22 2.8 8 9
    40 65 26 75 36 7 58.5 9 12 4 3 8 M8×1.25 28 2.8 8 10
    50 73 28 83 38 9 71.5 11 15 5 4 11 M10×1.5 38 2.8 8 10.5
    63 77 32 87 42 9 84.5 11 15 5 4 11 M10×1.5 40 2.8 9.5 11.8
    80 94 41 104 51 11 104 14 20 6 5 13 M14×1.5 45 4 11.5 14.5
    100 105 51 115 61 12 124 18 20 7 5 13 M18×1.5 55 4 16 20.5

  • แบบฟอร์ม โดยไม่ต้อง อัตโนมัติ สวิตช์ ด้วย อัตโนมัติ สวิตช์ B1 D E F G J K1 L M N1
    เบื่อ ขนาด/ สัญลักษณ์ A C A C โรคหลอดเลือดสมอง≤10 โรคหลอดเลือดสมอง>10 ส=5 ส>5
    12 40 17 50 27 5 - 6 4 1 4 M3×0.5 10.2 2.8 5.5 6.3
    16 42.5 18.5 52.5 28.5 5.5 - 6 4 1.5 4 M3×0.5 11 2.8 6.5 7.3
    20 47.5 19.5 57.5 29.5 5.5 36 8(6.5 เมื่อจังหวะเป็น 5) 4 1.5 5 M4×0.7 15 2.8 7.5
    25 55 21 65 31 6 42 10(7 เมื่อจังหวะเป็น 5) 4 2 6 M5×0.8 17 2.8 8
    32 61.5 24.5 71.5 34.5 7 50 8 12 4 3 6 M6×1 22 2.8 8 9
    40 65 26 75 36 7 58.5 9 12 4 3 8 M8×1.25 28 2.8 8 10
    50 73 28 83 38 9 71.5 11 15 5 4 11 M10×1.5 38 2.8 8 10.5
    63 77 32 87 42 9 84.5 11 15 5 4 11 M10×1.5 40 2.8 9.5 11.8
    80 94 41 104 51 11 104 14 20 6 5 13 M14×1.5 45 4 11.5 14.5
    100 105 51 115 61 12 124 18 20 7 5 13 M18×1.5 55 4 16 20.5
    ขนาดเจาะ/สัญลักษณ์ O ป1 ป3 ป4 Q R S T1 ที2 V W X Y
    12 M5×0.8 ทั้งสองด้าน: 中6.5 เธรด M5 × 0.8 รูทะลุ: φ4.2 12 4.5 12 - 25 16.3 23 6 5 - -
    16 M5×0.8 ทั้งสองด้าน: φ6.5 เธรด M5 × 0.8 รูทะลุ: φ4.2 12 4.5 12 - 29 19.8 28 6 5 - -
    20 M5×0.8 ทั้งสองด้าน: φ6.5 เธรด M5 × 0.8 รูทะลุ: φ4.2 14 4.5 15 2 34 24 - 8 6 11.3 10
    25 M5×0.8 ทั้งสองด้าน: φ8.2เธรด M6 × 1.0 รูทะลุ: φ4.6 15 5.5 18 2 40 28 - 10 8 12 10
    32 พีที1/8 ทั้งสองด้าน: φ8.2เธรด M6 × 1.0 รูทะลุ: φ4.6 16 5.5 20 6 44 34 - 12 10 18.3 15
    40 พีที1/8 ทั้งสองด้าน: φ10เธรด M8 × 1.25 รูทะลุ: φ6.5 20 7.5 20 6.5 52 40 - 16 14 21.3 16
    50 พีที1/4 ทั้งสองด้าน: φ11เธรด M8 × 1.25 รูทะลุ: φ6.5 25 8.5 20 9.5 62 48 - 20 17 30 20
    63 พีที1/4 ทั้งสองด้าน: φ11เธรด M8 × 1.25 รูทะลุ: φ6.5 25 8.5 20 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 ทั้งสองด้าน: φ14เธรด M12 × 1.75 รูทะลุ: φ9.2 25 10.5 23 10 94 74 - 25 22 36 26
    100 PT3/8 ทั้งสองด้าน: φ17.5 เธรด M14 × 2 รูทะลุ: φ11.3 30 13 23 10 114 90 - 32 27 35 26
