กระบอกสูบบางซีรีส์ SDA ผู้จัดจำหน่าย

บ้าน / สินค้า / กระบอกลม / กระบอกบาง / กระบอกสูบบางซีรีส์ SDA

กระบอกสูบบางซีรีส์ SDA กระบอกสูบบางซีรีส์ SDA กระบอกสูบบางซีรีส์ SDA กระบอกสูบบางซีรีส์ SDA กระบอกสูบบางซีรีส์ SDA
  • กระบอกสูบบางซีรีส์ SDA
  • กระบอกสูบบางซีรีส์ SDA
  • กระบอกสูบบางซีรีส์ SDA
  • กระบอกสูบบางซีรีส์ SDA
  • กระบอกสูบบางซีรีส์ SDA
กระบอกบาง

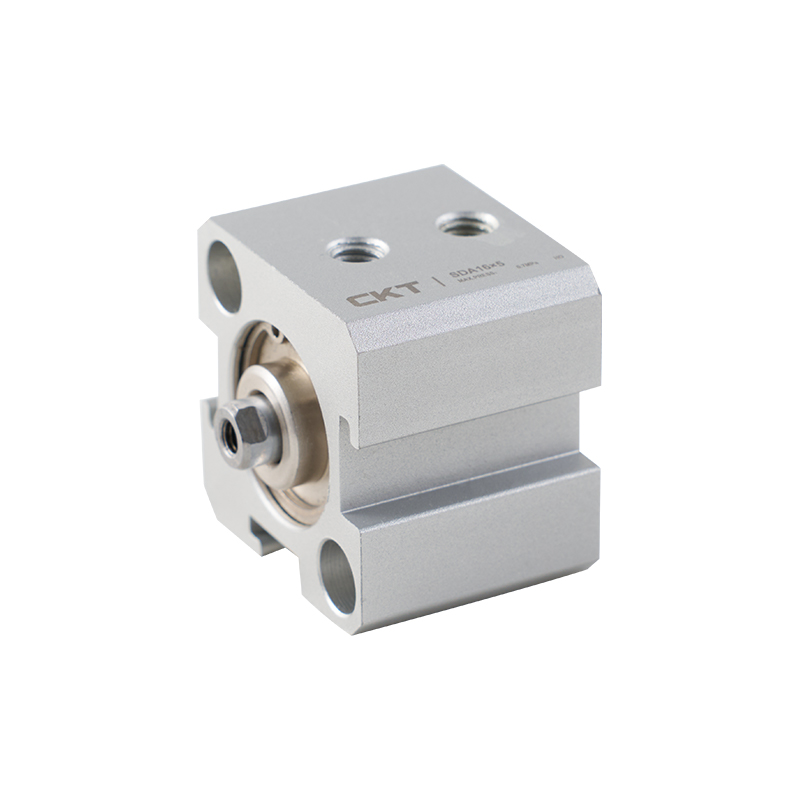

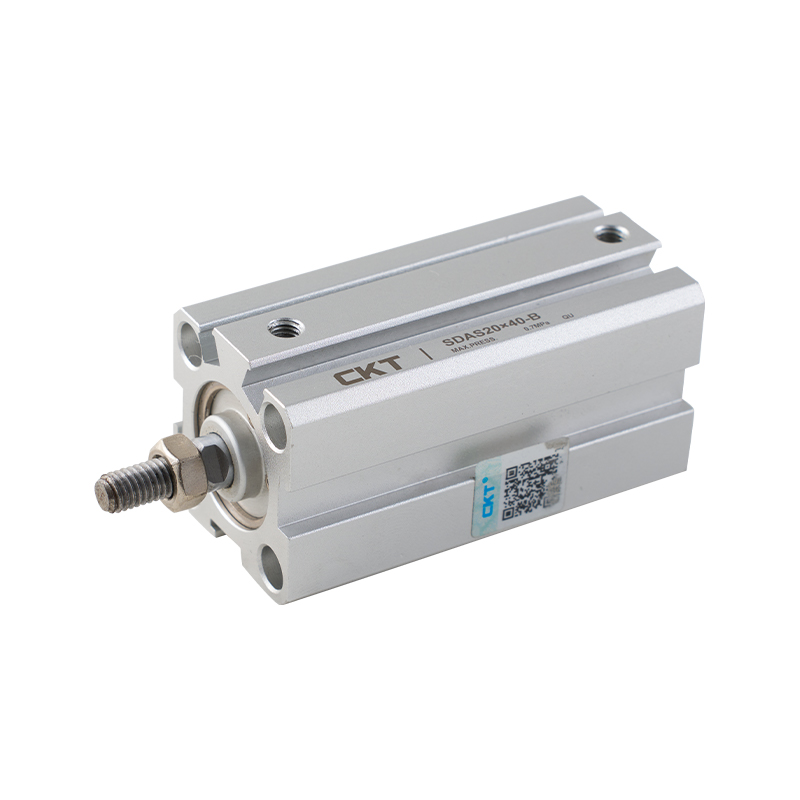

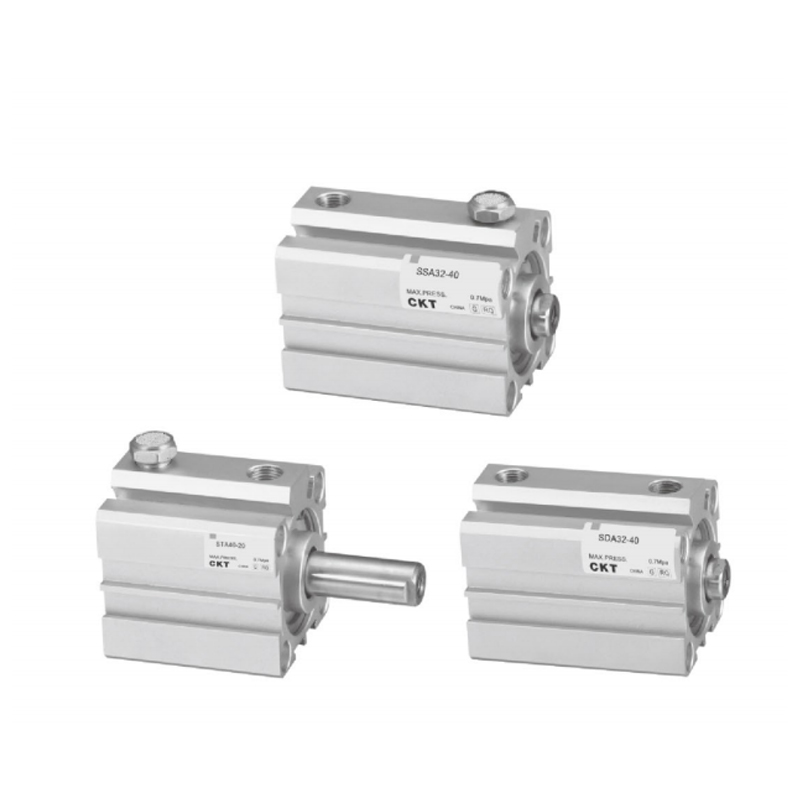

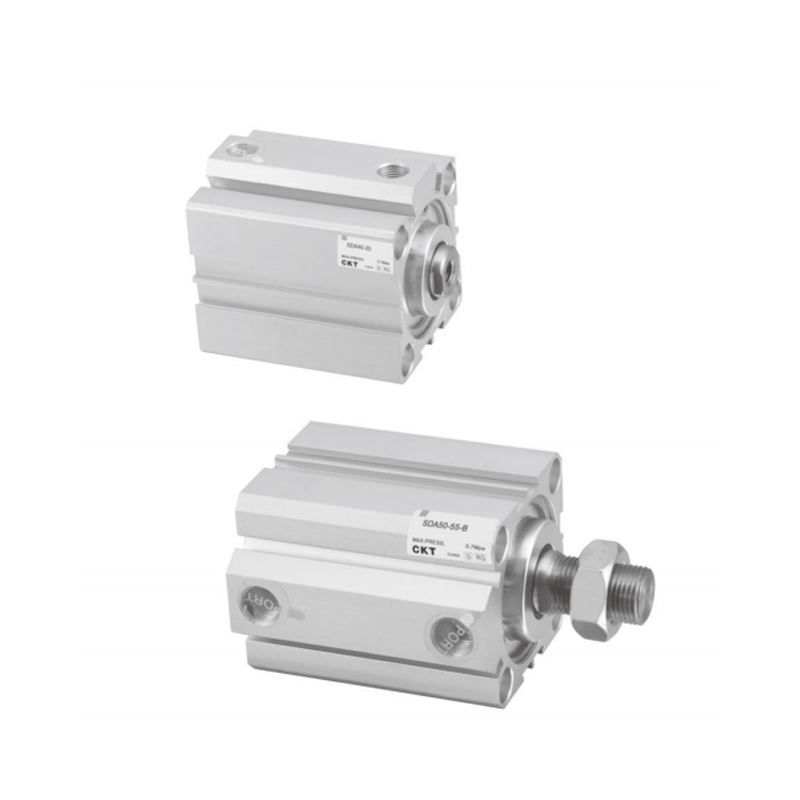

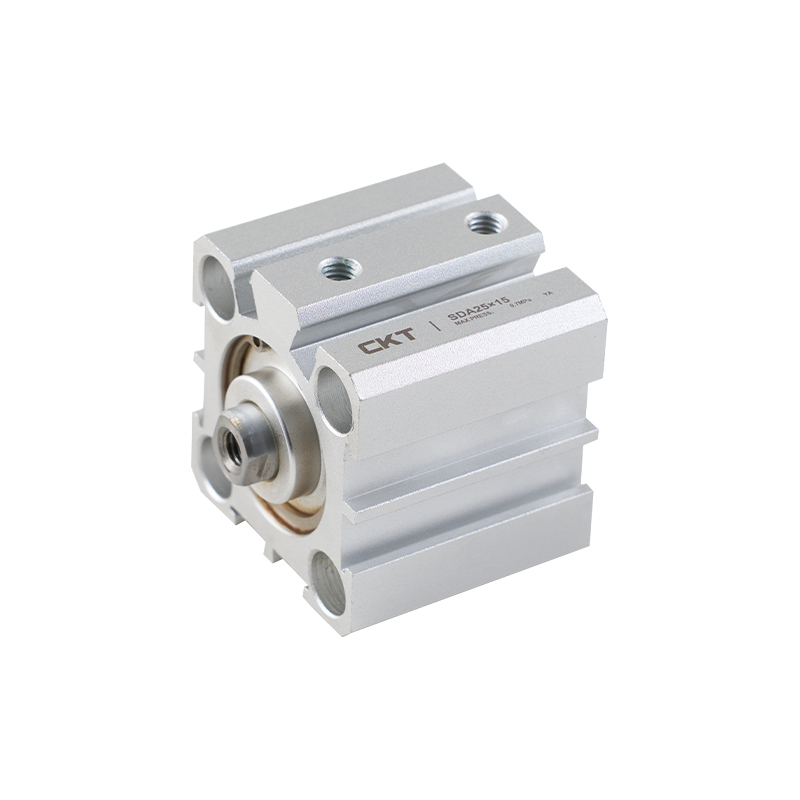

กระบอกสูบบางซีรีส์ SDA

บางและเบา
ในขณะที่ยังคงรักษาความแม่นยำในการเคลื่อนไหวและอายุการใช้งานของผลิตภัณฑ์ไว้ ความยาวรวมเพียง 1/2-1/3 ของความยาวกระบอกสูบทั่วไป โดยใช้ประโยชน์จากคุณลักษณะที่บางและเบา


ติดตั้งง่าย
วิธีการติดตั้งแบบฝังไม่จำเป็นต้องใช้อุปกรณ์เสริมใดๆ เพื่อให้บรรลุข้อกำหนดในการประหยัดพื้นที่


ดูแลรักษาง่าย
การออกแบบใช้วิธีการประกอบแบบง่ายๆ ซึ่งสะดวกสำหรับการติดตั้ง การถอดชิ้นส่วน และการบำรุงรักษา


สวิตช์แม่เหล็ก
ร่องประกอบถูกสงวนไว้ที่ขอบของตัวเครื่อง ทำให้ง่ายต่อการติดตั้งและแก้ไขสวิตช์แม่เหล็กและปรับตำแหน่ง

อีเมล: manager@cktworld.com
ดาวน์โหลด
ก่อนหน้า：SDAD ซีรีส์ กระบอกสูบ ทำงานสองทาง แกนสองแกน บาง
ถัดไป：CQS Series กระบอกสูบแบบบางใหม่
  • ขนาดรู (มม.) 12 16 20 25 32 40 50 63 80 100
    การดำเนินการ การแสดงสองครั้ง
    แรงดึงแบบออกฤทธิ์เดี่ยว               แรงดึงแบบออกฤทธิ์เดี่ยว -
    ของไหล อากาศ
    การดำเนินงาน
    ช่วงความดัน
    กก./ซม.²     		การแสดงสองครั้ง 1~9
    การแสดงเดี่ยว 2~9 -
    แรงดันพิสูจน์ kgf/cm² 13.5
    การดำเนินงาน Temperature Range℃ -5~70
    การดำเนินงาน Speed
    ช่วง    มม./วินาที     		การแสดงสองครั้ง 30~500
    การแสดงเดี่ยว 50~500
    เบาะ แผ่นกันชน
    ขนาดพอร์ต M5×0.8 พีที1/8 พีที1/4 PT3/8

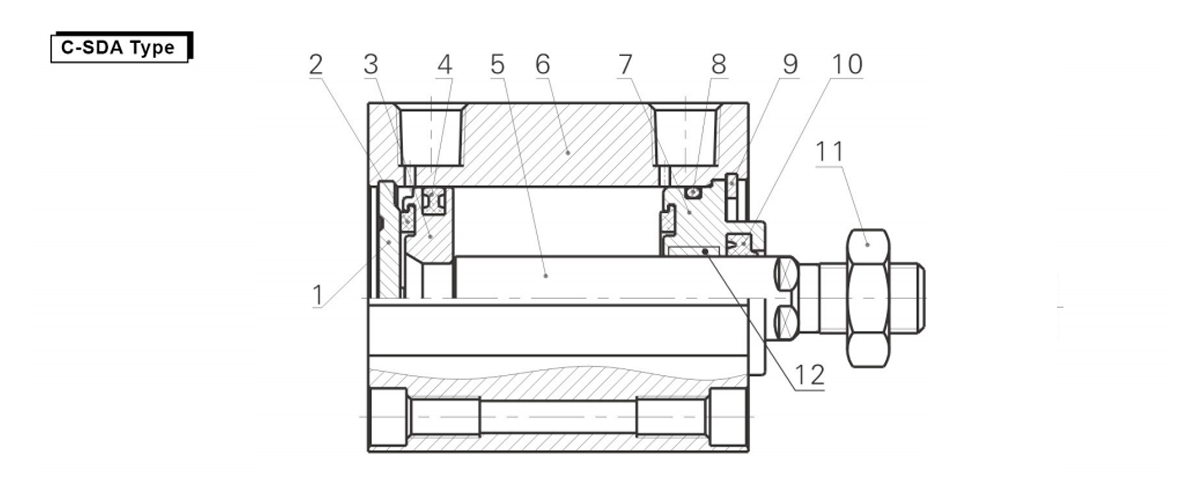

  • รายการ ชื่อ วัสดุ รายการ ชื่อ วัสดุ
    1 ปกหลัง 6060-T5 2 แผ่นกันชนลูกสูบ พียู
    3 ลูกสูบ 6061-T6 4 ลูกสูบชนิด Double O เอ็นบีอาร์
    5 ลูกสูบ rod เหล็กกล้าคาร์บอนปานกลาง (ชุบฮาร์ดโครม) 6 เนื้อหาหลัก 6063-T5
    7 ปกหน้า 60611-T6 8 ปกหน้า O ring เอ็นบีอาร์
    9 ห่วงกระโดดประเภท C เหล็กสปริง 10 ปกหน้า seal ring เอ็นบีอาร์
    11 ถั่ว เหล็กกล้าคาร์บอน 12 บูช วัสดุที่ทนต่อการสึกหรอ

    ชิ้นส่วนทดแทน/แหวนซีล
    รายการ ชื่อ วัสดุ ส่วนประกอบ
    Ø12 Ø16 Ø20 Ø25 Ø32 Ø40 Ø50 Ø63 Ø80 Ø100
    9 แหวนซีลก้าน เอ็นบีอาร์ พีดีบี-6 พีดีบี-6 พีดีบี-8 พีดีบี-10 พีดีบี-12 พีดีบี-16 พีดีบี-20 พีดีบี-20 PDU-25 PDU-32
    10 ลูกสูบ seal ring เอพีเอ-012 เอพีเอ-016 เอพีเอ-O20 APA-Q25 APA-O32 APA-O40 เอพีเอ-050 เอพีเอ-คิว63 APA-O80 เอพีเอ-100
    11 โอริงฝาครอบหน้า Ø12×1.5 Ø16×1.5 Ø17×1.8 Ø22×1.8 Ø27×1.8 Ø36×1.8 Ø47×1.8 Ø59×1.8 Ø75×1.8 Ø95×1.8
    แหวนซีลรุ่น C-SDA12-PS C-SDA16-PS C-SDA20-PS C-SDA25-PS C-SDA32-PS C-SDA40-PS C-SDA50-PS C-SDA63-PS C-SDA80-PS C-SDA100-PS

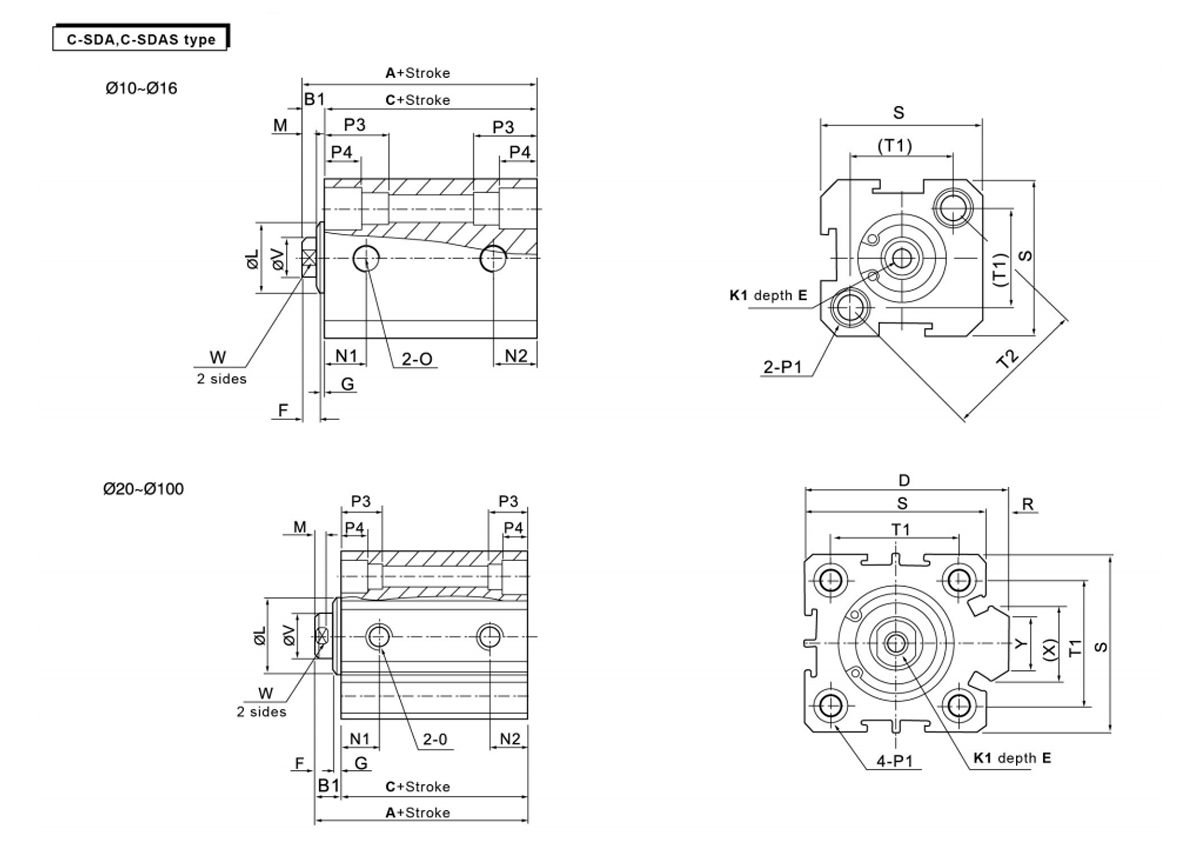

    แบบฟอร์ม มาตรฐาน พร้อมสวิตช์อัตโนมัติ B1 D E F G K1 L M N1 N2
    ขนาดรู/สัญลักษณ์ IS A C A C ส=5 ส>5 ส=5 ส>5
    12 22 17 32 27 5 - 6 4 1 M3×0.5 10.2 3 7.5 5
    16 24 18.5 34 28.5 5.5 - 6 4 1.5 M3×0.5 11 3 8 5.5
    20 25 19.5 35 29.5 5.5 36 8 4 1.5 M4×0.7 13 3 9 5.5
    25 27 21 37 31 6 42 10 4 2 M5×0.8 17 3 9.2 5.5
    32 31.5 24.5 41.5 34.5 7 50 12 4 3 M6×1 22 3 9 6.5 9
    40 33 26 43 36 7 58.5 12 4 3 M8×1.25 28 3 9.5 7.5
    50 37 28 47 38 9 71.5 15 5 4 M10×1.5 38 3 8 10.5 8 10.5
    63 41 32 51 42 9 84.5 15 5 4 M10×1.5 40 3 9.5 11.8 9.5 11.8
    80 52 41 62 51 11 104 20 6 5 M14×1.5 45 4 11.5 14.5 11.5 14.5
    100 63 51 73 61 12 124 20 7 5 N18×1.5 55 4 16 20.5 16 20.5

    ขนาดรู/สัญลักษณ์ IS O ป1 ป3 ป4 R S T1 ที2 V W X Y
    12 M5×0.8 ทั้งสองด้าน: φ6.5 เธรด M5 × 0.8 รูทะลุ: φ4.2 12 4.5 - 25 16.3 23 6 5 - -
    16 M5×0.8 ทั้งสองด้าน: φ6.5 เธรด M5 × 0.8 รูทะลุ: φ4.2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0.8 ทั้งสองด้าน: φ6.5 เธรด M5 × 0.8 รูทะลุ: φ4.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0.8 ทั้งสองด้าน: φ8.2เธรด M6 × 1.0 รูทะลุ: φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 พีที1/8 ทั้งสองด้าน: φ8.2เธรด M6 × 1.0 รูทะลุ: φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 พีที1/8 ทั้งสองด้าน: φ10เธรด M8 × 1.25 รูทะลุ: φ6.5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 พีที1/4 ทั้งสองด้าน: φ11เธรด M8 × 1.25 รูทะลุ: φ6.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 พีที1/4 ทั้งสองด้าน: φ11เธรด M8 × 1.25 รูทะลุ: φ6.5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 ทั้งสองด้าน: φ14เธรด M12 × 1.75 รูทะลุ: φ9.2 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 ทั้งสองด้าน: φ17.5 เธรด M14x2 รูทะลุ: φ11.3 30 13 10 114 90 - 32 27 35 260

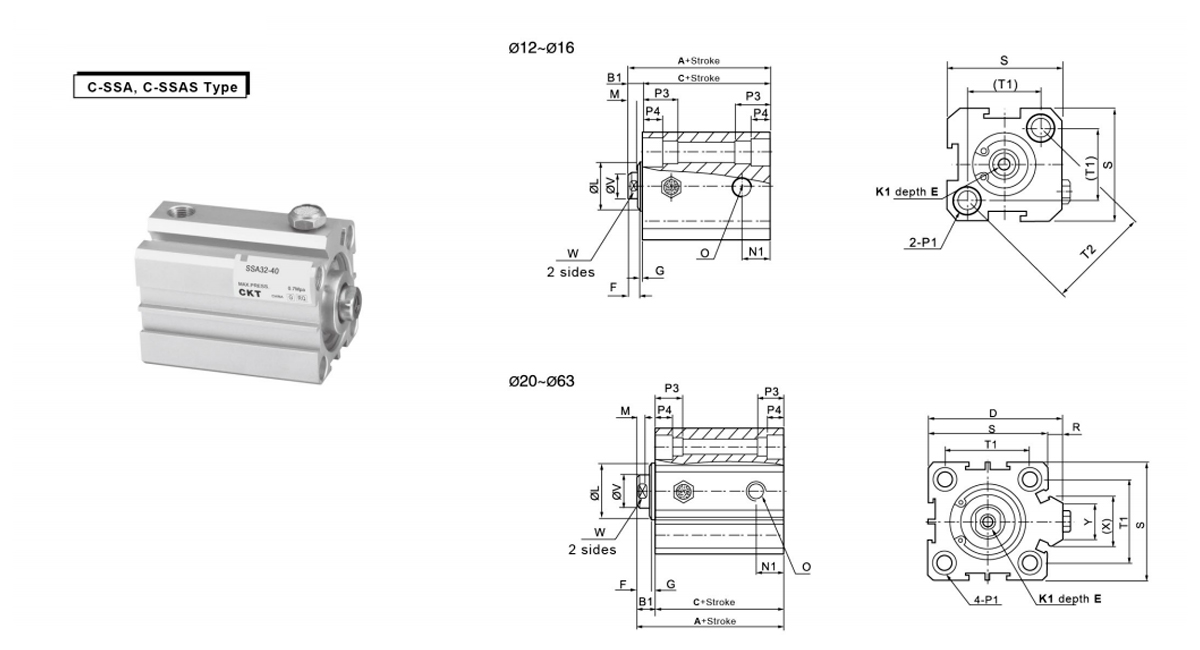

    แบบฟอร์ม ไม่มีสวิตช์อัตโนมัติ ด้วยสวิตช์อัตโนมัติ B1 D E F G K1 L M N1
    ขนาดรู/สัญลักษณ์ IS A C A C
    ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 - 6 4 1 M3×0.5 10.2 3 5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5 - 6 4 1.5 M3×0.5 11 3 5.5
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0.7 13 3 5.5
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0.8 17 3 5.5
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1.25 28 3 7.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1.5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1.5 40 3 11

    ขนาดรู/สัญลักษณ์ IS O ป1 ป3 ป4 R S T1 ที2 V W X Y
    12 M5×0.8 ทั้งสองด้าน: φ6.5 เกลียว M5 × 0.8 รูทะลุ: φ4.2 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0.8 ทั้งสองด้าน: φ6.5 เกลียว M5 × 0.8 รูทะลุ: φ4.2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0.8 ทั้งสองด้าน: φ6.5 เกลียว M5 × 0.8 รูทะลุ: φ4.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0.8 ทั้งสองด้าน: φ8.2 เกลียว M6 × 1.0 รูทะลุ: φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 พีที1/8 ทั้งสองด้าน: φ8.2 เกลียว M6 × 1.0 รูทะลุ: φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 พีที1/8 ทั้งสองด้าน: φ10 เกลียว M8 × 1.25 รูทะลุ: φ6.5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 พีที1/4 ทั้งสองด้าน: φ11 เกลียว M8 × 1.25 รูทะลุ: φ6.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 พีที1/4 ทั้งสองด้าน: φ11 เกลียว M8 × 1.25 รูทะลุ: φ6.5 25 8.5 9.5 75 60 - 20 17 28.7 20

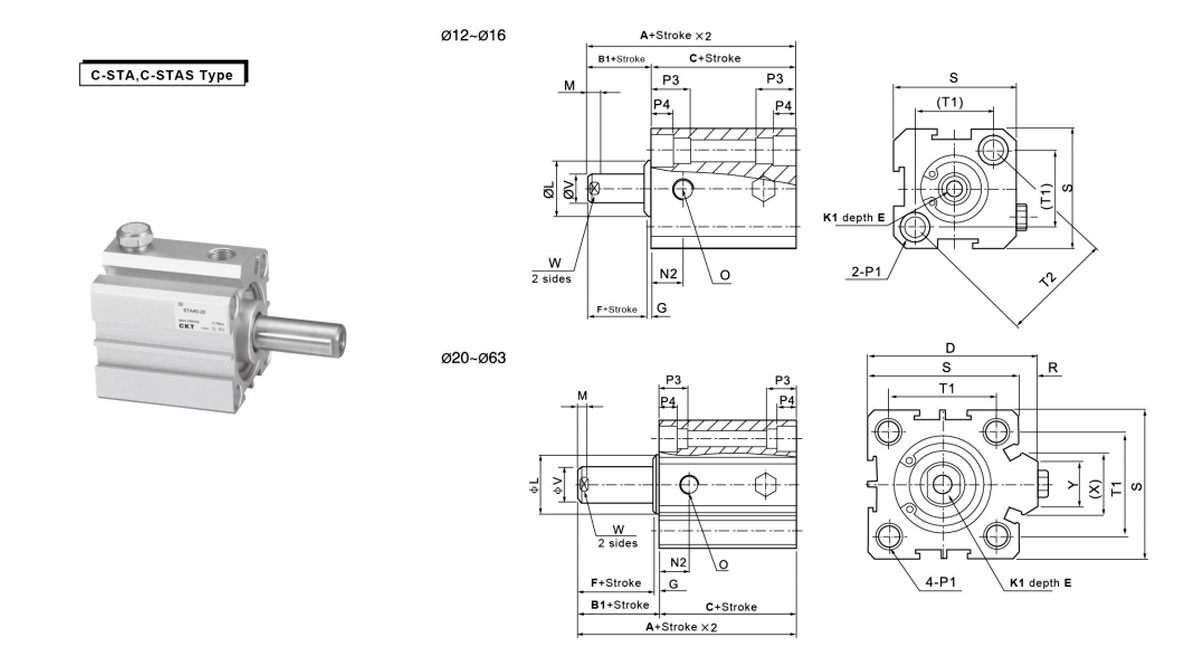

    แบบฟอร์ม ไม่มีสวิตช์อัตโนมัติ ด้วยสวิตช์อัตโนมัติ B1 D E F G K1 L M N2
    ขนาดรู/สัญลักษณ์ IS A C A C
    โรคหลอดเลือดสมอง ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 6 4 1 M3×0.5 10.2 3 7.5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5
    -     		6 4 1.5 M3×0.5 11 3 8
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0.7 13 3 9
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0.8 17 3 9.2
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1.25 28 3 9.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1.5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1.5 40 3 12
    ขนาดรู/สัญลักษณ์ IS O ป1 ป3 ป4 R S T1 ที2 V W X Y
    12 M5×0.8 ทั้งสองด้าน: φ6.5 เธรด M5 × 0.8 รูทะลุ: φ4.2 12 4.5
    -     		25 16.2 23 6 5
    -
    16 M5×0.8 ทั้งสองด้าน: φ6.5 เธรด M5 × 0.8 รูทะลุ: φ4.2 12 4.5 - 29 19.8 28 6 5 -
    -
    20 M5×0.8 ทั้งสองด้าน: φ6.5 เธรด M5 × 0.8 รูทะลุ: φ4.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0.8 ทั้งสองด้าน: φ8.2เธรด M6 × 1.0 รูทะลุ: φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 พีที1/8 ทั้งสองด้าน: φ8.2เธรด M6 × 1.0 รูทะลุ: φ4.6 16 5.5 6 44 34 12 10 18.3 15
    40 พีที1/8 ทั้งสองด้าน: φ10เธรด M8 × 1.25 รูทะลุ: φ6.5 20 7.5 6.5 52 40 16 14 21.3 16
    50 พีที1/4 ทั้งสองด้าน: φ11เธรด M8 × 1.25 รูทะลุ: φ6.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 พีที1/4 ทั้งสองด้าน: φ11เธรด M8 × 1.25 รูทะลุ: φ6.5 25 8.5 9.5 75 60 20 17 28.7 20

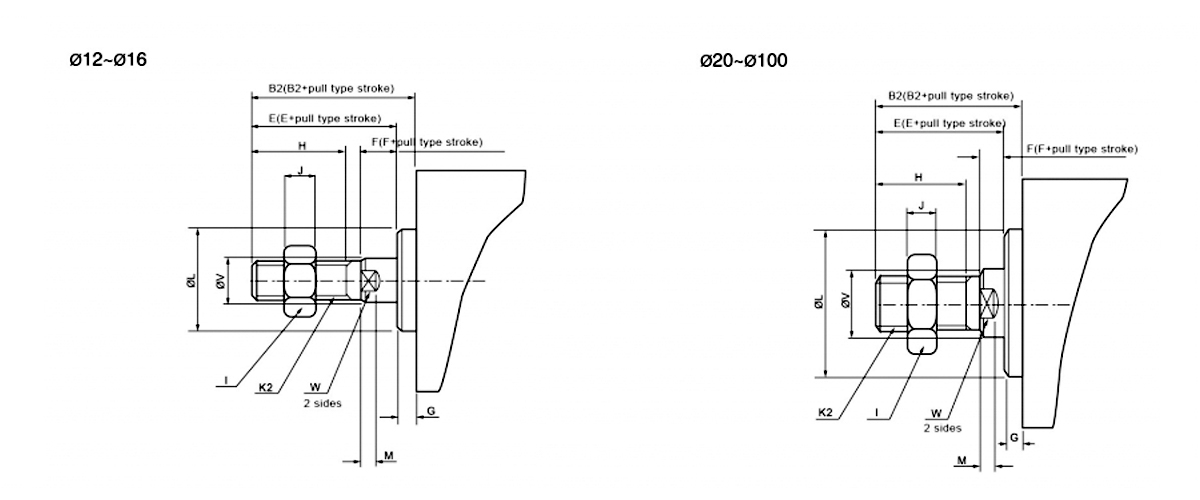

    ขนาดรู/สัญลักษณ์ IS บี2 E F G 2 I J K2 L M V W
    12 17 16 4 1 10 8 4 M5×0.8 10.2 3 6 5
    16 17.5 16 4 1.5 10 8 4 M5×0.8 11 3 6 5
    20 20.5 19 4 1.5 13 10 5 M6×1.0 13 3 8 6
    25 23 21 4 2 15 12 6 M8×1.25 17 3 10 8
    32 25 22 4 3 15 17 6 M10×1.25 22 3 12 10
    40 35 32 4 3 25 19 8 M14×1.5 28 3 16 14
    50 37 33 5 4 25 27 11 M18×1.5 38 3 20 17
    63 37 33 5 4 25 27 11 M18×1.5 40 3 20 17
    80 44 39 6 5 30 32 13 M22×1.5 45 4 25 22
    100 50 45 7 5 35 36 13 M26×1.5 55 4 32 27
