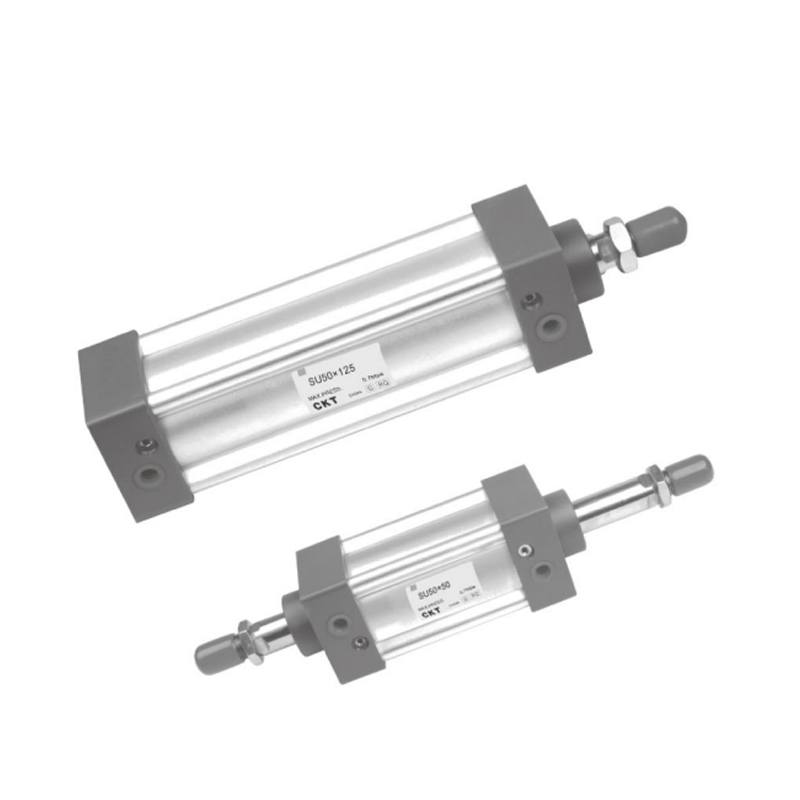

กระบอกสูบมาตรฐาน ซีรีส์ SU (ไม่มีก้านผูก)
  • กระบอกสูบมาตรฐาน ซีรีส์ SU (ไม่มีก้านผูก)
กระบอกสูบมาตรฐาน

กระบอกสูบมาตรฐาน ซีรีส์ SU (ไม่มีก้านผูก)

1. ซีลลูกสูบใช้โครงสร้างการปิดผนึกแบบสองทิศทางรูปทรงพิเศษที่มีขนาดกะทัดรัดและฟังก์ชั่นการจัดเก็บน้ำมัน
2. ท่ออลูมิเนียมเป็นท่อรูปตัว M ที่ไม่มีก้านผูกและมีคุณสมบัติป้องกันการกัดกร่อนได้ดี
3. เมื่อเปรียบเทียบกับกระบอกสูบมาตรฐาน ISO15552 ความยาวของกระบอกสูบซีรีส์ SU ที่มีเส้นผ่านศูนย์กลางกระบอกสูบเท่ากันจะน้อยกว่า
4. การปรับบัฟเฟอร์ของกระบอกสูบมีเสถียรภาพ
5. อุปกรณ์เสริมในการติดตั้งกระบอกสูบใช้ร่วมกับกระบอกสูบซีรีย์ SC
6. การเลือกวัสดุปิดผนึกที่ทนต่ออุณหภูมิสูงสามารถรับประกันการทำงานปกติของกระบอกสูบภายใต้สภาวะ 150°C

อีเมล: manager@cktworld.com
ดาวน์โหลด
ก่อนหน้า：กระบอกสูบมาตรฐาน ซีรีส์ SI (ไม่มีก้านผูก)
ถัดไป：กระบอกสูบ มาตรฐาน ซีรีส์ MBB
  • ขนาดเจาะ (มม.) 32 40 50 63 80 100
    การดำเนินการ การแสดงสองครั้ง
    ของไหล อากาศ (ถูกกรองโดยไส้กรอง40μm)
    การติดตั้ง
    ประเภท     		ซีรีส์ C-SU บาซิส เอฟเอ เอฟบี แคลิฟอร์เนีย ซีบี LB TC TCM1
    C-SUD, C-SUJ ซีรีส์ บาซิส เอฟเอ LB TC TCM1
    ช่วงแรงดันใช้งาน 0.1~1.0MPa(14~145Psi)
    พิสูจน์ความดัน 1.5MPa(215Psi)
    อุณหภูมิในการทำงาน(℃) -20~80
    ช่วงความเร็วการทำงาน (มม./วินาที) 30~800
    ความอดทนต่อความยาวของโรคหลอดเลือดสมอง 0~250 1.0 251~1000 1.4 1001~1500 1.8
    เบาะ เบาะปรับได้
    เบาะ Stroke 21 28 29
    *ขนาดพอร์ต พีที1/8 พีที1/4 PT3/8 พีที1/2
    *มีประเภทเกลียว NPT และ G สำหรับการเชื่อมต่อ

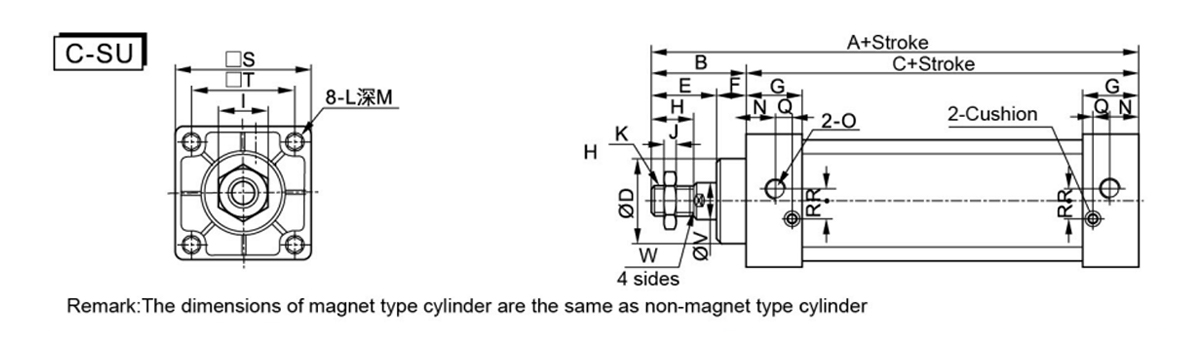

  • ขนาดเจาะ/สัญลักษณ์ A B C D E F G H I J K L M N 0 P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10×1.25 M6×1 9.5 14 พีที1/8 5.5 6 6.5 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1.25 M6×1 9.5 15 พีที1/4 6 5 8.5 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16×1.5 M6×1 9.5 17 พีที1/4 8.5 2.5 10 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16×1.5 M8×1.25 9.5 15 PT3/8 9.5 4 8.5 75 56 20 17
    80 182 75 107 47 54 21 33 40 26 10 M20×1.5 M10×1.5 11.5 19.5 PT3/8 10 4.5 14 94 70 25 22
    100 188 75 113 47 54 21 33 40 26 10 M20×1.5 M10×1.5 11.5 16.5 พีที1/2 11 6.5 14 112 84 25 22

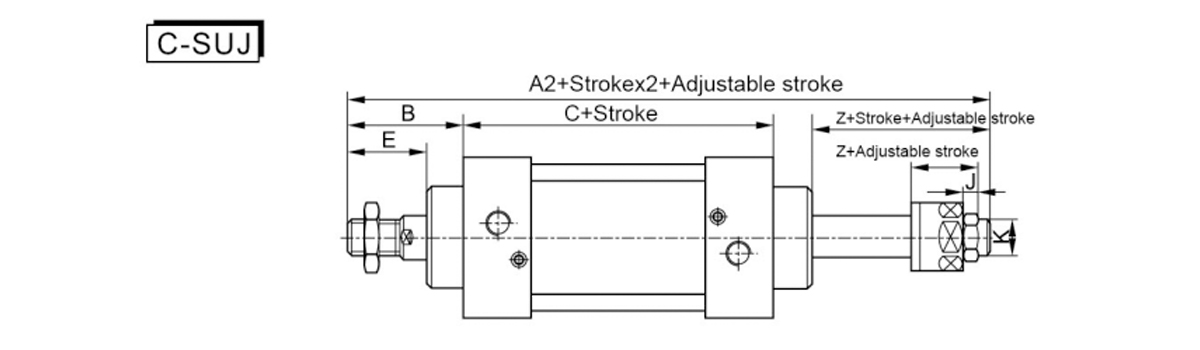

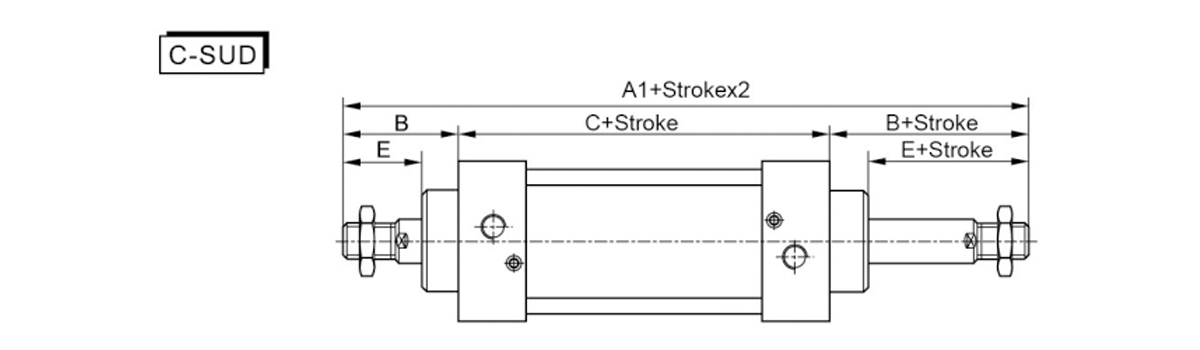

    ขนาดเจาะ/สัญลักษณ์ A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10×1.25
    40 191 185 49 93 34 28 7 M12×1.25
    50 207 194 57 93 42 29 8 M16×1.5
    63 210 197 57 96 42 29 8 M16×1.5
    80 257 238.5 75 107 54 35.5 10 M20×1.5
    100 263 244.5 75 113 54 35.5 10 M20×1.5
    หมายเหตุ:1.ขนาดของกระบอกแม่เหล็กจะเหมือนกับกระบอกที่ไม่ใช่แม่เหล็ก2.ขนาดเดียวกับรุ่นมาตรฐาน C-SU สำหรับรุ่นไม่แสดงขนาด

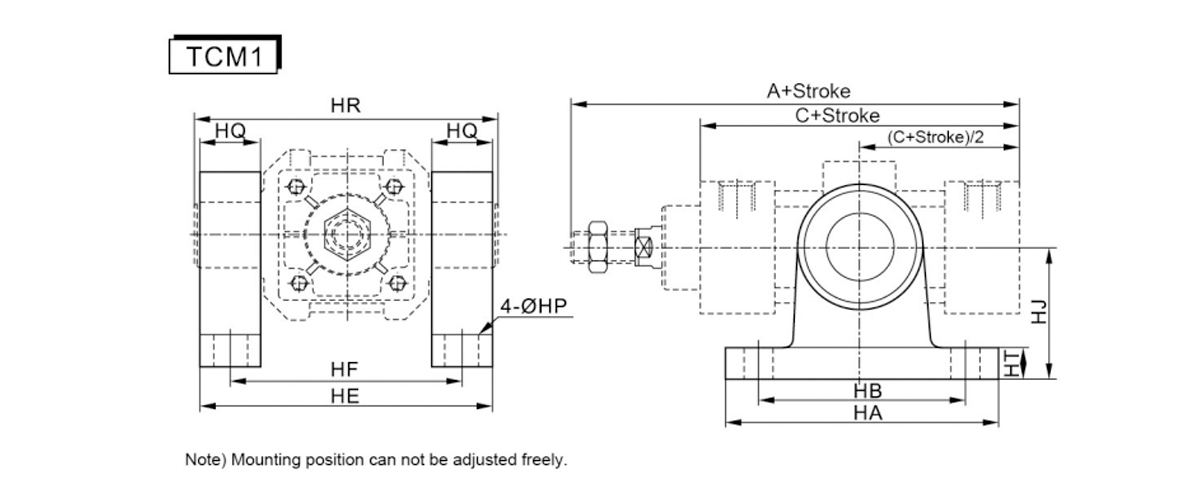

    ขนาดเจาะ/สัญลักษณ์ A C ฮ่า เอชบี เขา เอชเอฟ เอชพี สำนักงานใหญ่ ทรัพยากรบุคคล HT ฮจ
    32 140 93 80 60 72 62 9 12 74 11 40
    40 142 93 103 80 109 86 11 23 113 12 50
    50 150 93 103 80 122 99 11 23 126 12 50
    63 153 96 103 80 134 111 11 23 138 12 50
    80 182 107 110 85 160 137 13 23 164 12 70
    100 188 113 110 85 178 155 13 23 182 12 70

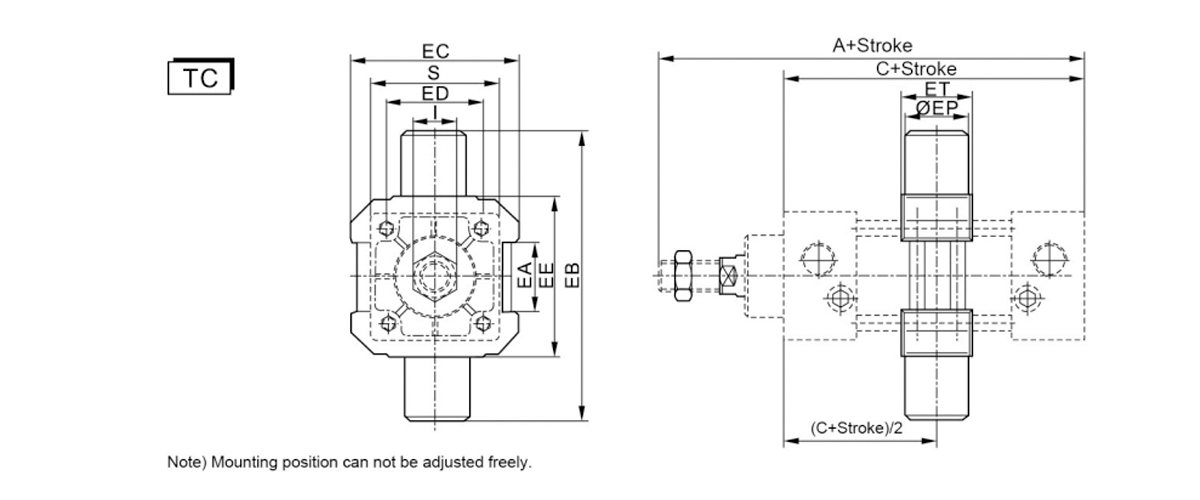

    ขนาดเจาะ/สัญลักษณ์ A C อีเอ อีบี อีซี ส.อ อี อีพี อีที I S
    32 140 93 20 74 52 33 50 12 22 17 45
    40 142 93 27 113 65 37 63 25 28 17 50
    50 150 93 31 126 75 47 76 25 28 23 62
    63 153 96 42 138 90 56 88 25 30 23 75
    80 182 107 54 164 112 70 114 25 32 26 94
    100 188 113 68 182 135 84 132 25 38 26 112
    ขนาดการติดตั้งของอุปกรณ์เสริมอื่นๆ จะเหมือนกับขนาดการติดตั้งของกระบอกสูบซีรีส์ C-SC
