กระบอกสูบ มาตรฐาน ซีรีส์ MBB ผู้จัดจำหน่าย

บ้าน / สินค้า / กระบอกลม / กระบอกสูบมาตรฐาน / กระบอกสูบ มาตรฐาน ซีรีส์ MBB

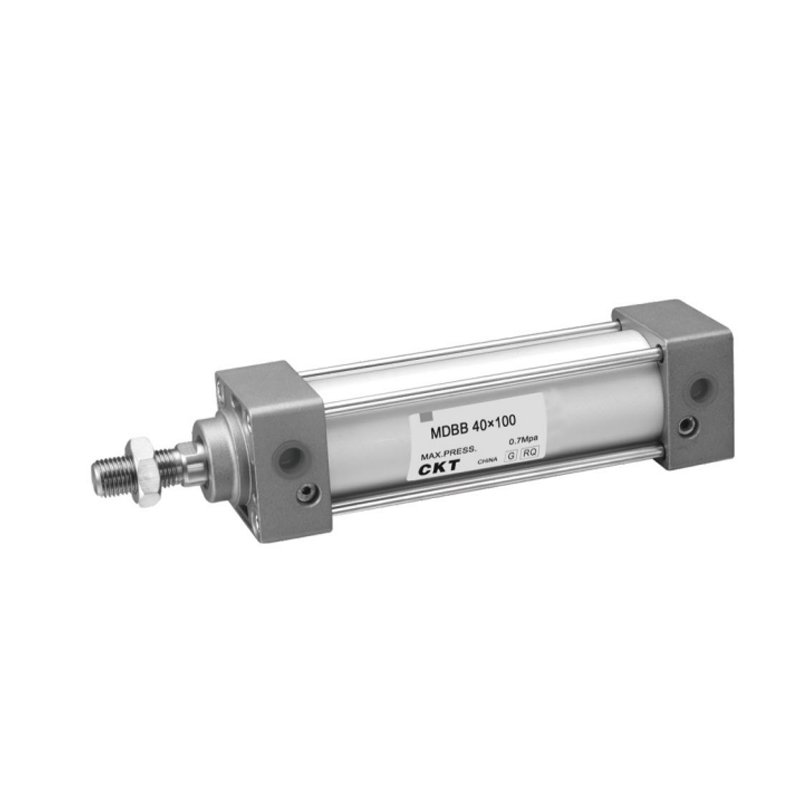

กระบอกสูบ มาตรฐาน ซีรีส์ MBB
  • กระบอกสูบ มาตรฐาน ซีรีส์ MBB
กระบอกสูบมาตรฐาน

กระบอกสูบ มาตรฐาน ซีรีส์ MBB

1. ซีลลูกสูบใช้โครงสร้างการปิดผนึกแบบสองทิศทางรูปทรงพิเศษที่มีขนาดกะทัดรัดและฟังก์ชั่นการจัดเก็บน้ำมัน
2. เป็นกระบอกสูบแบบก้านผูกและฝาครอบด้านหน้าและด้านหลังเชื่อมต่อกับตัวกระบอกสูบท่ออลูมิเนียมพร้อมเสาซึ่งมีความน่าเชื่อถือดี
3. เมื่อเปรียบเทียบกับกระบอกสูบมาตรฐาน ISO15552 ความยาวของกระบอกสูบซีรีส์ MBB ที่มีเส้นผ่านศูนย์กลางกระบอกสูบเท่ากันจะน้อยกว่า
4. การปรับบัฟเฟอร์ของกระบอกสูบมีเสถียรภาพ
5. ลูกค้าสามารถเลือกอุปกรณ์เสริมสำหรับการติดตั้งกระบอกสูบและกระบอกสูบตามข้อกำหนดต่างๆ
6. การเลือกวัสดุปิดผนึกที่ทนต่ออุณหภูมิสูงสามารถรับประกันการทำงานปกติของกระบอกสูบภายใต้สภาวะ 150 ℃

อีเมล: manager@cktworld.com
ดาวน์โหลด
ก่อนหน้า：กระบอกสูบมาตรฐาน ซีรีส์ SU (ไม่มีก้านผูก)
ถัดไป：ซีรีส์ SC (แบบก้านผูก) กระบอกสูบมาตรฐาน
  • ขนาดเจาะ (มม.) 32 40 50 63 80 100 125
    การดำเนินการ การแสดงสองครั้ง
    ของไหล อากาศ (ถูกกรองโดยองค์ประกอบตัวกรอง40μm)
    แก้ไขแล้ว

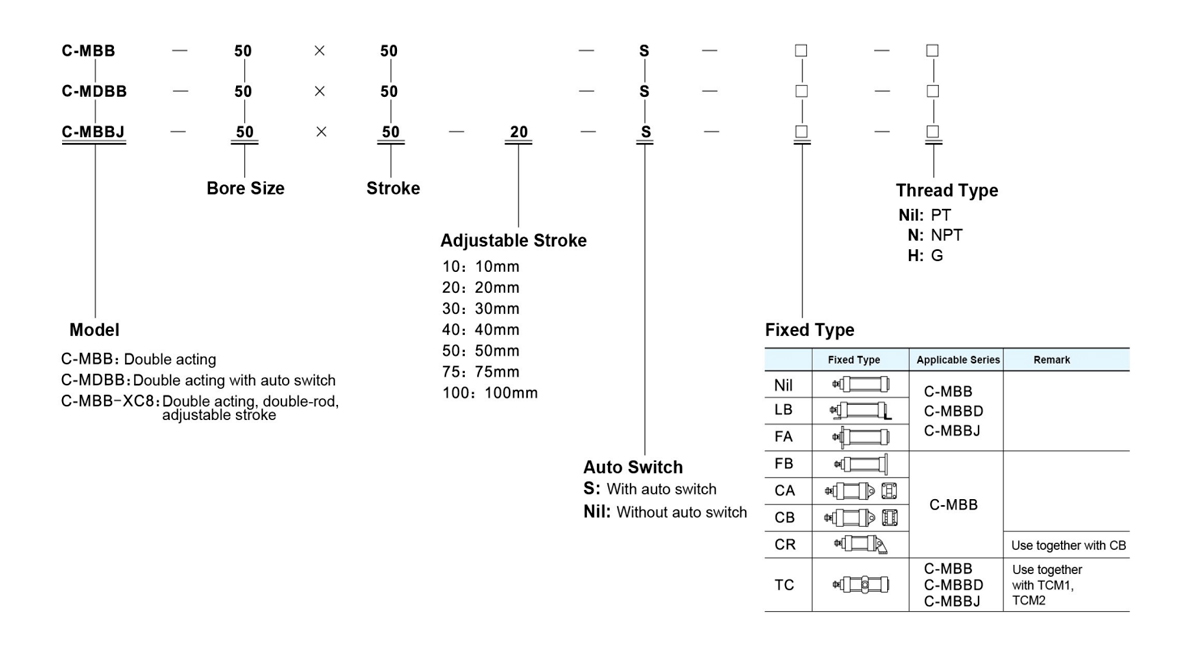

    ประเภท     		ซีรี่ส์ C-MBB ประเภทพื้นฐาน FA FB CA CB CR LB TC TCM1 TCM2
    C-MBBD, C-MBBJ ซีรีส์ ประเภทพื้นฐาน FA LB TC TCM1 TCM2
    ช่วงแรงดันใช้งาน 0.1~1.0MPa(14~145psi)
    พิสูจน์ความดัน 1.5MPa(215psi)
    อุณหภูมิในการทำงาน(℃) -20~80℃
    ช่วงความเร็วการทำงาน (มม./วินาที) 30~800 30~500
    ความอดทนต่อความยาวของโรคหลอดเลือดสมอง 0~250 1.0 251~1000 1.4 1001~1500 1.8
    เบาะ เบาะปรับได้
    เบาะ Stroke (mm) 24 32 37.5 40
    *ขนาดพอร์ต พีที1/8 พีที1/4 PT3/8 พีที1/2
    *มีประเภทเกลียว NPT และ G สำหรับการเชื่อมต่อ

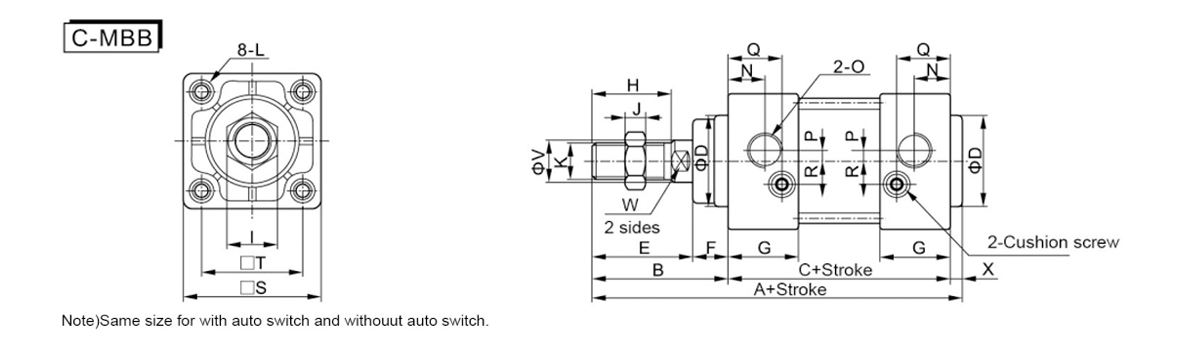

  • สัญลักษณ์/
    ขนาดเจาะ     		A B C D E F G H I J K L N O P Q R S T V W X
    32 135 47 84 30 34 13 27 22 17 6 ม10×1.25 ม6 13 พีที1/8 4 20.5 6.5 46 32.5 12 10 4
    40 139 51 84 35 38 13 27 30 19 8 M14×1.5 ม6 14 พีที1/4 4 20.5 9 52 38 16 14 4
    50 156 58 94 40 44 14 31.5 35 27 11 M18×1.5 ม8 15.5 พีที1/4 5 23 10.5 65 46.5 20 18 4
    63 156 58 94 45 44 14 30.5 35 27 11 M18×1.5 ม8 16.5 PT3/8 9 23 12 75 56.5 20 18 4
    80 190 72 114 45 52 20 38 40 32 13 M22×1.5 ม10 19 PT3/8 11.5 26.5 14 95 72 25 22 4
    100 190 72 114 55 52 20 38 40 36 13 M26×1.5 ม10 19 พีที1/2 17 28.5 15 114 89 30 26 4
    125 223 97 120 60 70 27 38 54 41 13.5 M27×2 ม12 19 พีที1/2 17 29 15 137 110 32 27 60

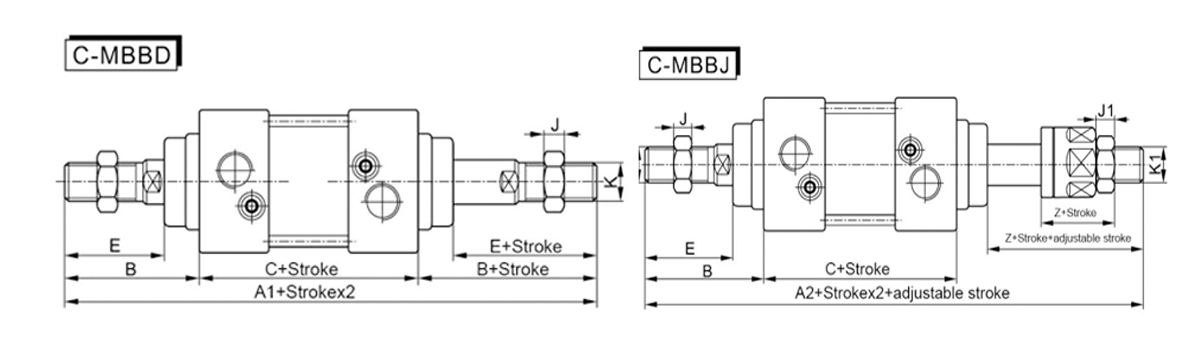

    สัญลักษณ์ /
    ขนาดเจาะ     		A1 A2 B C E J เจ1 Z K K1
    32 178 171 47 84 34 6 6 27 ม10×1.25 ม10×1.25
    40 186 176 51 84 38 8 7 28 M14×1.5 ม12×1.25
    50 210 195 58 94 44 11 8 29 M18×1.5 M16×1.5
    63 210 195 58 94 44 11 8 29 M18×1.5 M16×1.5
    80 258 241.5 72 114 52 13 10 35.5 M22×1.5 M20×1.5
    100 258 248.5 72 114 52 13 13.5 42.5 M26×1.5 M27×2
    125 314 286.5 97 120 70 13.5 13.5 42.5 M27×2 M27×2
    หมายเหตุ) 1.ขนาดเดียวกันสำหรับสวิตช์อัตโนมัติและไม่มีสวิตช์อัตโนมัติ
    2.รุ่นที่ไม่แสดงมีขนาดเท่ากับรุ่นพื้นฐาน C-Mบีบี

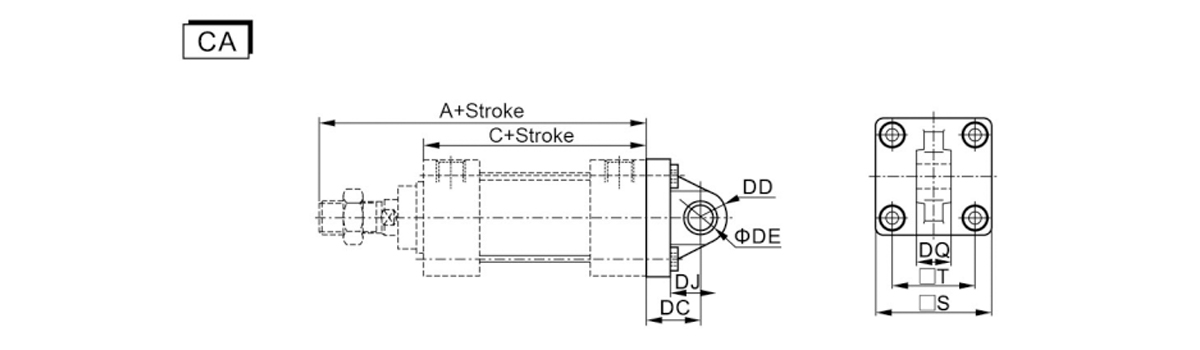

    สัญลักษณ์/
    ขนาดเจาะ     		32 40 50 63 80 100 125
    A 131 135 152 152 186 186 217
    C 84 84 94 94 114 114 120
    S 46 52 65 75 95 114 136
    T 32.5 38 46.5 56.5 72 89 110
    ดี.ซี 23 23 30 30 42 42 50
    วว 10.5 11 15 15 23 23 28
    เด 10 10 14 14 22 22 25
    ดีเจ 13 13 17 17 27 27 28
    ดีคิว 13.8 13.8 19.8 19.8 29.8 29.8 31.8

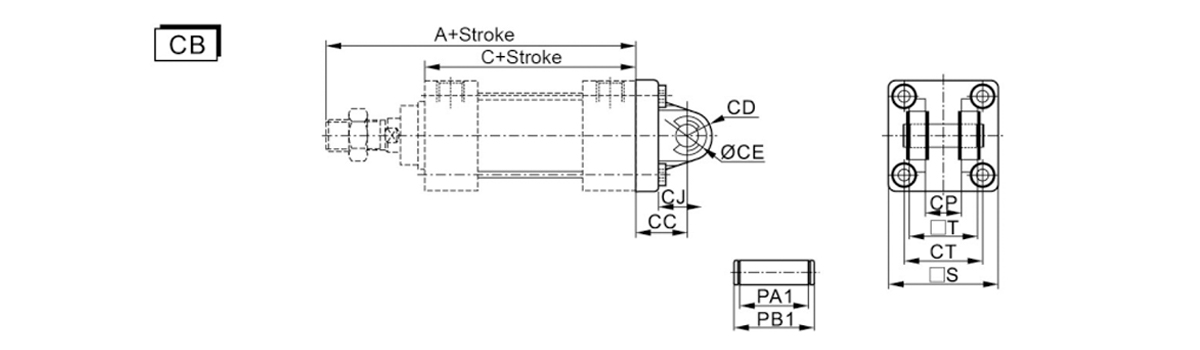

    สัญลักษณ์ /
    ขนาดเจาะ     		32 40 50 63 80 100 125
    A 131 135 152 152 186 186 217
    C 84 84 94 94 114 114 120
    ซีซี 23 23 30 30 42 42 50
    ซีดี 10.5 11 15 15 23 23 28
    ซีอี 10 10 14 14 22 22 25
    ซีเจ 14 14 18 18 27 27 32
    ซีพี 14.2 14.2 20.2 20.2 30.2 30.2 32.2
    กะรัต 32.5 38 46.5 56.5 72 89 110
    PA1 28.8 28.8 40.8 40.8 60.8 60.8 64.8
    PB1 34.6 34.6 47 47 69.2 69.2 73.2
    S 46 52 65 75 95 114 136
    T 28 28 40 40 60 60 64

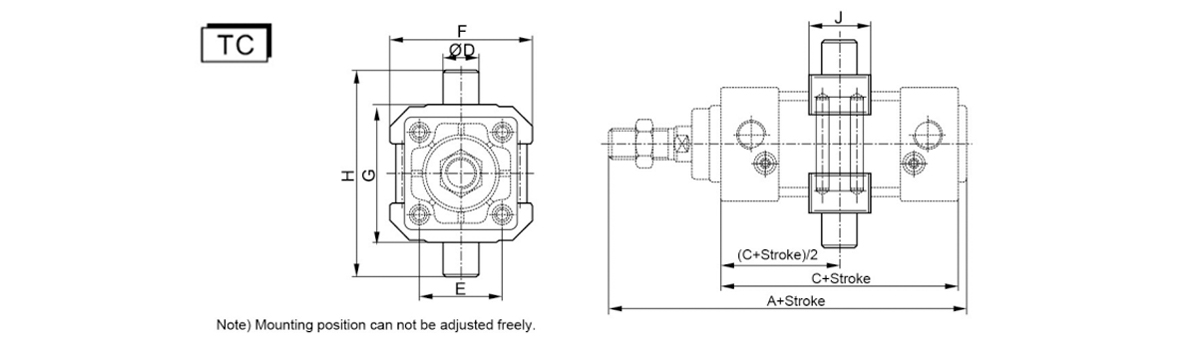

    สัญลักษณ์ /
    ขนาดเจาะ     		32 40 50 63 80 100 125
    A 135 139 156 156 190 190 223
    C 84 84 94 94 114 114 120
    D 12 16 16 20 20 25 25
    E 32.5 38 46.5 56.5 72 89 110
    F 52 65 75 90 112 135 170
    G 50 63 75 90 110 132 160
    H 74 95 107 130 150 182 210
    J 22 28 28 30 32 38 40

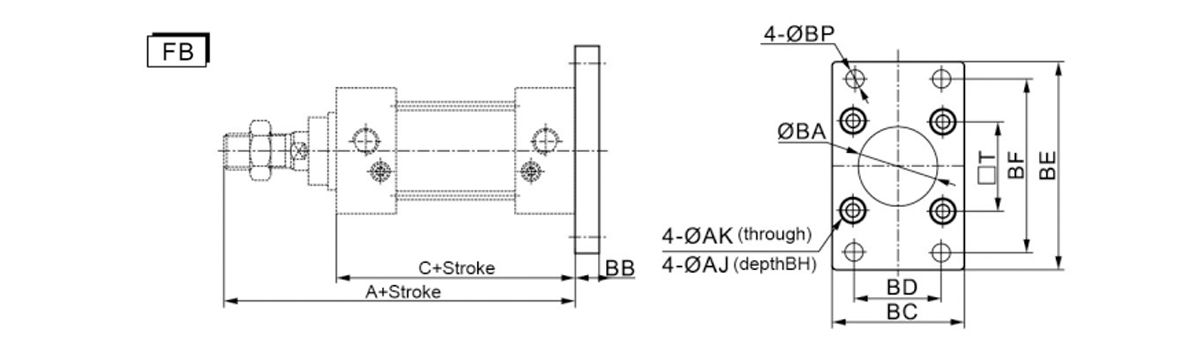

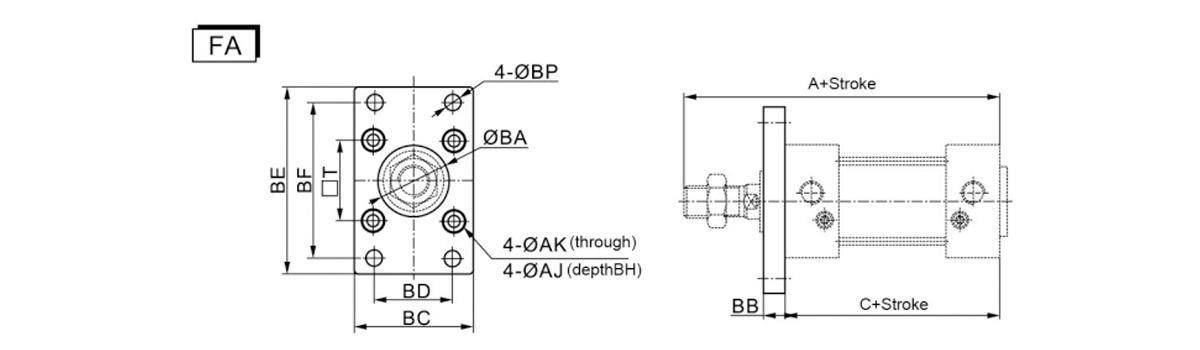

    สัญลักษณ์/
    ขนาดเจาะ     		32 40 50 63 80 100 125
    A 131 135 152 152 186 186 217
    C 84 84 94 94 114 114 120
    เอเจ 11 11 14 14 17 17 19
    อลาสก้า 6.5 6.5 9 9 11 11 13
    ปริญญาตรี 30.5 35.5 40.5 45.5 45.5 55.5 60.5
    BB 10 10 12 12 16 16 20
    พ.ศ 47 53 65 75 95 115 138
    บีดี 32 36 45 50 63 75 102
    พ.ศ 80 90 108 118 150 176 216
    แฟน 64 72 90 100 126 150 180
    บีเอช 6.5 6.5 8.5 8.5 10.5 10.5 12.5
    บีพี 7 9 9 9 12.5 14.5 14
    T 32.5 38 46.5 56.5 72 89 110

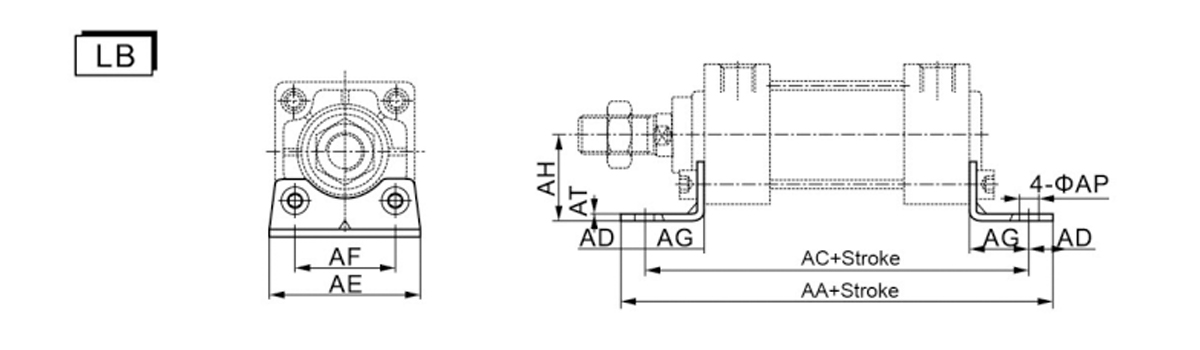

    สัญลักษณ์/
    ขนาดเจาะ     		32 40 50 63 80 100 125
    เอเอ 146 154 170 176 202 210 250
    เครื่องปรับอากาศ 128 132 148 148 174 178 210
    ค.ศ 9 11 11 14 14 16 20
    เออี 50 55 70 80 100 120 136
    เอเอฟ 32 38 46 56 72 89 90
    เอจี 22 24 27 27 30 32 45
    อา 30 33 40 45 55 65 81
    เอพี 7 9 9 12 12 14 14
    ที่ 3 3 3 4 5 5 8

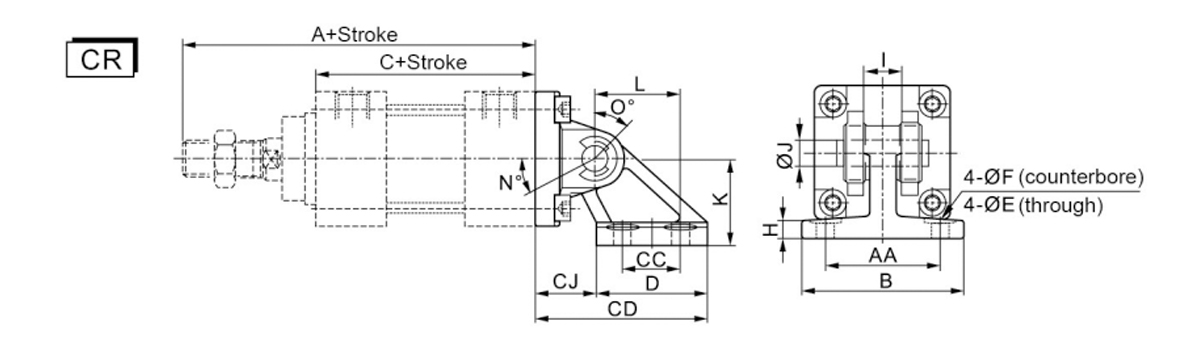

    สัญลักษณ์ /
    ขนาดเจาะ     		32 40 50 63 80 100 125
    A 131 135 152 152 186 186 217
    เอเอ 44 44 60 60 86 86 110
    B 62 62 81 81 111 111 136
    C 84 84 94 94 114 114 120
    ซีซี 22 22 30 30 45 45 60
    ซีดี 65 65 84.5 84.5 120 120 143
    ซีเจ 23 23 31.5 31.5 47 47 53
    D 42 42 53 53 73 73 90
    E 6.6 6.6 9 9 11 11 13.5
    F 12 12 15 15 18 18 20
    H 7 7 8 8 10 10 14
    I 13.8 13.8 19.8 19.8 29.8 29.8 31.8
    J 10 10 14 14 22 22 25
    K 33 33 45 45 65 65 75
    L 32 32 43 43 64 64 78
    N 25 25 40 40 30 30 30
    O 45 45 60 60 55 55 50
    เลขที่ 90° 160 160 190 190 175 175 170

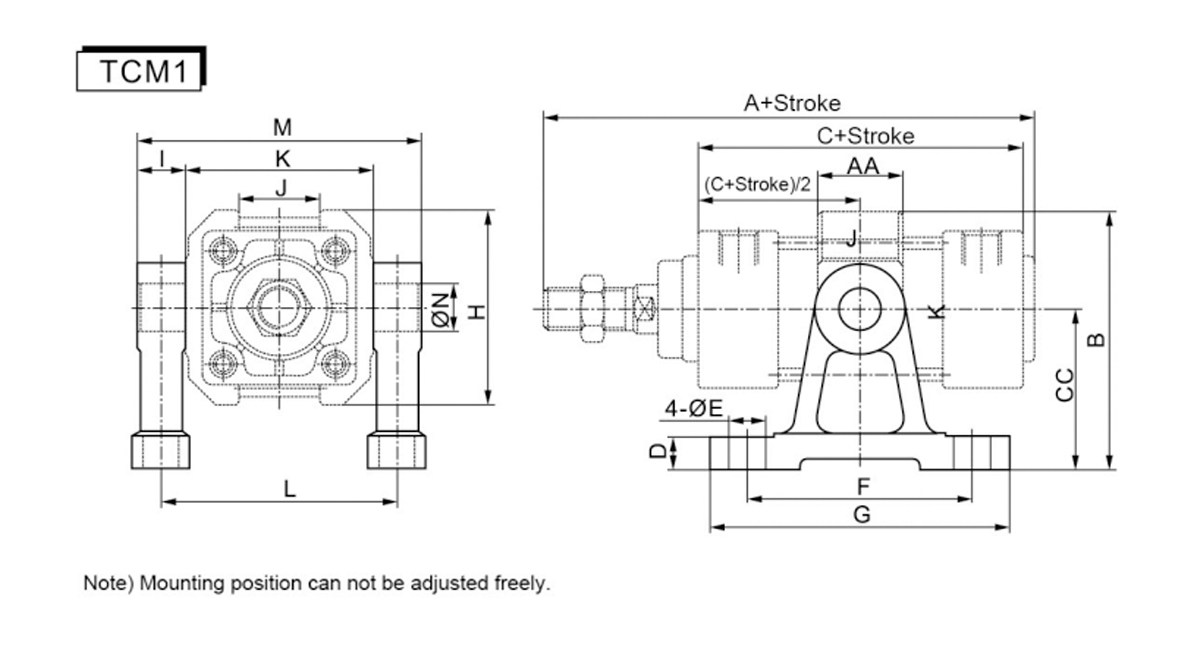

    สัญลักษณ์/
    ขนาดเจาะ     		32 40 50 63 80 100 125
    A 135 139 156 156 190 190 223
    เอเอ 22 28 28 30 32 38 40
    B 66 86.5 91.5 115 126 157.5 175
    C 84 84 94 94 114 114 120
    ซีซี 40 54 54 70 70 90 90
    D 11 11 11 11 11 19 19
    E 9 12 12 12 12 18 18
    F 60 75 75 85 85 115 115
    G 80 100 100 110 110 155 155
    H 52 65 75 90 112 135 170
    I 12 16 16 20 20 25 25
    J 20 27 31 42 54 68 80
    K 50 63 75 90 110 132 160
    L 62 79 91 110 130 157 185
    M 77 98 110 133 153 185 213
    N 12 16 16 20 20 25 25

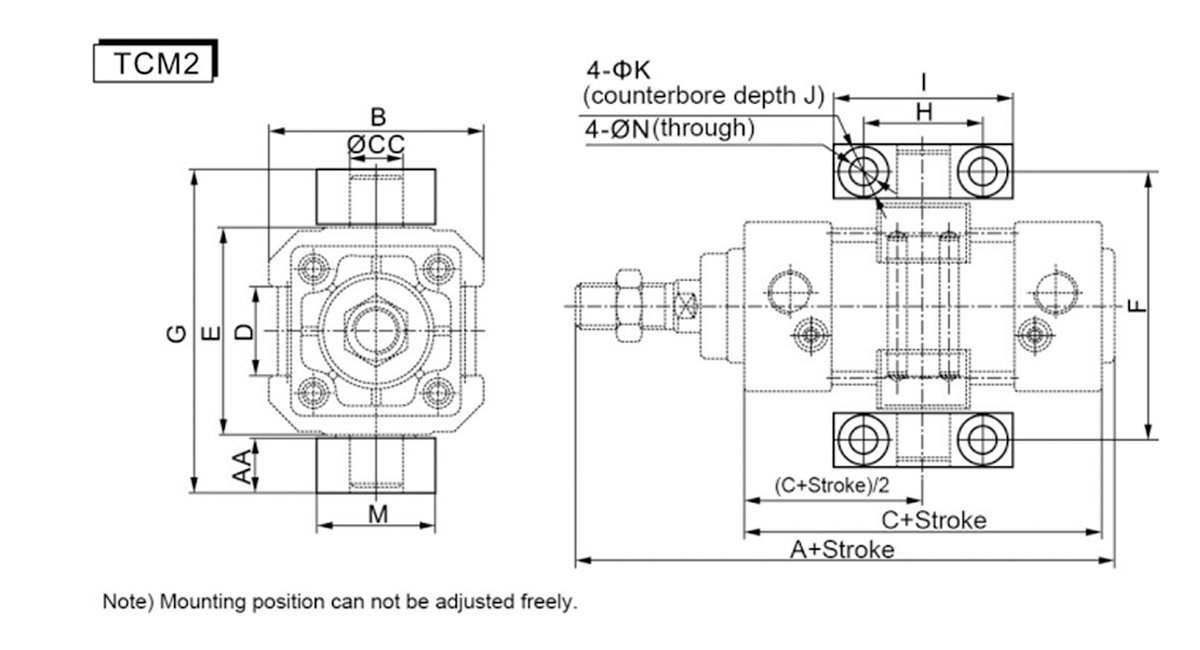

    สัญลักษณ์/
    ขนาดเจาะ     		32 40 50 63 80 100 125
    A 135 139 156 156 190 190 223
    เอเอ 14 17 17 20.5 20.5 24.5 24.5
    B 52 65 75 90 112 135 170
    C 84 84 94 94 114 114 120
    ซีซี 12 16 16 20 20 25 25
    D 20 27 31 42 54 68 80
    E 50 63 75 90 110 132 160
    F 66 82 94 113.5 133.5 159.5 187.5
    G 80 99 111 134 154 184 212
    H 32 36 36 42 42 50 50
    I 46 55 55 65 65 75 75
    J 6.8 9 9 11 11 14 14
    K 11 15 15 18 18 20 20
    M 30 36 36 40 40 50 50
    N 7 9 9 11 11 14 14
