MY3A/3B Series ข้อต่อเชิงกล กระบอกสูบไร้ก้านแบบพื้นฐาน:แบบสั้น (เบาะรองนั่ง)/แบบพื้นฐาน:รุ่นมาตรฐาน (เบาะลม) ผู้จัดจำหน่าย

บ้าน / สินค้า / กระบอกลม / กระบอกไร้ก้าน / MY3A/3B Series ข้อต่อเชิงกล กระบอกสูบไร้ก้านแบบพื้นฐาน:แบบสั้น (เบาะรองนั่ง)/แบบพื้นฐาน:รุ่นมาตรฐาน (เบาะลม)

MY3A/3B Series ข้อต่อเชิงกล กระบอกสูบไร้ก้านแบบพื้นฐาน:แบบสั้น (เบาะรองนั่ง)/แบบพื้นฐาน:รุ่นมาตรฐาน (เบาะลม)
  • MY3A/3B Series ข้อต่อเชิงกล กระบอกสูบไร้ก้านแบบพื้นฐาน:แบบสั้น (เบาะรองนั่ง)/แบบพื้นฐาน:รุ่นมาตรฐาน (เบาะลม)
กระบอกไร้ก้าน

MY3A/3B Series ข้อต่อเชิงกล กระบอกสูบไร้ก้านแบบพื้นฐาน:แบบสั้น (เบาะรองนั่ง)/แบบพื้นฐาน:รุ่นมาตรฐาน (เบาะลม)

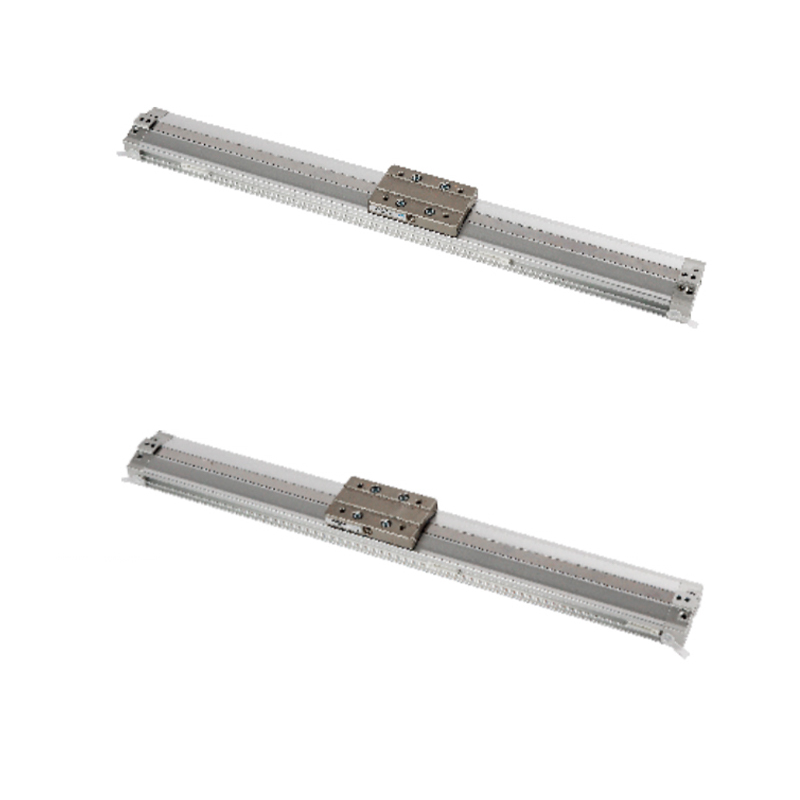

ซีรีส์ MY3A/3B ข้อต่อแบบกลไกกระบอกสูบไร้ก้านชนิดพื้นฐานเป็นส่วนประกอบขับเคลื่อนเชิงเส้นตรงขนาดกะทัดรัดที่ใช้ข้อต่อทางกลไกภายในเพื่อส่งกำลัง การออกแบบแกนกลางช่วยขจัดก้านลูกสูบที่ขยายออกของกระบอกสูบแบบเดิม และส่งแรงเคลื่อนที่ไปยังแท่นรับน้ำหนักภายนอกผ่านแถบเลื่อนภายใน

▸รางนำแบบรวม - ตัวกระบอกสูบผสานรวมโครงสร้างรางนำเชิงเส้นที่มีความแข็งแกร่งสูงโดยตรง เพื่อให้การนำทางและการรองรับที่แม่นยำสำหรับแท่นรับน้ำหนักภายนอก

▸แบริ่งรับน้ำหนักแบบเข้มข้น - ด้วยการออกแบบรางนำแบบรวม แท่นโหลดภายนอกจึงมีความสามารถในการรับน้ำหนักที่รวมศูนย์ได้โดยตรง โดยไม่จำเป็นต้องใช้กลไกนำทางเพิ่มเติม

▸ระบบส่งกำลังคลัปแบบกลไก - ลูกสูบภายในและแท่นรับน้ำหนักภายนอกมีการส่งกำลังแบบไม่สัมผัสผ่านโครงสร้างตาข่ายเชิงกล หลีกเลี่ยงข้อจำกัดแรงแม่เหล็กของกระบอกสูบข้อต่อแม่เหล็กแบบดั้งเดิม

▸โรคหลอดเลือดสมองและการป้องกัน - มีข้อกำหนดระยะชักที่หลากหลาย และซีลมีดโกนในตัวได้รับการกำหนดค่ามาตรฐานเพื่อให้ตรงตามข้อกำหนดด้านความน่าเชื่อถือของสภาพแวดล้อมทางอุตสาหกรรมทั่วไป

อีเมล: manager@cktworld.com
ดาวน์โหลด
ก่อนหน้า：ไม่มีบทความก่อนหน้า
ถัดไป：MY2H/HT ซีรีส์ ข้อต่อกล ชนิดลิเนียร์ไกด์ กระบอกสูบไร้ก้าน (1 แกน)/ประเภทลิเนียร์ไกด์ (2 แกน)
  • เส้นผ่านศูนย์กลางกระบอกสูบ (มม.) 1,620 2,532 40 5,063
    ของเหลวที่ใช้ อากาศ
    โหมดการทำงาน การแสดงสองครั้ง
    ช่วงแรงดันใช้งาน 0.15~0.8MPa
    แรงดันทดสอบแรงดัน 1.2MPa
    อุณหภูมิแวดล้อมและอุณหภูมิของเหลว 5~60℃
    การบัฟเฟอร์ แผ่นรองกันกระแทก (MY3A)/เบาะลม (MY3B)
    การหล่อลื่น อย่า (อย่าให้น้ำมัน)
    ความอดทนต่อความยาวช่วงชัก ต่ำกว่า 1,000 มม. 1.8, 1,001 มม. ถึง 2.8
    เส้นผ่านศูนย์กลางการเชื่อมต่อท่อ (Rc, NPT, G) M5×0.8 1/8 1/4 3/8

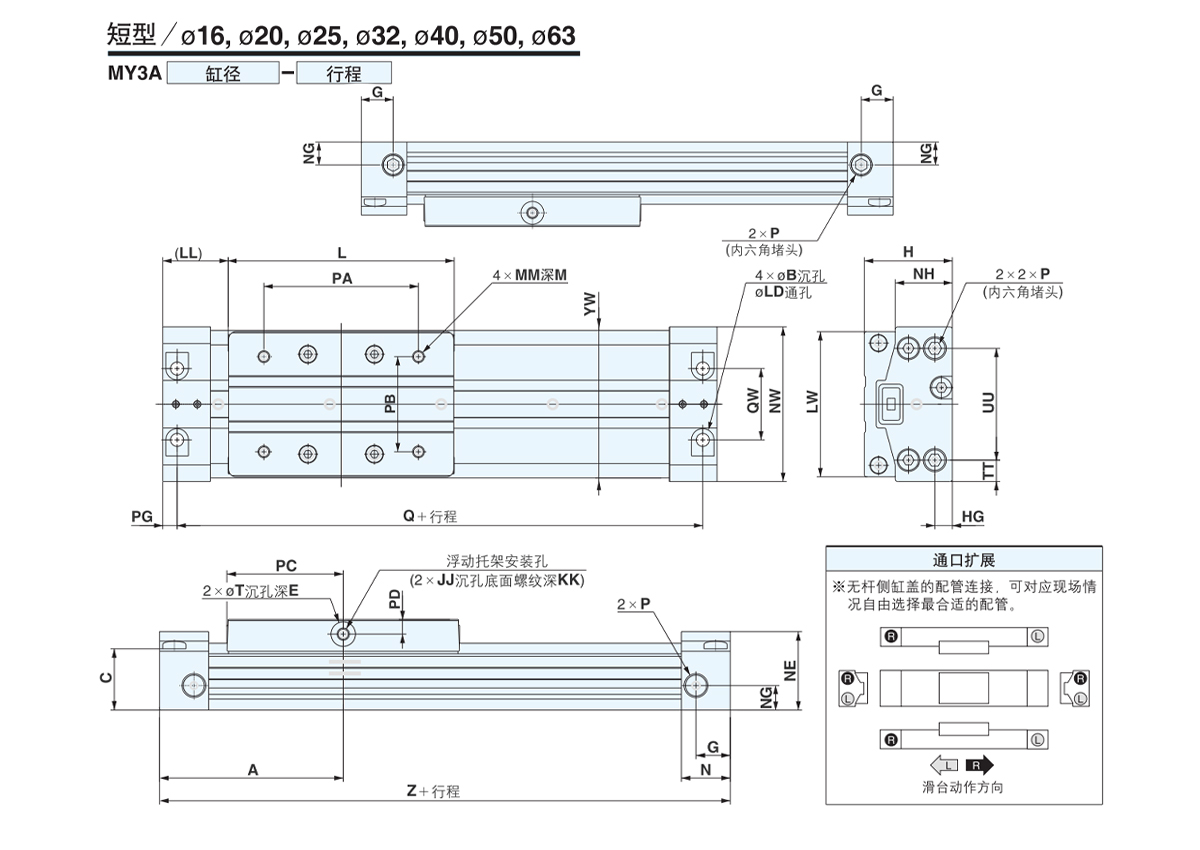

  • รุ่น A B C E G H เอชจี เจเจ เคเค L แอล.ดี นิติศาสตร์มหาบัณฑิต ล.ว M มม N
    MY3A16 55 6 18 2 9.5 27 5 M4×0.7 5 65 3.5 22.5 41 6 M4×0.7 13.5
    MY3A20 64 7.5 22 2 9.5 32 6.5 M4×0.7 8.5 80 4.5 24 51 6 M4×0.7 15.5
    MY3A25 75 9.5 25 2 14 37 7.4 M5×0.8 7.5 95 5.5 27.5 61 8 M5×0.8 20
    MY3A32 96.5 11 32.5 2 14 45 9 M5×0.8 7.5 128 6.6 32.5 76 8 M5×0.8 22.5
    MY3A40 120 14 38 2 18 54 12 M6×1 12 160 8.6 40 90 12 M6×1 27
    MY3A50 137 14 49 3 16 67 14 M6×1 15.5 190 9 42 112 12 M6×1 27
    MY3A63 160 17 60 3 20.5 84 16.5 M8×1.25 22 220 11 50 134 16 M8×1.25 31
    รุ่น NE NG เอ็นเอช นว P ป้า พีบี พีซี พีดี พีจี Q คิวดับบลิว T ทีที ม.อ วายดับบลิว Z
    MY3A16 22.5 8 17.2 43 M5×0.8 44 26 32.5 4 4 102 19 7 6.5 30 42 110
    MY3A20 27.5 10 20.8 53 M5×0.8 54 30 40 5 4.5 119 23 8 9 35 52 128
    MY3A25 32 10 24 65 RC,NPT,G1/8 64 40 47.5 6 6 138 30 10 9 47 62 150
    MY3A32 39 14 31 79 RC,NPT,G1/8 92 44 64 6 7 179 33 10 13.5 52 77 193
    MY3A40 46 15 37 94 RC,NPT,G1/4 112 60 80 7.5 8.5 223 40 14 14 66 92 240
    MY3A50 58 25 47.5 116 RC,NPT,G3/8 142 66 95 8.5 8.5 257 44 15 21 74 114 274
    MY3A63 70 29 58 139 RC,NPT,G3/8 162 84 110 10 10 300 64 16 20 99 136 320

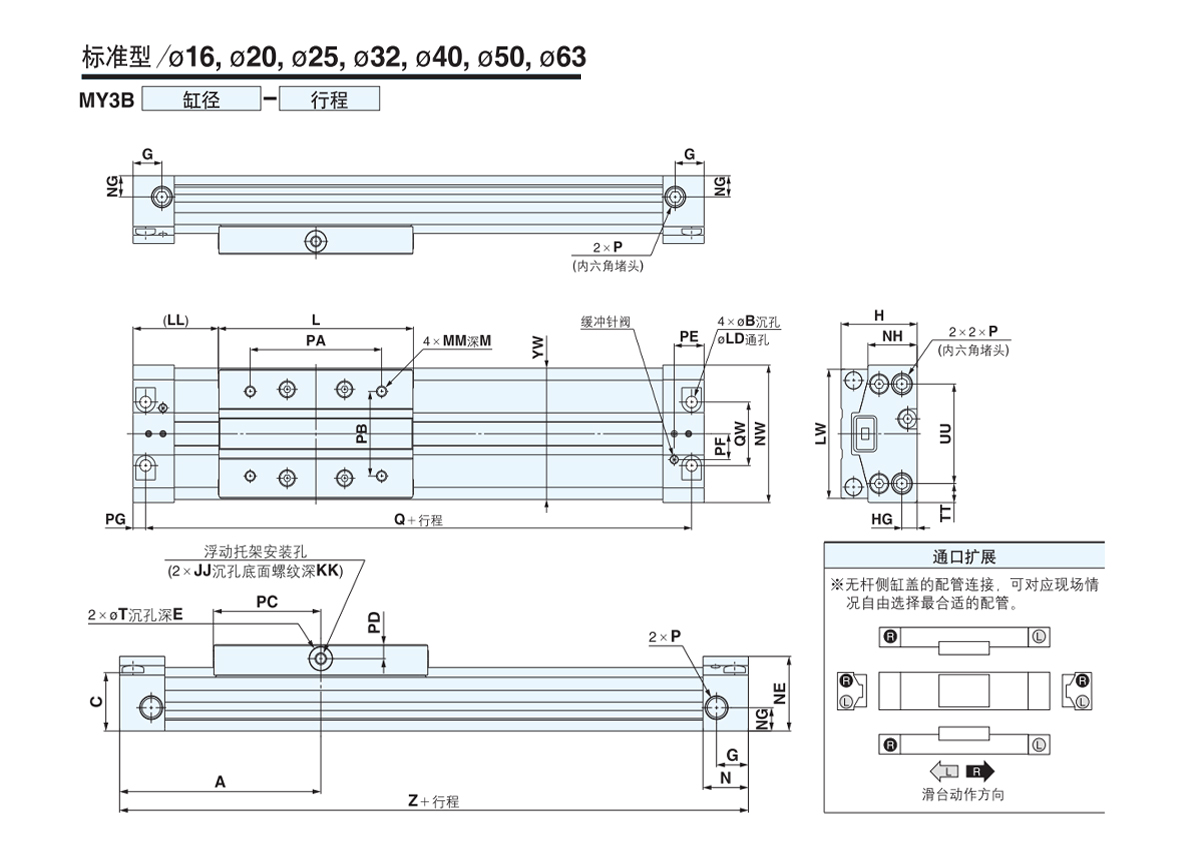

    รุ่น A B C E G H เอชจี เจเจ เคเค L แอล.ดี นิติศาสตร์มหาบัณฑิต ล.ว M มม 1
    N
    MY3B16 61 6 18 2 9.5 27 5 M4×0.7 5 65 3.5 28.5 41 6 M4×0.7 13.5
    MY3B20 74 7.5 22 2 9.5 32 6.5 M4×0.7 8.5 80 4.5 34 51 6 M4×0.7 15.5
    MY3B25 89 9.5 25 2 14 37 7.4 M5×0.8 7.5 95 5.5 41.5 61 8 M5×0.8 20
    MY3B32 112.5 11 32.5 2 14 45 9 M5×0.8 7.5 128 6.6 48.5 76 8 M5×0.8 22.5
    MY3B40 138 14 38 2 18 54 12 M6×1 12 160 8.6 58 90 12 M6×1 27
    MY3B50 155 14 49 3 16 67 14 M6×1 15.5 190 9 60 112 12 M6×1 27
    MY3B63 178 17 60 3 20.5 84 16.5 M8×1.25 22 220 11 68 134 16 M8×1.25 31
    รุ่น NE NG เอ็นเอช นว P ป้า พีบี พีซี พีดี วิชาพลศึกษา พีเอฟ พีจี Q คิวดับบลิว T ทีที ม.อ วายดับบลิว Z
    MY3B16 22.5 8 17.2 43 M5×0.8 44 26 32.5 4 9.7 8.5 4 114 19 7 6.5 30 42 122
    MY3B20 27.5 10 20.8 53 M5×0.8 54 30 40 5 11.2 10 4.5 139 23 8 9 35 52 148
    MY3B25 32 10 24 65 RC,NPT,G1/8 64 40 47.5 6 14.5 12.2 6 166 30 10 9 47 62 178
    MY3B32 39 14 31 79 RC,NPT,G1/8 92 44 64 6 16 15 7 211 33 10 13.5 52 77 225
    MY3B40 46 15 37 94 RC,NPT,G1/4 112 60 80 7.5 19.5 16.5 8.5 259 40 14 14 66 92 276
    MY3B50 58 25 47.5 116 RC,NPT,G3/8 142 66 95 8.5 20.5 20 8.5 293 44 15 21 74 114 310
    MY3B63 70 29 58 139 RC,NPT,G3/8 162 84 110 10 23.5 27.5 10 336 64 16 20 99 136 356

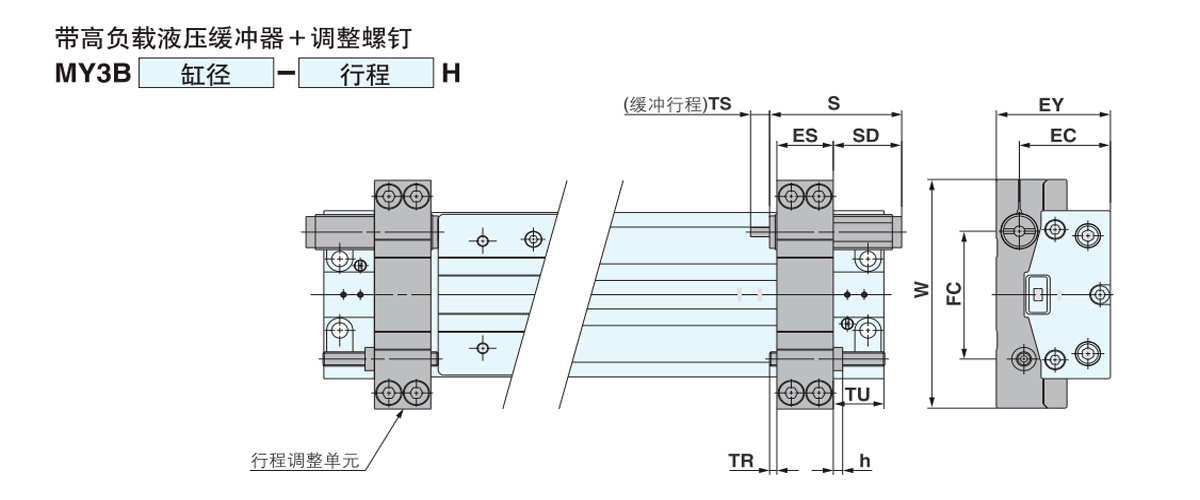

    เหมาะสำหรับกระบอกสูบ อีเอส อีซี อีวาย เอฟซี h S เอสดี TS ต.ร มธ W รุ่นบัฟเฟอร์ไฮดรอลิก
    MY3B16 14.1 21.5 26.5 34.5 2.4 40.8 25.8 6 0.9 25 62 RB0806
    MY3B20 14.1 26.5 31.5 41 2.4 40.8 22.3 6 4.4 21.5 72 RB0806
    MY3B25 20.1 29.8 36.5 51.5 3.6 46.7 25.2 7 1.4 28.5 90 RB1007
    MY3B32 20.1 37.5 44.5 60 3.6 46.7 20.7 7 5.9 24 105 RB1007
    MY3B40 30.1 45 53.5 72.5 5 67.3 36.3 12 0.9 39 128 RB1412
    MY3B50 30.1 56.5 66.5 88 5 67.3 34.3 12 2.9 37 150 RB1412
    MY3B63 36.1 70.5 83.5 108 6 73.2 36.2 15 0.9 43 178 RB2015

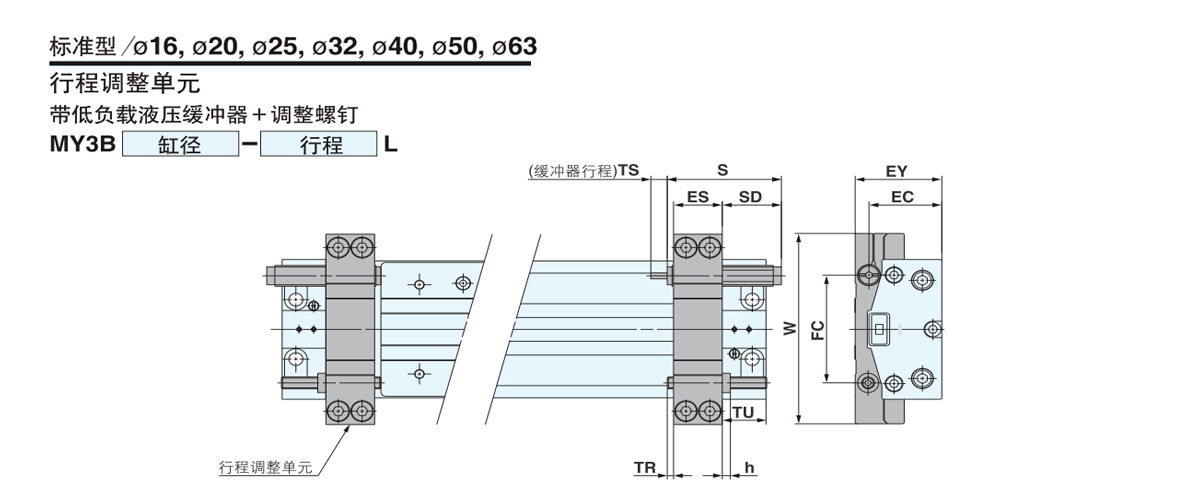

    เหมาะสำหรับกระบอกสูบ อีเอส อีซี อีวาย เอฟซี h S เอสดี TS ต.ร มธ W รุ่นบัฟเฟอร์ไฮดรอลิก
    MY3B16 14.1 23 29.5 34.5 2.4 46.7 31.7 7 0.9 25 62 RB1007
    MY3B20 14.1 27.5 34 41 2.4 46.7 28.2 7 4.4 21.5 72 RB1007
    MY3B25 20.1 31.8 41 52.2 3.6 67.3 45.8 12 1.4 28.5 90 RB1412
    MY3B32 20.1 39.5 49 60.5 3.6 67.3 41.3 12 5.9 24 105 RB1412
    MY3B40 30.1 48 60.5 73.5 5 73.2 42.2 15 0.9 39 128 RB2015
    MY3B50 30.1 58.5 71 88.5 5 73.2 40.2 15 2.9 37 150 RB2015
    MY3B63 36.1 74.5 91 108 6 99 62 25 0.9 43 178 RB2725

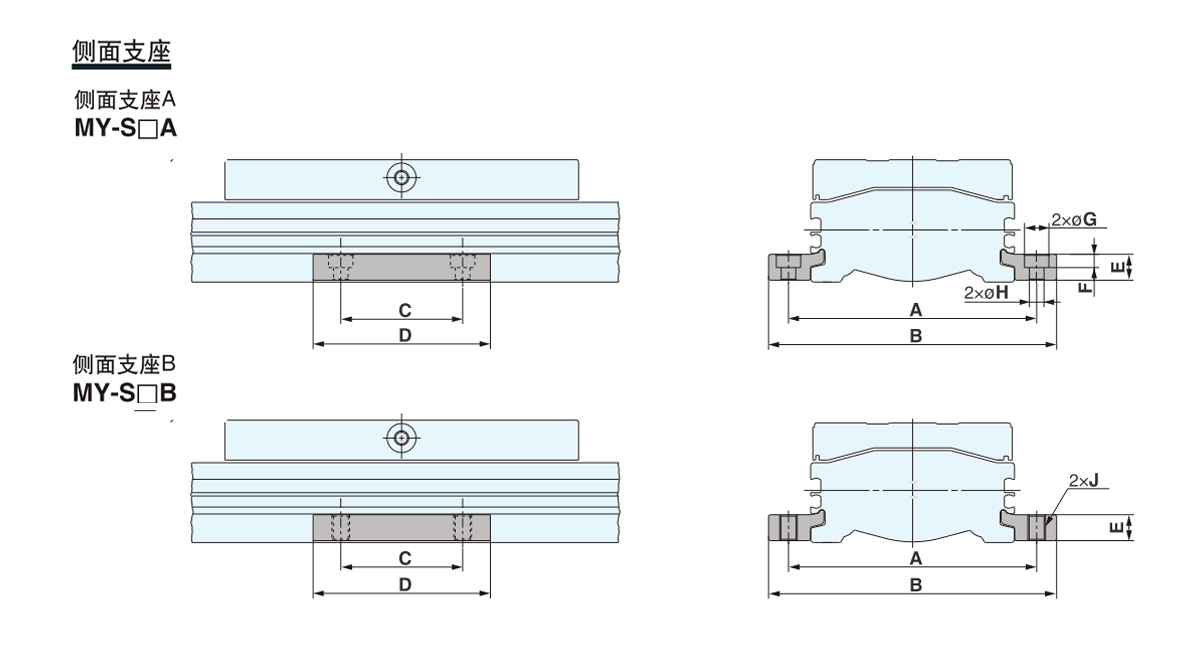

    รุ่น เหมาะสำหรับกระบอกสูบ A B C D E F G H J
    MY-S16 MY3A16 ·MY3B16 53 63.6 15 26 4.9 3 6.5 3.4 M4×0.7
    MY-S20 MY3A20 ·MY3B20 65 77.6 25 38 6.4 4 8 4.5 M5×0.8
    MY-S25B MY3A25 ·MY3B25 77 91 35 50 8 5 9.5 5.5 M6×1
    MY-S32B MY3A32 ·MY3B32 97 115 45 64 11.7 6 11 6.6 M8×1.25
    MY3A40 ·MY3B40 112 130
    MY-S50B MY3A50 ·MY3B50 138 160 55 80 14.8 8.5 14 9 M10×1.5
    MY3A63 ·MY3B63 160 182
    หมายเหตุ: ส่วนรองรับด้านข้างจัดส่งเป็นคู่ (ซ้ายและขวา)
