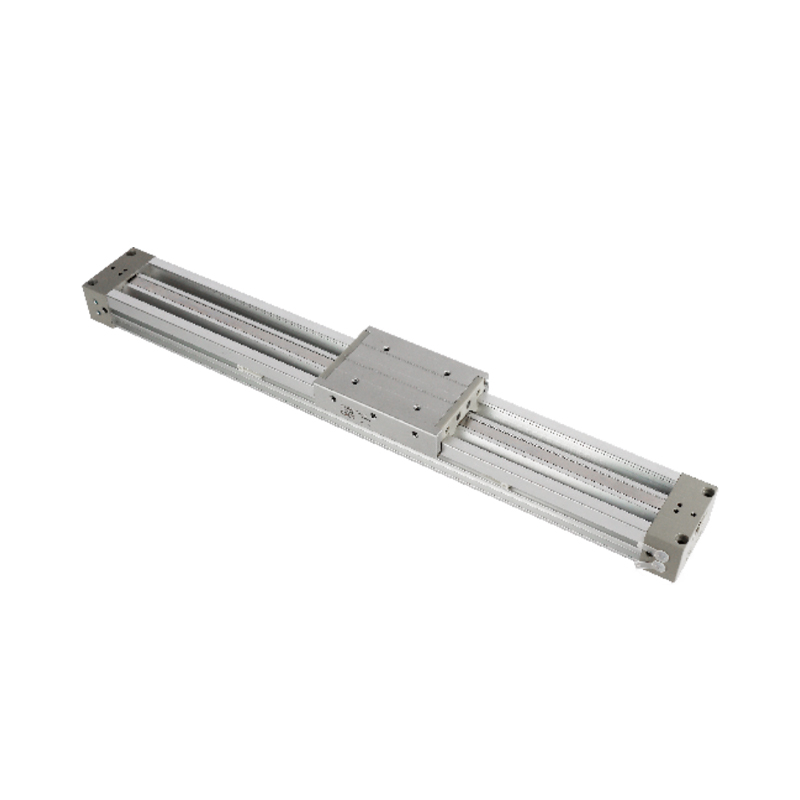

MY1M ซีรีส์ประเภทไกด์ตลับลูกปืนเลื่อนกระบอกสูบไร้ก้านแบบข้อต่อสวมอัด
  • MY1M ซีรีส์ประเภทไกด์ตลับลูกปืนเลื่อนกระบอกสูบไร้ก้านแบบข้อต่อสวมอัด
กระบอกไร้ก้าน

MY1M ซีรีส์ประเภทไกด์ตลับลูกปืนเลื่อนกระบอกสูบไร้ก้านแบบข้อต่อสวมอัด

ประเภทไกด์ตลับลูกปืนเลื่อนกระบอกไร้ก้านแบบข้อต่อเชิงกลซีรีส์ MY1M ใช้โครงสร้างแบบบูรณาการของกระบอกสูบไร้ก้านข้อต่อแบบกลไกและรางนำตลับลูกปืนเลื่อน ซึ่งช่วยให้การกำหนดค่าทางกลของระบบการเคลื่อนที่เชิงเส้นง่ายขึ้นโดยการรวมเส้นทางการส่งผ่านโหลดและกลไกการนำทางโดยตรง การออกแบบที่กะทัดรัดเหมาะอย่างยิ่งสำหรับสถานการณ์การขับเคลื่อนเชิงเส้นตรงแบบธรรมดา ซึ่งต้องติดตั้งชิ้นงานโดยตรงบนตัวขับเคลื่อน และยังมีความสามารถในการปรับเปลี่ยนโครงสร้างเพื่อรองรับงานการจัดการที่หลากหลาย

ภาพรวมคุณสมบัติหลัก
■ การออกแบบรางนำแบบรวม
ตัวกระบอกสูบและรางนำแบริ่งเลื่อนสร้างหน่วยฟิวชันทางกายภาพ ช่วยลดการเชื่อมต่อการประกอบของกระบอกสูบแบบเดิมและรางนำอิสระ การรวมโครงสร้างนี้ช่วยลดความซับซ้อนของระบบได้อย่างมาก และทำให้โครงร่างอุปกรณ์มีขนาดกะทัดรัดมากขึ้น โดยเฉพาะอย่างยิ่งเหมาะสำหรับหน่วยระบบอัตโนมัติที่มีพื้นที่จำกัด

■ ลักษณะตัวนำแรงเสียดทานต่ำ
รางนำตลับลูกปืนเลื่อนให้รางนำทางเชิงเส้นที่มีความต้านทานต่ำที่มีความเสถียร ปรับสมดุลความจุในการรับน้ำหนัก และความราบรื่นในการทำงานผ่านการออกแบบคู่แรงเสียดทานที่ปรับให้เหมาะสม แบบฟอร์มคำแนะนำนี้สามารถระงับการเคลื่อนตัวของแรงสั่นสะเทือนภายใต้สภาพการทำงานปกติได้อย่างมีประสิทธิภาพ และรับประกันความสม่ำเสมอทางเรขาคณิตของวิถีการเคลื่อนที่ของโหลด

■ ความสามารถในการติดตั้งชิ้นงานโดยตรง
โต๊ะเคลื่อนย้ายมีความแข็งแกร่งเป็นพิเศษเพื่อให้ผู้ใช้สามารถยึดชิ้นงานหรือฟิกซ์เจอร์ขนาดเล็กและขนาดกลางได้โดยตรง ซึ่งช่วยลดส่วนประกอบที่เปลี่ยนผ่าน เช่น แผ่นยึดรอง ลดขนาดโซ่ส่งแรง และปรับปรุงความแข็งแกร่งของระบบและความเร็วในการตอบสนองของตำแหน่ง

■ การปรับตัวจังหวะขนาดใหญ่
ระบบส่งกำลังแบบเชื่อมต่อทางกลไกทะลุข้อจำกัดทางกายภาพของก้านลูกสูบ และมีความสามารถในการขยายไปสู่ระยะชักเชิงเส้นที่ยาวขึ้น ในขณะที่ยังคงขนาดของตัวกระบอกสูบไว้ ลักษณะโครงสร้างของการรองรับแบบเต็มช่วงของรางนำช่วยให้มั่นใจได้ถึงเสถียรภาพในการเคลื่อนที่ของโหลดภายในช่วงระยะชักที่ใหญ่ขึ้น

■ การเพิ่มประสิทธิภาพการจัดการสถานการณ์
ความแข็งแกร่งสูงและความสามารถในการปรับตัวรับน้ำหนักได้มาจากรางนำในตัว ทำให้มีความโดดเด่นในสถานการณ์การจัดการต่อเนื่อง เช่น การขนย้ายวัสดุและการย้ายส่วนประกอบ ระบบสามารถกำหนดค่าให้ทำงานในแนวนอนหรือแนวตั้งได้เพื่อตอบสนองความต้องการในการถ่ายโอนวัสดุข้ามสถานีและโมดูล

อีเมล: manager@cktworld.com
ดาวน์โหลด
ก่อนหน้า：MY2H/HT ซีรีส์ ข้อต่อกล ชนิดลิเนียร์ไกด์ กระบอกสูบไร้ก้าน (1 แกน)/ประเภทลิเนียร์ไกด์ (2 แกน)
ถัดไป：MY1H Series กระบอกสูบไร้ก้านข้อต่อแบบกลไก (ชนิดลิเนียร์ไกด์)
  • ข้อมูลจำเพาะ
    เส้นผ่านศูนย์กลางกระบอกสูบ (มม.) 16 20 25 32 40 50 63
    ของเหลวที่ใช้ อากาศ
    โหมดการทำงาน การแสดงสองครั้ง
    ช่วงแรงดันใช้งาน 0.2~0.8เมกะปาสคาล 0.15~0.8MPa
    แรงดันทดสอบแรงดัน 1.2MPa
    อุณหภูมิแวดล้อมและอุณหภูมิของของเหลว 5~60℃
    การบัฟเฟอร์ อากาศ cushioning
    การหล่อลื่น ไม่มีน้ำมัน
    ความอดทนต่อความยาวช่วงชัก ต่ำกว่า 1,000 1.8,1001~3000 2.8 ต่ำกว่า 2700 1.8, 2701-5000 2.8
    เส้นผ่านศูนย์กลางท่อ ช่องเปิดด้านหน้าและด้านข้าง M5×0.8 1/8 14 3/8
    ช่องเปิดด้านล่าง Ø4 Ø6 08 010

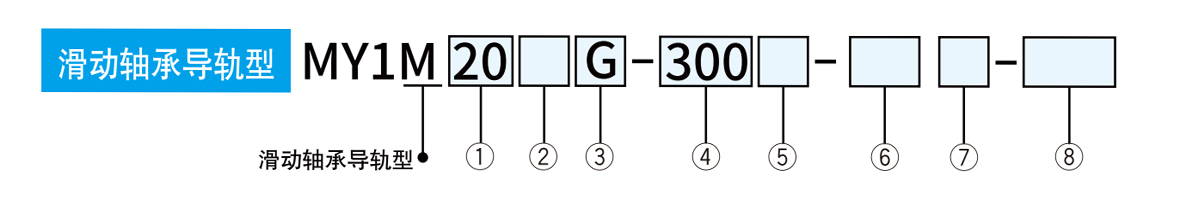

  • 1 เส้นผ่านศูนย์กลางกระบอกสูบ ② ประเภทของเกลียวทะลุ configuration การกำหนดค่าท่อ ④ จังหวะกระบอกสูบ (มม.)
    16 16มม มาร์ค ประเภท เส้นผ่านศูนย์กลางกระบอกสูบ ไม่มีเครื่องหมาย ประเภทมาตรฐาน เส้นผ่านศูนย์กลางกระบอกสูบ กำหนดการเดินทางมาตรฐาน* เดินทางไกล จังหวะสูงสุด (มม.)
    20 20มม ไม่มีเครื่องหมาย ด้ายเอ็ม 016、020 G ประเภทท่อส่วนกลาง
    25 25มม ร.ต 025、032、040、050、063 16 100、200、300、400、500、600、700、800、900、1000、1200、1400、1600、1800、2000
    ※สามารถผลิตได้โดยเพิ่มทีละ 1 มม.     		เกินจังหวะมาตรฐาน
    ระยะชัก 2001 ถึง 3000 มม. (เพิ่มขึ้นทีละ 1 มม.)     		3000
    32 32มม เทนเนสซี เอ็นพีที
    40 40มม
    50 50มม ทีเอฟ G 20、25、32
    40、50、63     		เกินจังหวะมาตรฐาน
    ระยะชัก 2001 ถึง 5,000 มม. (เพิ่มขึ้นทีละ 1 มม.)     		5000
    63 63มม ตัวอย่างการกำหนดค่า
    *จังหวะยาวสามารถกำหนดค่าได้ในลักษณะเดียวกับจังหวะมาตรฐาน MY1M20-3000L-M9BW
    *โปรดทราบว่าความสามารถในการกันกระแทกทางอากาศจะลดลงสำหรับระยะชัก 49 มม. หรือน้อยกว่า และไม่สามารถติดตั้งสวิตช์แม่เหล็กหลายตัวได้

    ⑤ สัญลักษณ์หน่วยการปรับระยะการเดินทาง ⑥รุ่นสวิตช์แม่เหล็ก ⑦ จำนวนสวิตช์แม่เหล็ก ⑧ผลิตภัณฑ์ที่กำหนดเองพร้อมข้อกำหนดทั่วไป
    ไม่มีเครื่องหมาย สวิตช์ที่ไม่ใช่แม่เหล็ก (วงแหวนแม่เหล็กในตัว) ไม่มีเครื่องหมาย 2 ตัวบ่งชี้ ข้อมูลจำเพาะเนื้อหา
    S 1 -XB10 ระยะชักกลาง (ใช้ตัวถังแบบพิเศษ)
    เส้นผ่านศูนย์กลางกระบอกสูบที่แตกต่างกันเหมาะสำหรับสวิตช์แม่เหล็กที่แตกต่างกัน
    โปรดยืนยันจากตารางด้านล่างก่อนเลือก     		-XB11 ประเภทสโตรค/ระยะเคลื่อนที่ ยาว
    n n -XB20 ชุดปรับระยะเคลื่อนที่พร้อมสกรูปรับ
    -XB22 ติดตั้งโช้คอัพไฮดรอลิกชนิดอ่อน RJ

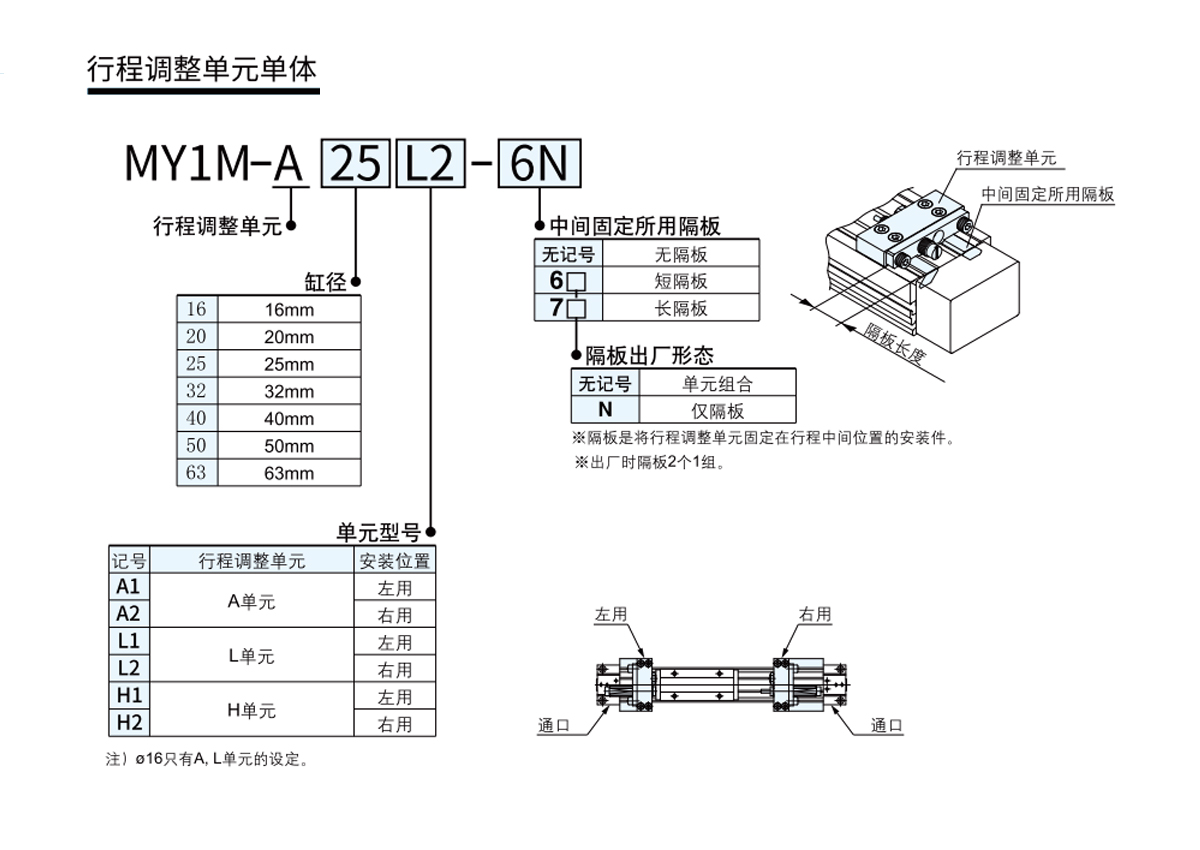

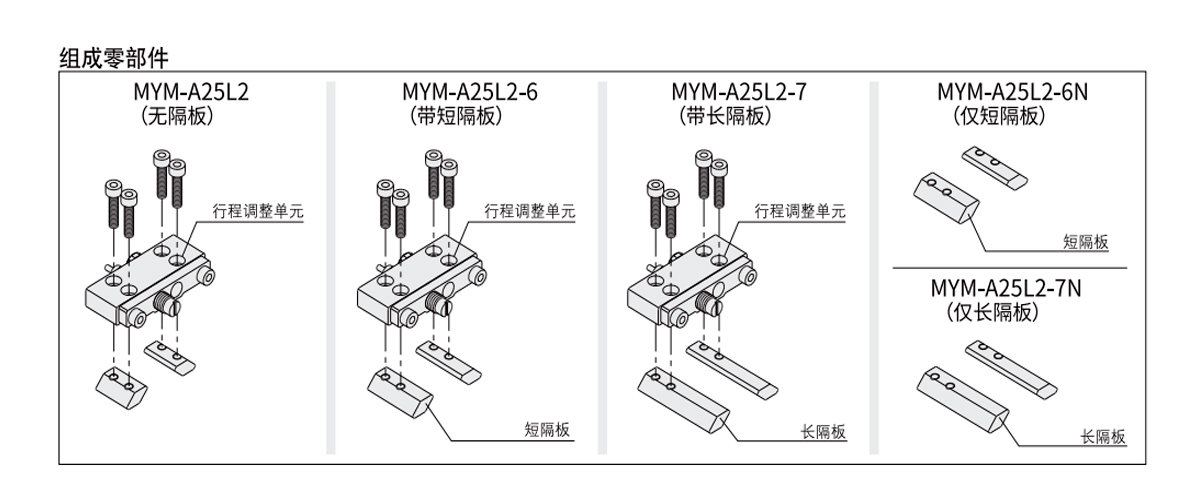

    ขอบเขตการปรับเปลี่ยนกำหนดการเดินทาง
    เส้นผ่านศูนย์กลางกระบอกสูบ 16 20 25 32 40 50 63
    สัญลักษณ์หน่วย A L เอ    ล H เอ    ล H เอ    ล   H เอ    ล   H เอ    ล   H A L H
    ไม่มีพาร์ติชั่น 0~-5.6 0~-6 0~-11.5 0~-12 0~-16 0~-20 0~-25
    พร้อมฉากกั้นสั้น -5.6~-11.2 -6~-12 -11.5~-23 -12~-24 -16~-32 -20~-40 -25~-50
    พร้อมฉากกั้นยาว -11.2~-16.8 -12~-18 -23~-34.5 -24~-36 -32~-48 -40~-60 -50~-75

    ความยาวพาร์ติชัน
    เส้นผ่านศูนย์กลางกระบอกสูบ 16 20 25 32 40 50 63
    พาร์ติชั่นสั้น 5.6 6 11.5 12 16 20 25
    ฉากกั้นยาว 11.2 12 23 24 32 40 50

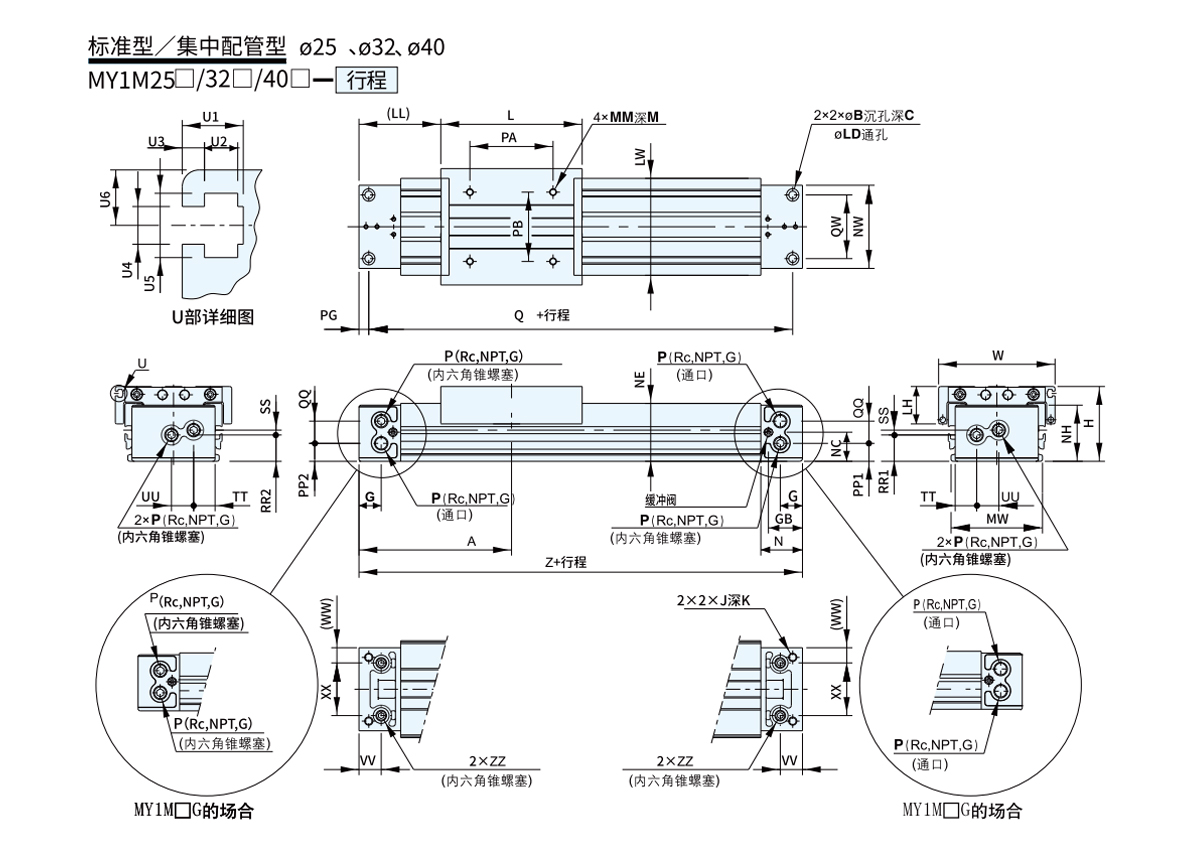

  • รุ่น A B C G กิกะไบต์ H J K L แอล.ดี แอล.เอช นิติศาสตร์มหาบัณฑิต ล.ว M มม เมกะวัตต์ N เอ็นซี NE เอ็นเอช นว P ป้า
    MY1M25 110 9 5.5 17 24.5 54 M6×1 9.5 102 5.6 27 59 70 10 M5×0.8 66 30 21 41.8 40.5 60 1/8 60
    MY1M32 140 11 6.5 19 30 68 M8×1.25 16 132 6.8 35 74 88 13 M6×1 80 37 26 52.3 50 74 1/8 80
    MY1M40 170 14 8.5 23 36.5 84 M10×1.5 15 162 8.6 38 89 104 13 M6×1 96 45 32 65.3 63.5 94 1/4 100

    รุ่น พีบี พีจี พีพี1 พีพี2 Q คิวคิว คิวดับบลิว ร.ร1 RR2 เอสเอส ทีที ม.อ วีวี W www XX Z ซซ
    MY1M25 50 7 12.7 12.7 206 5.5 46 18.9 17.9 4.1 15.5 16 16 84 11 38 220 RC1/16
    MY1M32 60 8 15.5 18.5 264 16 60 22 24 4 21 16 19 102 13 48 280 RC1/16
    MY¹M40 ของฉัน 80 9 17.5 20 322 26 72 25.5 29 9 26 21 23 118 20 54 340 RC1/8

    ภาพวาดโดยละเอียดของตารางขนาดชิ้นส่วนรูปตัว U       *P คือช่องจ่ายอากาศของกระบอกสูบ
    รุ่น ยู1 ยู2 ยู3 ยู4 ยู5 U6
    MY1M25□ 5.5 3 2 3.4 5.8 5
    MY1M32□ 5.5 3 2 3.4 5.8 7
    MY1M40□ 6.5 3.8 2 4.5 7.3 8

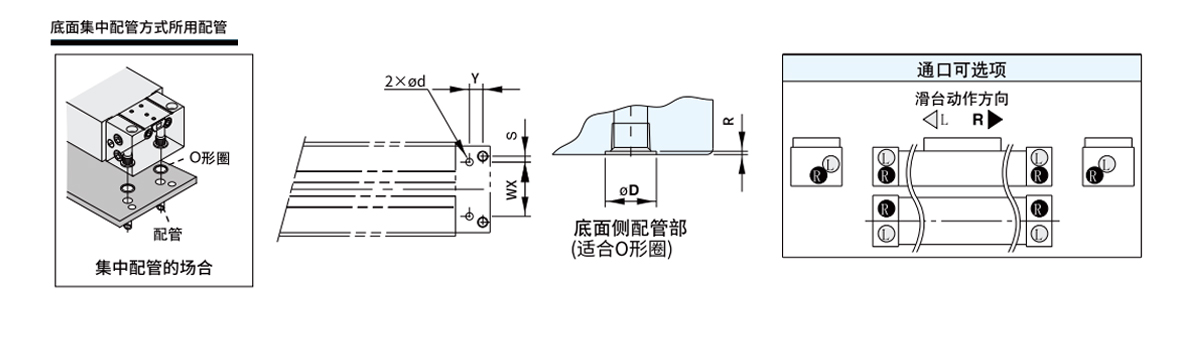

    รุ่น WX Y d D R โอริง ใช้งานได้
    MY1M25□ 38 9 4 11.4 1.1 C9
    MY1M32□ 48 11 6 11.4 1.1
    MY1M40□ 54 14 9 13.4 1.1 ค11.2

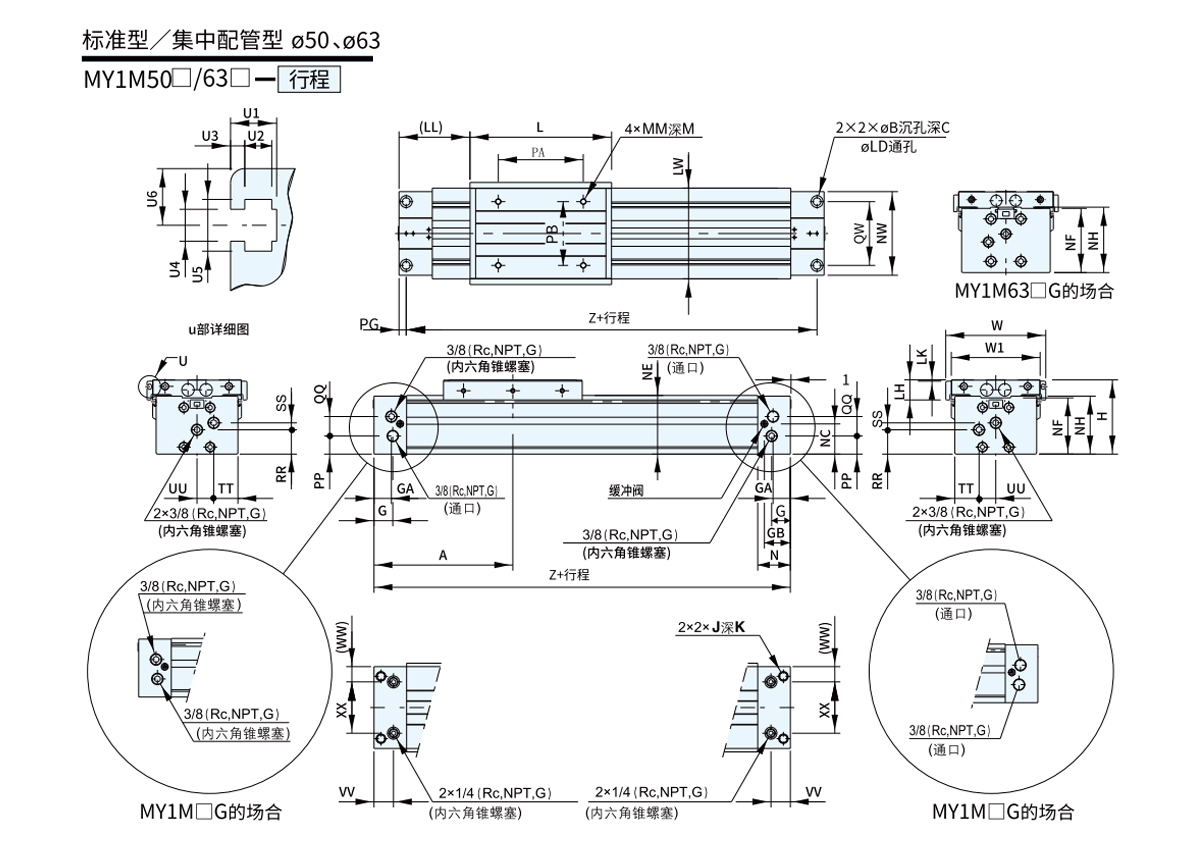

    รุ่น A B C G จอร์เจีย กิกะไบต์ H J K L แอล.ดี ล ลค นิติศาสตร์มหาบัณฑิต ล.ว M มม N เอ็นซี NE เอ็นเอฟ เอ็นเอช นว ป้า
    MY1M50 200 17 10.5 27 25 37.5 107 M14×2 28 200 11 29 2 100 128 15 M8×1.25 47 43.5 84.5 81 83.5 118 120
    MY1M63 230 19 12.5 29.5 27.5 39.5 130 M16×2 32 230 13.5 32.5 5.5 115 152 16 M10×1.5 50 56 104 103 105 142 140

    รุ่น พีบี พีจี พีพี Q คิวคิว คิวดับบลิว RR เอสเอส ทีที ม.อ วีวี W ส1 วว XX Z
    MY1M50 90 10 26 380 28 90 35 10 35 24 28 144 128 22 74 400
    MY1M63 110 12 42 436 30 110 49 13 43 28 30 168 152 25 92 460

    ตารางขนาดโดยละเอียดสำหรับชิ้นส่วนรูปทรงตัว U
    รุ่น ยู1 ยู2 ยู3 ยู4 ยู5 U6
    MY1M50L 6.5 3.8 2 4.5 7.3 8
    MY1M63 8.5 5 2.5 5.5 8.4 8

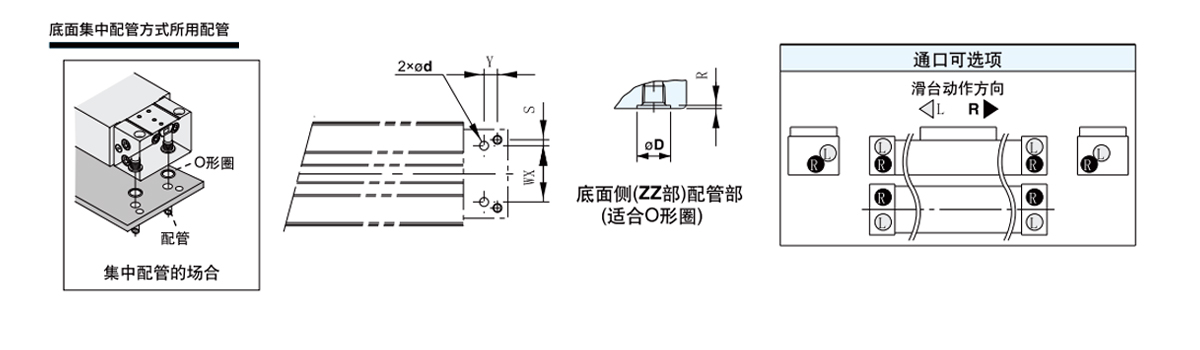

    รุ่น WX Y S d D R โอริง ใช้งานได้
    MY1M50 74 18 8 10 17.5 1.1 ค15
    MY1M63 92 18 9 10 17.5 1.1

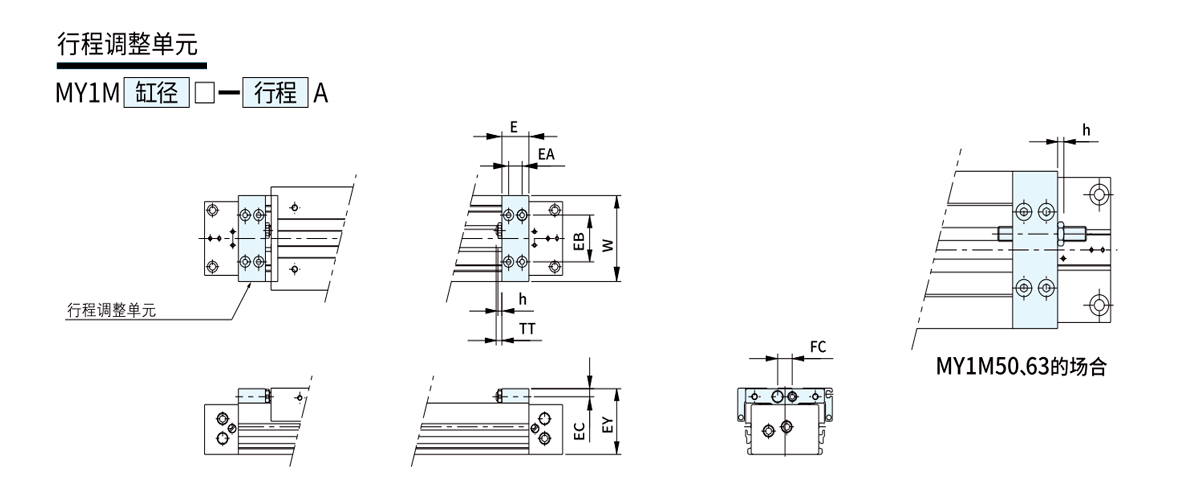

    เหมาะสำหรับกระบอกสูบ E อีเอ อีบี อีซี อีวาย เอฟซี h ทีที W
    MY1M16 14.6 7 30 5.8 39.5 14 3.6 5.4(สูงสุด11) 58
    MY1M20 20 10 32 5.8 45.5 14 3.6 5(สูงสุด11) 58
    MY1M25 24 12 38 6.5 53.5 13 3.5 5(สูงสุด16.5) 70
    MY1M32 29 14 50 8.5 67 17 4.5 8(สูงสุด20) 88
    MY1M40 35 17 57 10 83 17 4.5 9(สูงสุด25) 104
    MY1M50 40 20 66 14 106 26 5.5 13(สูงสุด33) 128
    MY1M63 52 26 77 14 129 31 5.5 13(สูงสุด38) 152

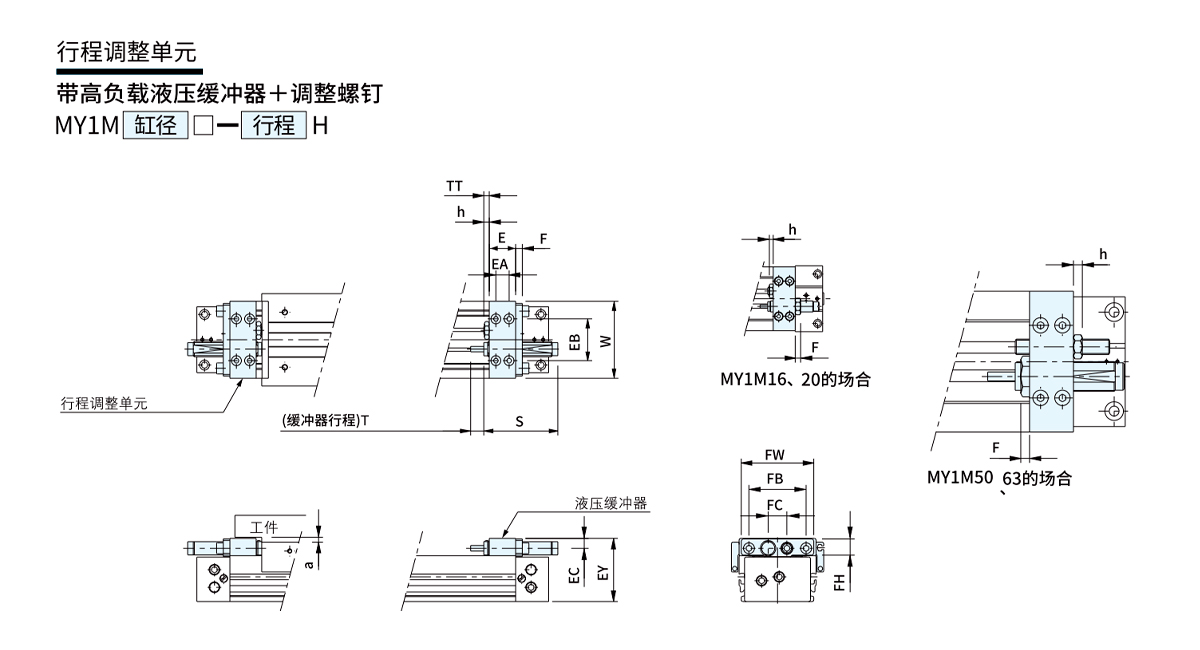

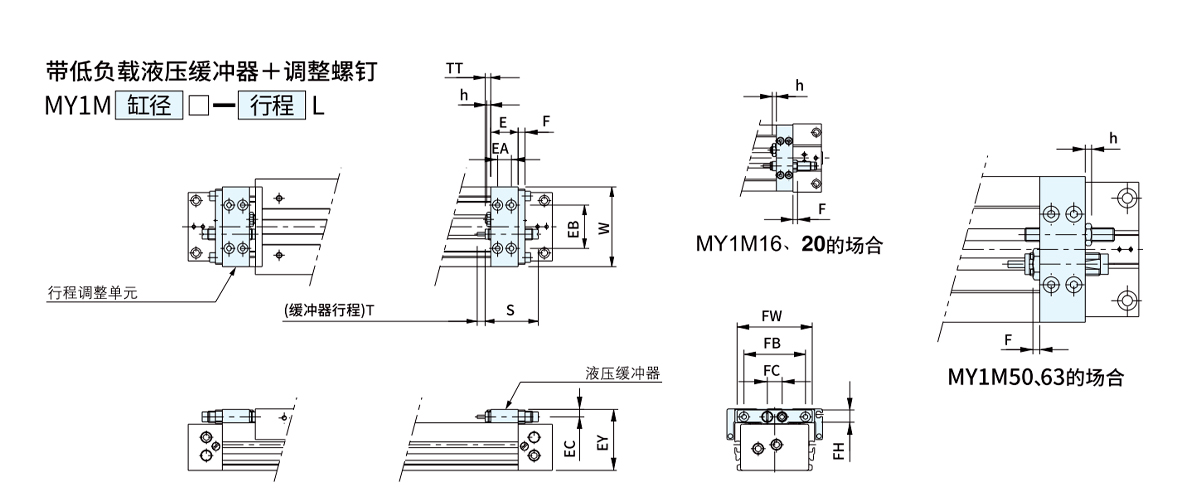

    เหมาะสำหรับกระบอกสูบ E อีเอ อีบี อีซี อีวาย F เอฟบี เอฟซี เอฟเอช เอฟดับบลิว h S T ทีที W รุ่นบัฟเฟอร์ไฮดรอลิก
    MY1M16 14.6 7 30 5.8 39.5 4 —— 14 —— —— 3.6 40.8 6 5.4(สูงสุด11) 58 RB0806
    MY1M20 20 10 32 5.8 45.5 4 —— 14 —— —— 3.6 40.8 6 5(สูงสุด11) 58 RB0806
    MY1M25 24 12 38 6.5 53.5 6 54 13 13 66 3.5 46.7 7 5(สูงสุด16.5) 70 RB1007
    MY1M32 29 14 50 8.5 67 6 67 17 16 80 4.5 67.3 12 8(สูงสุด20) 88 RB1412
    MY1M40 35 17 57 10 83 6 78 17 17.5 91 4.5 67.3 12 9(สูงสุด25) 104 RB1412
    MY1M50 40 20 66 14 106 6 —— 26 —— —— 5.5 73.2 15 13(สูงสุด33) 128 RB2015
    MY1M63 52 26 77 14 129 6 31 —— 5.5 73.2 15 13(สูงสุด38) 152 RB2015

    เหมาะสำหรับกระบอกสูบ E อีเอ อีบี อีซี อีวาย F เอฟบี เอฟซี เอฟเอช เอฟดับบลิว h S T ทีที W รุ่นบัฟเฟอร์ไฮดรอลิก a
    MY1M20 20 10 32 7.7 50 5 14 3.5 46.7 7 5(สูงสุด11) 58 RB1007 5
    MY1M25 24 12 38 9 57.5 6 52 17 16 66 4.5 67.3 12 5(สูงสุด16.5) 70 RB1412 4.5
    MY1M32 29 14 50 11.5 73 8 67 22 22 82 5.5 73.2 15 8(สูงสุด20) 88 RB2015 6
    MY1M40 35 17 57 12 87 8 78 22 22 95 5.5 73.2 15 9(สูงสุด25) 104 RB2015 4
    MY1M50 40 20 66 18.5 115 8 30 11 99 25 13(สูงสุด33) 128 RB2725 9
    MY1M63 52 26 77 19 138.5 35 11 99 25 13(สูงสุด38) 152 RB2725 9.5
    ※เมื่อขนาด EY ของยูนิต H สูงกว่าความสูงของโต๊ะสไลด์ (ขนาด H) และความยาวของชิ้นงานที่จะติดตั้งเกินความยาวรวมของโต๊ะสไลด์ (ขนาด L) ตรวจสอบให้แน่ใจว่าชิ้นงานอยู่ในตำแหน่งที่สูงกว่าขนาด a

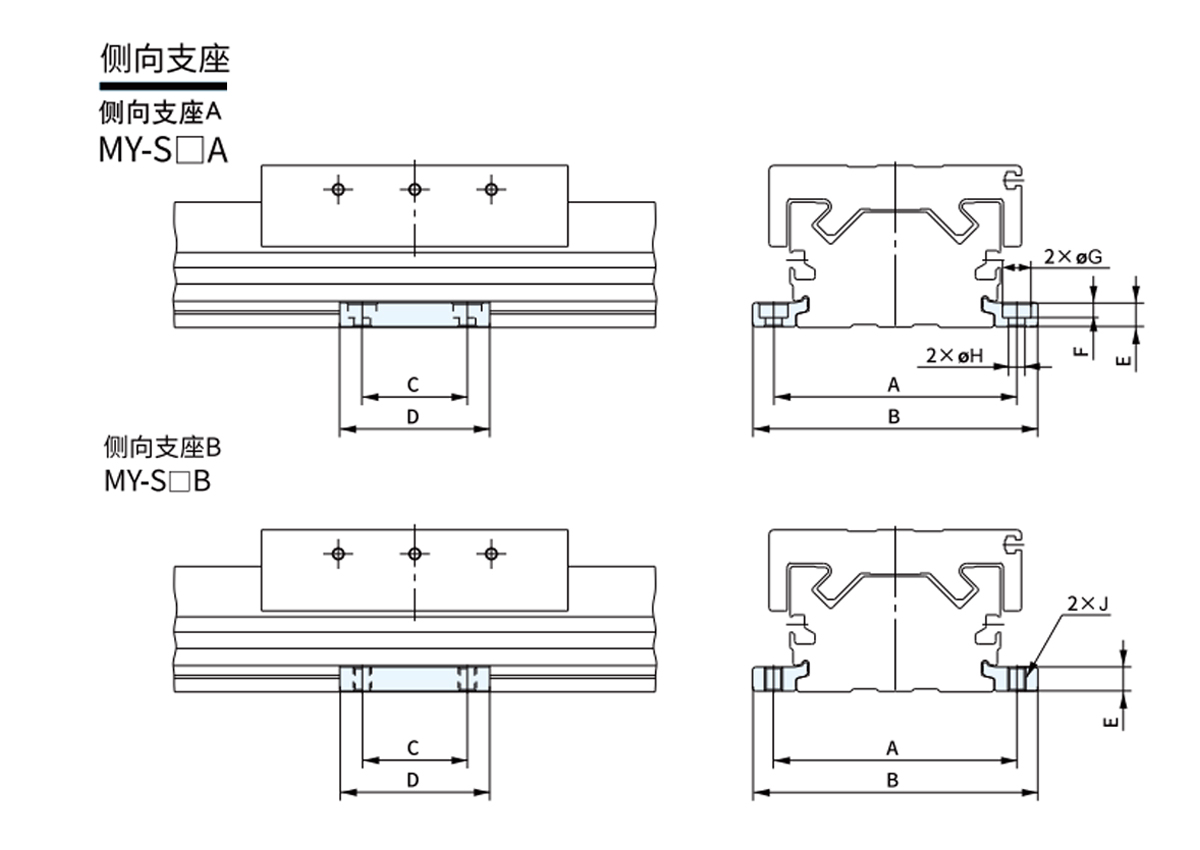

    รุ่น เหมาะสำหรับกระบอกสูบ A B C D E F G H J
    MY-S16B MY1M16 61 71.6 15 26 4.9 3 6.5 3.4 M4×0.7
    MY-S20 MY1M20 67 79.6 25 38 6.4 4 8 4.5 M5×0.8
    MY-S25 MY1M25 81 95 35 50 8 5 9.5 5.5 M6×1
    MY-S32β MY1M32 100 118 45 64 11.7 6 11 6.6 M8×1.25
    MY-S40β MY1M40 120 142 55 80 14.8 8.5 14 9 M10×1.5
    MY1M50 142 164
    MY-S63 บี MY1M63 172 202 70 100 18.3 10.5 17.5 11.5 M12×1.75
    ※แต่ละชุดมีตลับลูกปืนด้านข้างให้มา 1 ชุด
