CY3B/CY3R Series กระบอกสูบไร้ก้านสูบชนิดแม่เหล็ก รุ่นพื้นฐาน/แบบติดตั้งโดยตรง ผู้จัดจำหน่าย

บ้าน / สินค้า / กระบอกลม / กระบอกไร้ก้าน / CY3B/CY3R Series กระบอกสูบไร้ก้านสูบชนิดแม่เหล็ก รุ่นพื้นฐาน/แบบติดตั้งโดยตรง

CY3B/CY3R Series กระบอกสูบไร้ก้านสูบชนิดแม่เหล็ก รุ่นพื้นฐาน/แบบติดตั้งโดยตรง CY3B/CY3R Series กระบอกสูบไร้ก้านสูบชนิดแม่เหล็ก รุ่นพื้นฐาน/แบบติดตั้งโดยตรง CY3B/CY3R Series กระบอกสูบไร้ก้านสูบชนิดแม่เหล็ก รุ่นพื้นฐาน/แบบติดตั้งโดยตรง
  • CY3B/CY3R Series กระบอกสูบไร้ก้านสูบชนิดแม่เหล็ก รุ่นพื้นฐาน/แบบติดตั้งโดยตรง
  • CY3B/CY3R Series กระบอกสูบไร้ก้านสูบชนิดแม่เหล็ก รุ่นพื้นฐาน/แบบติดตั้งโดยตรง
  • CY3B/CY3R Series กระบอกสูบไร้ก้านสูบชนิดแม่เหล็ก รุ่นพื้นฐาน/แบบติดตั้งโดยตรง
กระบอกไร้ก้าน

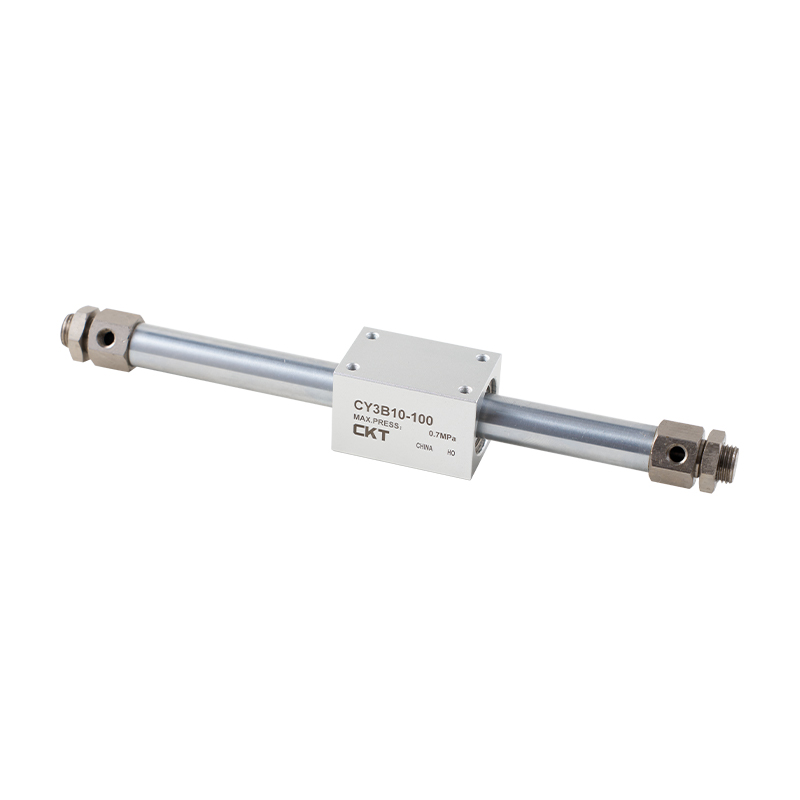

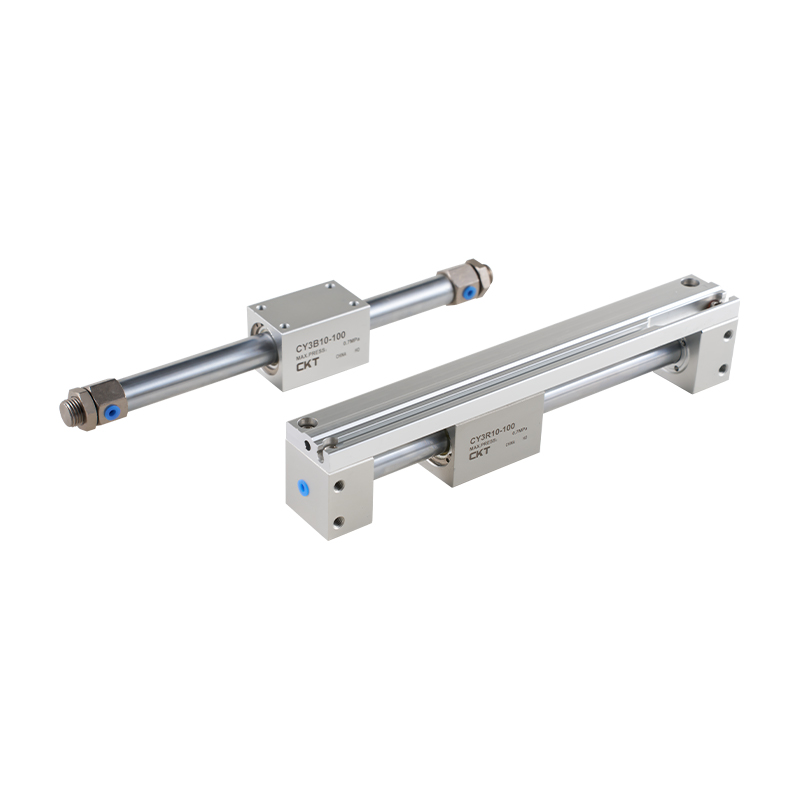

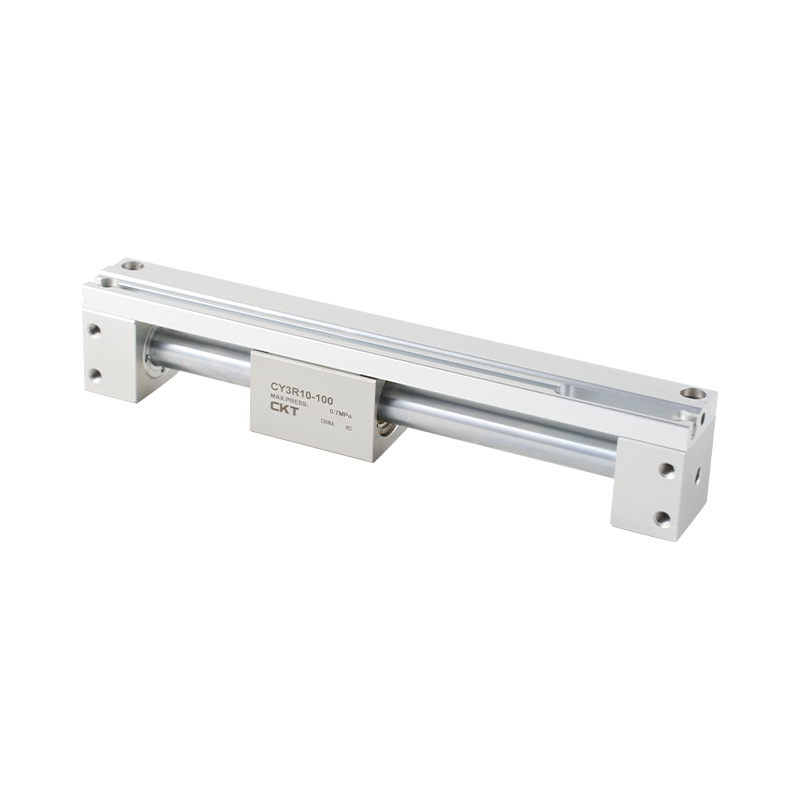

CY3B/CY3R Series กระบอกสูบไร้ก้านสูบชนิดแม่เหล็ก รุ่นพื้นฐาน/แบบติดตั้งโดยตรง

รูปร่างของตัวเครื่องและฝาครอบศีรษะมีการเปลี่ยนแปลง และใช้การเชื่อมต่อแบบแม่เหล็กเพื่อลดมวล แหวนยึดการหล่อลื่นบนลูกสูบสามารถสร้างฟิล์มหล่อลื่นได้อย่างต่อเนื่องและปรับปรุงการหล่อลื่น

อีเมล: manager@cktworld.com
ดาวน์โหลด
ก่อนหน้า：MY1B Series กระบอกสูบไร้ก้านข้อต่อแบบกลไก (แบบพื้นฐาน)
ถัดไป：CY1L Series กระบอกสูบไร้ก้านสูบแบบแม่เหล็ก (ชนิดตลับลูกปืนเม็ดกลม)
  • ข้อกำหนดมาตรฐาน
    เส้นผ่านศูนย์กลางกระบอกสูบ (มม.) 15 20 25 32 40
    ของเหลวที่ใช้ อากาศ (ไม่มีน้ำมัน)
    แรงดันใช้งานสูงสุด MPa 0.7
    แรงดันใช้งานขั้นต่ำ MPa 0.16 0.15 0.14 0.12
    อุณหภูมิโดยรอบและของเหลว -10 ถึง 60°C (แต่ไม่แช่แข็ง)
    ความเร็วลูกสูบ มม./วินาที CY3B:50~400;CY3R:50~500
    การบัฟเฟอร์ แผ่นกันกระแทกที่ปลายทั้งสองข้าง
    ความอดทนต่อความยาวช่วงชัก มม 0~250 1°,251~1,000 14,1001~ 1.8
    แรงยึดแม่เหล็ก   N 137 231 363 588 922
    การเชื่อมต่อท่อ M5×0.8 Rc/8 ·NPT18 ·G/₈

  • หมายเลขชิ้นส่วน เหมาะสำหรับเส้นผ่านศูนย์กลางกระบอกสูบ (มม.) d H B C
    SNJ-016B 15 M10×1.0 4 14 16.2
    SN-020B 20 M20×1.5 8 26 30
    SN-032B 2532 M26×1.5 8 32 37
    SN-040B 40 M32×2.0 10 41 47.3

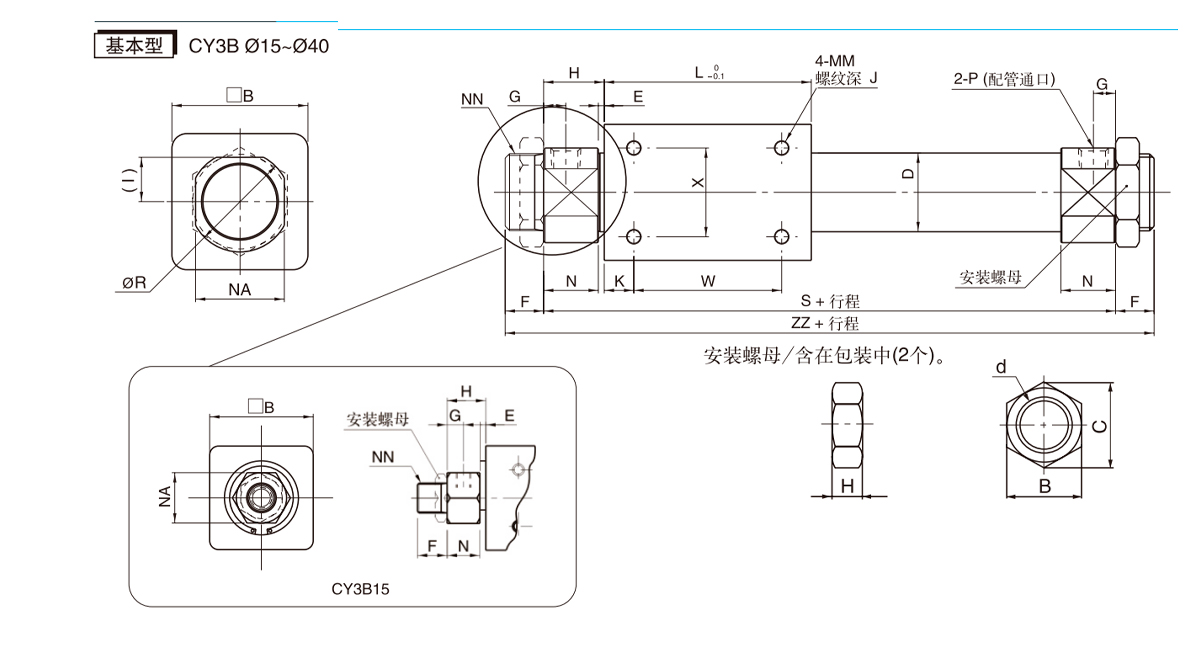

    รุ่น B D E F G H I J K L มม N นา เอ็นเอ็น R S W X ซซ
    CY3B15 35 16.6 3 10 5.5 13 - 6 11 57 M4×0.7 11 17 M10×1 - 83 35 19 103
    CY3B20 36 21.6 2 13 7.5 20 12 6 8 66 M4×0.7 18 24 M20×1.5 28 106 50 25 132
    CY3B25 46 26.4 2 13 7.5 20.5 15 8 10 70 M5×0.8 18.5 30 M26×1.5 34 111 50 30 137
    CY3B32 60 33.6 2 16 8 22 18 8 15 80 M6×1 20 36 M26×1.5 40 124 50 40 156
    CY3B40 70 41.6 3 16 11 29 23 10 16 92 M6×1 26 46 M32×2 50 150 60 40 182

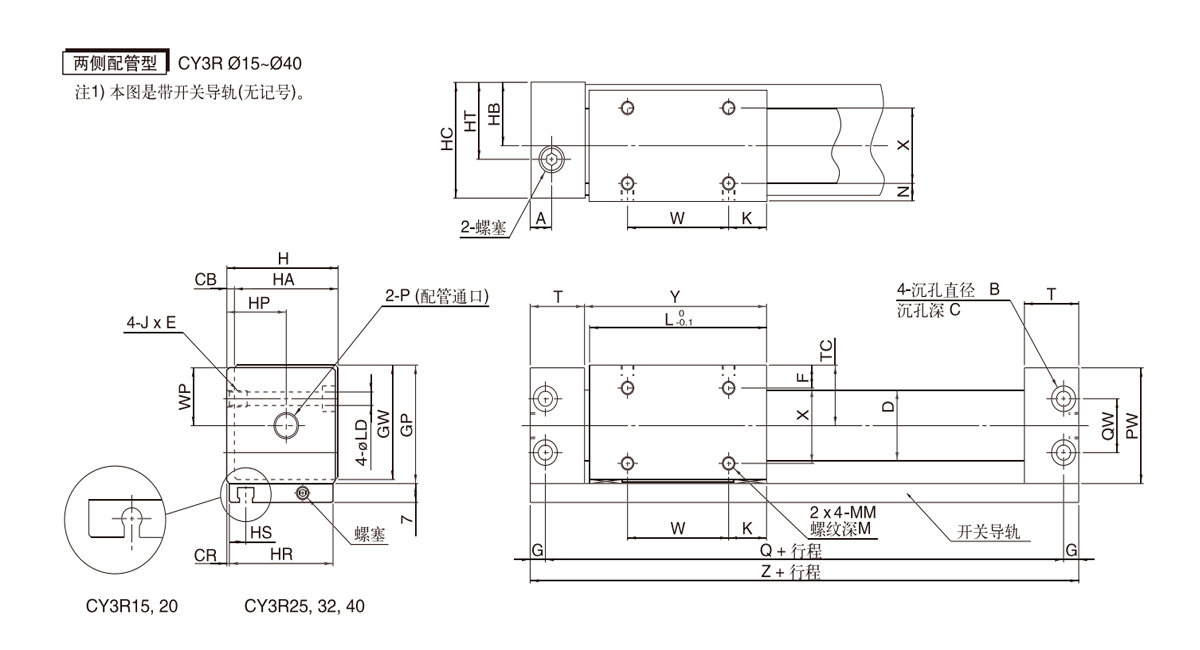

    รุ่น A B C ซีบี CR D F G แพทย์ทั่วไป ก.ว H ฮ่า เอชบี HC เอชพี ทรัพยากรบุคคล ฮส HT เจเอ็กซ์อี K
    CY3R15 10.5 8 4.2 2 0.5 16.6 8 5 33 31.5 32 30 17 31 17 30 8.5 17 M5×0.8x7 14
    CY3R20 9 9.5 5.2 3 1 21.6 9 6 39 37.5 39 36 21 38 24 36 7.5 24 M6×1x8 11
    CY3R25 8.5 9.5 5.2 3 1 26.4 8.5 6 44 42.5 44 41 23.5 43 23.5 41 6.5 23.5 M6×1x8 15
    CY3R32 10.5 11 6.5 3 1.5 33.6 10.5 7 55 53.5 55 52 29 54 29 51 7 29 M8×1.25×10 13
    CY3R40 10 11 6.5 5 2 41.6 13 7 65 63.5 67 62 36 66 36 62 8 36 M8×1.25×10 15

    รุ่น L แอล.ดี M มม N ปวส Q คิวดับบลิว T ทีซี W ดับบลิว X Y Z
    CY3R15 53 4.3 5 M4×0.7 6 32 84 18 19 17 25 16 18 54.5 94
    CY3R20 62 5.6 5 M4×0.7 7 38 95 17 20.5 20 40 19 22 64 107
    CY3R25 70 5.6 6 M5×0.8 6.5 43 105 20 21.5 22.5 40 21.5 28 72 117
    CY3R32 76 7 7 M6×1 8.5 54 116 26 24 28 50 27 35 79 130
    CY3R40 90 7 8 M6×1 11 64 134 34 26 33 60 32 40 93 148

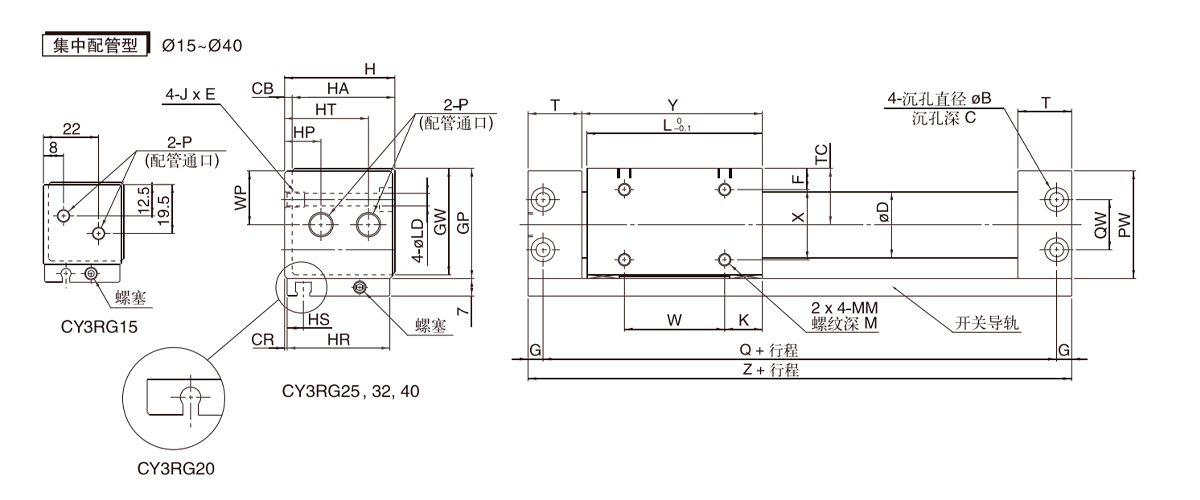

    รุ่น เอชพี HT
    CY3RG15 - -
    CY3RG20 11 28
    CY3RG25 14.5 33.5
    CY3RG32 20 41
    CY3RG40 25 50
    ※ขนาดที่ไม่ได้ระบุจะเหมือนกับขนาดท่อทั้งสองด้าน
