ASV ซีรี่ส์ วาล์วไอเสียเร็ว ผู้จัดจำหน่าย

บ้าน / สินค้า / อุปกรณ์เสริมเกี่ยวกับลม / วาล์วควบคุมการไหล/เช็ควาล์ว / ASV ซีรี่ส์ วาล์วไอเสียเร็ว

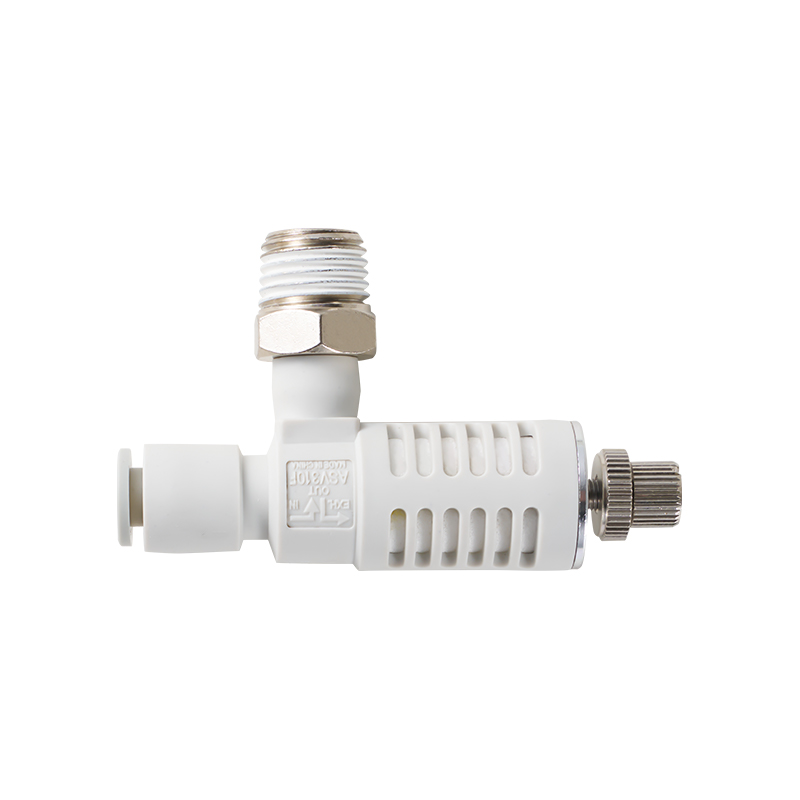

ASV ซีรี่ส์ วาล์วไอเสียเร็ว
  • ASV ซีรี่ส์ วาล์วไอเสียเร็ว
วาล์วควบคุมการไหล/เช็ควาล์ว

ASV ซีรี่ส์ วาล์วไอเสียเร็ว

วาล์วไอเสียเร็วซีรีส์ ASV เป็นวาล์วพิเศษที่ใช้ในการเร่งกระบวนการไอเสียของแอคทูเอเตอร์ในระบบนิวแมติก ช่วยลดเวลาตอบสนองการรีเซ็ตของกระบอกสูบหรือส่วนประกอบนิวแมติกโดยการปรับเส้นทางไอเสียให้เหมาะสมและปรับปรุงประสิทธิภาพแบบไดนามิกของระบบ

คุณสมบัติหลัก
การเพิ่มประสิทธิภาพเส้นทางไอเสีย

สร้างช่องความต้านทานต่ำไปยังบรรยากาศโดยตรงเพื่อให้แน่ใจว่าก๊าซในช่องด้านในของแอคทูเอเตอร์จะระบายแรงดันได้อย่างไม่มีสิ่งกีดขวาง และขจัดความล่าช้าในการดำเนินการที่เกิดจากแรงดันต้าน


การออกแบบฟังก์ชั่นแบบบูรณาการ

ตัววาล์วเดี่ยวรวมฟังก์ชันสองฟังก์ชันคือการเปลี่ยนความแตกต่างของแรงดันไอดีและไอเสียอย่างรวดเร็ว โดยไม่จำเป็นต้องใช้วงจรควบคุมภายนอกที่ซับซ้อน ทำให้โครงสร้างของระบบง่ายขึ้น


การปรับตัวตามสภาพการทำงาน

โครงสร้างสมดุลไดนามิกภายในจะปรับตามความผันผวนของความดันอากาศ และรักษาลักษณะไอเสียให้คงที่ภายใต้สภาวะการสตาร์ท-หยุดบ่อยครั้งหรือการเปลี่ยนแปลงของโหลด


การปรับปรุงประสิทธิภาพของระบบ

ด้วยการลดรอบไอเสียและลดเวลาว่างของอุปกรณ์ อัตรารอบและประสิทธิภาพการใช้พลังงานของอุปกรณ์นิวแมติกได้รับการปรับปรุงทางอ้อม


กลไกการบรรเทาความผิดพลาด

สลับไปที่โหมดไอเสียโดยอัตโนมัติเมื่อการจ่ายอากาศถูกขัดจังหวะเพื่อหลีกเลี่ยงการเคลื่อนตัวของแอคชูเอเตอร์ที่ไม่สามารถควบคุมได้เนื่องจากแรงดันตกค้าง

อีเมล: manager@cktworld.com
ดาวน์โหลด
ก่อนหน้า：เช็ควาล์ว AK ซีรี่ส์
ถัดไป：วาล์วควบคุมความเร็วซีรีย์ ASP พร้อมเช็ควาล์วควบคุมโดยนำร่อง
  • รุ่น ASV120F ASV220F ASV310F ·410F ASV510F
    ของเหลวที่ใช้ อากาศ
    รับประกันความทนแรงดัน 1.5MPa
    แรงดันใช้งานสูงสุด 1เมกะปาสคาล
    แรงดันใช้งานขั้นต่ำ 0.1MPa
    อุณหภูมิแวดล้อมและอุณหภูมิของเหลว -5 ถึง 60°C (แต่ไม่แช่แข็ง)
    หมายเหตุ 1 วัสดุท่อที่เหมาะสม ไนลอน, ไนลอนอ่อน, โพลียูรีเทน
    ไม่จำเป็น น็อตล็อคแบบวงกลม พร้อมตัวป้องกันน้ำกระเซ็น, น็อตล็อคแบบกลม
    หมายเหตุ 1) ให้ความสนใจกับแรงดันใช้งานสูงสุดของไนลอนแบบอ่อนและโพลียูรีเทน

    มีวาล์วไอเสียแบบรวดเร็วและวาล์วปีกผีเสื้อไอเสียรวมอยู่ด้วย สามารถใช้สำหรับการขับเคลื่อนกระบอกสูบด้วยความเร็วสูง
    ●ประมาณ 2 เท่าของพื้นที่หน้าตัดที่มีประสิทธิภาพ (เทียบกับวาล์วควบคุมความเร็ว)
    รุ่นที่สอดคล้องกัน: ASV310F, 410F, 510F
    ● ติดตั้งตัวเก็บเสียงและขั้วต่อแบบเปลี่ยนเร็ว
    ● ตัววาล์วเรซินทนไฟเป็นมาตรฐาน (สเปค UL V-0)
    รุ่นที่สอดคล้องกัน: ASV310F, 410F, 510F
    ● ชิ้นส่วนทองเหลืองทั้งหมดชุบนิกเกิลด้วยไฟฟ้า

  • รุ่น เส้นผ่านศูนย์กลางการครอบครอง เหมาะสำหรับเส้นผ่านศูนย์กลางภายนอกของท่อ (มม.) อัตราการไหลของเสียง dm³/(s ·bar) อัตราส่วนความดันวิกฤต
    4 6 8 10 12 5132” 1/4" 5/16" 3/8" 1/2" N-ออก ออก-EXH เข้า-ออก ออก-EXH.
    ASV120F-M3 M3×0.5 ● 0.06 0.06 0.25 0.15
    ASV220F-M5 M5×0.8 ● ● 0.26 0.26
    ASV310F-01 อาร์1/8 ● ● 1.4 1.6 0.35
    ASV310F-02 อาร์1/4 ● ● 1.4 1.6
    ASV410F-01 อาร์1/8 ● ● 2.7 2.8
    ASV410F-02 อาร์1/4 ● ● 2.7 2.8
    ASV410F-03 R3/8 ● ● 2.7 2.8
    ASV510F-02 อาร์1/4 ● ● 4.6 5.4
    ASV510F-03 R3/8 ● ● 5.4 5.8
    ASV510F-04 อาร์1/2 ● 5.4 5.8
    ASV220F-U10/32 10-32UNF ● 0.26 0.26 0.15
    ASV310F-N01 NPT1/8 1.4 1.6 0.35
    ASV310F-N02 NPT1/4 ● 1.4 1.6
    ASV410F-N01 NPT1/8 ● ● 2.7 2.8
    ASV410F-N02 NPT1/4 ● ● 2.7 2.8
    ASV410F-N03 NPT3/8 ● ● 2.7 2.8
    ASV510F-N02 NPT1/4 ● ● 4.6 5.4
    ASV510F-N03 NPT3/8 ● ● 5.4 5.8
    ASV510F-N04 NPT1/2 ● ● 5.4 5.8

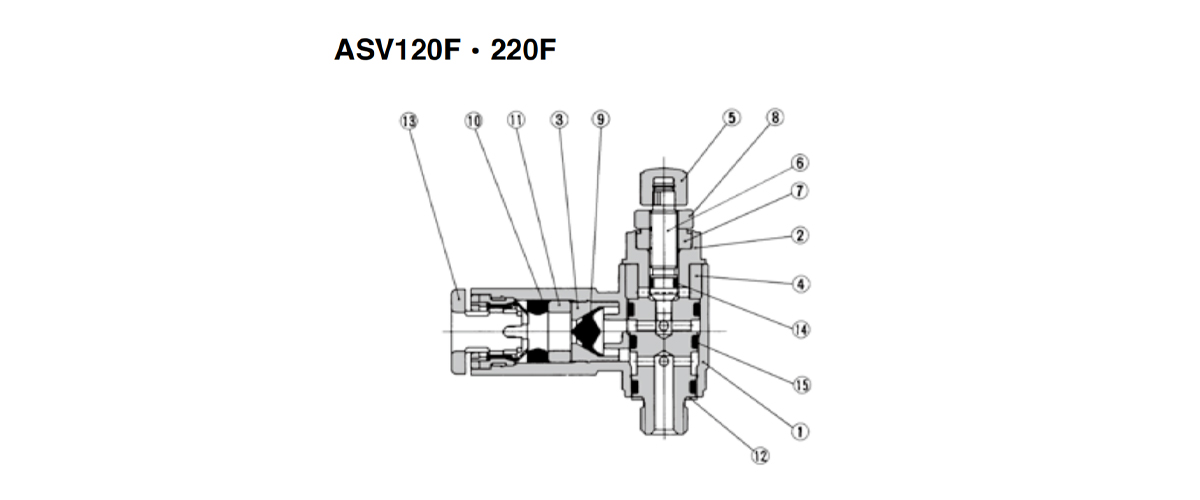

  • ชิ้นส่วนอะไหล่
    หมายเลข ชื่อชิ้นส่วน วัสดุ หมายเหตุ
    1 ตัววาล์ว A PBT
    2 ตัววาล์ว B ทองเหลือง หมายเหตุ 1) การชุบนิเกิลแบบไม่ใช้ไฟฟ้า
    3 แหวนบ่าวาล์ว ทองเหลือง การชุบนิเกิลแบบไม่ใช้ไฟฟ้า
    4 วัสดุปิดเสียง ฟองน้ำพีวีเอ
    5 วงล้อมือ PBT ประเภท M3:ทองเหลืองชุบนิเกิลแบบไม่ใช้ไฟฟ้า
    6 วาล์วเข็ม ทองเหลือง การชุบนิเกิลแบบไม่ใช้ไฟฟ้า
    7 วาล์วเข็ม guide seat ทองเหลือง การชุบนิเกิลแบบไม่ใช้ไฟฟ้า
    8 น็อตล็อค สตีลโน้ต 3) ซิงค์โครเมต หมายเหตุ 2)
    9 แกนวาล์ว Hเอ็นบีอาร์
    10 ชิ้นซีล เอ็นบีอาร์
    11 แหวนแยก ปอม
    12 แผ่นซีล สแตนเลส/เอ็นบีอาร์ ประเภท M3 เป็น PVC
    13 ปลอกแขนปล่อย -
    14 โอริง เอ็นบีอาร์
    15 โอริง เอ็นบีอาร์
    หมายเหตุ 1) M3 type is made of stainless steel.
    หมายเหตุ 2) Round lock nuts are electroplated with nickel.
    หมายเหตุ 3) Round lock nuts are made of brass.

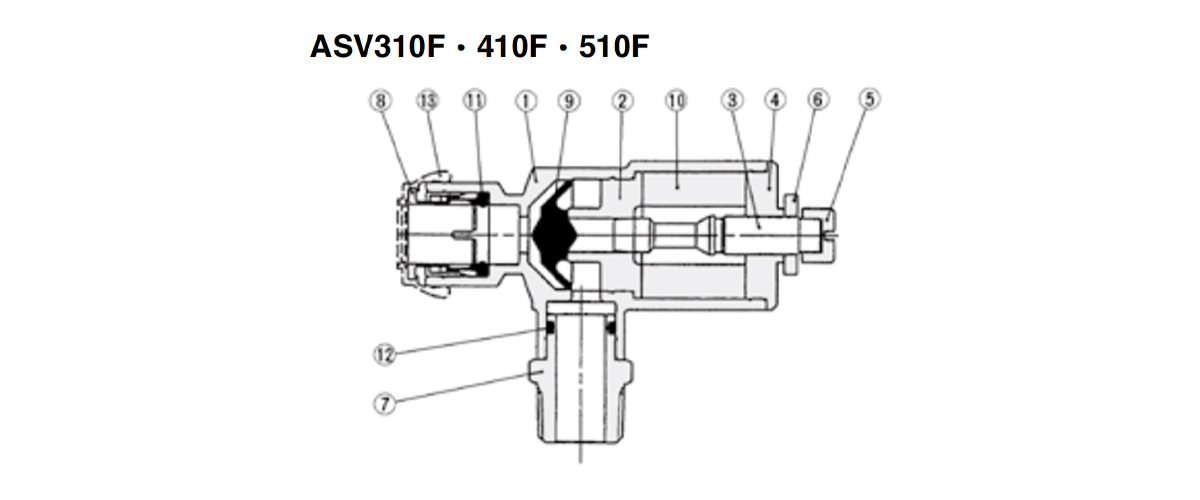

    ชิ้นส่วนอะไหล่
    หมายเลข ชื่อชิ้นส่วน วัสดุ หมายเหตุ
    1 ตัววาล์ว A PBT UL94V-0
    2 แหวนบ่าวาล์ว อลูมิเนียมอัลลอยด์ การบำบัดด้วยโครเมต
    3 วาล์วเข็ม อลูมิเนียมอัลลอยด์ การชุบนิเกิลแบบไม่ใช้ไฟฟ้า
    4 วาล์วเข็ม guide seat อลูมิเนียมอัลลอยด์ การชุบนิเกิลแบบไม่ใช้ไฟฟ้า
    5 วงล้อมือ ทองเหลือง การชุบนิเกิลแบบไม่ใช้ไฟฟ้า
    6 น็อตล็อค สตีลโน้ต 2) ซิงค์โครเมต หมายเหตุ 1)
    7 ข้อต่อแบบสวมอัด ทองเหลือง การชุบนิเกิลแบบไม่ใช้ไฟฟ้า
    8 ปลอกแขนปล่อย -
    9 แกนวาล์ว ยางโพลียูรีเทน
    10 วัสดุลดเสียงรบกวน ฟองน้ำพีวีเอ
    11 ชิ้นซีล เอ็นบีอาร์
    12 โอริง เอ็นบีอาร์
    13 ปก CR ทนไฟ UL94V-0
    หมายเหตุ 1) Round lock nuts are electroplated with nickel.
    หมายเหตุ 2) Round lock nuts are made of brass, except for ASV310F and ASV410F, which are made of steel.

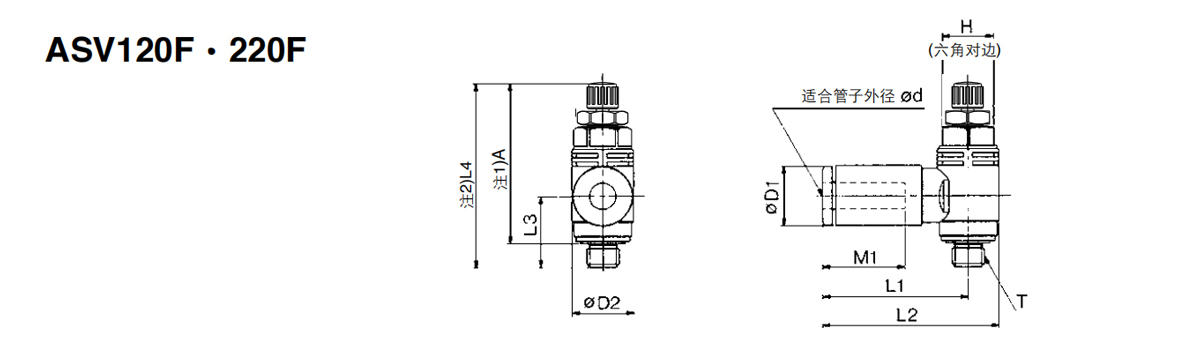

    มิติข้อมูลเมตริก
    รุ่น เหมาะสำหรับเส้นผ่านศูนย์กลางภายนอกของท่อ d T H D1 D2 L1 L2 L3 L4 ※ก ม1 คุณภาพ
    g
    สูงสุด นาที. สูงสุด นาที.
    ASV120F-M3-04 4 M3×0.5 5.5 9.3 7.2 21.4 25 9.8 28.6 26.1 25.8 23.3 12.7 5
    ASV220F-M5-04 4 M5×0.8 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-M5-06 6 M5×0.8 8 11.6 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.5 9
    หมายเหตุ 1) Reference dimensions after screwing in M thread
    หมายเหตุ 2) L4 is the reference dimension.

    มิติของจักรวรรดิ
    รุ่น เหมาะสำหรับเส้นผ่านศูนย์กลางภายนอกของท่อ d T H D1 D2 L1 L2 L3 L4 ※ก ม1 คุณภาพ
    g
    สูงสุด นาที. สูงสุด นาที.
    ASV220F-U10/32-03 5/32" 10-32UNF 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-U10/32-07 1/4" 10-32UNF 8 12 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.7 9
    หมายเหตุ 1) Reference dimensions after screwing in U10/32 thread.
    หมายเหตุ 2) L4 is the reference dimension.

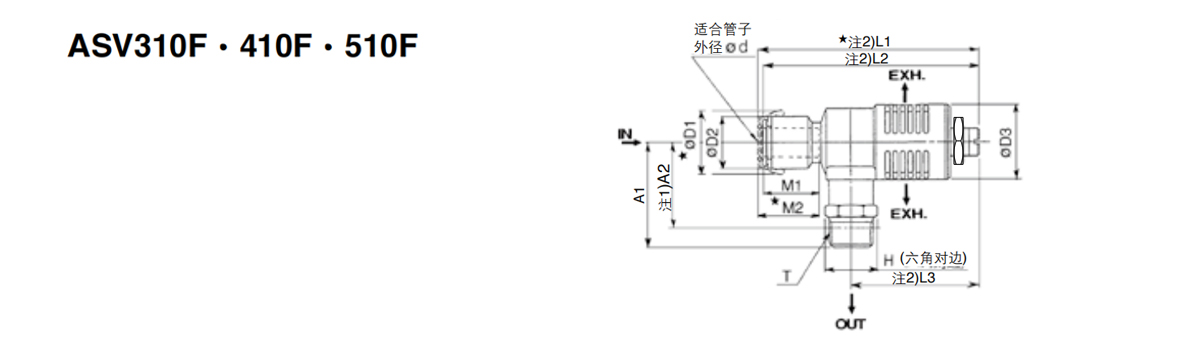

    มิติข้อมูลเมตริก
    รุ่น เหมาะสำหรับเส้นผ่านศูนย์กลางภายนอกของท่อ d T H □D1 D2 D3 □L1 L2 L3 หมายเหตุ 2)
    A1     		A2 ม1 ★M2 คุณภาพ
    g
    สูงสุด นาที. สูงสุด นาที. สูงสุด นาที.
    ASV310F-01-06S 6 อาร์1/8 10 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 26.5 23.4 17 19 22
    ASV310F-01-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-02-06S 6 อาร์1/4 14 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 30.9 25.4 17 19 30
    ASV310F-02-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-01-08S 8 อาร์1/8 12 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-01-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-02-08S 8 อาร์1/4 14 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-02-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-03-08S 8 R3/8 17 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-03-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-02-10S 10 อาร์1/4 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-02-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 74
    ASV510F-03-10S 10 R3/8 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-03-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 78
    ASV510F-04-10S 10 อาร์1/2 22 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-04-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 100
    ★: ขนาดพร้อมฝาปิด
    หมายเหตุ 1) Reference dimensions after screwing in R thread.
    หมายเหตุ 2) L1, L2, and L3 are reference dimensions.

    มิติของจักรวรรดิ
    รุ่น เหมาะสำหรับเส้นผ่านศูนย์กลางภายนอกของท่อ d T H ★D1 D2 D3 ★L1 L2 L3 หมายเหตุ 2)
    A1     		หมายเหตุ 1)
    A2     		ม1 ★M2 คุณภาพ
    g
    สูงสุด นาที. สูงสุด นาที. สูงสุด นาที.
    ASV310F-N01-07 1/4" NPT1/8 12.7 17.2 13.2 17.6 73 67 71 65 45.8 39.8 26.5 23.4 16.8 18.8 22
    ASV310F-N01-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-N02-07 1/4" NPT1/4 14.3 17.2 13.2 17.6 73 67 71 65 45.8 39.8 30.9 25.4 16.8 18.8 30
    ASV310F-N02-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-N01-09 5/16" NPT1/8 12.7 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-N01-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-N02-09 5/16" NPT1/4 14.3 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-N02-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-NO3-09 5/16" NPT3/8 17.5 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-N03-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-N02-11 3/16" NPT1/4 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-N02-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 74
    ASV510F-N03-11 3/16" NPT3/8 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-NO3-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 78
    ASV510F-N04-11 3/16" NPT1/2 22.2 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-N04-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 100
    ★: ขนาดพร้อมฝาปิด
    หมายเหตุ 1) Reference dimensions after NPT thread is screwed in.
    หมายเหตุ 2) L1, L2, and L3 are reference dimensions.
