กระบอกสูบตัวกระตุ้นอากาศคืออะไรและทำงานอย่างไร?
อ กระบอกลม —ที่รู้จักกันกันอย่างแพร่หลายในชื่อกระบอกลมหรือกระบอกลม—เป็นอุปกรณ์ทางกลที่แปลงพลังงานลมอัดให้เป็นการเคลื่อนที่เชิงกลเชิงเส้นหรือแบบหมุน ในทางปฏิบัติทางอุตสาหกรรม เป็นหนึ่งในเทคโนโลยีการสั่งงานที่ใช้กันอย่างแพร่หลายมากที่สุด: ประมาณการจาก Grand View Research (2023) ระบุว่าตลาดกระบอกลมทั่วโลกอยู่ที่ประมาณ 14.7 พันล้านดอลลาร์สหรัฐ โดยมีการคาดการณ์ CAGR ที่ 5.2% จนถึงปี 2030 ซึ่งขับเคลื่อนโดยระบบอัตโนมัติ บรรจุภัณฑ์ และการผลิตยานยนต์
กระบอกสูบอากาศทำงานบนหลักการที่ไม่ซับซ้อนโดยแก่นของตัวเครื่อง อากาศอัด โดยทั่วไปจะอยู่ที่ 60–150 PSI (4–10 บาร์) ในการใช้งานทางอุตสาหกรรม จะถูกนำเข้าไปในห้องใดห้องหนึ่งหรือทั้งสองห้องของรูทรงกระบอก โดยจะดันลูกสูบและชุดก้านไปตามเส้นทางเชิงเส้น เมื่อเปลี่ยนการจ่ายอากาศ (ผ่านวาล์วควบคุมทิศทาง) ลูกสูบจะถอยหลัง ผลลัพธ์ที่ได้คือการเคลื่อนที่เชิงเส้นที่ทำซ้ำได้ รวดเร็ว และควบคุมแรงได้ โดยไม่มีความซับซ้อนของมอเตอร์ไฟฟ้าหรือปั๊มไฮดรอลิก
บทความนี้ครอบคลุมทุกมิติในทางปฏิบัติของกระบอกสูบแอคชูเอเตอร์ลม: ประเภท การคำนวณแรง เกณฑ์การเลือก การกำหนดค่าการติดตั้ง กำหนดการบำรุงรักษา และตัวอย่างการใช้งานจริงในอุตสาหกรรมต่างๆ ไม่ว่าคุณจะจัดหากระบอกลมกระบอกแรกหรือกำลังปรับระบบนิวแมติกที่มีอยู่ให้เหมาะสม ข้อมูลทางเทคนิคที่นี่จะช่วยให้คุณตัดสินใจได้โดยตรง
ประเภทของกระบอกสูบแอคชูเอเตอร์ลม: การจำแนกประเภทที่สมบูรณ์
การทำความเข้าใจการกำหนดค่ากระบอกลมที่หลากหลายเป็นก้าวแรกในการเลือกที่ถูกต้อง แต่ละประเภทจะตอบสนองความต้องการในการเคลื่อนไหว รูปแบบแรง และข้อจำกัดด้านพื้นที่ที่แตกต่างกัน
กระบอกลมแบบออกทางเดียว
ใช้ลมอัดเพื่อขยายก้านลูกสูบไปในทิศทางเดียว สปริงกลับ (หรือแรงโน้มถ่วง) จะดึงกลับ พบได้ทั่วไปในการหนีบ การตอก และการกระตุ้นวาล์วสปริงกลับ ขนาดรูเจาะโดยทั่วไปจะอยู่ในช่วงตั้งแต่ 10 มม. ถึง 320 มม. เนื่องจากมีเพียงพอร์ตเดียวเท่านั้นที่ต้องการอากาศ การประปาจึงง่ายกว่า แต่สปริงส่งคืนจะลดความยาวระยะชักและแรงขับของตาข่ายที่ใช้งานได้
กระบอกลมแบบสองทาง
อากาศจะถูกจ่ายสลับกันไปยังลูกสูบทั้งสองข้าง ทำให้เกิดการเคลื่อนที่ด้วยกำลังในทั้งสองทิศทาง นี่คือประเภทกระบอกลมที่ใช้กันมากที่สุดในระบบอัตโนมัติสมัยใหม่ แรงชักเต็มรูปแบบมีให้เลือกทั้งแบบยืดและหด และความยาวของระยะชักอาจยาวมาก (สูงสุด 3,000 มม. ขึ้นไปในรุ่นแค็ตตาล็อกมาตรฐาน) แรงดันจ่าย: 0.05–1.0 MPa (มาตรฐาน ISO 6431)
กระบอกลมไร้ก้าน
ลูกสูบเคลื่อนที่ภายในท่อที่มีร่องหรือเชื่อมต่อด้วยแม่เหล็ก เพื่อเคลื่อนย้ายแคร่ภายนอกโดยไม่มีก้านที่ยื่นออกมา การออกแบบนี้ช่วยประหยัดพื้นที่ในการติดตั้ง ซึ่งมีความสำคัญอย่างยิ่งในการใช้งานที่มีระยะชักยาว โดยที่ก้านแบบธรรมดาจะขยายขอบเขตของเครื่องจักรขึ้นสองเท่า ความยาวช่วงชักสูงสุด 6,000 มม. เป็นมาตรฐานจากผู้ผลิตรายใหญ่ (Festo, SMC, Parker)
กระบอกลมแบบมีไกด์ (ไม่หมุน)
ประกอบด้วยแกนนำภายนอกหรือการออกแบบก้านคู่เพื่อป้องกันการหมุนของลูกสูบและการรับน้ำหนักด้านข้าง ใช้กันอย่างแพร่หลายในการหยิบและวาง อุปกรณ์เจาะ และการใช้งานการกดซึ่งการจัดตำแหน่งที่แม่นยำภายใต้ภาระนอกแกนเป็นสิ่งสำคัญ มีให้เลือกทั้งแบบตัวกลมหรือตัวโปรไฟล์ (กะทัดรัด)

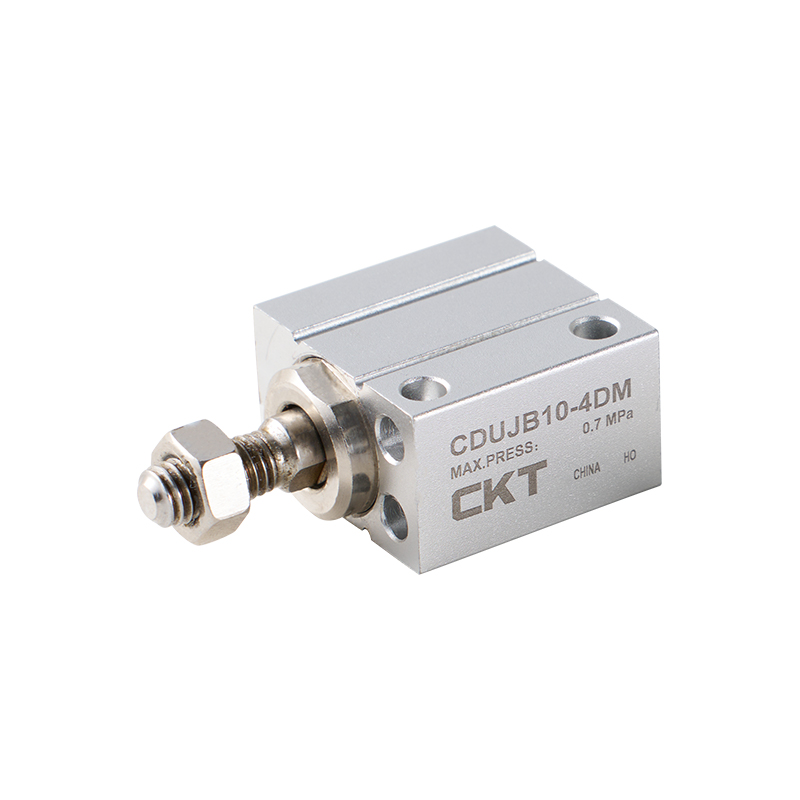

กระบอกลมขนาดกะทัดรัด / จังหวะสั้น
ออกแบบมาสำหรับการติดตั้งในพื้นที่ตามแนวแกนจำกัด โดยทั่วไปความยาวของช่วงชักจะอยู่ที่ 1–50 มม. โครงสร้างแบบตัวกลมหรือแบบโปรไฟล์ เป็นที่นิยมในการจัดการเซมิคอนดักเตอร์ อุปกรณ์ทางการแพทย์ และกลไกมือจับขนาดเล็ก ตัวอย่าง: ซีรีส์ SMC CQ2 มีรูขนาด 12–100 มม. พร้อมระยะชัก 5–100 มม. ในตัวเรือนโปรไฟล์ที่มีความสูงเพียง 27 มม.
ตัวกระตุ้นอากาศโรตารี
แปลงอากาศอัดเป็นมุมเอาท์พุตแบบหมุนที่กำหนด (โดยทั่วไปคือ 90°, 180° หรือ 270°) การออกแบบแร็คแอนด์พีเนียนหรือใบพัดเป็นเรื่องปกติ ใช้สำหรับการสั่งงานวาล์วสี่เลี้ยว การวางแนวชิ้นส่วน และการล็อคประตู แรงบิดเอาท์พุตที่ 0.6 MPa มีตั้งแต่ 0.5 N·m (ประเภทใบพัดขนาดเล็ก) ถึงมากกว่า 5,000 N·m (แร็คแอนด์พีเนียนขนาดใหญ่สำหรับระบบอัตโนมัติของวาล์วอุตสาหกรรม)
กระบอกลมตีคู่
ลูกสูบสองตัวบนก้านสูบเดี่ยว ทำงานแบบอนุกรมในรูเจาะเดียวกัน แรงขับเอาท์พุตจะเพิ่มขึ้นประมาณสองเท่าเมื่อเทียบกับลูกสูบเดี่ยวที่มีขนาดรูเจาะและความดันเท่ากัน ในขณะที่เส้นผ่านศูนย์กลางของรูรูยังคงเล็กอยู่ ใช้เมื่อต้องใช้แรงสูงในรูขนาดกะทัดรัด ซึ่งพบได้ทั่วไปในระบบเบรกและตัวจับยึดแรงสูง
เบลโลว์ / ไดอะแฟรม แอคชูเอเตอร์อากาศ
ใช้ยางยืดหยุ่นหรือองค์ประกอบอีลาสโตเมอร์แทนลูกสูบแข็ง แรงเสียดทานใกล้ศูนย์ ระยะชักที่สั้นมาก (1–25 มม.) และความไวสูง ทำให้สิ่งเหล่านี้เหมาะอย่างยิ่งสำหรับวาล์วควบคุมกระบวนการ การแยกการสั่นสะเทือน และการวางตำแหน่งที่แม่นยำ ไม่ใช่ "กระบอกสูบ" ในความหมายดั้งเดิม แต่จัดอยู่ในประเภทที่กว้างกว่าของตัวกระตุ้นอากาศ
กระบอกลม การคำนวณแรง: สูตรที่คุณต้องการจริงๆ
การเลือกกระบอกลมโดยไม่ตรวจสอบแรงที่ส่งออกไปจะทำให้ส่วนประกอบมีขนาดเล็กหรือใหญ่เกินไป การคำนวณจะตรงไปตรงมาเมื่อคุณเข้าใจเรขาคณิตแล้ว
ขยายแรง (ด้านเจาะเต็ม)
F_ขยาย = (π / 4) × D² × P
โดยที่ D = เส้นผ่านศูนย์กลางของรู (m), P = แรงดันจ่าย (Pa) ตัวอย่าง: รูเจาะ 63 มม. ที่ 0.6 MPa → F = 0.7854 × (0.063)² × 600,000 = 1,868 นิวตัน (ประมาณ 190 กิโลกรัมฟอส) .
แรงดึงกลับ (ด้านคัน)
F_retract = (π / 4) × (D² − d²) × P
โดยที่ d = เส้นผ่านศูนย์กลางของแท่ง (m) สำหรับรูขนาด 63 มม. เดียวกันกับแกนขนาด 20 มม.: F = 0.7854 × (0.063² − 0.020²) × 600,000 = 1,680 น . พื้นที่ด้านคันเบ็ดจะเล็กกว่าเสมอ ดังนั้นแรงดึงกลับจึงน้อยกว่าแรงยืดเสมอ
แรงที่มีประสิทธิภาพ (โหลด) พร้อมปัจจัยประสิทธิภาพ
แรงเสียดทานของซีลในโลกแห่งความเป็นจริงและการสูญเสียการหล่อลื่นช่วยลดแรงทางทฤษฎีลงประมาณ 10–15% ใช้ค่าปัจจัยโหลด 0.7–0.8 (การอ้างอิงบางส่วนใช้ 0.5 สำหรับการปฏิบัติหน้าที่ไม่ต่อเนื่องในแนวนอน ตามคู่มือนิวเมติกของ Festo ฉบับที่ 5)
F_ประสิทธิผล = F_ตามทฤษฎี × η (η µ 0.7–0.8)
| เบื่อ Dia (มม.) | 0.4 เมกะปาสคาล (นิวตัน) | 0.6 เมกะปาสคาล (นิวตัน) | 0.8 เมกะปาสคาล (นิวตัน) | 1.0 เมกะปาสคาล (นิวตัน) |
|---|---|---|---|---|
| 20 | 126 | 188 | 251 | 314 |
| 32 | 322 | 483 | 644 | 804 |
| 50 | 785 | 1,178 | 1,571 | 1,963 |
| 63 | 1,245 | 1,868 | 2,491 | 3,117 |
| 80 | 2,011 | 3,016 | 4,021 | 5,027 |
| 100 | 3,142 | 4,712 | 6,283 | 7,854 |
| 125 | 4,909 | 7,363 | 9,817 | 12,272 |
| 160 | 8,042 | 12,063 | 16,085 | 20,106 |
การคำนวณปริมาณการใช้อากาศ
การทราบปริมาณอากาศอัดที่กระบอกสูบใช้ต่อรอบเป็นสิ่งสำคัญในการปรับขนาดคอมเพรสเซอร์และอุปกรณ์บำบัดอากาศ
Q (ลิตร/รอบ) = [(π/4) × D² × L × (P_gauge P_atm)] / P_atm
โดยที่ L = ระยะชัก (m), P_gauge = ความดันเกจ (Pa), P_atm = 101,325 Pa สำหรับรูขนาด 63 มม. ระยะชัก 200 มม. ที่ 0.6 MPa: Q พรีเมี่ยม 0.7854 × 0.063² × 0.2 × (600,000 101,325) / 101,325 = 2.7 ลิตรต่อจังหวะเดียว (อ้างอิงจากสมุดงาน Festo Pneumatics, v5.0)
วิธีเลือกกระบอกสูบแอคชูเอเตอร์ลมที่เหมาะสม: 8 พารามิเตอร์ที่สำคัญ
การเลือกกระบอกลมที่ไม่ถูกต้องส่งผลให้ซีลเสียหายก่อนเวลาอันควร แรงขับไม่เพียงพอ หรือการใช้พลังงานมากเกินไป ตรวจสอบแต่ละพารามิเตอร์ด้านล่างก่อนระบุรุ่น
แรงเอาท์พุตที่ต้องการ
คำนวณแรงทางทฤษฎีที่ต้องการ (ดูสูตรด้านบน) จากนั้นหารด้วยปัจจัยด้านประสิทธิภาพ (0.7–0.8) เพิ่มระยะขอบด้านความปลอดภัย 25–50% สำหรับโหลดแบบไดนามิก ค่าที่ได้จะกำหนดขนาดรูขั้นต่ำที่แรงดันใช้งานของคุณ
ความยาวช่วงชัก
วัดระยะการเดินทางที่ต้องการอย่างระมัดระวัง ระยะชักที่ยาวขึ้นจำเป็นต้องมีการวิเคราะห์การโก่งของก้าน — ใช้สูตรคอลัมน์ของออยเลอร์หรือแผนภูมิโหลดที่ผู้ผลิตจัดทำ ตามหลักการทั่วไป ระยะชักที่เกิน 10 เท่าของเส้นผ่านศูนย์กลางก้านต้องใช้กระบอกนำหรือรางนำภายนอก เพื่อป้องกันไม่ให้ก้านงอภายใต้ภาระด้านข้าง
ช่วงแรงดันใช้งาน
กระบอกลมมาตรฐานส่วนใหญ่ทำงานระหว่าง 0.05 ถึง 1.0 MPa กระบอกสูบขนาดกะทัดรัดและขนาดเล็กอาจมีพิกัดแรงดันสูงสุดต่ำกว่า (0.7 MPa) รุ่นแรงดันสูงมีจำหน่ายสำหรับการใช้งาน 1.5–2.0 MPa แต่ต้องมีซีลและส่วนประกอบวาล์วที่เข้ากัน
ข้อกำหนดด้านความเร็ว
ความเร็วของกระบอกสูบนิวแมติกถูกควบคุมโดยตัวควบคุมการไหลเป็นหลัก (มิเตอร์เข้าหรือมิเตอร์ออก) การควบคุมมิเตอร์ออก (การควบคุมไอเสีย) เป็นมาตรฐานสำหรับการเคลื่อนไหวที่ราบรื่นในการใช้งานส่วนใหญ่ ความเร็วทั่วไปที่ทำได้: 50–1,500 มม./วินาที ขึ้นอยู่กับขนาดกระบอกสูบ ระยะชัก และอัตราการไหลของวาล์ว (ค่า CV) ความเร็วรอบที่สูงมาก (มากกว่า 2 รอบ/วินาที) ต้องใช้วาล์วควบคุมทิศทางการไหลสูงและตัวกันกระแทก
การกำหนดค่าการติดตั้ง
ISO 15552 กำหนดรูปแบบการติดตั้งมาตรฐาน ตัวเลือกทั่วไป: ตัวยึดแบบใช้เท้า (MF2), ตัวยึดหน้าแปลน (FF, MF), ตัวยึดรองแหนบ (MT), เคลวิส (CC) และเดือยปลายคัน/จมูก (CA) เลือกตามทิศทางการรับน้ำหนัก พิกัดความเผื่อในการจัดตำแหน่ง และโครงสร้างเครื่องจักรที่มีอยู่
สภาพแวดล้อม
กระบอกลมมาตรฐานใช้ซีล NBR (ไนไตรล์) ที่พิกัด -20 °C– 80 °C สำหรับสภาพแวดล้อมด้านอาหาร/เครื่องดื่มหรือยา ให้ระบุซีลที่เป็นไปตามข้อกำหนดของ FDA และกระบอกสแตนเลส สำหรับกระบวนการที่มีอุณหภูมิสูง (สูงถึง 200 °C) ให้ใช้ซีล FKM (Viton) และตัวเรือนอะลูมิเนียมหรือสเตนเลส สภาพแวดล้อมที่มีฤทธิ์กัดกร่อนอาจต้องใช้การชุบนิเกิลแบบไม่ใช้ไฟฟ้าหรือโครงสร้างสเตนเลส 316 เต็มรูปแบบ
ข้อกำหนดการกันกระแทก
วัสดุกันกระแทกปลายจังหวะจะชะลอความเร็วลูกสูบก่อนที่จะสัมผัสกับฝาท้าย ช่วยลดแรงกระแทกและเสียงรบกวน เบาะรองเข็มแบบปรับได้เป็นอุปกรณ์มาตรฐานสำหรับกระบอก ISO ส่วนใหญ่ที่มีขนาดรูตั้งแต่ 32 มม. ขึ้นไป สำหรับรอบที่เร็วมากหรืองานหนัก อาจจำเป็นต้องใช้โช้คอัพไฮดรอลิกภายนอกเพิ่มเติมจากเบาะในตัว
การตรวจจับตำแหน่ง
กระบอกลมสมัยใหม่ส่วนใหญ่มีร่องตัว T หรือร่องประกบสำหรับเซ็นเซอร์ตำแหน่งกกแม่เหล็กหรือโซลิดสเตต (ฮอลล์เอฟเฟกต์) เซ็นเซอร์ตรวจจับแม่เหล็กลูกสูบผ่านผนังกระบอกสูบโดยไม่ต้องสัมผัสกัน เวลาตอบสนอง: เซ็นเซอร์โซลิดสเตตตอบสนองภายใน 1 ms; สวิตช์กกใน 3–5 ms เลือกโซลิดสเตตสำหรับสภาพแวดล้อมความเร็วสูงหรือมีฝุ่นมาก
การใช้งานกระบอกลมในอุตสาหกรรมหลักๆ
กระบอกลมถูกนำไปใช้ในภาคการผลิตแบบอัตโนมัติแทบทุกภาคส่วน ตัวอย่างต่อไปนี้แสดงให้เห็นว่าสิ่งเหล่านี้มีส่วนสนับสนุนมูลค่ากระบวนการจริงที่ไหนและอย่างไร
การผลิตยานยนต์
การหนีบอุปกรณ์เชื่อม การกดแผงประตู การทดสอบรางเบาะนั่ง และการวางตำแหน่งการประกอบเครื่องยนต์ เซลล์การเชื่อมแบบตัวขาวโดยทั่วไปจะใช้ถังลม 60–120 ตัวต่อสถานี ขนาดเจาะ 32–100 มม., ช่วงชัก 25–300 มม. เป็นขนาดที่พบบ่อยที่สุด อัตรารอบอยู่ที่ 15–20 ต่อนาทีในไลน์การปั๊มปริมาณมาก (ที่มา: คู่มือ Bosch Rexroth Pneumatics)
บรรจุภัณฑ์อาหารและเครื่องดื่ม
การเติมหัวฉีด การกดฝา การติดฉลาก ประตูคัดแยกผลิตภัณฑ์ และตัวเปลี่ยนทิศทางสายพานลำเลียง ต้องใช้กระบอกลมอะลูมิเนียมที่ทำจากเหล็กสเตนเลสหรืออะโนไดซ์พร้อมซีลตามมาตรฐาน FDA สำหรับโซนชะล้าง ซีรีส์สเตนเลส SIDA ของ Parker และซีรีส์สะอาด CG5 ของ SMC เป็นตัวเลือกทั่วไป ความเร็วในการทำงานในบรรจุภัณฑ์โดยทั่วไปต้องใช้ 100–500 มม./วินาที โดยมีความสามารถในการทำซ้ำสูง
เซมิคอนดักเตอร์และอิเล็กทรอนิกส์
การจัดการแผ่นเวเฟอร์ การวางตำแหน่งโพรบ การใส่ส่วนประกอบ และฟิกซ์เจอร์ทดสอบ PCB มีการใช้กระบอกลมขนาดเล็ก (รูเจาะ 6–16 มม.) พร้อมวัสดุที่เข้ากันได้กับห้องคลีนรูม (สารหล่อลื่นปลอดสังกะสี ซีลพิเศษ การปล่อยอนุภาคต่ำ) ซีรีส์ขนาดกะทัดรัด CJP, CJ2 ของ SMC และ ADVU ของ Festo ครองตลาดกลุ่มนี้
ยา / อุปกรณ์การแพทย์
การกดแท็บเล็ต บรรจุภัณฑ์พุพอง การบรรจุเข็มฉีดยา และการประกอบที่ปราศจากเชื้อ การใช้งานในห้องสะอาด ISO คลาส 5 ต้องใช้กระบอกสูบที่มีการเคลือบกระจายไฟฟ้าสถิต ซีลที่หล่อลื่นด้วย PTFE และใบรับรองวัสดุที่ตรวจสอบย้อนกลับได้ ข้อกำหนดอายุการใช้งานของวงจรมักจะเกิน 50 ล้านรอบ
โลจิสติกส์และคลังสินค้า
แขนเปลี่ยนทิศทางบนเครื่องคัดแยกสายพานลำเลียง ตัวกระตุ้นประตูในระบบจัดเก็บอัตโนมัติ และจุดจอดพัสดุ กระบอกสูบเจาะขนาดใหญ่ (100–200 มม.) พร้อมระยะชักยาว (300–600 มม.) รองรับน้ำหนักที่มีน้ำหนักมาก กระบอกสูบไร้ก้านมีประโยชน์อย่างยิ่งสำหรับรางเลื่อนแนวนอนในระบบคัดแยกขนาดกะทัดรัด
อุตสาหกรรมน้ำมัน ก๊าซ และกระบวนการ
แอคชูเอเตอร์อากาศแบบหมุนควอเตอร์เทิร์นสำหรับการควบคุมบอลวาล์วแบบไปป์ไลน์ กระบอกลมเชิงเส้นสำหรับตัวกระตุ้นการปิดฉุกเฉิน (ESD) โครงสร้างสเตนเลสพร้อมโซลินอยด์วาล์วพิกัด ATEX/IECEx สปริงกลับแบบปลอดภัยหากเกิดข้อผิดพลาดรับประกันการปิดวาล์วเมื่อมีการสูญเสียอากาศ ซึ่งมีความสำคัญอย่างยิ่งต่อความปลอดภัยของกระบวนการ
กระบอกลมกับไฮดรอลิกกับแอคชูเอเตอร์ไฟฟ้า: จะเลือกแบบไหน?
การเลือกแอคชูเอเตอร์แบบนิวแมติก ไฮดรอลิก และแบบไฟฟ้าขึ้นอยู่กับความต้องการแรง ความต้องการความแม่นยำ ต้นทุนพลังงาน และสภาพแวดล้อมในการติดตั้ง ตารางด้านล่างสรุปความแตกต่างที่สำคัญจากมุมมองทางวิศวกรรม
| พารามิเตอร์ | กระบอกลม (Pneumatic) | กระบอกไฮดรอลิก | แอคชูเอเตอร์ไฟฟ้า |
|---|---|---|---|
| ช่วงแรงทั่วไป | 10 นิวตัน – 100 กิโลนิวตัน | 500 นิวตัน – 10 นาที | 1 นิวตัน – 50 กิโลนิวตัน |
| ความแม่นยำของตำแหน่ง | จุดสิ้นสุดเท่านั้น (± 0.05–0.5 มม. พร้อมเซนเซอร์) | ปานกลาง (เซอร์โว-ไฮดรอลิก: ± 0.01 มม.) | สูง (± 0.001–0.01 มม.) |
| ความเร็ว | เร็วมาก (โดยทั่วไปสูงสุด 3 เมตร/วินาที) | ปานกลาง (0.01–0.5 ม./วินาที) | รวดเร็ว (เฉพาะแอปพลิเคชัน) |
| ประสิทธิภาพการใช้พลังงาน | ต่ำ (ประสิทธิภาพของระบบ 15–30%) | ปานกลาง (40–60%) | สูง (70–90%) |
| ต้นทุนเริ่มต้น | ต่ำ | สูง (ปั๊ม, อ่างเก็บน้ำ, วาล์ว) | ปานกลาง-สูง |
| ความซับซ้อนในการบำรุงรักษา | ต่ำ (FRL unit service) | สูง (ของเหลว ซีล รั่ว) | ต่ำ–Medium |
| ความเหมาะสมของห้องคลีนรูม | ใช่ (พร้อมซีลพิเศษ) | ไม่ (ความเสี่ยงต่อการปนเปื้อนของน้ำมัน) | ใช่ |
| สภาพแวดล้อมที่มีการระเบิด | ใช่ (intrinsically safe) | ใช่ (with care) | ต้องใช้มอเตอร์พิกัด ATEX |
บรรทัดล่าง: เลือกกระบอกลมเมื่อคุณต้องการการเคลื่อนไหวที่รวดเร็ว ทำซ้ำได้ แบบจุดต่อจุดด้วยแรงปานกลางในโรงงานที่มีโครงสร้างพื้นฐานของอากาศอัดอยู่แล้ว เลือกระบบไฟฟ้าเมื่อการวางตำแหน่งที่แม่นยำเป็นสิ่งสำคัญ เลือกไฮดรอลิกเฉพาะเมื่อแรงเกินกว่าที่ระบบนิวแมติกสามารถทำได้ในขนาดรูที่ใช้งานได้จริง
การบำบัดอากาศ: เหตุใดหน่วย FRL จึงไม่เป็นทางเลือกสำหรับกระบอกลม
อากาศอัดจากคอมเพรสเซอร์อุตสาหกรรมทั่วไปประกอบด้วยความชื้น ละอองน้ำมัน เกล็ดท่อ และอนุภาค การป้อนอากาศที่ไม่มีการกรองเข้าไปในกระบอกสูบแอคชูเอเตอร์ลมโดยตรงเป็นสาเหตุเดียวที่พบบ่อยที่สุดของความล้มเหลวในการซีลก่อนกำหนดและการกัดกร่อนของรูเจาะ หน่วย FRL (ตัวกรอง-ตัวควบคุม-ตัวหล่อลื่น) ที่วางอยู่ที่ต้นทางของวงจรกระบอกสูบทุกตัวไม่สามารถต่อรองได้
ตัวกรอง
กำจัดอนุภาคและคอนเดนเสทน้ำออกจากกระแสอากาศอัด ตัวกรองมาตรฐานใช้พิกัดองค์ประกอบ 5–40 ไมครอน สำหรับกระบอกสูบที่บอบบาง (รูขนาดเล็ก ซีลแบบอ่อน) แนะนำให้ใช้ตัวกรองการรวมตัวขนาด 5 ไมครอน เปลี่ยนองค์ประกอบเมื่อแรงดันแตกต่างเกิน 0.05 MPa หรือตามกำหนดการของผู้ผลิต (โดยทั่วไปทุกๆ 6 เดือน)
ความชื้นในอากาศที่ 0.6 MPa และ 20°C: สูงถึง 22 ก./ลบ.ม . เมื่ออากาศนี้ขยายตัวที่กระบอกสูบ อาจมีน้ำสะสมอยู่บนผนังเจาะ ทำให้เกิดสนิมและซีล NBR บวมภายในไม่กี่สัปดาห์ของการทำงานโดยไม่ต้องใช้ตัวกรอง
หน่วยงานกำกับดูแล
ตั้งค่าและรักษาแรงดันใช้งานดาวน์สตรีม โดยไม่คำนึงถึงความผันผวนของแรงดันจ่าย ใช้ตัวควบคุมความแม่นยำ (ความแม่นยำ ±0.01 MPa) สำหรับการใช้งานที่มีความสำคัญต่อแรง หน่วยงานกำกับดูแลทั่วไปรักษา ±0.05 MPa อย่าตั้งค่าแรงดันใช้งานให้สูงกว่าแรงดันสูงสุดของกระบอกสูบ—กระบอกลมอะลูมิเนียมมาตรฐานส่วนใหญ่จะมีพิกัดอยู่ที่ 1.0 MPa; มีขนาดกะทัดรัดบางประเภทถึง 0.7 MPa
เครื่องจ่ายน้ำมันหล่อลื่น (อุปกรณ์เสริม)
ปล่อยละอองน้ำมันละเอียดเข้าสู่กระแสลมเพื่อหล่อลื่นซีลกระบอกสูบและกระบอกสูบ อย่างไรก็ตาม กระบอกลมสมัยใหม่ส่วนใหญ่จากผู้ผลิตรายใหญ่ (SMC, Festo, Parker) ใช้ซีลหล่อลื่นล่วงหน้าและมีอายุการใช้งานยาวนาน และได้รับการจัดอันดับให้ทำงานโดยไม่ต้องใช้สารหล่อลื่น การเพิ่มสารหล่อลื่นลงในกระบอกสูบดังกล่าวสามารถทำได้แต่ไม่จำเป็น และจะลบตัวเลือกในการเดินแบบไม่ใช้สารหล่อลื่น หากใช้น้ำมันหล่อลื่น น้ำมันเทอร์ไบน์ ISO VG 32 หรือเทียบเท่าถือเป็นมาตรฐาน ห้ามใช้สารหล่อลื่นประเภทจาระบีกับเครื่องจ่ายน้ำมันแบบหมอก
มาตรฐานคุณภาพอากาศที่แนะนำสำหรับกระบอกลม
ISO 8573-1:2010 กำหนดระดับคุณภาพอากาศอัด สำหรับกระบอกสูบนิวแมติกมาตรฐาน ISO 8573-1 คลาส 5.4.5 โดยทั่วไปก็เพียงพอแล้ว: ขนาดอนุภาคสูงถึง 40 µm, จุดน้ำค้างแรงดันต่ำกว่า 7°C, ปริมาณน้ำมันต่ำกว่า 25 มก./ลบ.ม. สำหรับกระบอกสูบในห้องคลีนรูมและเกรดอาหาร เป้าหมายคลาส 1.2.1
การบำรุงรักษากระบอกลม: กำหนดการ จุดตรวจสอบ และการแก้ไขปัญหา
กระบอกสูบแอคชูเอเตอร์อากาศที่ได้รับการดูแลอย่างเหมาะสมสามารถทำได้ 50–100 ล้านรอบ ก่อนการยกเครื่องครั้งใหญ่ กระบอกสูบที่ถูกละเลยล้มเหลวในต่ำกว่า 5 ล้าน ความแตกต่างอยู่ที่การบำรุงรักษาอย่างเป็นระบบและการตรวจจับข้อผิดพลาดตั้งแต่เนิ่นๆ
ตารางการบำรุงรักษาตามปกติ
| ช่วงเวลา | งาน | เกณฑ์การยอมรับ |
|---|---|---|
| รายวัน | ตรวจสอบการรั่วไหลของอากาศ ฟิล์มน้ำมันซีลก้าน และท่อระบายคอนเดนเสทบนตัวกรองด้วยสายตา | ไม่มีรอยรั่วที่มองเห็นได้ ฟิล์มน้ำมันบาง ๆ บนก้าน (หากหล่อลื่น) ระบายน้ำไม่เต็ม |
| รายสัปดาห์ | ตรวจสอบระดับน้ำมันหล่อลื่น FRL ตรวจสอบก้านเพื่อดูรอยขีดข่วนและการกัดกร่อน | ระดับน้ำมันสูงกว่าเครื่องหมายขั้นต่ำ พื้นผิวก้านเรียบไม่มีรูพรุน |
| รายเดือน | ตรวจสอบแรงบิดของตัวยึด; ตรวจสอบการปรับเบาะรองนั่ง ทำความสะอาดที่ปัดน้ำฝนก้านภายนอก | รัดที่แรงบิดที่กำหนด ไม่มีเสียงรบกวนจากการสัมผัสโลหะที่ปลายจังหวะ |
| 6 เดือน | เปลี่ยนองค์ประกอบตัวกรอง การวัดความเบี่ยงเบนของก้านวัดพร้อมตัวบ่งชี้การหมุน ตรวจสอบการทำงานของเซ็นเซอร์ | ตัวกรอง element differential pressure under 0.05 MPa; runout under 0.1 mm/100 mm |
| อnual / 10M cycles | การเปลี่ยนชุดซีลแบบเต็ม การตรวจสอบการเจาะ; หล่อลื่นซีลลูกสูบและก้านอีกครั้ง | ผิวสำเร็จของรูเจาะ Ra ≤ 0.8 µm; ไม่มีการให้คะแนน; ซีลทั้งหมดถูกแทนที่ด้วยชุด OEM |
ข้อผิดพลาดและสาเหตุทั่วไป
- อากาศรั่วที่ซีลก้าน: ขอบซีลก้านสึกหรอหรือเป็นรอย ตรวจสอบพื้นผิวก้านเพื่อหารอยขีดข่วน แม้แต่ร่องขนาด 50 ไมครอนก็ทำให้เกิดการรั่วไหลเรื้อรัง เปลี่ยนซีลและตกแต่งใหม่หรือเปลี่ยนแกน
- การขยายเวลาช้าหรือผิดปกติ: การควบคุมการไหลอุดตัน ซีลลูกสูบปนเปื้อน หรือแรงดันจ่ายไม่เพียงพอ ปลดการเชื่อมต่อจากโหลดและทดสอบความเร็วการทำงานอิสระ—หากเป็นปกติ ปัญหาจะเกี่ยวข้องกับโหลดหรือการเชื่อมโยงทางกล
- กระบอกสูบจะไม่ถอยกลับ: วาล์วควบคุมทิศทางทำงานผิดปกติ (ไม่เปลี่ยนเป็นช่องดึงกลับ) แรงดันต้านจากโหลดเกินแรงดึงกลับ หรือลูกสูบติดขัด เช็ควาล์วไฟฟ้าก่อน
- เสียงกระแทกปลายจังหวะมากเกินไป: เข็มเบาะถูกขันออกมากเกินไป (เปิดมากเกินไป) ปรับเข็มทีละน้อยจนกระทั่งเสียงการกระแทกหยุดลง เบาะรองนั่งที่ปรับมากเกินไปจะดักจับอากาศและทำให้สูญเสียแรงเมื่อใกล้สิ้นสุดจังหวะ
- การรั่วไหลภายใน (ลูกสูบบายพาสอากาศ): ซีลลูกสูบสึกหรอ ตรวจจับโดยถอดพอร์ตหนึ่งออกสู่ชั้นบรรยากาศ หากอากาศพัดผ่านโดยอีกพอร์ตหนึ่งมีแรงดัน ซีลลูกสูบจะบายพาส จำเป็นต้องถอดชิ้นส่วนและเปลี่ยนซีล
- การกัดกร่อนของก้าน: ความชื้นในการจ่ายอากาศรวมกับการหล่อลื่น อัปเกรดเป็นตัวกรองการรวมตัวและตรวจสอบจุดน้ำค้าง ระยะสั้น: ทาน้ำมัน VG32 ชั้นบางๆ ด้วยตนเองที่แกนทุกสัปดาห์จนกว่าปัญหาคุณภาพอากาศจะได้รับการแก้ไข
มาตรฐานสากลที่สำคัญสำหรับกระบอกลม
การกำหนดมาตรฐานในกระบอกสูบนิวแมติกช่วยให้มั่นใจถึงความสามารถในการสับเปลี่ยนกันระหว่างผู้ผลิต ลดความยุ่งยากในการจัดการชิ้นส่วนอะไหล่ และกำหนดเกณฑ์คุณภาพขั้นต่ำ มาตรฐานด้านล่างเป็นมาตรฐานที่มีการอ้างอิงมากที่สุดในการจัดซื้อจัดจ้างและวิศวกรรมระดับโลก
มาตรฐานสากลที่โดดเด่นสำหรับกระบอกสูบนิวแมติกทรงกลม กำหนดขนาดรูเจาะ (8–320 มม.) ระยะชักที่เพิ่มขึ้น ขนาดส่วนเชื่อมต่อ (พอร์ต รูยึด เกลียวปลายก้าน) และแรงดันทดสอบ กระบอกสูบที่มีตราสินค้าส่วนใหญ่จาก Festo, SMC, Parker, Bimba และ Aventics เป็นไปตามมาตรฐานนี้ ทำให้สามารถแลกเปลี่ยนมิติระหว่างแบรนด์ได้อย่างแท้จริง
ขยายมาตรฐาน ISO 6431 ไปจนถึงกระบอกสูบโปรไฟล์ (แบบคันบังคับ) ซึ่งมีอุปกรณ์เสริมสำหรับการติดตั้งที่ผู้ผลิตทุกรายที่ปฏิบัติตามข้อกำหนดสามารถใช้แทนกันได้ ขนาดรูเจาะ 32–320 มม. มาตรฐานที่ใช้กันอย่างแพร่หลายสำหรับกระบอกสูบระบบอัตโนมัติทางอุตสาหกรรมทั่วไปทั่วโลก
ครอบคลุมกระบอกสูบขนาดกะทัดรัดที่มีขนาดรูเจาะ 8–100 มม. และลดความยาวโดยรวม ตอบสนองความต้องการที่เพิ่มขึ้นสำหรับแอคทูเอเตอร์แบบประหยัดพื้นที่ในการออกแบบเครื่องจักรที่ทันสมัย โดยไม่กระทบต่อความสามารถในการสับเปลี่ยนกันได้
หลักปฏิบัติด้านความปลอดภัยสำหรับระบบนิวแมติกส์ ครอบคลุมข้อกำหนดด้านการออกแบบ การติดตั้ง และการบำรุงรักษาสำหรับอุปกรณ์นิวแมติกส์ทั้งหมด รวมถึงกระบอกลม กำหนดการลดแรงกดดัน การทำเครื่องหมายแรงดันในการทำงานที่ปลอดภัย และการเข้าถึงการบำรุงรักษา
มาตรฐานเทียบเท่าของอเมริกาครอบคลุมขนาดกระบอกสูบนิวแมติก กระบอกสูบ NFPA มีอินเทอร์เฟซการต่อและการติดตั้งที่แตกต่างกันเล็กน้อยจากกระบอกสูบ ISO ซึ่งเป็นสิ่งสำคัญในการตรวจสอบเมื่อเปลี่ยนส่วนประกอบในเครื่องจักรที่สร้างในอเมริกาเหนือ
การลดต้นทุนอากาศอัด: ประสิทธิภาพการใช้พลังงานสำหรับระบบกระบอกลม
อากาศอัดเป็นรูปแบบพลังงานที่มีราคาแพงที่สุดรูปแบบหนึ่งในการผลิต กระทรวงพลังงานของสหรัฐอเมริกาประเมินว่าระบบอัดอากาศเป็นสาเหตุของ 24% ของไฟฟ้าที่ขับเคลื่อนด้วยมอเตอร์อุตสาหกรรม ในสหรัฐอเมริกา และการรั่วไหลเพียงอย่างเดียวทำให้สูญเสียผลผลิตคอมเพรสเซอร์ถึง 20–30% ในโรงงานทั่วไป การเพิ่มประสิทธิภาพวงจรกระบอกลมเป็นการออกกำลังกายที่ให้ผลตอบแทนสูง
กลยุทธ์การลดพลังงานเชิงปฏิบัติ
- ปรับขนาดรูให้เหมาะสม: กระบอกสูบขนาดใหญ่จะทำให้อากาศเสียในทุกรอบ กระบอกสูบขนาด 100 มม. ใช้อากาศ 4 เท่าของกระบอกสูบขนาด 50 มม. ในจังหวะเดียวกัน คำนวณความต้องการแรงใหม่ด้วยปัจจัยด้านประสิทธิภาพจริงก่อนระบุรูเจาะขนาดใหญ่
- ใช้การลดแรงกดบนระยะชักถอย: หากโหลดแบบดึงกลับต่ำกว่าโหลดแบบขยาย ให้จ่ายแรงดันด้านก้านที่ลดลงโดยใช้ตัวควบคุมรอง เพียงอย่างเดียวนี้สามารถลดการใช้อากาศต่อรอบได้ 15–25% ในการใช้งานแบบ double-acting หลายๆ แบบ
- ลดปริมาตรที่ตายแล้วให้เหลือน้อยที่สุด (ความยาวท่อ): ท่อขนาด 8 มม. ทุกเมตรระหว่างวาล์วและกระบอกสูบจะเพิ่มปริมาตรเสีย 50 ซม. ต่อรอบ วางตำแหน่งวาล์วควบคุมทิศทางให้ใกล้กับพอร์ตกระบอกสูบมากที่สุดเท่าที่จะเป็นไปได้ โดยควรอยู่ห่างออกไปไม่เกิน 300 มม.
- ตรวจสอบและซ่อมแซมรอยรั่วอย่างเป็นระบบ: อ ultrasonic leak detector (e.g., Fluke ii900) can locate leaks as small as 0.1 mm diameter at 0.6 MPa. A 1 mm leak at 0.7 MPa wastes approximately 1.4 m³/h of compressed air—at USD 0.02/m³, that is USD 245/year per leak point.
- พิจารณาวงจรประหยัดอากาศ: ระบบท่อร่วมวาล์วบางระบบช่วยให้อากาศเสียจากจังหวะดึงกลับสามารถรีไซเคิลได้บางส่วนเพื่อจ่ายให้กับจังหวะขยาย ซึ่งช่วยลดการใช้อากาศทั้งหมดได้สูงสุดถึง 30% ในการใช้งานรอบสูง (ที่มา: Festo Energy Efficiency ในระบบนิวแมติก, เอกสารไวท์เปเปอร์ 2022)
คู่มือการซื้อกระบอกสูบตัวกระตุ้นอากาศ: สิ่งที่ต้องตรวจสอบก่อนสั่งซื้อ
การตัดสินใจจัดซื้อกระบอกสูบนิวแมติกมักขับเคลื่อนด้วยราคาโดยไม่ต้องตรวจสอบต้นทุนตลอดอายุการใช้งาน รายการตรวจสอบต่อไปนี้ครอบคลุมรายละเอียดทางเทคนิคที่สำคัญซึ่งแยกข้อกำหนดที่คุ้มต้นทุนออกจากปัญหายุ่งยากในการบำรุงรักษาในอนาคต
ยืนยันขนาดกระบอกสูบและระยะชัก
ตรวจสอบว่าเจาะและระยะชักตรงกับความต้องการด้านแรงและการเคลื่อนที่ของคุณ หลังจากใช้ปัจจัยด้านประสิทธิภาพและความปลอดภัยแล้ว ตรวจสอบระยะชักสูงสุดที่มีสำหรับการเจาะเฉพาะเจาะจง การเคลื่อนตัวที่ยาวขึ้นอาจต้องสั่งพิเศษหรือรูปแบบที่แนะนำ
ระบุวัสดุซีล
ซีล NBR เริ่มต้นครอบคลุมการใช้งานส่วนใหญ่ สำหรับอุณหภูมิที่สูงกว่า 80°C ให้ระบุ FKM; สำหรับการสัมผัสกับอาหารระบุ EPDM หรือ PTFE; สำหรับความเย็นจัด (ต่ำกว่า −20°C) ให้ระบุโพลียูรีเทนหรือซิลิโคน วัสดุซีลมักจะสามารถกำหนดค่าได้ ณ เวลาที่สั่งซื้อโดยไม่มีการลงโทษจากผู้ผลิตรายใหญ่
ตรวจสอบขนาดพอร์ตและประเภทเธรด
กระบอกสูบ ISO 6431 ใช้พอร์ตเมตริก (M5, G1/8, G1/4, G3/8, G1/2) กระบอกสูบ NFPA ใช้พอร์ต NPT หากโรงงานของคุณใช้ระบบท่อ NPT ที่มีอยู่ การระบุประเภทเกลียวที่ไม่ถูกต้องหมายความว่าข้อต่อทุกตัวจำเป็นต้องมีอะแดปเตอร์ที่ไม่ตรงกัน ซึ่งเป็นต้นทุนที่ซ่อนอยู่ซึ่งจะเพิ่มขึ้นอย่างรวดเร็วใน 50 กระบอกสูบ
ตรวจสอบความเข้ากันได้ของเซ็นเซอร์
หากคุณต้องการการตรวจจับตำแหน่ง ให้ยืนยันว่ากระบอกกระบอกสูบมีช่องติดตั้งสวิตช์ที่ใช้ร่วมกันได้ (ช่อง T, ช่อง C หรือแคลมป์รัดสาย) และเซ็นเซอร์ที่คุณเลือก (NPN/PNP, 2 สาย/3 สาย, DC/AC) ตรงกับโมดูลอินพุต PLC ความล่าช้าในการบูรณาการหลายอย่างเกิดขึ้นจากความไม่เข้ากันของช่องเซ็นเซอร์กับกระบอกสูบที่พบในการติดตั้ง
ยืนยันประเภทเบาะ
เบาะรองนั่งแบบปรับได้เป็นแบบมาตรฐานตั้งแต่รูเจาะ 32 มม. ขึ้นไปสำหรับกระบอก ISO ส่วนใหญ่ กระบอกสูบไม่มีเบาะ (NC) มีไว้สำหรับการใช้งานช่วงชักสั้นที่รวดเร็วมาก โดยที่โช้คอัพภายนอกจะจัดการกับการชะลอความเร็วที่ปลายจังหวะ ระบุ NC เฉพาะเมื่อคุณคำนึงถึงการชะลอตัวในระดับระบบเท่านั้น
พิจารณาต้นทุนตลอดอายุการใช้งาน ไม่ใช่ราคาต่อหน่วย
กระบอกลมที่ไม่มีชื่อที่ 40% ของราคาเทียบเท่ากับ SMC หรือ Festo อาจมีอายุซีล 2–5 ล้านรอบ เทียบกับ 20–50 ล้านสำหรับทางเลือกที่มีตราสินค้า ในการสมัคร 10 รอบ/นาที จะมีการทดแทนทุกๆ 3–4 เดือน เทียบกับทุกๆ 3–5 ปี พิจารณาต้นทุนการหยุดทำงาน แรงงาน และสินค้าคงคลังอะไหล่ก่อนตัดสินใจราคาเพียงอย่างเดียว
