ZP Series ถ้วยดูดสุญญากาศขนาดเล็กและสั้น ผู้จัดจำหน่าย

บ้าน / สินค้า / ส่วนประกอบสูญญากาศ / ถ้วยดูดสูญญากาศ / ถ้วยดูดสุญญากาศขนาดเล็กและสั้นซีรีส์ ZP พร้อมอะแดปเตอร์และขายึดบัฟเฟอร์ / ZP Series ถ้วยดูดสุญญากาศขนาดเล็กและสั้น

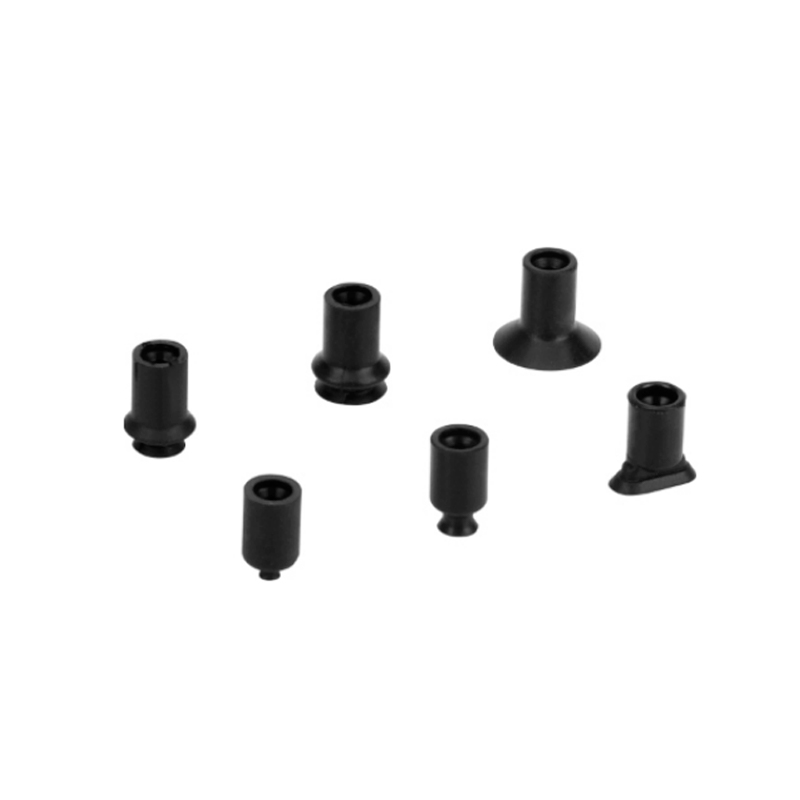

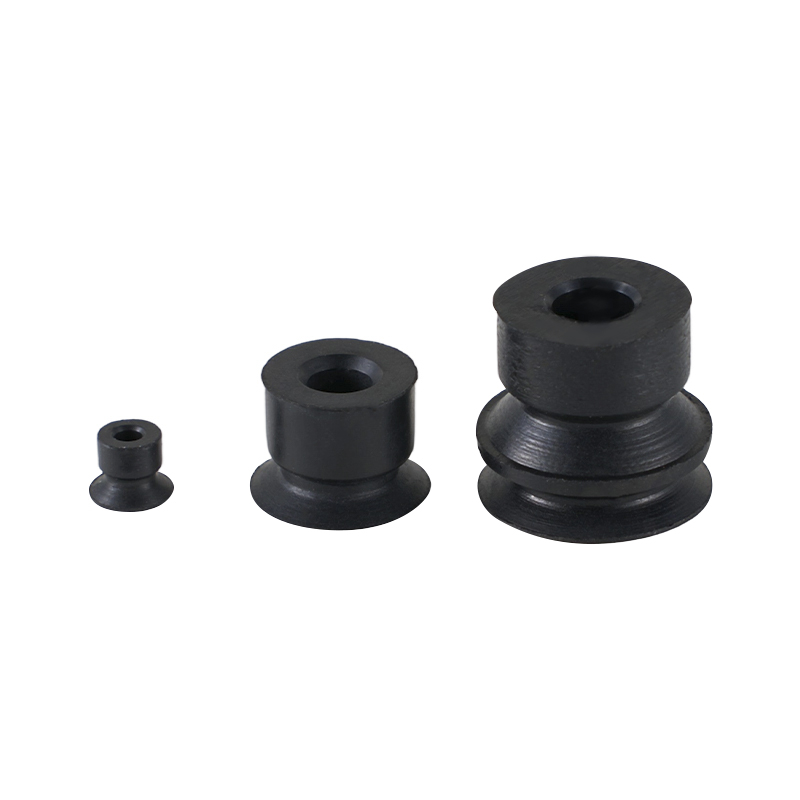

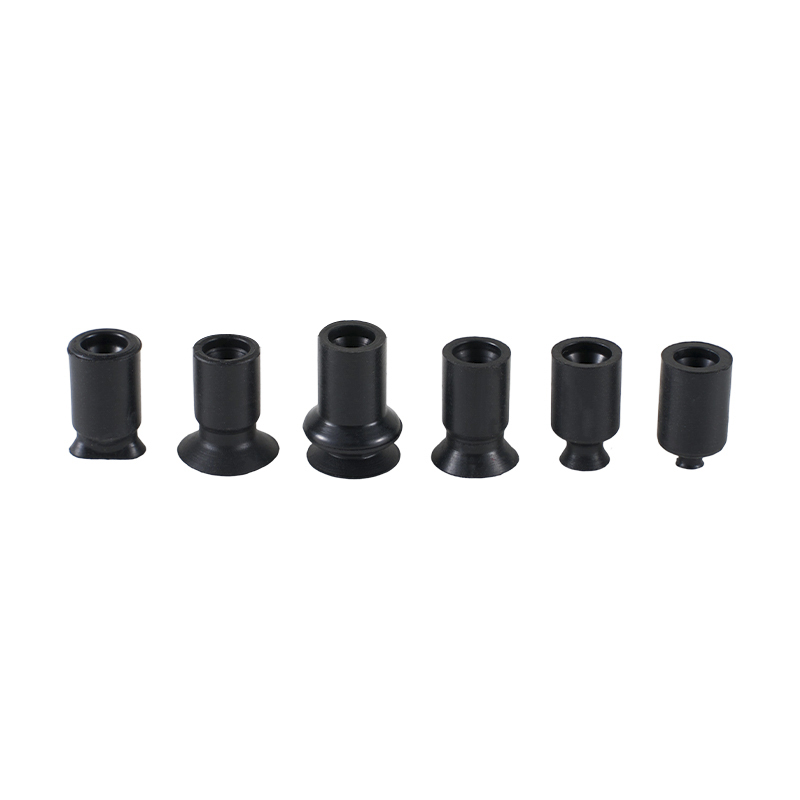

ZP Series ถ้วยดูดสุญญากาศขนาดเล็กและสั้น ZP Series ถ้วยดูดสุญญากาศขนาดเล็กและสั้น ZP Series ถ้วยดูดสุญญากาศขนาดเล็กและสั้น ZP Series ถ้วยดูดสุญญากาศขนาดเล็กและสั้น
  • ZP Series ถ้วยดูดสุญญากาศขนาดเล็กและสั้น
  • ZP Series ถ้วยดูดสุญญากาศขนาดเล็กและสั้น
  • ZP Series ถ้วยดูดสุญญากาศขนาดเล็กและสั้น
  • ZP Series ถ้วยดูดสุญญากาศขนาดเล็กและสั้น
ถ้วยดูดสุญญากาศขนาดเล็กและสั้นซีรีส์ ZP พร้อมอะแดปเตอร์และขายึดบัฟเฟอร์

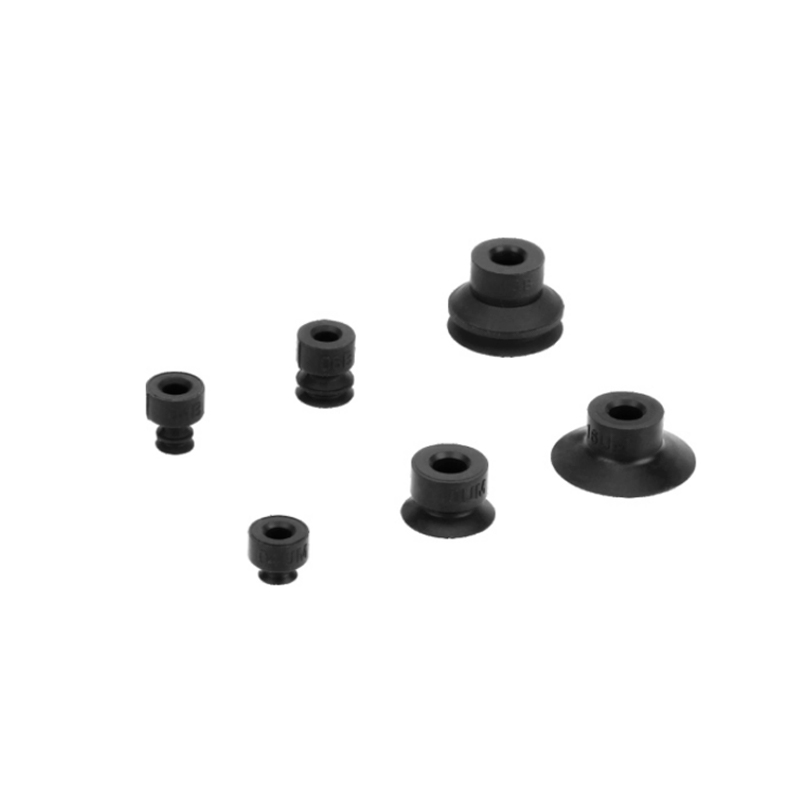

ZP Series ถ้วยดูดสุญญากาศขนาดเล็กและสั้น

ถ้วยดูดสูญญากาศขนาดเล็กและสั้นซีรีส์ ZP เป็นองค์ประกอบการดูดประสิทธิภาพสูงที่ออกแบบมาสำหรับสถานการณ์ที่มีพื้นที่จำกัด ด้วยโครงสร้างที่กะทัดรัด ประเภทที่หลากหลาย และความสามารถในการปรับเปลี่ยนได้แบบสากล จึงมีการใช้กันอย่างแพร่หลายในด้านอุตสาหกรรม เช่น การประกอบที่แม่นยำ และการขนถ่ายวัสดุขนาดเล็ก

คุณสมบัติผลิตภัณฑ์
1. การออกแบบที่กะทัดรัดและสั้น: ซีรีส์ C-ZP ใช้โครงสร้างที่สั้นเป็นพิเศษ ซึ่งช่วยประหยัดพื้นที่ในการติดตั้งได้อย่างมาก และเหมาะอย่างยิ่งสำหรับความต้องการในการดูดสุญญากาศของหุ่นยนต์ส่วนปลายหุ่นยนต์หรือพื้นที่ทำงานขนาดเล็ก

2. การเลือกประเภทที่หลากหลาย: รูปร่างและโครงสร้าง: มีดีไซน์ที่หลากหลาย เช่น แบบบางกลม (UT), แบบริบ (CT), แบบวงรี (U), แบบเรียบ (UA), แบบมีร่อง (UM) และแบบเบลโลว์แบบหลายขั้น (แบบเบลโลว์ 3 ระดับ)

3. ความคุ้มครองขนาด: ข้อมูลจำเพาะเส้นผ่านศูนย์กลางครอบคลุม 02, 04, 06, 08, 10, 13, 16 มม. ฯลฯ เพื่อตอบสนองความต้องการในการดูดตั้งแต่ส่วนประกอบขนาดเล็กไปจนถึงวัสดุขนาดเล็กและขนาดกลาง

4. การปรับตัวแบบสากล: รองรับการติดตั้งอะแดปเตอร์สากลในเส้นผ่านศูนย์กลางต่างๆ ลดแรงกดดันในคลังอุปกรณ์เสริม และลดต้นทุนการบำรุงรักษาอุปกรณ์และการจัดการ

5. การปรับตัวของวัสดุ: มีตัวเลือกวัสดุให้เลือกสองแบบ: ยางไนไตรล์ (NBR) และยางซิลิโคน ซึ่งเหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมทั่วไปและสถานการณ์ที่ต้องการความสะอาดหรือการทนต่ออุณหภูมิสูง

อีเมล: manager@cktworld.com
ดาวน์โหลด
ก่อนหน้า：ถ้วยดูดสุญญากาศขนาดเล็กซีรีส์ ZP พร้อมอะแดปเตอร์และขายึดบัฟเฟอร์
ถัดไป：ไม่มีบทความถัดไป

  • ● เพิ่ม ยูทาห์ แบบบางและแบบบางพร้อมซี่โครง กะรัต(10,13,16) จำนวน 6 แบบ
    ● เพิ่มประเภทวงรี 3 ประเภท U (2*4,3.5*7,4*10)
    ● ใช้ได้กับขนาดอะแดปเตอร์

    เส้นผ่านศูนย์กลางของแผ่น

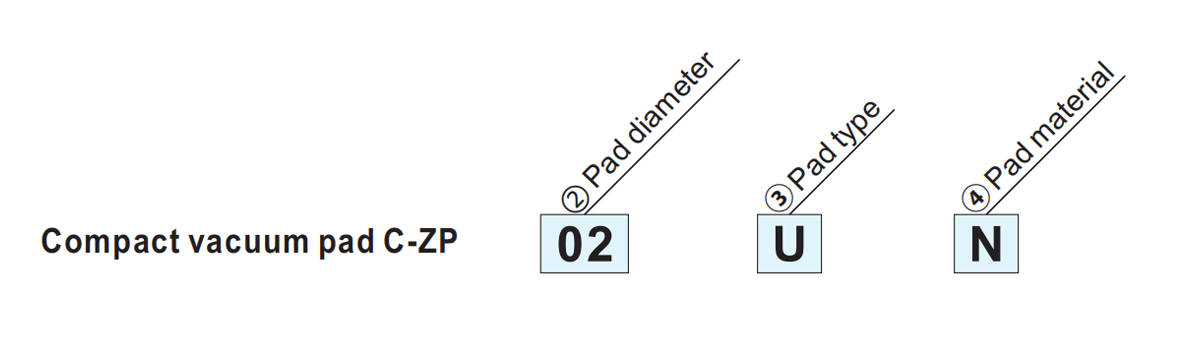

    ②เส้นผ่านศูนย์กลางของแพด/ประเภทของแพด☆ 02 04 06 08 10 13 16 2004 3507 4010 ④วัสดุ*  □
    Ø2 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 2×4 3.5×7 4×10 N เอ็นบีอาร์
    ชนิดแบนวงรี S ยางซิลิโคน

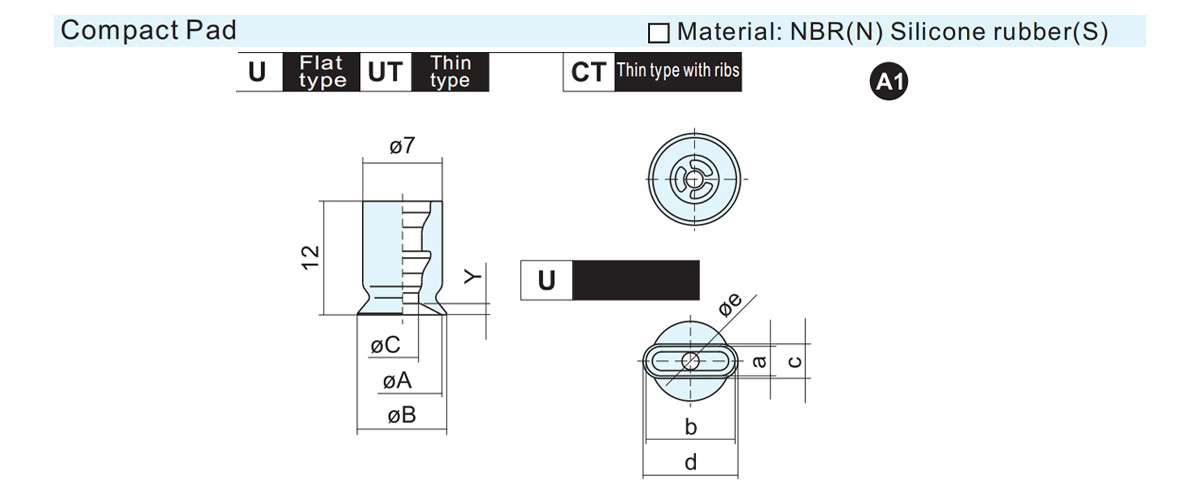

    A1 U แบน ● ● ● ● - - - ● ● ● *อ้างอิงถึงหน้า 4 สำหรับ
    วัสดุแผ่น
    UT แบนบาง - - - - ● ● ● - - -
    CT แบนบาง with ribs - - - - ● ● ● - - -
    A2 B เครื่องเป่าลม - - ● ● - - - - - -
    A3 J เครื่องเป่าลม 3 ระดับ - - ● - - - - - - -

    รุ่นประเภทวงรี a b C d เออ Y น้ำหนัก
    C-ZP2004U□ 2 4 2.6 4.6 1.2 0.3 0.4
    C-ZP3507U□ 3.5 7 4.3 7.8 1.8 0.5
    C-ZP4010U□ 4 10 5 11 2 0.8

    รุ่น ØA ØB Øค Y น้ำหนัก
    C-ZP02U□ 2 2.6 1.2 0.8 0.4
    C-ZP04U□ 4 4.8 1.6
    C-ZP06U□ 6 7 2.5
    C-ZP08U□ 8 9 1
    C-ZP10UT□ 10 11
    C-ZP13UT□ 13 14 1.5 0.5
    C-ZP16UT□ 16 17 0.6
    C-ZP10CT□ 10 11 0.8 0.4
    C-ZP13CT□ 13 14 1 0.5
    C-ZP16CT口 16 17 0.6

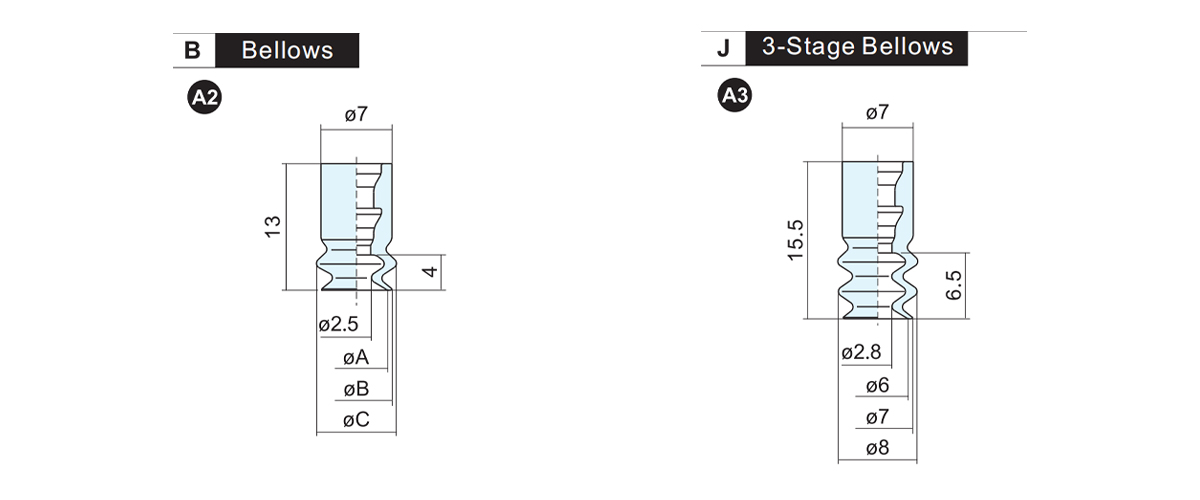

    เครื่องเป่าลม เครื่องเป่าลม 3 ระดับ
    รุ่น ØA ØB Øค น้ำหนัก รุ่น น้ำหนัก
    C-ZP06B□ 6 7 9.1 0.4 C-ZP06J□ -
    C-ZP08B□ 8 9 10.1

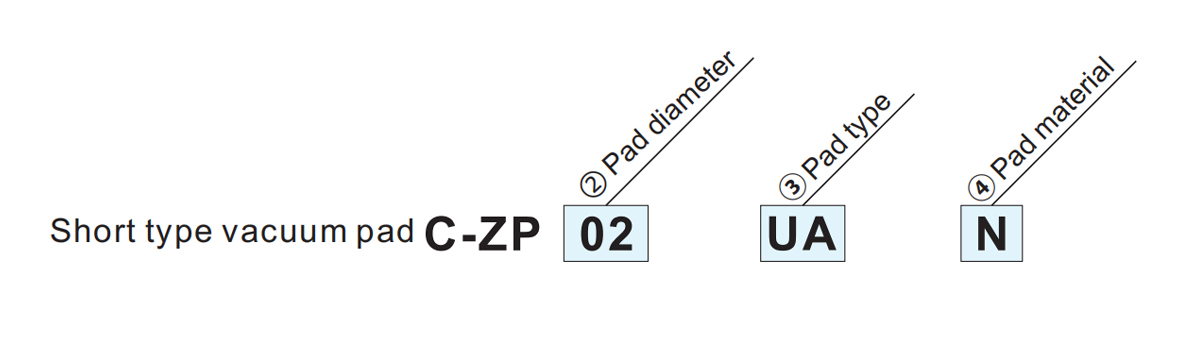

    ②เส้นผ่านศูนย์กลางของแป้น ○/
    3.ประเภทแพด☆     		B1 ค* ด* ④)วัสดุ*         □
    015 02 035 04 06 08 10 13 16 N เอ็นบีอาร์
    Ø1.5 Ø2 Ø3.5 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 S ยางซิลิโคน
    ยูเอ แบน type ● ● ● - - - - - - *อ้างอิงถึงหน้า 4 สำหรับ
    วัสดุแผ่น
    อืม ชนิดปลูกมีซี่โครง - - - ● ● ● ● ● ●
    ปริญญาตรี เครื่องเป่าลม - - - ● ● ● ● ● ●

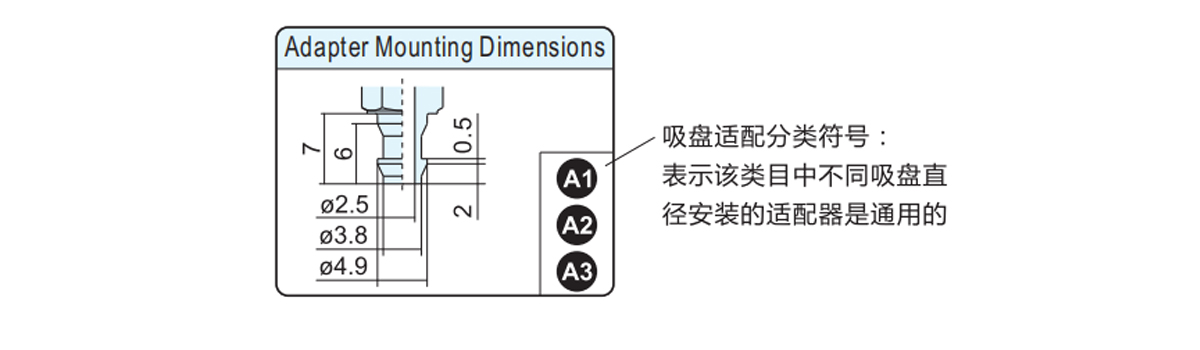

    * ตัวอักษรเดียวกันที่จุดเริ่มต้นระบุว่าอะแดปเตอร์เป็นแบบสากล.

    ● เพิ่ม Flat type UA(1.5,2,3.5) 3 ประเภท
    ● เพิ่มประเภท Grovve 6 ประเภทพร้อมซี่โครง UM(4016)
    ● เพิ่มเครื่องเป่าลม BA(4-16) จำนวน 6 ประเภท

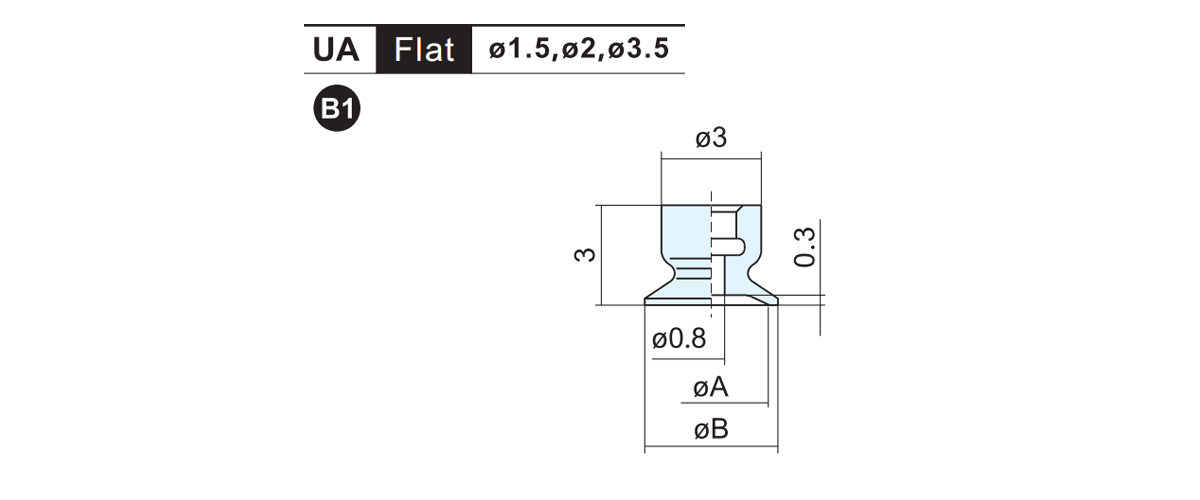

  • หมายเลขชิ้นส่วน ØA ØB น้ำหนัก
    C-ZP015UA□ 1.5 2 0.1
    C-ZP02UA□ 2 2.5
    C-ZP035UA□ 3.5 4

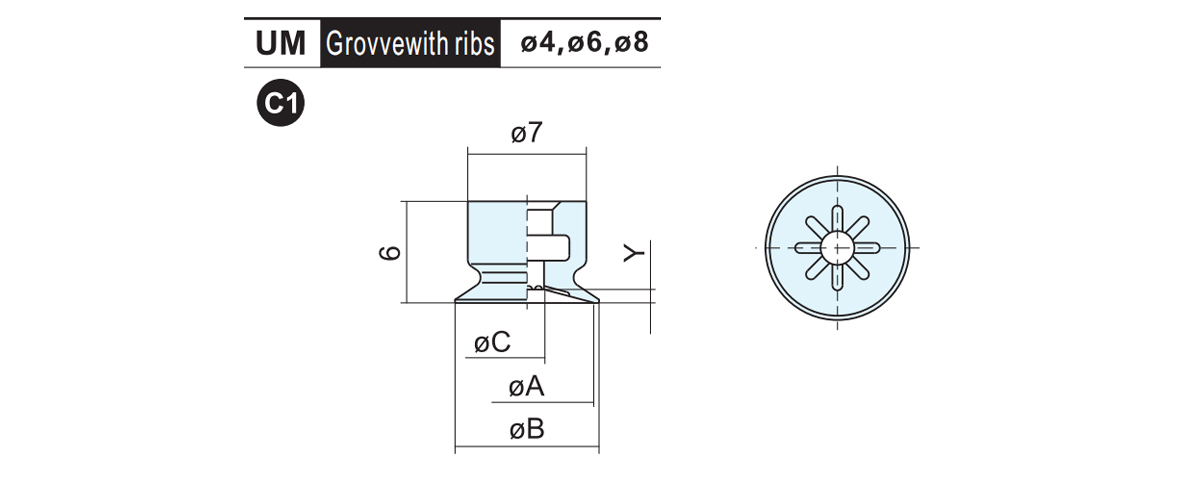

    หมายเลขชิ้นส่วน ØA ØB Øค Y น้ำหนัก
    C-ZP04UM□ 4 4.5 1.2 0.5 0.3
    C-ZP06UM□ 6 6.5 2 0.8
    C-ZP08UM□ 8 8.5

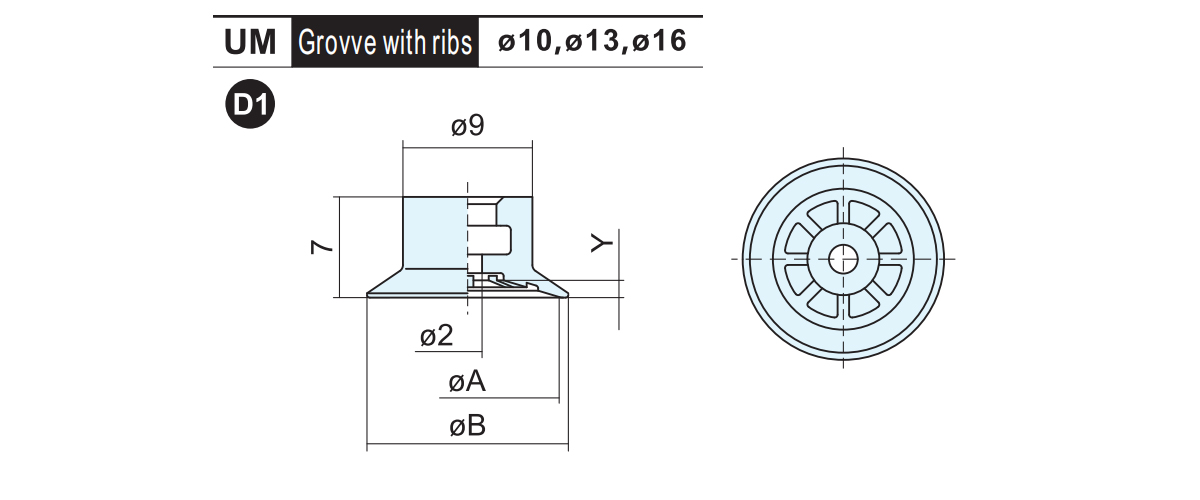

    หมายเลขชิ้นส่วน ØA ØB Y น้ำหนัก
    C-ZP10UM□ 10 11 1 0.6
    C-ZP13UM□ 13 14 1.2 0.7
    C-ZP16UM□ 16 17 0.8

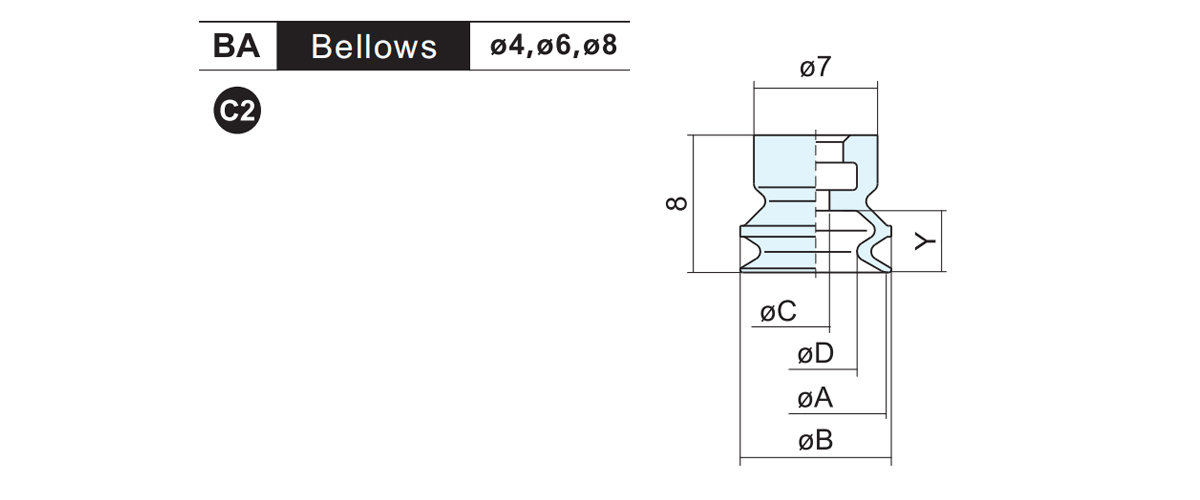

    หมายเลขชิ้นส่วน ØA ØB Øค ØD Y น้ำหนัก
    C-ZP04BA□ 4 4.5 1.8 1.8 2.2 0.3
    C-ZP06BA□ 6 7 2 3.4 3
    C-ZP08BA□ 8 9 5.2 0.4

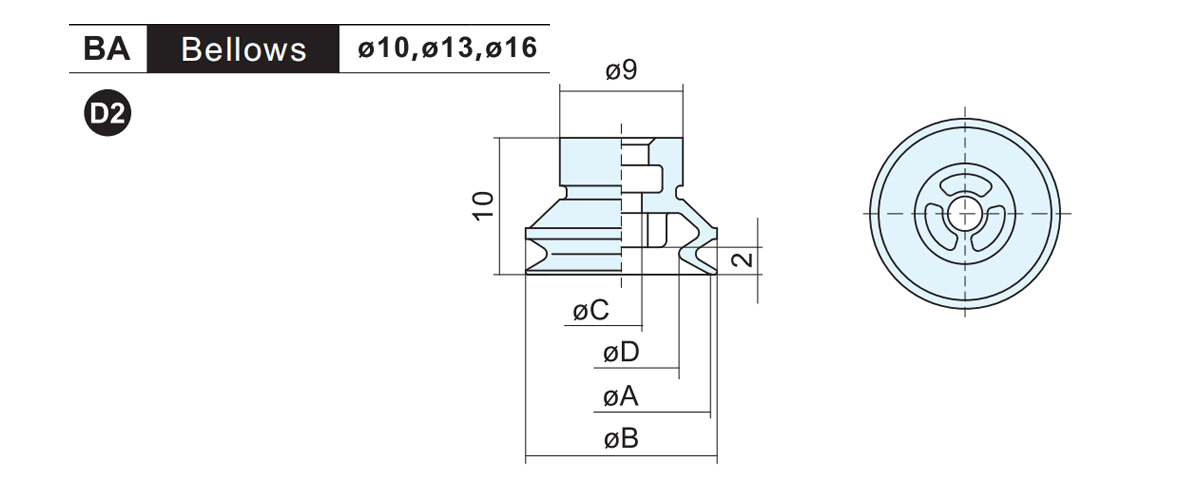

    หมายเลขชิ้นส่วน ØA ØB Øค ØD น้ำหนัก
    C-ZP10BA□ 10 11 2 6 0.8
    C-ZP13BA□ 13 14 3 8.4 1.0
    C-ZP16BA□ 16 17 11.4 1.1

    หมายเลขชิ้นส่วน A B Øค D E L น้ำหนัก
    ZPRS-04-A5 M5×0.8 20.6 4 4 7 46 17.8
    ZPRS-06-A5 21.6 6 18.3
    ZPRS-04-A6 M6×1.0 20.6 4 3 8 51 18.5
    ZPRS-06-A6 21.6 6 19.2

    หมายเลขชิ้นส่วน A B Øค D น้ำหนัก
    ZPRS-04-B4 M4×0.7 20.6 4 4 12.2
    ZPRS-06-B4 21.6 6 12.7
    ZPRS-04-B5 M5×0.8 20.6 4 5 11.6
    ZPRS-06-B5 21.6 6 12.5
    ZPRS-04-B6 M6×1.0 20.6 4 6 11
    ZPRS-06-B6 21.6 6 12

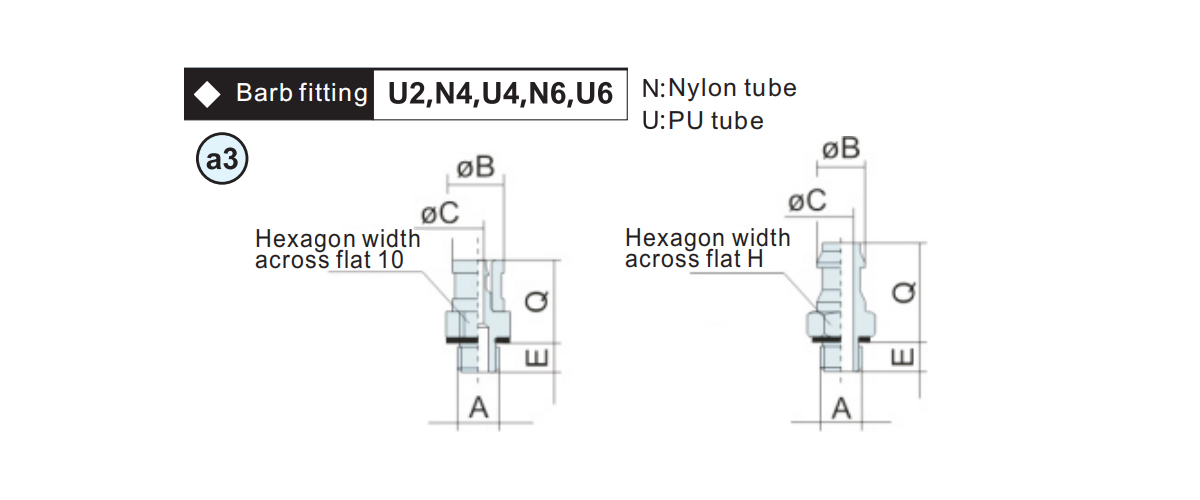

    หมายเลขชิ้นส่วน A ØB Øค E H Q น้ำหนัก
    M-3AU2 M3×0.5 4 0.9 2.5 4.5 6.5 0.7
    เอ็ม-5AU2 M5×0.8 3 7 1.5
    M-3AU4 M3×0.5 3.4 1.2 2.5 5 7.5 0.7
    M-5AN4 M5×0.8 2.8 1.8 3 7 5 1.6
    M-5AU4 3.4
    M-5AN6 4.5 2.5 7 1.7
    M-5AU6 4.95 1.8

    หมายเลขชิ้นส่วน ØD L น้ำหนัก
    ZPEA-B5-A12 - 20.5 15
    ZPEA-04-A12 4 23.5 17
    ZPEA-06-A12 6 23.7 15

    ØD หมายเลขชิ้นส่วน A ØB E H Q น้ำหนัก
    3 KJH03-M3-B M3×0.5 1.5 2.5 7 13.7 2.2
    KJH03-M5-B M5×0.8 2.5 3 2
    3.2 KJH23-M3-B M3×0.5 1.5 2.5 1.8
    KJH23-M5-B M5×0.8 2.5 3 1.6
    4 KJH04-M3-B M3×0.5 1.5 2.5 8 2
    KJH04-M5-B M5×0.8 2.5 3 2.4
    6 KJH06-M5-B 10 14.7 3.4

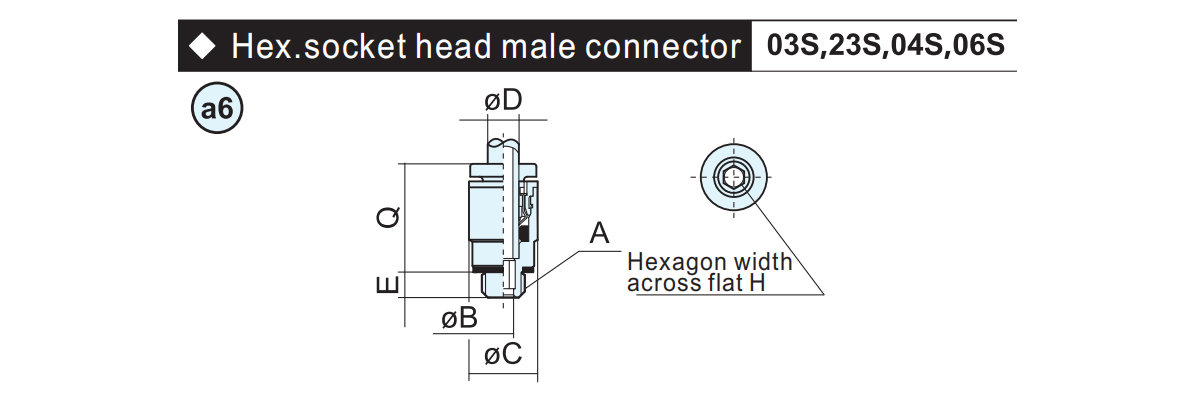

    ØD หมายเลขชิ้นส่วน A ØB Øค E H Q น้ำหนัก
    3 KJS03-M3-B M3×0.5 1.5 7 2.5 1.5 13.7 1.4
    KJS03-M5-B M5×0.8 2 3 2 16.6 2
    3.2 KJS23-M3-B M3×0.5 1.5 2.5 1.5 13.7 1.4
    KJS23-M5-B M5×0.8 2 3 2 16.6 2.2
    4 KJS04-M3-B M3×05 1.5 8 2.5 1.5 13.7 1.6
    KJS04-M5-B M5×0.8 2.5 3 2.5 15.6 2.6
    6 KJS06-M5-B 10 16.4 3.2

    อะแดปเตอร์หมายเลขชิ้นส่วน A B C L น้ำหนัก แพ้ดที่ใช้งานได้
    ZPT1-A4 - - - - 1.1 เอ 1 เอ 2 เอ 3
    ZPT1-A5 M5×0.8 7 3 14 2.3
    ZPT1-A6 M6×1.0 8 4 15 3

    อะแดปเตอร์หมายเลขชิ้นส่วน. A B น้ำหนัก แพ้ดที่ใช้งานได้
    ZPT1-B4 M4×0.7 4 2.9 เอ 1 เอ 2 เอ 3
    ZPT1-B5 M5×0.8 5 2.7

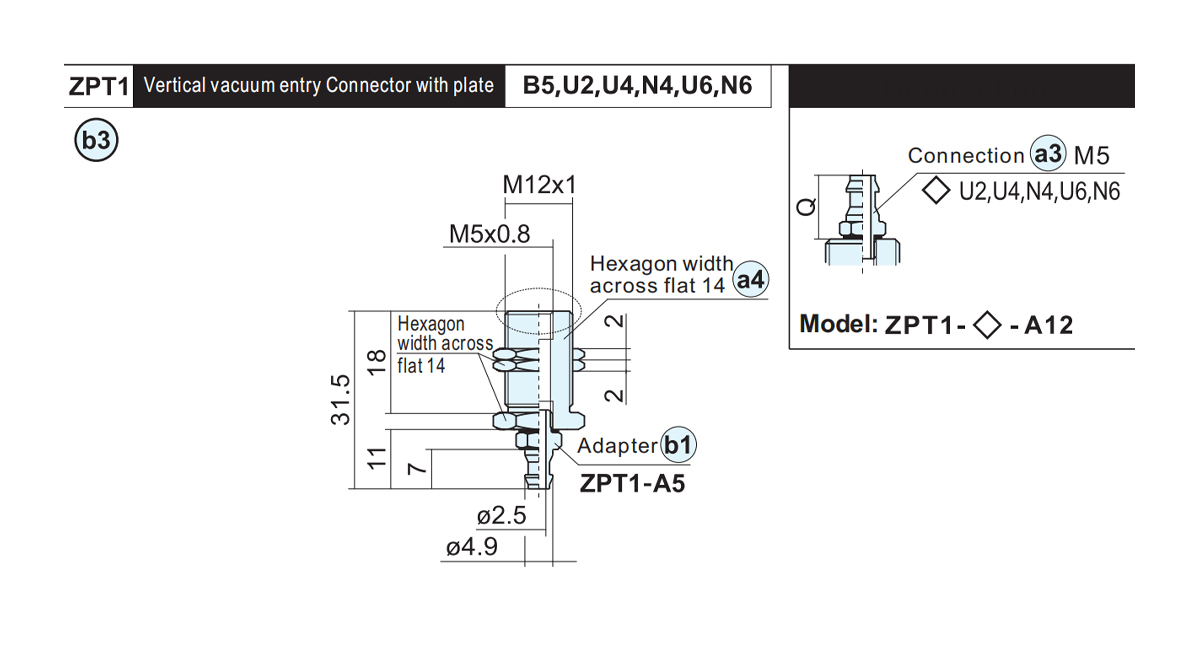

    อะแดปเตอร์หมายเลขชิ้นส่วน น้ำหนัก หมายเลขชิ้นส่วนการเชื่อมต่อ แพ้ด บังคับ
    ZPT1-B5-A12 17 ZPEA-B5-A12 เอ 1 เอ 2 เอ 3

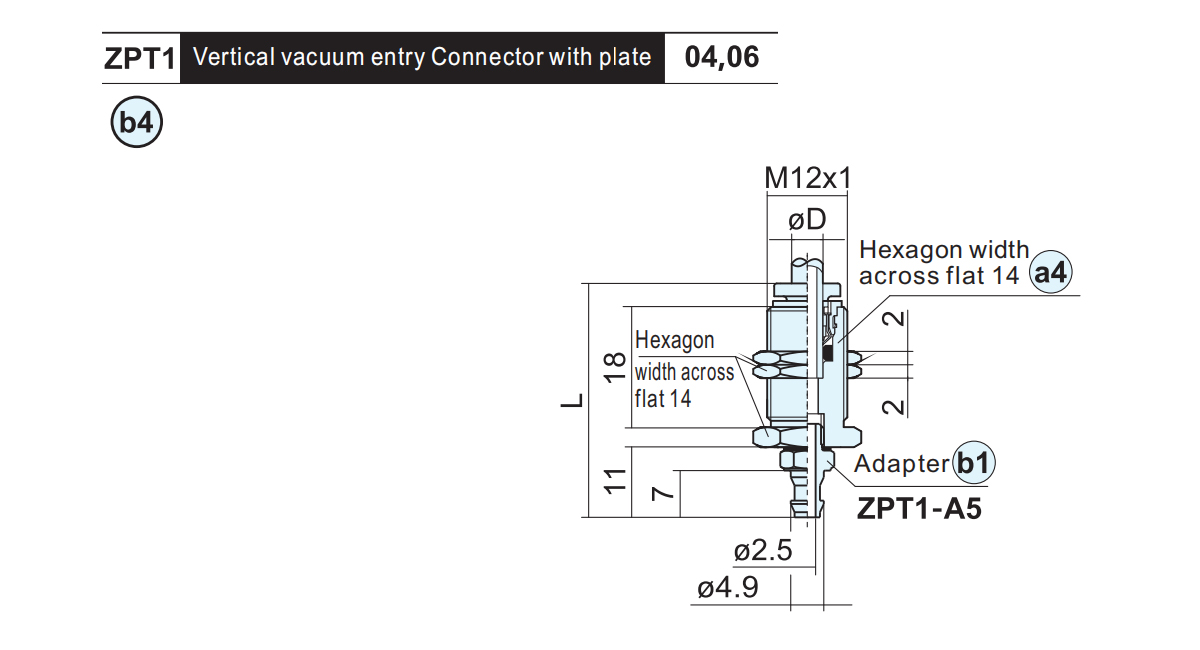

    อะแดปเตอร์หมายเลขชิ้นส่วน. ØD L น้ำหนัก หมายเลขชิ้นส่วนการเชื่อมต่อ แพ้ดที่ใช้งานได้
    ZPT1-04-A12 4 34.5 19 ZPEA-04-A12 เอ 1 เอ 2 เอ 3
    ZPT1-06-A12 6 34.7 17 ZPEA-06-A12

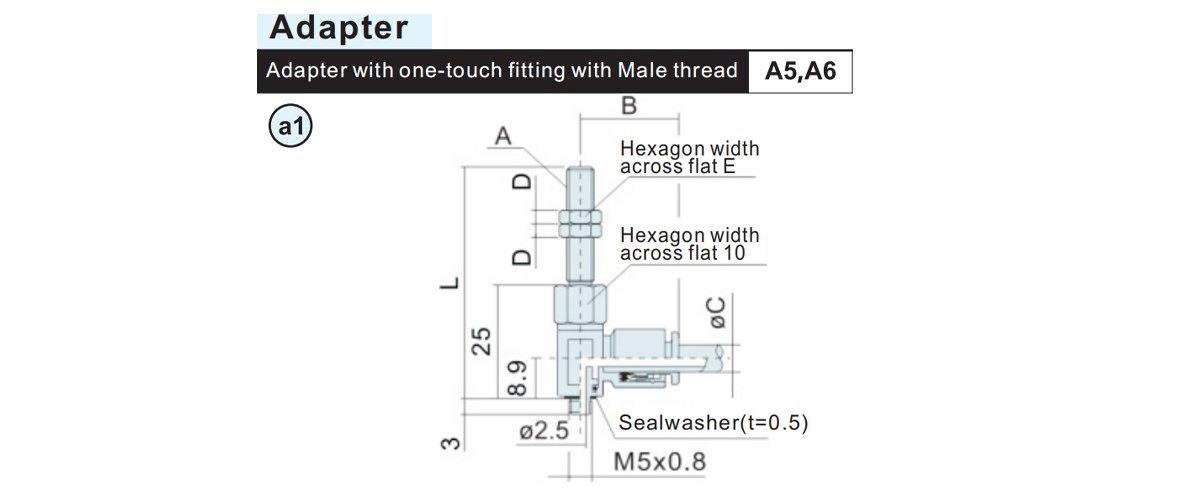

    อะแดปเตอร์หมายเลขชิ้นส่วน. A B Øค D E L น้ำหนัก หมายเลขชิ้นส่วนการเชื่อมต่อ แพ้ดที่ใช้งานได้
    ZPR1-04-A5 M5×0.8 20.6 4 4 7 60.5 20.5 ZPRS-04-A5 เอ 1 เอ 2 เอ 3
    ZPR1-06-A5 21.6 6 21 ZPRS-06-A5
    ZPR1-04-A6 M6×1.0 20.6 4 3 8 65.5 21.2 ZPRS-04-A6
    ZPR1-06-A6 21.6 6 21.9 ZPRS-06-A6

    อะแดปเตอร์หมายเลขชิ้นส่วน. A B C D น้ำหนัก หมายเลขชิ้นส่วนการเชื่อมต่อ แพ้ดที่ใช้งานได้
    ZPR1-04-B4 M4×0.7 20.6 4 4 14.9 ZPRS-04-B4 เอ 1 เอ 2 เอ 3
    ZPR1-06-B4 21.6 6 15.4 ZPRS-06-B4
    ZPR1-04-B5 M5×0.8 20.6 4 5 14.3 ZPRS-04-B5
    ZPR1-06-B5 21.6 6 15.2 ZPRS-06-B5

    อะแดปเตอร์หมายเลขชิ้นส่วน. A D E L น้ำหนัก แพ้ดที่ใช้งานได้
    ZPY1-B5-A5 M5×0.8 4 7 45 14.5 เอ 1 เอ 2 เอ 3
    ZPY1-B5-A6 M6×1.0 3 8 50 15.1

    อะแดปเตอร์หมายเลขชิ้นส่วน. A B น้ำหนัก แพ้ดที่ใช้งานได้
    ZPY1-B5-B4 M4×0.7 4 8.8 เอ 1 เอ 2 เอ 3
    ZPY1-B5-B5 M5×0.8 5 8.3

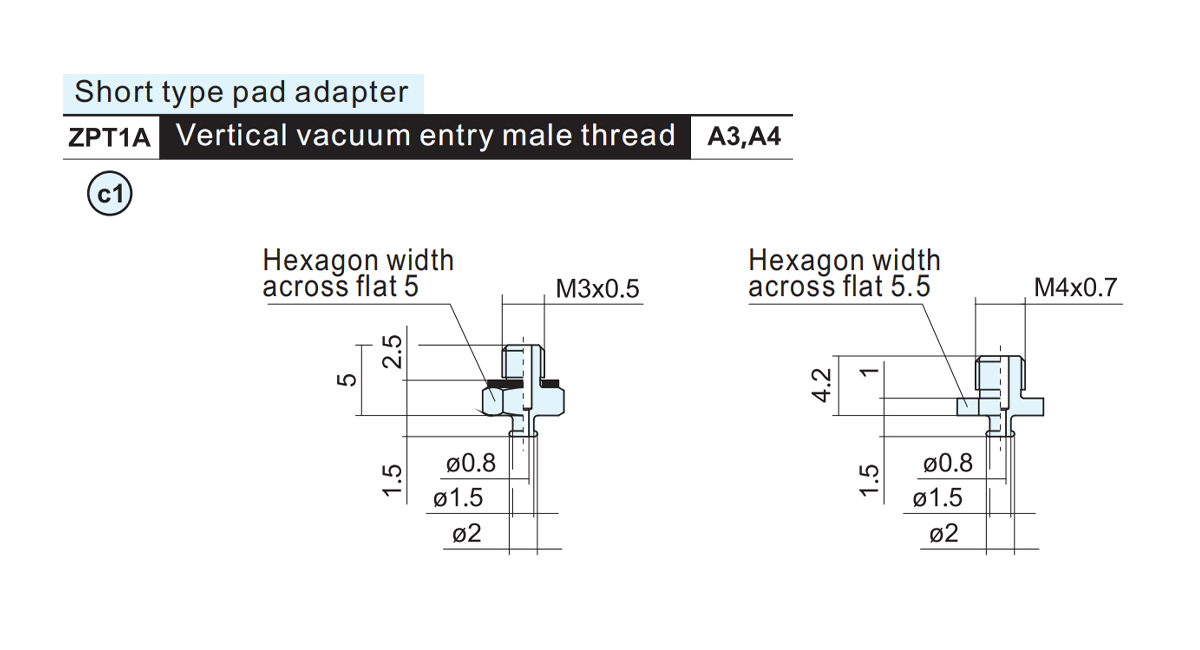

    อะแดปเตอร์หมายเลขชิ้นส่วน น้ำหนัก เบาะที่ใช้งานได้
    ZPT1A-A3 0.4 B1
    ZPT1A-A4 0.4

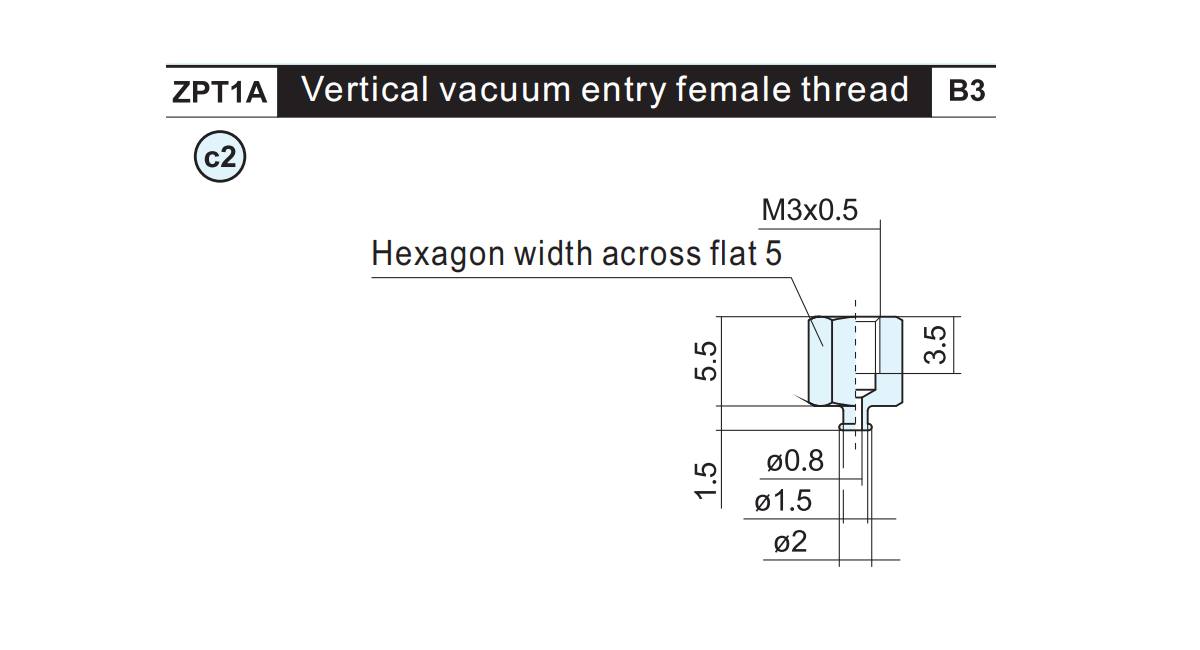

    อะแดปเตอร์หมายเลขชิ้นส่วน น้ำหนัก เบาะที่ใช้งานได้
    ZPT1A-B3 0.8 B1

    อะแดปเตอร์หมายเลขชิ้นส่วน. น้ำหนัก เบาะที่ใช้งานได้
    ZPT1A-B3-A6 2.4 B1

    อะแดปเตอร์หมายเลขชิ้นส่วน. น้ำหนัก แพ้ดที่ใช้งานได้

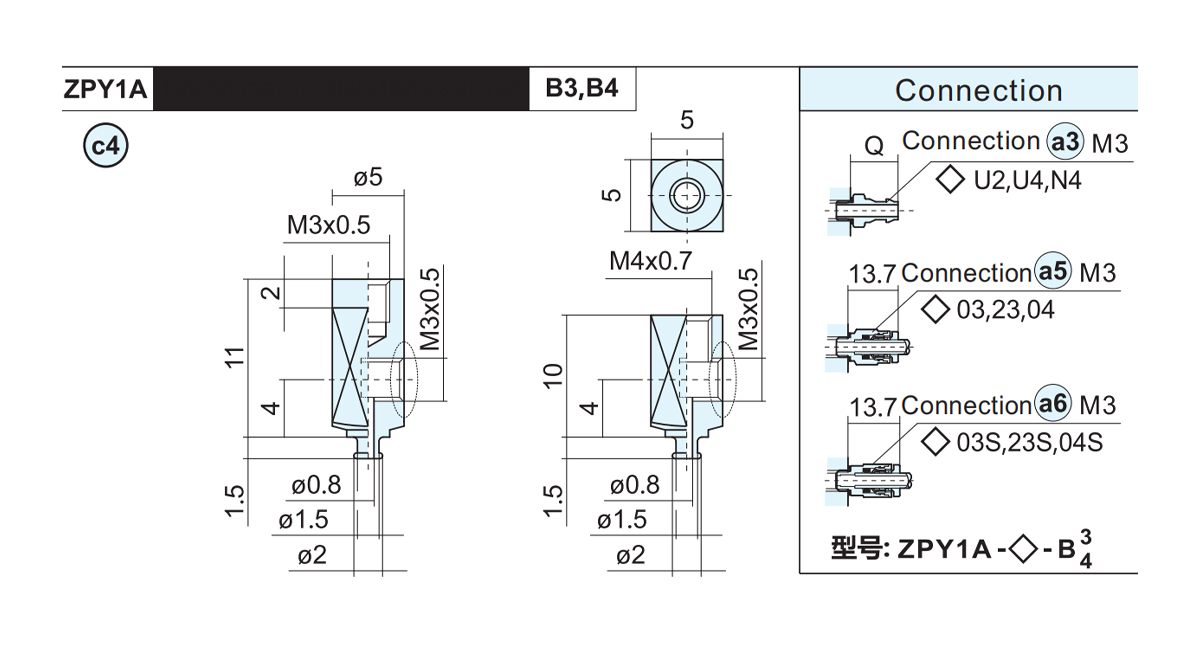

    ZPY1A-B3-B3 1.6 B1
    ZPY1A-B3-B4 1.4

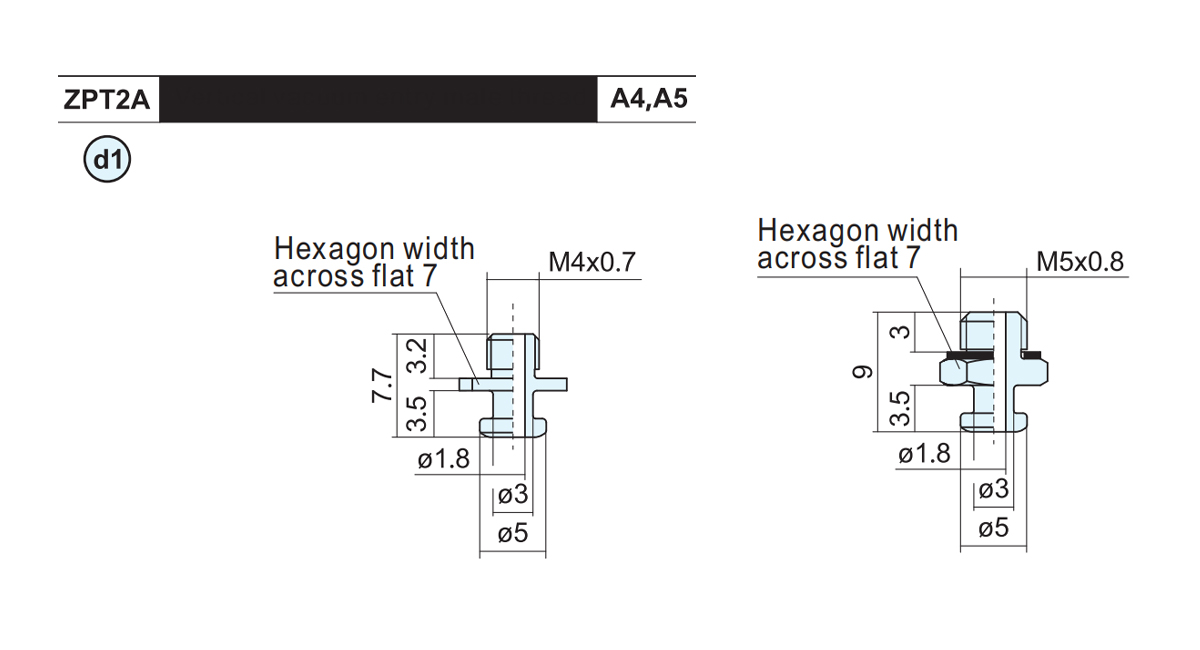

    อะแดปเตอร์หมายเลขชิ้นส่วน น้ำหนัก แพ้ดที่ใช้งานได้
    ZPT2A-A4 0.7 ซี1 ซี2
    ZPT2A-A5 1.5

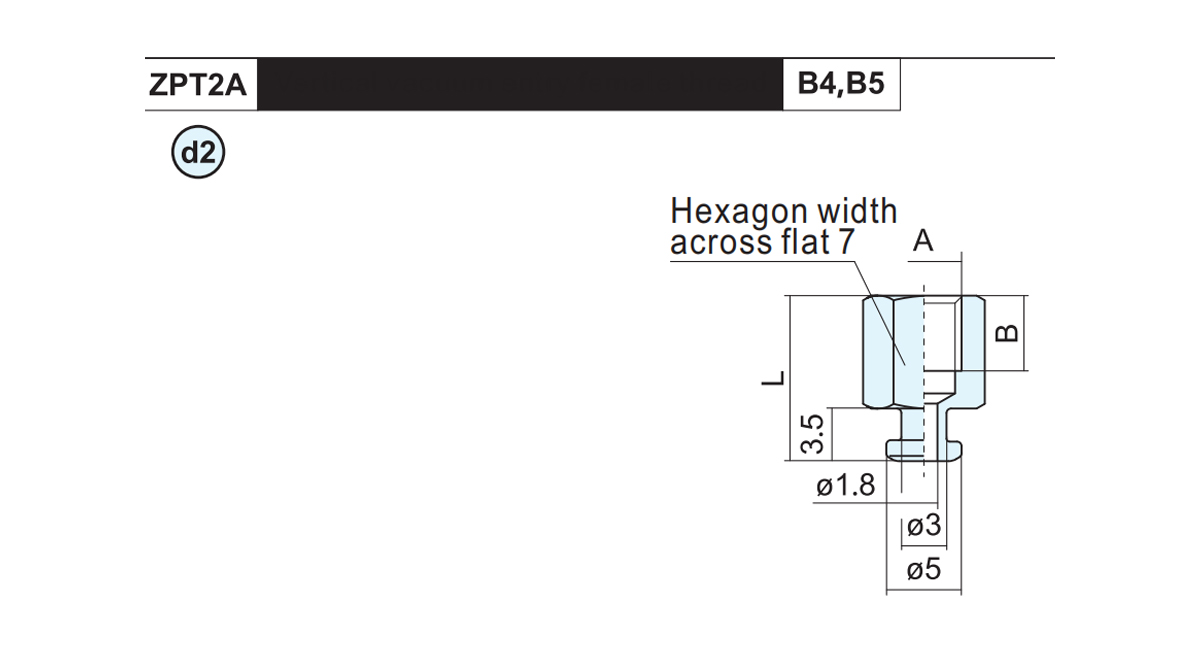

    ชิ้นส่วนอะแดปเตอร์ A B L น้ำหนัก เบาะที่ใช้งานได้
    ZPT2A-B4 M4×0.7 4 9.5 2 ซี1 ซี2
    ZPT2A-B5 M5×0.8 5 11 2.1

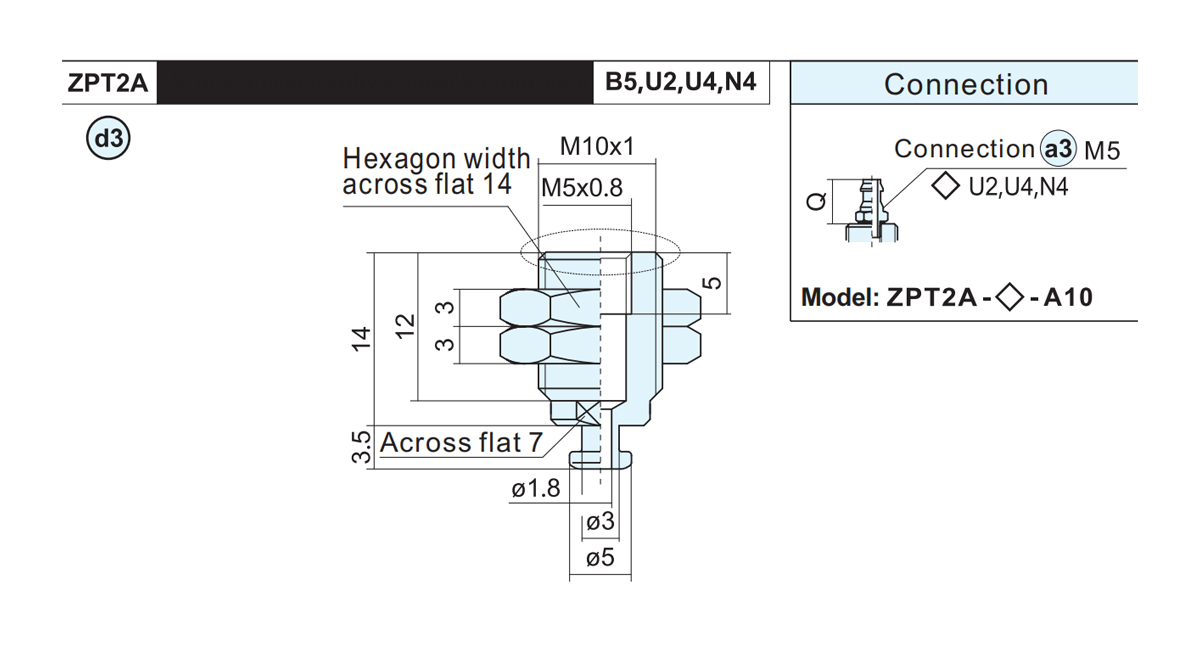

    อะแดปเตอร์หมายเลขชิ้นส่วน น้ำหนัก เบาะที่ใช้งานได้
    ZPT2A-B5-A10 11 ซี1 ซี2

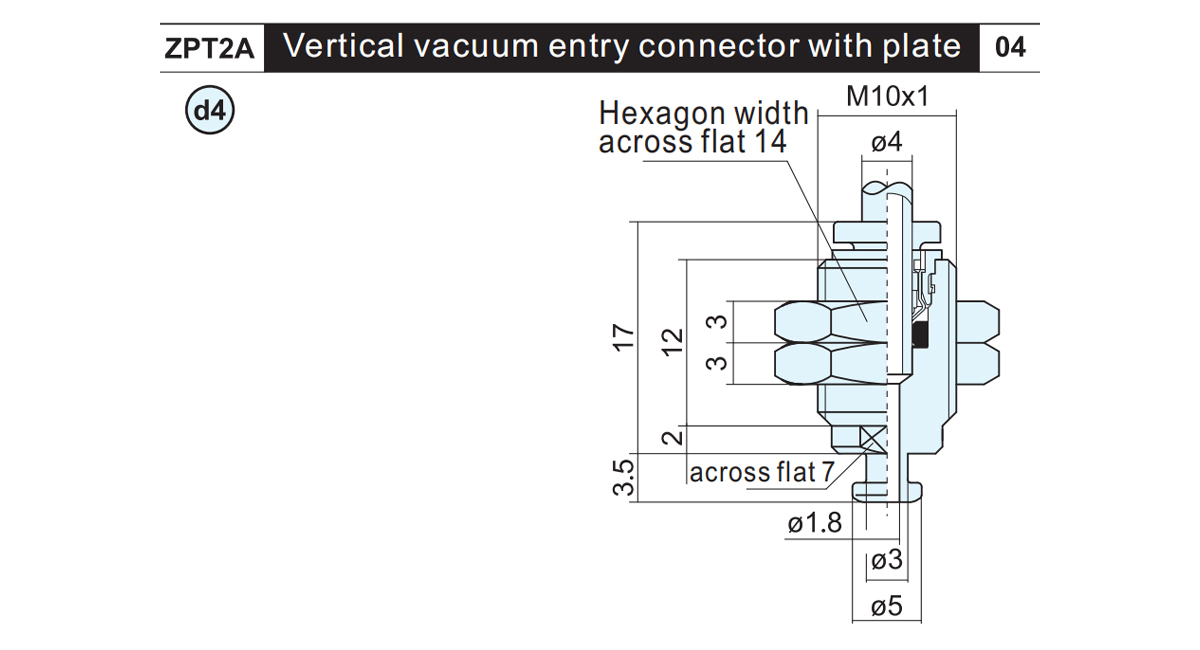

    อะแดปเตอร์หมายเลขชิ้นส่วน น้ำหนัก น้ำหนัก Applicable pad
    ZPT2A-04-A10 9.8 ซี1 ซี2

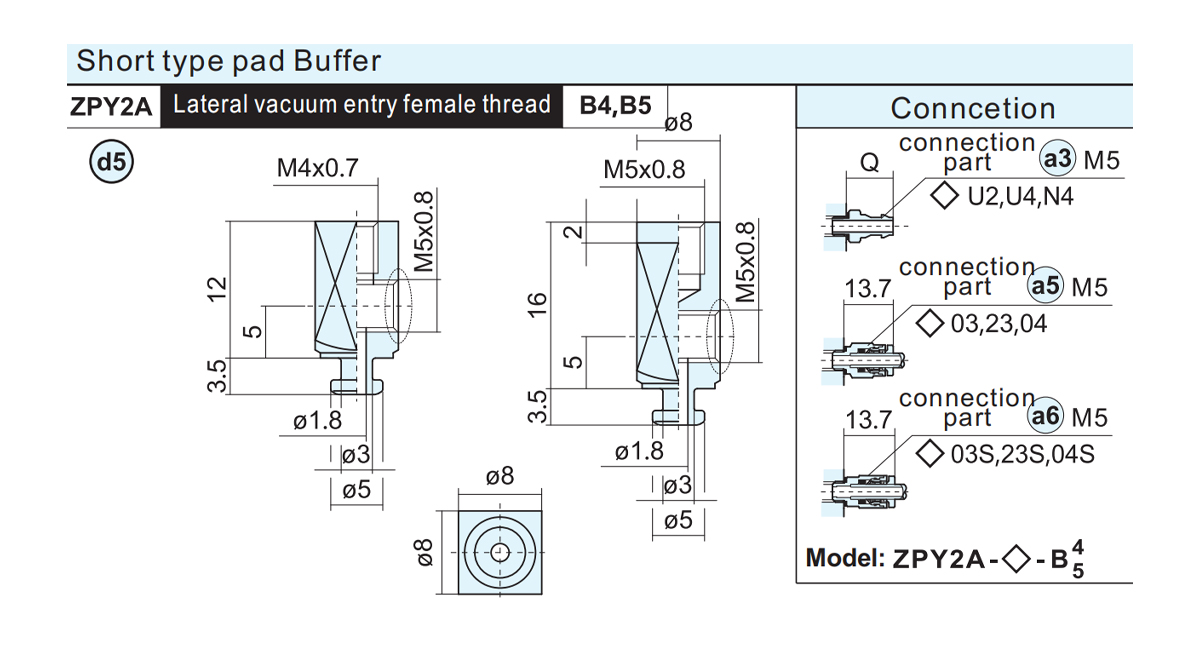

    อะแดปเตอร์หมายเลขชิ้นส่วน น้ำหนัก แพ้ด บังคับ
    ZPY2A-B5-B4 5.2 ซี1 ซี2
    ZPY2A-B5-B5 6.6

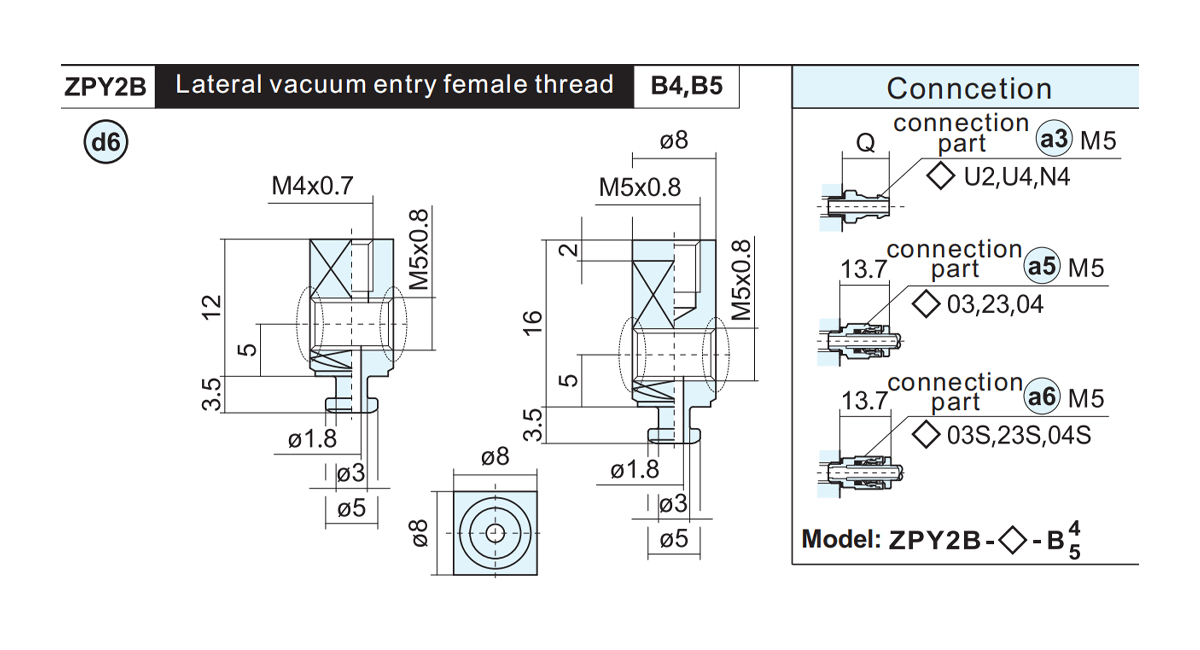

    อะแดปเตอร์หมายเลขชิ้นส่วน น้ำหนัก แพ้ด บังคับ
    ZPY2B-B5-B4 4.9 ซี1 ซี2
    ZPY2B-B5-B5 6.2

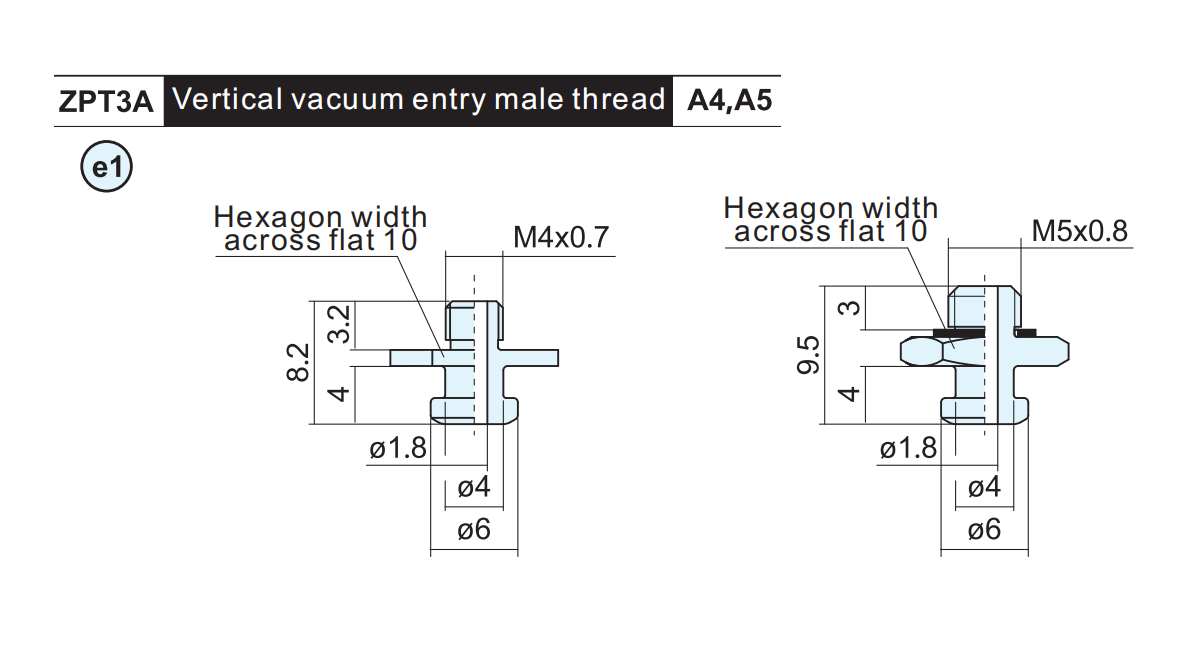

    อะแดปเตอร์หมายเลขชิ้นส่วน น้ำหนัก แพ้ด บังคับ
    ZPT3A-A4 1.4 ดี1 ดี2
    ZPT3A-A5 2.4

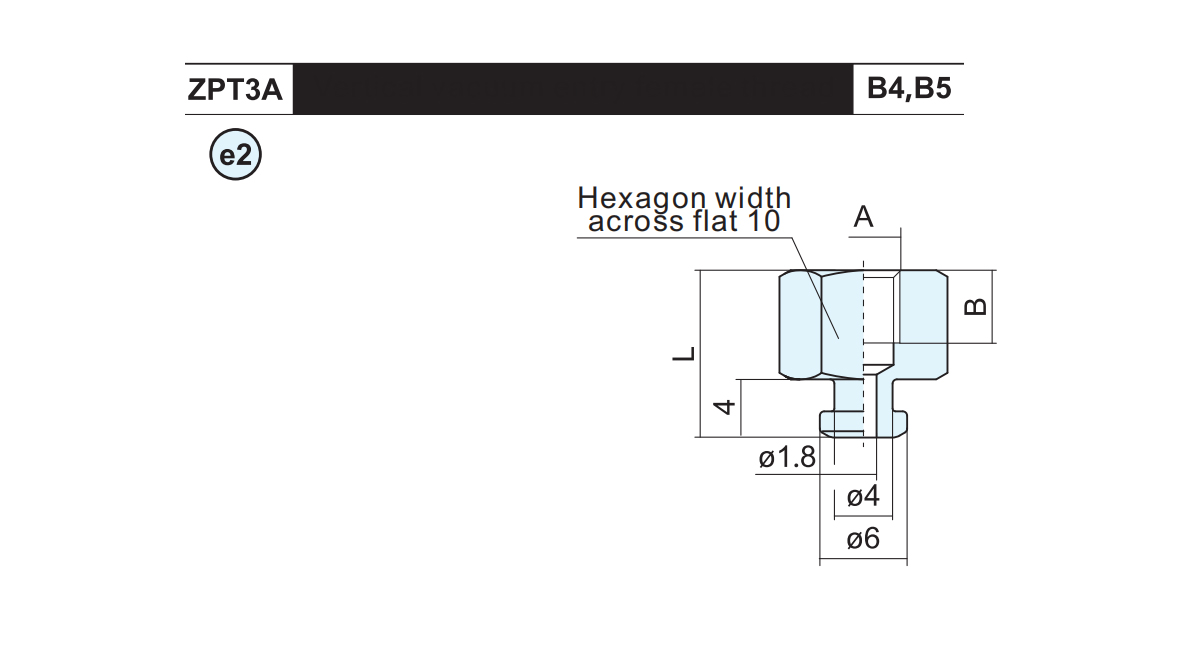

    อะแดปเตอร์หมายเลขชิ้นส่วน A B L น้ำหนัก แพ้ดที่ใช้งานได้
    ZPT3A-B4 M4×0.7 4 10 4.4 ดี1 ดี2
    ZPT3A-B5 M5×0.8 5 11.5 5.2

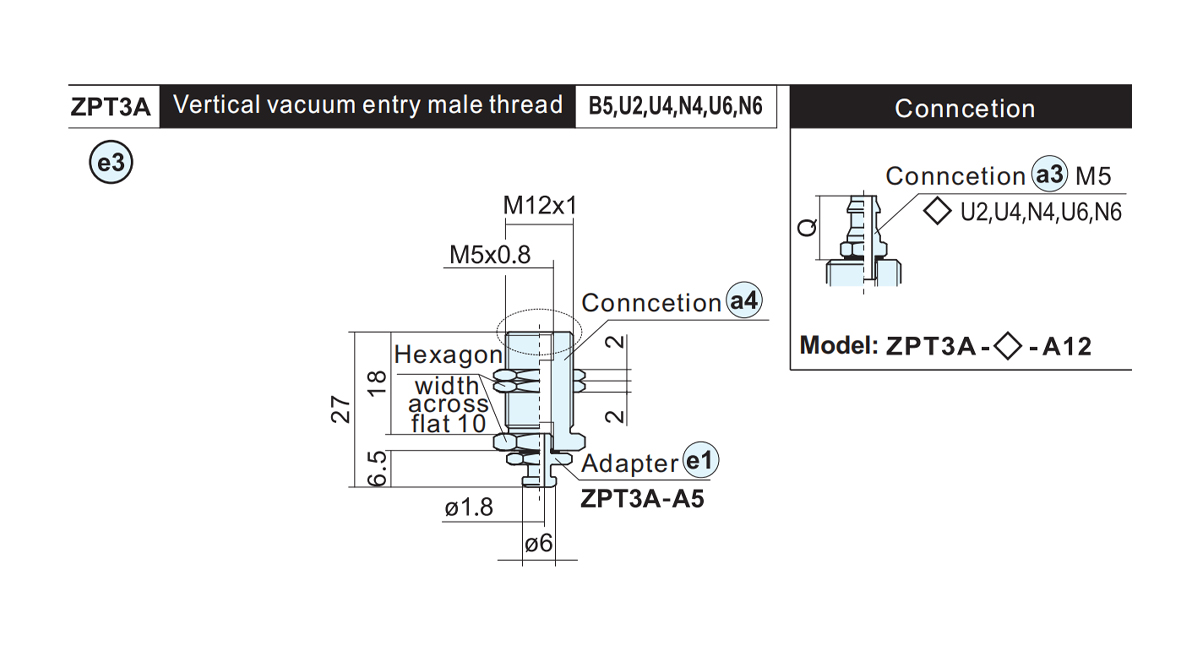

    อะแดปเตอร์หมายเลขชิ้นส่วน น้ำหนัก สมรู้ร่วมคิด แพ้ดที่ใช้งานได้
    ZPT3A-B5-A12 20.3 ZPEA-B5-A12 ดี1 ดี2

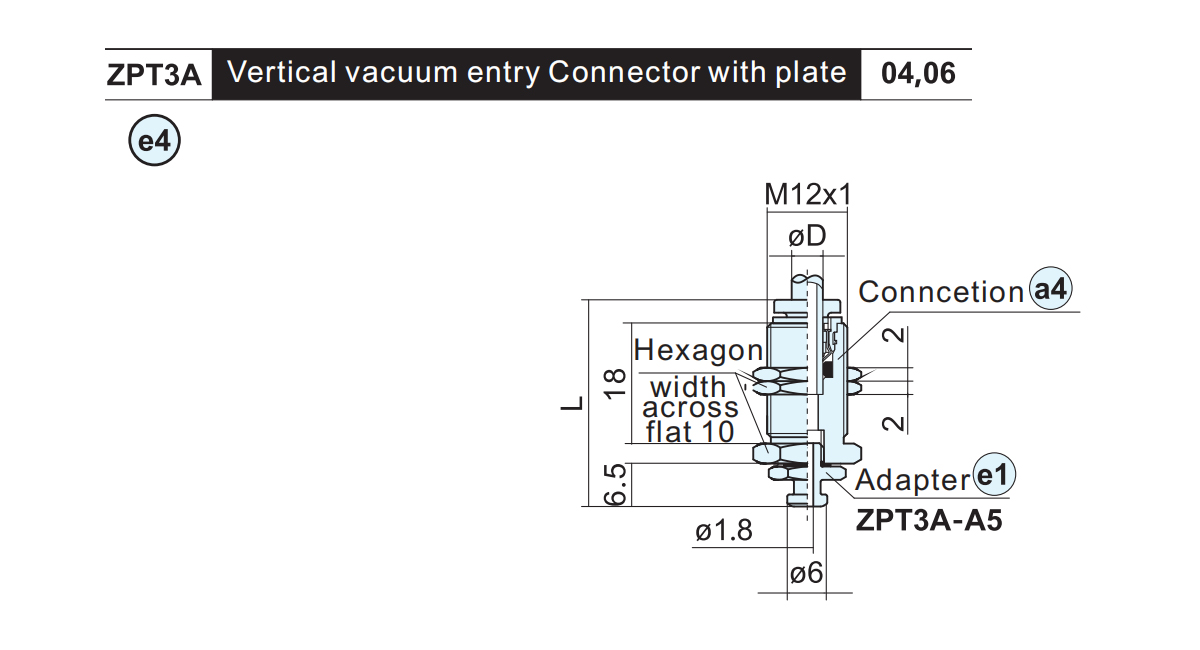

    อะแดปเตอร์หมายเลขชิ้นส่วน. ØD L น้ำหนัก สมรู้ร่วมคิด แพ้ด บังคับ
    ZPT3A-04-A12 4 30 19.2 ZPEA-04-A12 ดี1 ดี2
    ZPT3A-06-A12 6 30.2 17.2 ZPEA-06-A12

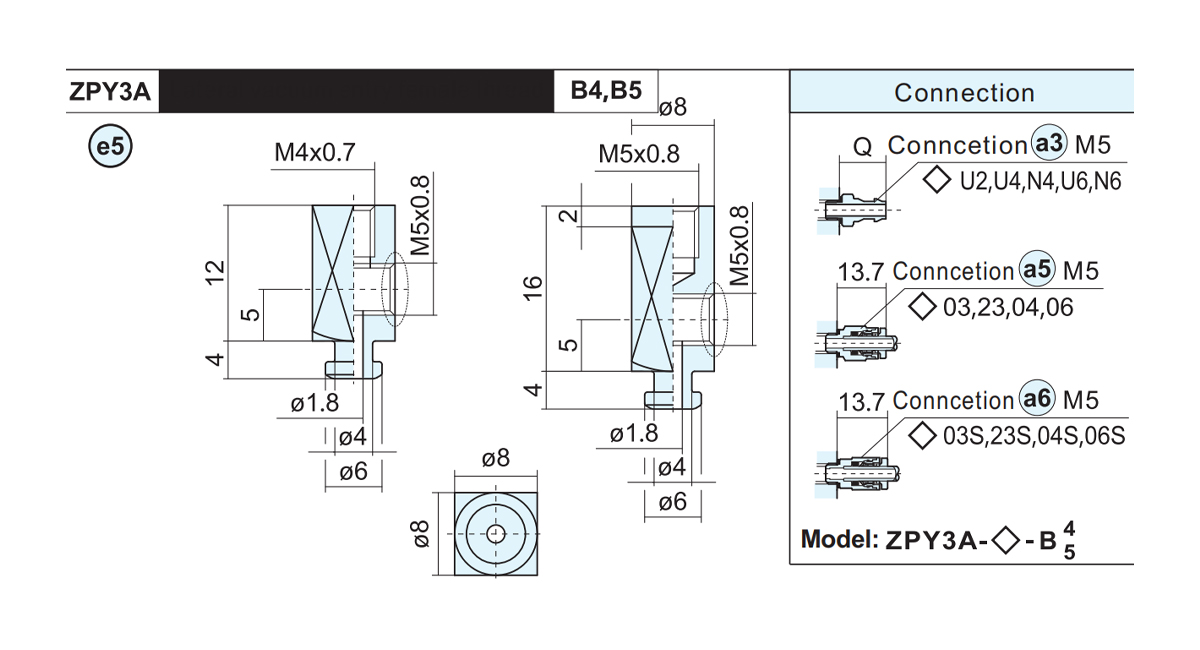

    อะแดปเตอร์หมายเลขชิ้นส่วน น้ำหนัก แพ้ด บังคับ
    ZPY3A-B5-B4 5.6 ดี1 ดี2
    ZPY3A-B5-B5 7.1

    อะแดปเตอร์หมายเลขชิ้นส่วน น้ำหนัก แพ้ด บังคับ

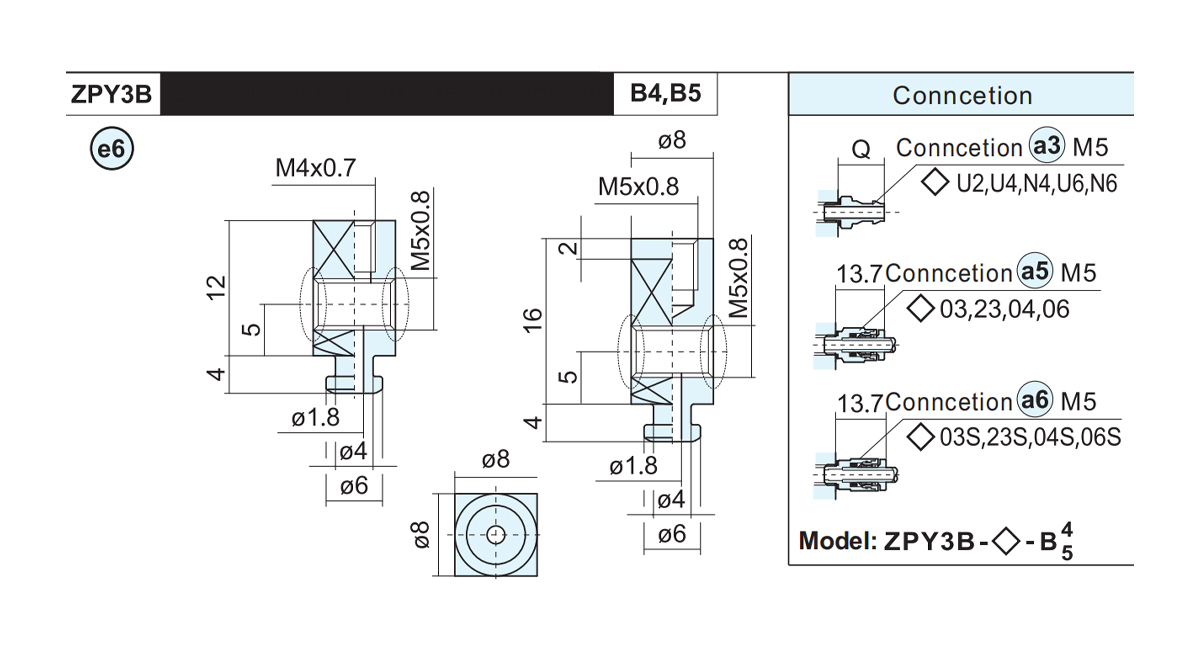

    ZPY3B-B5-B4 5.2 ดี1 ดี2
    ZPY3B-B5-B5 6.8

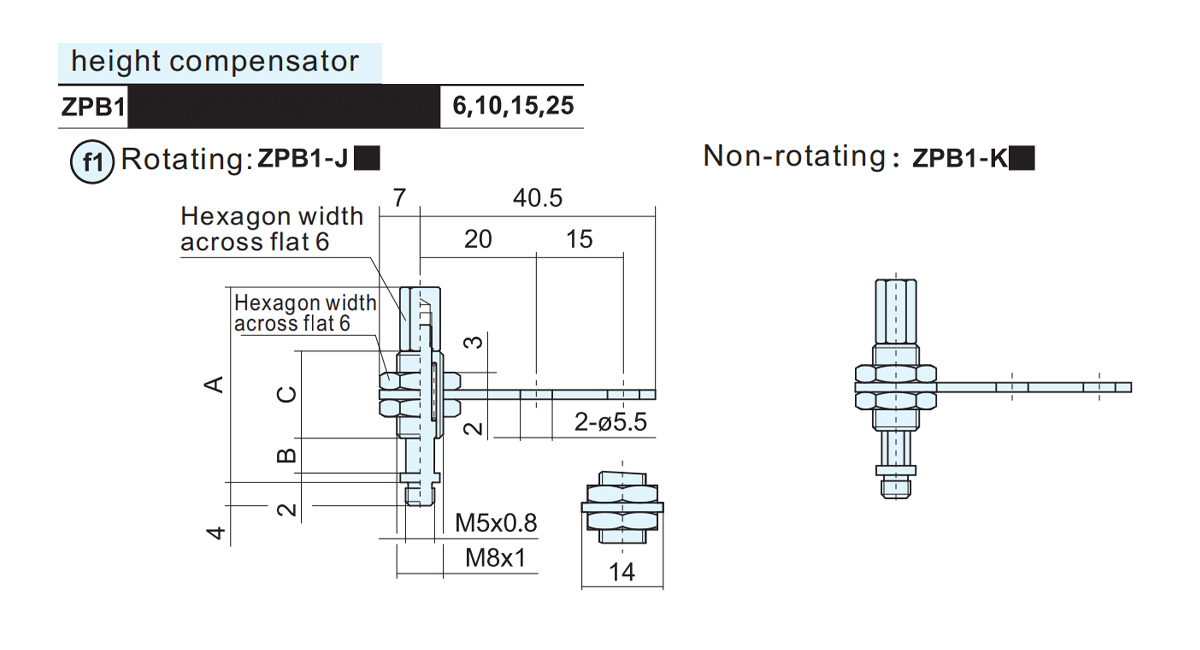

    รุ่น A B C ●น้ำหนัก
    J K
    ZPB1-●6 34 6 15 22.8 22.3
    ZPB1-●10 66 10 43 29.7 28.6
    ZPB1-●15 71 15 30.8 30.2
    ZPB1-●25 81 25 32.1 31.9

    ●ประเภทการชดเชยความสูง:หมุน(J),ไม่หมุน(K)

    ■จังหวะบัฟเฟอร์ (มม.): 6,10,15,25

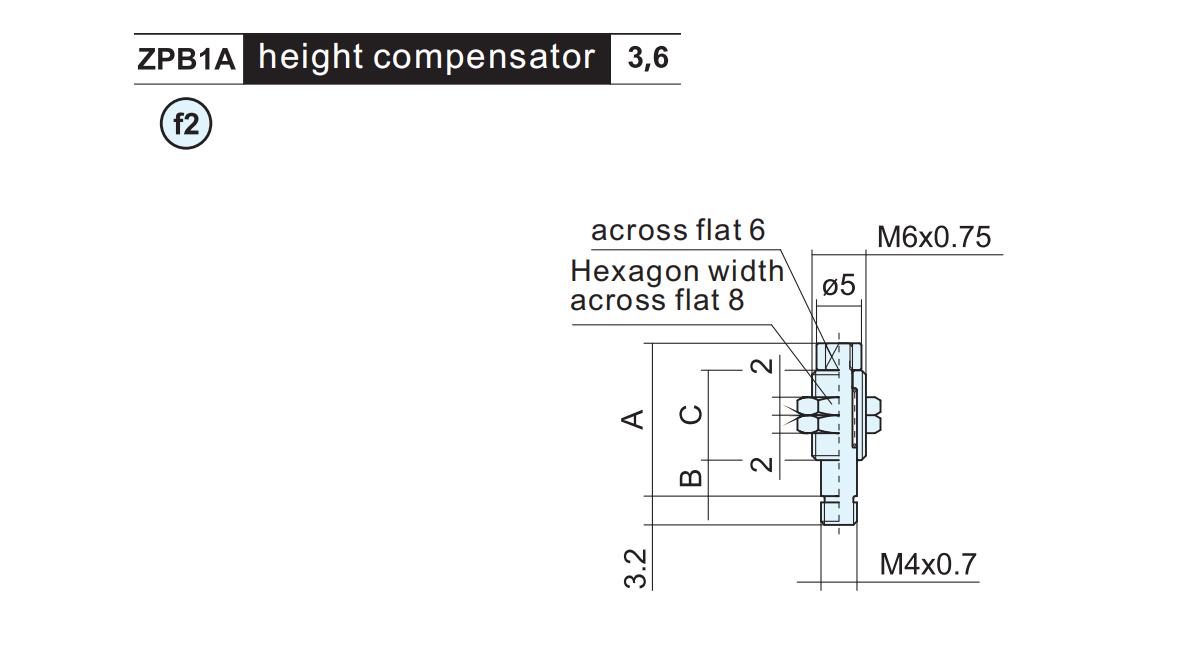

    รุ่น A B C น้ำหนัก
    ZPB1A-J3 17 4 10 3.5
    ZPB1A-J6 24 7 14 4.4

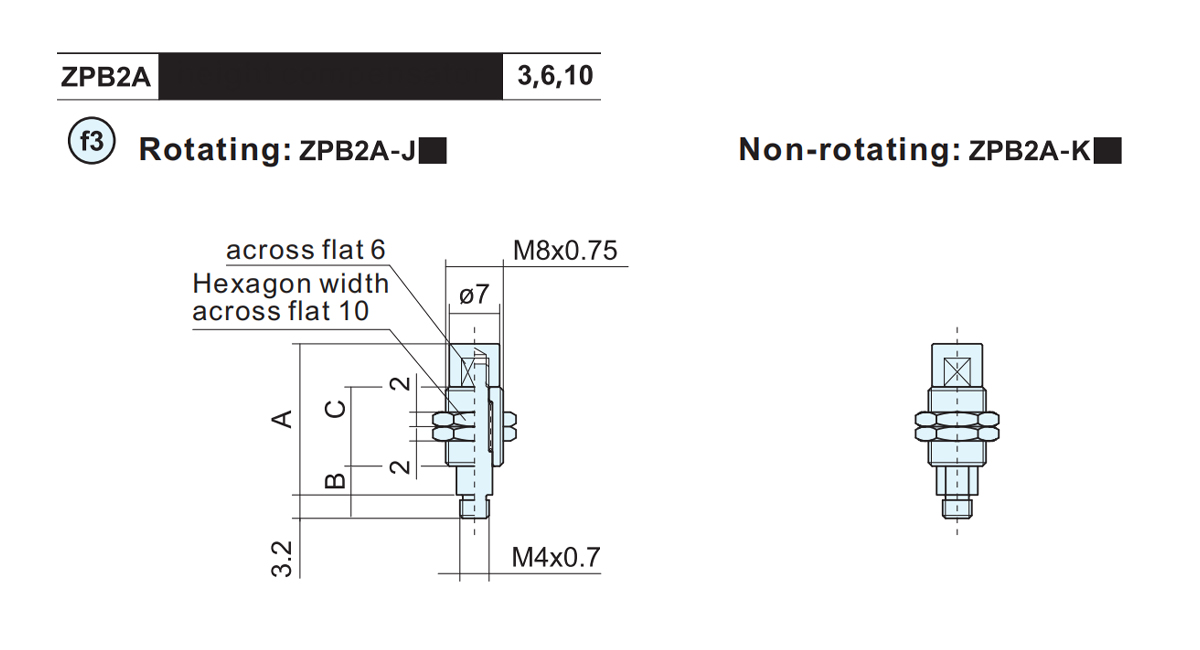

    รุ่น A B C ●น้ำหนัก
    J K
    ZPB2A-●3 21.5 4 11 7.2 7.2
    ZPB2A-●6 28 7 14.5 8.8 8.5
    ZPB2A-●10 38 11 20.5 11.2 9.3

    ●ประเภทการชดเชยความสูง:หมุน(J),ไม่หมุน(K)

    ■จังหวะบัฟเฟอร์:3,6,10

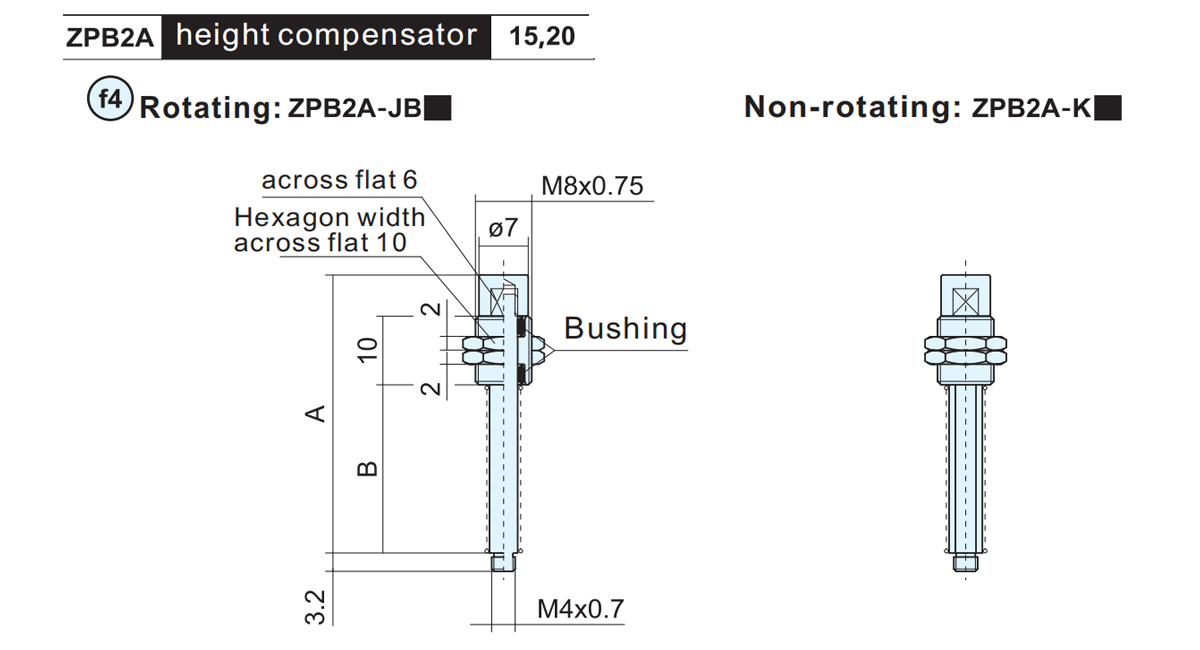

    รุ่น A B ●น้ำหนัก
    เจบี K
    ZPB2A-●15 41 24.5 8 10
    ZPB2A-●20 48.5 32 8.7 11.1

    ●ประเภทการชดเชยความสูง:หมุน(J),ไม่หมุน(K)

    ■จังหวะบัฟเฟอร์:15,20

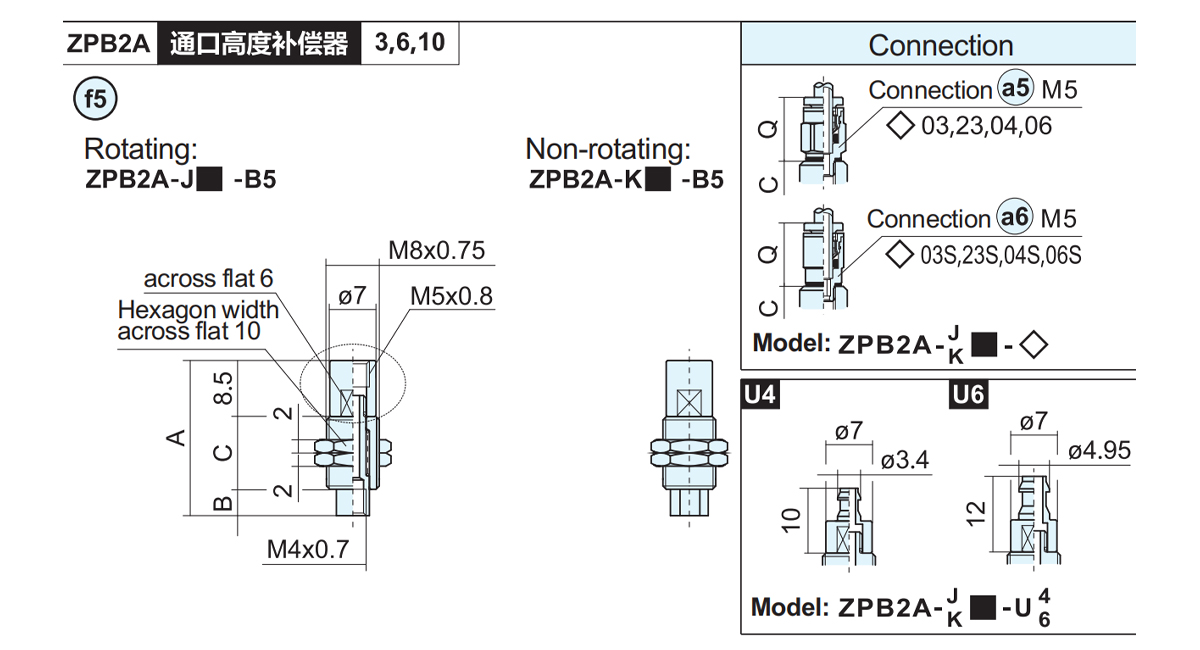

    รุ่น A B C ●น้ำหนัก
    J K
    ZPB2A-●3-B5 23.5 4 11 6.4 6.2
    ZPB2A-●6-B5 30 7 14.5 7.7 7.4
    ZPB2A-●10-B5 40 11 20.5 9.9 9.3

    ●ประเภทการชดเชยความสูง:หมุน(J),ไม่หมุน(K)

    ■จังหวะบัฟเฟอร์:3,6,10

    รุ่น A B ● น้ำหนัก
    เจบี K
    ZPB2A-●15-B5 43 24.5 8.1 10.1
    ZPB2A-●20-B5 50.5 32 8.7 11.3
    ●ประเภทตัวชดเชยความสูง:หมุน(J),ไม่หมุน(K) □จังหวะบัฟเฟอร์:15,20

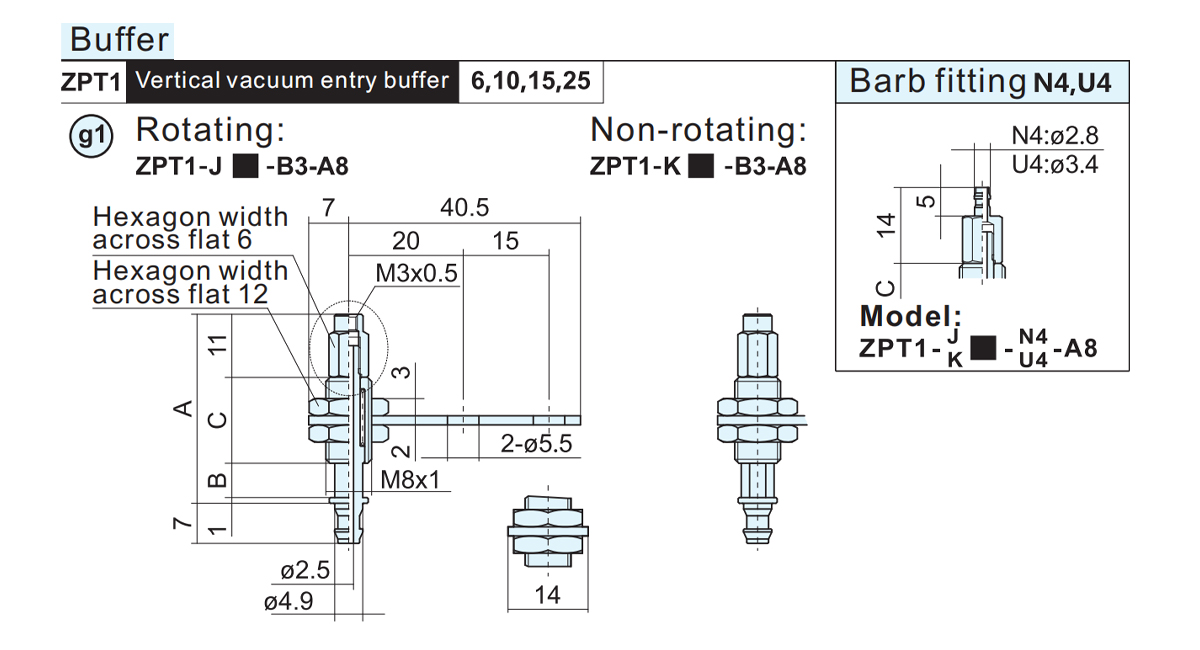

    รุ่น A B C ●น้ำหนัก แพ้ดที่ใช้งานได้
    J K
    ZPT1-●6-B3-A8 32 6 15 20.3 20.2 เอ 1 เอ 2 เอ 3 A4
    ZPT1-●10-B3-A8 65 10 43 26.7 25.1
    ZPT1-●15-B3-A8 70 15 27 28.7
    ZPT1-●25-B3-A8 80 25 28.2 28.9
    ●ประเภทตัวชดเชยความสูง:หมุน(J),ไม่หมุน(K)■จังหวะบัฟเฟอร์(มม.):6,10,15,25

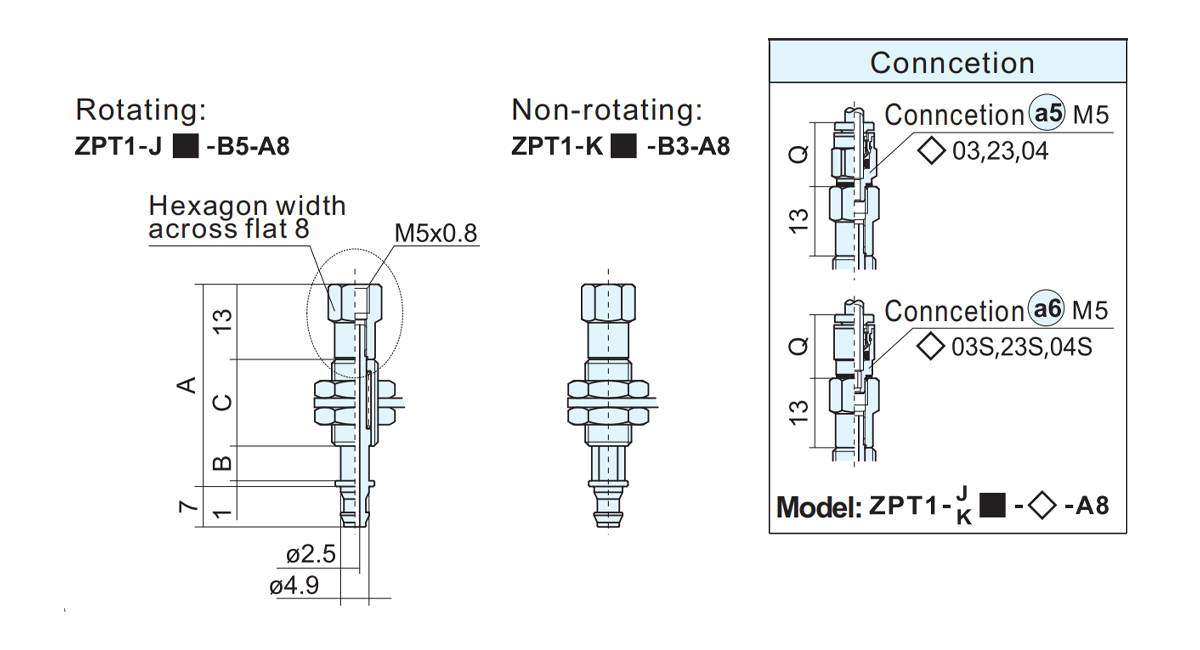

    รุ่น A B C ●น้ำหนัก แพ้ดที่ใช้งานได้
    J K
    ZPT1-●6-B5-A8 34 6 15 22.2 20.2 เอ 1 เอ 2 เอ 3
    ZPT1-●10-B5-A8 67 10 43 28.6 28.9
    ZPT1-●15-B5-A8 72 15 28.9 29.1
    ZPT1-●25-B5-A8 82 25 30.4 30.6

    รุ่น A B C น้ำหนัก แพ้ดที่ใช้งานได้
    ZPT1A-J3-B3 21 4 10 4.6 B1
    ZPT1A-J6-B3 28 7 14 5.5
    ■จังหวะบัฟเฟอร์:3,6

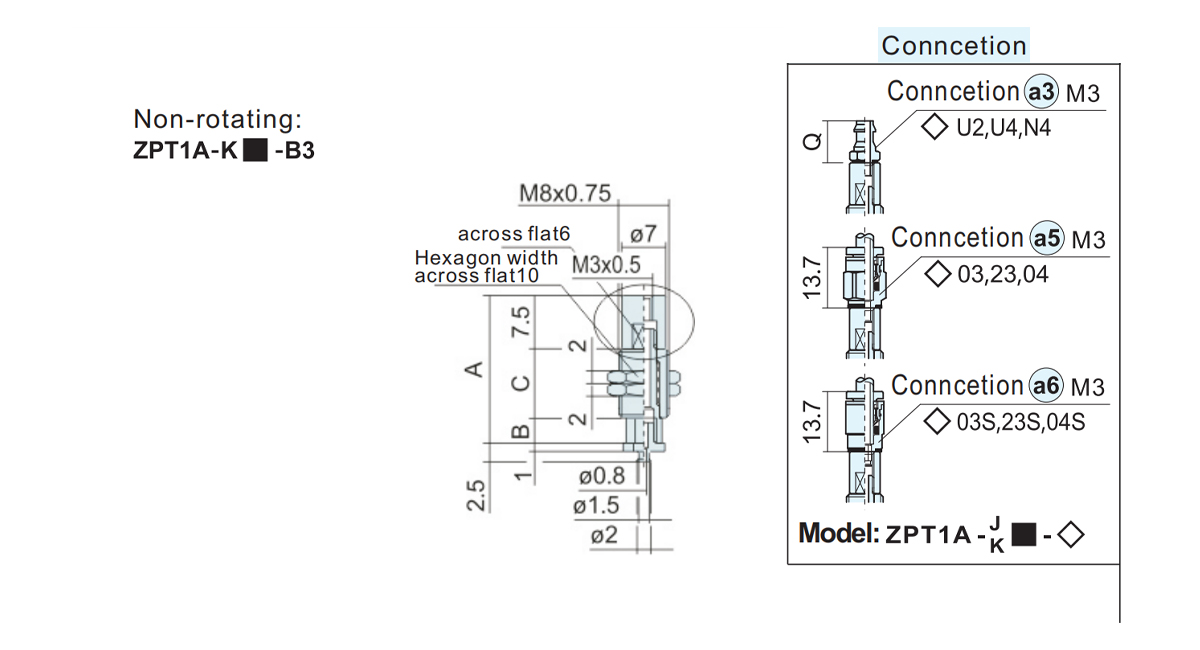

    รุ่น A B C น้ำหนัก แพ้ดที่ใช้งานได้
    ZPT1A-K3-B3 22.5 4 11 6.6 B1
    ZPT1A-K6-B3 29 7 14.5 7.8
