SDAW ซีรีส์ กระบอกสูบหลายตำแหน่ง สองแกน บาง ผู้จัดจำหน่าย

บ้าน / สินค้า / กระบอกลม / กระบอกบาง / SDAW ซีรีส์ กระบอกสูบหลายตำแหน่ง สองแกน บาง

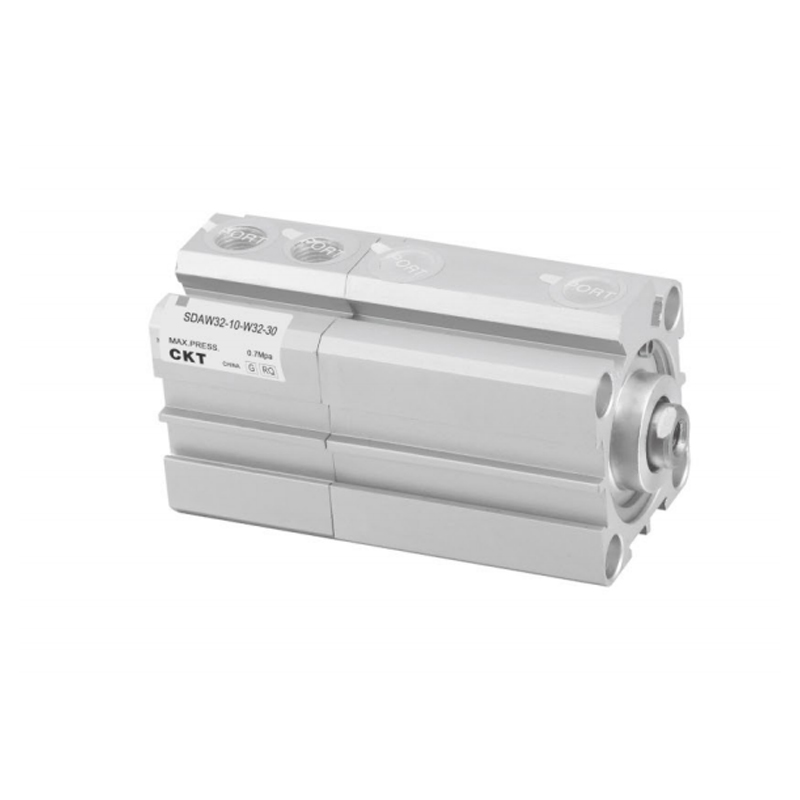

SDAW ซีรีส์ กระบอกสูบหลายตำแหน่ง สองแกน บาง
  • SDAW ซีรีส์ กระบอกสูบหลายตำแหน่ง สองแกน บาง
กระบอกบาง

SDAW ซีรีส์ กระบอกสูบหลายตำแหน่ง สองแกน บาง

กระบอกสูบหลายตำแหน่งแบบสองแกนบางซีรีส์ SDAW เป็นกระบอกสูบแบบบางที่ออกแบบมาเพื่อประสิทธิภาพการใช้พื้นที่สูงและความต้องการหลายสถานี โครงสร้างนำทางแบบสองแกนและความสามารถในการจอดรถหลายตำแหน่งช่วยเพิ่มประสิทธิภาพความกะทัดรัดของโครงร่างอุปกรณ์และความแน่นอนของเส้นทางการเคลื่อนที่ได้อย่างมาก

(1) การออกแบบตัวเครื่องบางเฉียบ
ขนาดแกนถูกบีบอัดอย่างมาก ซึ่งทำลายขีดจำกัดความหนาของกระบอกสูบแบบดั้งเดิม เหมาะสำหรับการบูรณาการโมดูลระบบอัตโนมัติที่มีข้อจำกัดด้านพื้นที่ที่เข้มงวด

(2) โครงสร้างแกนนำแบบแข็งสองด้าน
แกนนำที่มีความแข็งแรงสูงที่กำหนดค่าแบบขนานช่วยลดแรงบิดการโก่งตัวของก้านลูกสูบได้อย่างมีประสิทธิภาพ และรับประกันความแม่นยำในการเคลื่อนที่ของเอนด์เอฟเฟกต์ภายใต้ภาระที่ซับซ้อน

(3) ที่จอดรถแบบตั้งโปรแกรมได้หลายตำแหน่ง
รองรับการล็อคที่แม่นยำและการวางตำแหน่งซ้ำของตำแหน่งที่กำหนดไว้ล่วงหน้ามากกว่าสองตำแหน่งภายในระยะการเคลื่อนที่ผ่านชุดเบรกภายนอกหรือการกำหนดค่ากลุ่มวาล์ว

(4) แอคชูเอเตอร์ที่ปรับเปลี่ยนได้สูง
มีช่องสวิตช์แม่เหล็กเสริมและอินเทอร์เฟซการติดตั้งที่หลากหลาย (ประเภทหน้าแปลนด้านล่าง/ปลาย) มีให้เลือกใช้เพื่อให้ตรงตามข้อกำหนดการรวมระบบทางกล/ไฟฟ้าของแพลตฟอร์มระบบอัตโนมัติกระแสหลัก

(5) การตอบสนองแบบไดนามิกน้ำหนักเบา
เส้นทางการไหลภายในและชุดลูกสูบของกระบอกสูบได้รับการปรับให้เหมาะสมเพื่อเพิ่มความถี่ของการเคลื่อนที่แบบลูกสูบ ในขณะที่ยังคงรักษาแรงขับเอาต์พุตให้เป็นไปตามข้อกำหนดของสภาพการทำงานที่ใช้จังหวะเข้มข้น

อีเมล: manager@cktworld.com
ดาวน์โหลด
ก่อนหน้า：ไม่มีบทความก่อนหน้า
ถัดไป：SDAT ซีรีส์ กระบอกสูบหลายตำแหน่ง บาง

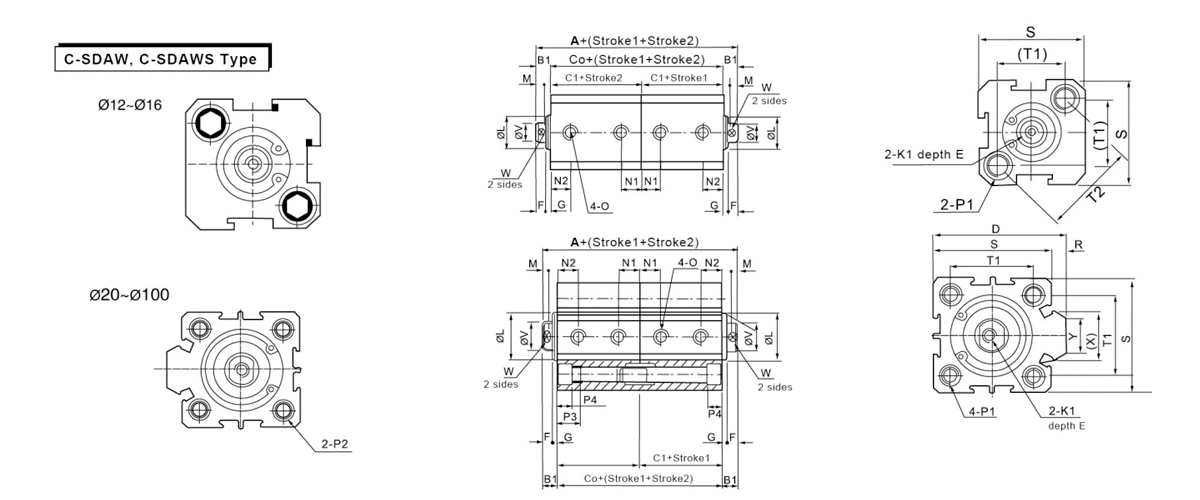

  • แบบฟอร์ม ไม่มีสวิตช์อัตโนมัติ พร้อมสวิตช์อัตโนมัติ B1 D E F G K1 L M N1 N2
    ขนาด A บจก ค1 A บจก ค1 ส=5 ส>5 ส=5 ส>5
    12 44 34 17 64 54 27 5 - 6 4 1 M3×0.5 10.2 3 5 7.5
    16 48 37 18.5 68 57 28.5 5.5 - 6 4 1.5 M3×0.5 11 3 5.5 8
    20 50 39 19.5 70 59 29.5 5.5 36 8 4 1.5 M4×0.7 13 3 5.5 9
    25 54 42 21 74 62 31 6 42 10 4 2 M5×0.8 17 3 5.5 9.2
    32 63 49 24.5 83 69 34.5 7 50 12 4 3 M6×1 22 3 6.5 9 9
    40 66 52 26 86 72 36 7 58.5 12 4 3 M8×1.25 28 3 7.5 9.5
    50 74 56 28 94 76 38 9 71.5 15 5 4 M10×1.5 38 3 8 10.5 8 10.5
    63 82 64 32 102 84 42 9 84.5 15 5 4 M10×1.5 40 3 9.5 12 9.5 11
    80 104 82 41 124 102 51 11 104 20 6 5 M14×1.5 45 4 11.5 14.5 11.5 14.5
    100 126 102 51 146 122 61 12 124 20 7 5 M18×1.5 55 4 16 20.5 16 20.5

    ขนาดรู
    ไอสัญลักษณ์     		0 ป1 ป2 ป3 ป4 R S T1 ที2 V W X Y
    12 M5×0.8 φ6.5 เธรด M5 × 0.8 รูทะลุ: φ4.2 - 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0.8 Φ6.5 เกลียว M5×0.8 รูทะลุ:4.2 - 12 4.5 - 29 19.8 28 6 5 -
    20 M5×0.8 ทั้งสองด้าน: φ6.5 เธรด M5 × 0.8 รูทะลุ: φ4.2 ทั้งสองด้าน: φ6.5ผ่านรู: φ5.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0.8 ทั้งสองด้าน: φ8.2เธรด M6 × 1.0 รูทะลุ: φ4.6 ทั้งสองด้าน: φ8.2ผ่านรู: φ6.2 15 5.5 2 40 28 - 10 8 12 10
    32 พีที1/8 ทั้งสองด้าน: φ8.2เธรด M6 × 1.0 รูทะลุ: φ4.6 ทั้งสองด้าน: φ8.2ผ่านรู: φ6.2 16 5.5 6 44 34 - 12 10 18.3 15
    40 พีที1/8 ทั้งสองด้าน: φ10เธรด M8 × 1.25 รูทะลุ: φ6.5 ทั้งสองด้าน: 10 รูทะลุ: φ8.2 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 พีที1/4 ทั้งสองด้าน: Φ11 เธรด M8 × 1.25 รูทะลุ: φ6.5 ทั้งสองด้าน: φ11ผ่านรู: φ8.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 พีที1/4 ทั้งสองด้าน: Φ11 เธรด M8 × 1.25 รูทะลุ: φ6.5 ทั้งสองด้าน: Φ11 รูทะลุ: φ8.5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 ทั้งสองด้าน: φ14เธรด M12 × 1.75 รูทะลุ: φ9.2 ทั้งสองด้าน: φ14ผ่านรู: φ12.3 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 ทั้งสองด้าน: φ17.5 เธรด M14 × 2 รูทะลุ: φ11.3 ทั้งสองด้าน: φ17.5ผ่านรู: 14.2 30 13 10 114 90 - 32 27 35 26
