กระบอกสูบบางซีรีส์ CQM (แบบไกด์ร็อด) ผู้จัดจำหน่าย

บ้าน / สินค้า / กระบอกลม / กระบอกบาง / กระบอกสูบบางซีรีส์ CQM (แบบไกด์ร็อด)

กระบอกสูบบางซีรีส์ CQM (แบบไกด์ร็อด) กระบอกสูบบางซีรีส์ CQM (แบบไกด์ร็อด) กระบอกสูบบางซีรีส์ CQM (แบบไกด์ร็อด)
  • กระบอกสูบบางซีรีส์ CQM (แบบไกด์ร็อด)
  • กระบอกสูบบางซีรีส์ CQM (แบบไกด์ร็อด)
  • กระบอกสูบบางซีรีส์ CQM (แบบไกด์ร็อด)
กระบอกบาง

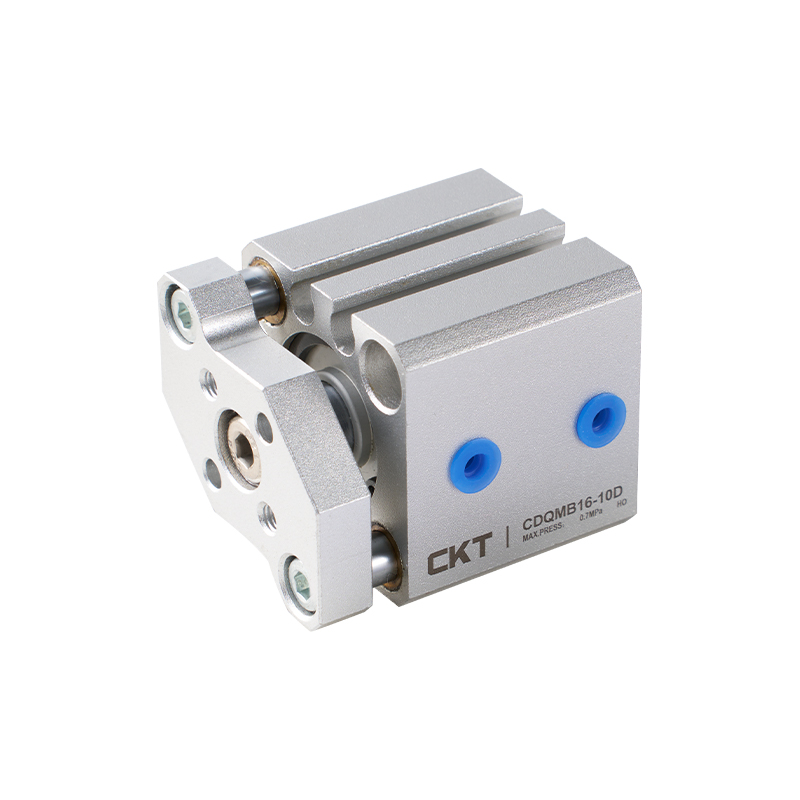

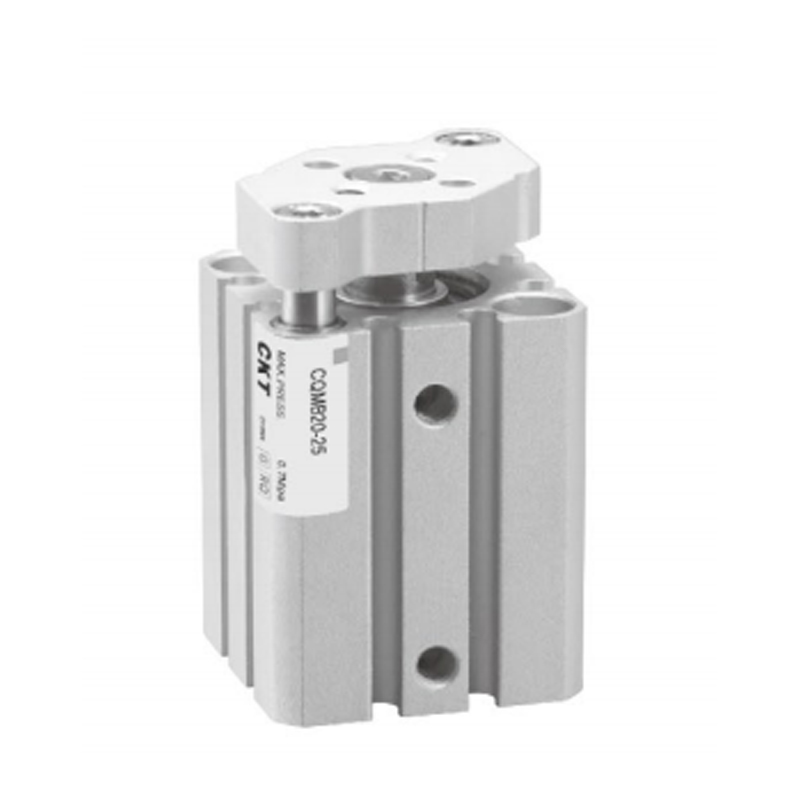

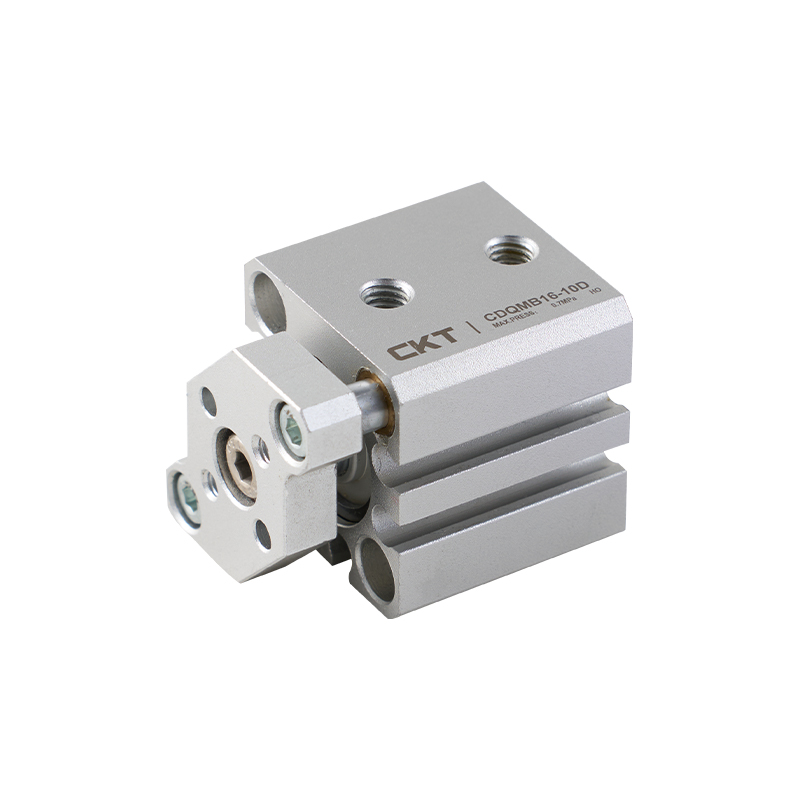

กระบอกสูบบางซีรีส์ CQM (แบบไกด์ร็อด)

กระบอกสูบแบบบางซีรีส์ CQM (แบบไกด์ร็อด) ได้รับการออกแบบมาเพื่อไกด์ที่มีความแข็งแกร่งสูงและสภาพพื้นที่กะทัดรัด โดยผสานรวมการรองรับน้ำหนักและฟังก์ชันต้านแรงบิดผ่านโครงสร้างแกนนำคู่เพื่อตอบสนองความต้องการในการวางตำแหน่งที่แม่นยำ

1. โครงสร้างที่ได้มาตรฐานและเสริมกำลัง
ตามข้อกำหนดมาตรฐาน JIS ใช้การออกแบบที่ผสานรวมแกนนำคู่เพื่อให้มั่นใจถึงความแข็งแกร่งของโครงสร้างและเสถียรภาพในการทำงาน

2. การปรับพื้นที่
ตัวเครื่องมีขนาดกะทัดรัดช่วยลดความต้องการพื้นที่ในการติดตั้งลงอย่างมาก และเหมาะสำหรับสถานการณ์ระบบอัตโนมัติที่มีพื้นที่จำกัด

3. ความสามารถในการโหลดป้องกันการเยื้องศูนย์แบบคอมโพสิต
ระบบแกนนำคู่จะระงับการชดเชยการหมุนไปพร้อมๆ กัน ให้ประสิทธิภาพการป้องกันการโก่งตัวและการป้องกันแรงบิดที่ดีเยี่ยม และปรับให้เข้ากับสภาวะโหลดที่ไม่สมมาตร

4. ความเข้ากันได้ของโหลดสูง
กลไกแกนนำสามารถรับภาระการเคลื่อนที่ขนาดใหญ่และแรงด้านข้าง ซึ่งช่วยลดผลกระทบจากความเค้นจากสภาวะคานยื่นบนตัวกระบอกสูบ

5. การควบคุมคำแนะนำที่แม่นยำ
ความแม่นยำในการไม่หมุนส่วนท้ายคือ ≤±0.2° ทำให้มั่นใจได้ถึงวิถีการเคลื่อนที่เชิงเส้นที่มีความแม่นยำสูง

6. ความเข้ากันได้ในการติดตั้ง
ขนาดการติดตั้งตัวเครื่องหลักสามารถใช้งานร่วมกับซีรีส์กระบอกสูบบางมาตรฐานที่มีสเปคเดียวกันได้ ช่วยให้เปลี่ยนหรืออัพเกรดอุปกรณ์ได้อย่างรวดเร็ว

อีเมล: manager@cktworld.com
ดาวน์โหลด
ก่อนหน้า：CQS Series กระบอกสูบแบบบางใหม่
ถัดไป：กระบอกสูบบางซีรีส์ CQ2 (ขนาดรูใหญ่)
  • การดำเนินการ ก้านเดี่ยว, การแสดงสองครั้ง
    Max. ความดันใช้งาน 1.0   เมกะปาสคาล
    นาที.การดำเนินงาน
    ความกดดัน     		Ø12,Ø16 0.12   เมกะปาสคาล
    Ø20~0100 0.1   เมกะปาสคาล
    Ambinet และอุณหภูมิของเหลว ไม่มีสวิตช์อัตโนมัติ:-10~ 70℃,มีสวิตช์อัตโนมัติ:-10~ 60℃(ไม่มีการแช่แข็ง)
    เบาะ กันชนทั้งสองข้าง
    ความอดทนต่อความยาวของโรคหลอดเลือดสมอง 10มม
    ความเร็วลูกสูบ Ø12~Ø40 50~500     มม./วินาที
    Ø50~Ø100 50~300     มม./วินาที

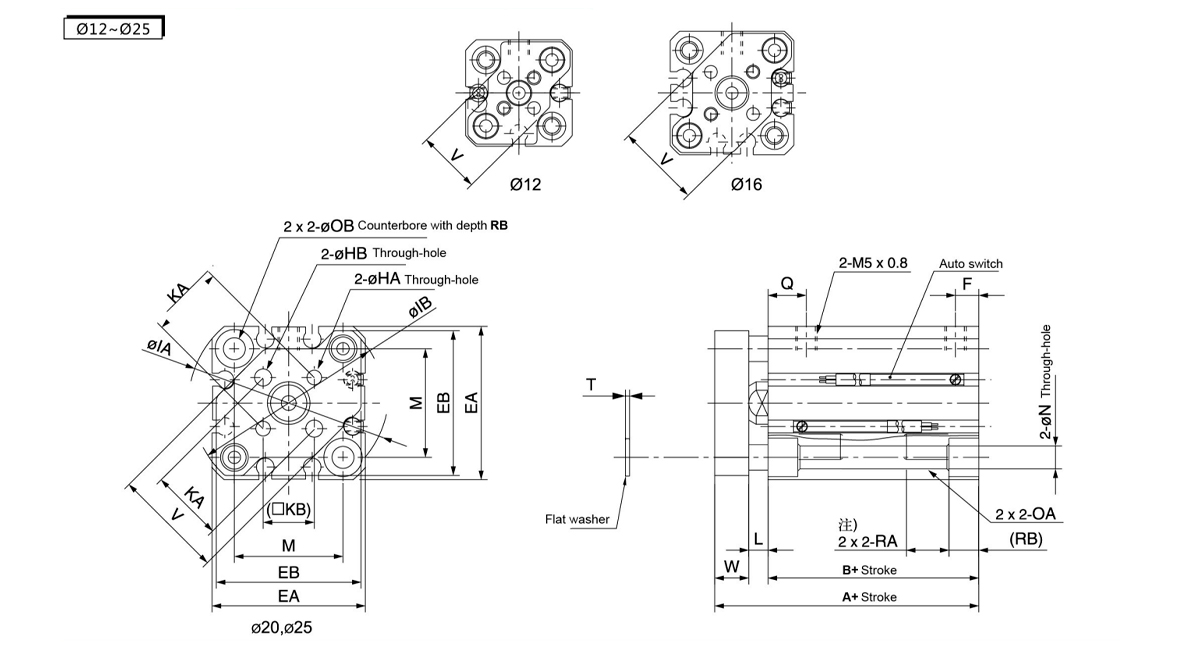

  • เบื่อ
    ขนาด
    (มม.)     		โรคหลอดเลือดสมอง
    พิสัย
    (มม.)     		ไม่มีสวิตช์อัตโนมัติ พร้อมสวิตช์อัตโนมัติ อีเอ อีบี F ฮ่า โอเอ เอชบี ไอโอวา ไอบี เคเอ เคบี L M N อ.บ Q ร อาร์บี T V W
    A B A B
    12 5~30 26.5 17 31.5 22 25 24 5 M3×0.5 M4×0.7 3 32 31.5 10 7.1 3.5 15.5 3.5 6.5 7.5 7 4 0.5 14.9 6
    16 5~30 26.5 17 31.5 22 29 28 5 M3×0.5 M4×0.7 3 38 37 14 9.9 3.5 20 3.5 6.5 7.5 7 4 0.5 20 6
    20 5~50 32 19.5 42 29.5 36 34 5.5 M4×0.7 M6×1.0 4 47 45.5 17 12 4.5 25.5 5.4 9 9 10 7 1 26 8
    25 5~50 35.5 22.5 45.5 32.5 40 38 5.5 M5×0.8 M6×1.0 5 52 50.5 22 15.6 5 28 5.4 9 11 10 7 1 30 8

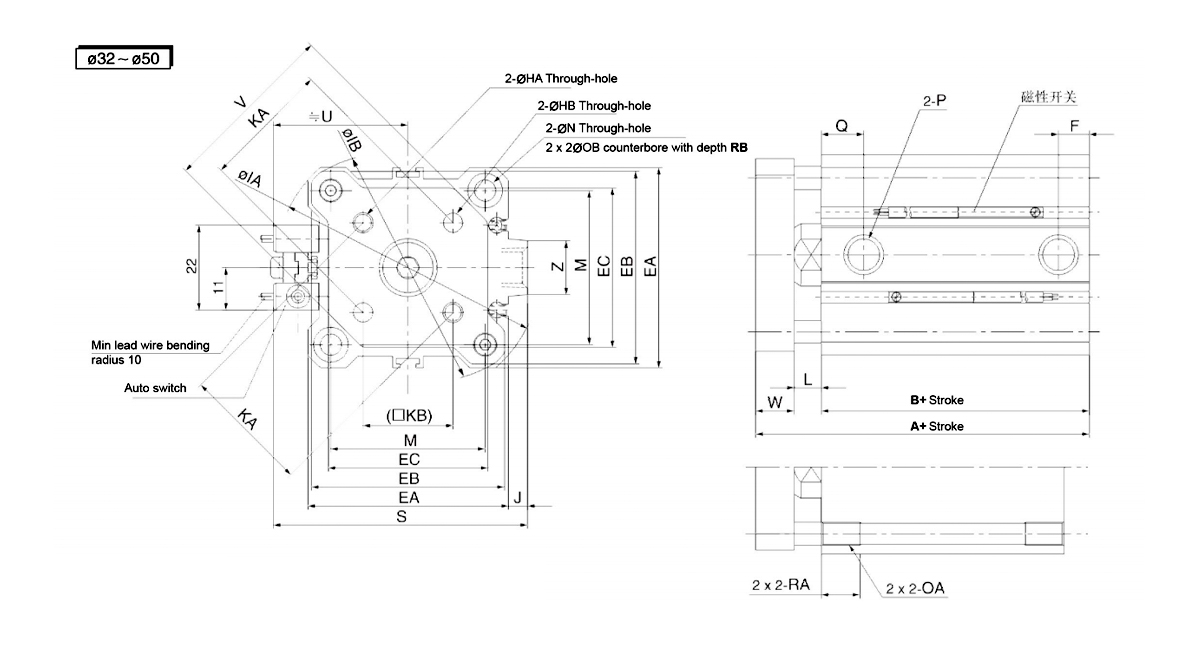

    ปลายต๊าปเกลียวทั้งสองข้าง (C-CQMA)
    เบื่อ Size
    (มม.)     		ฮ่า โอเอ เอชบี ไอโอวา ไอบี J เคเอ เคบี L M N อ.บ ร อาร์บี S U V W Z
    32 M5×0.8 M6×1.0 5 60 58.5 4.5 28 19.8 7 34 5.5 9 10 7 58.5 31.5 38 10 14
    40 M5×0.8 M6×1.0 5 69 67.5 5 33 23.3 7 40 5.5 9 10 7 66 35 46 10 14
    50 M6×1.0 M8×1.25 6 86 84.5 7 42 29.7 8 50 6.6 11 14 8 80 41 58 12 19
    63 M6×1.0 M10×1.5 6 02 103 100 7 50 02 35.4 8 60 9 14 18 10.5 93 47.5 69 12 19
    80 M8×1.25 M12×1.75 8 02 132 129 6 65 02 46 10 77 11 17.5 22 13.5 112.5 57.5 89 14 26
    100 M10×1.5 M12×1.75 10 0.2 156 153 6.5 80 02 56.6 10 94 11 17.5 22 13.5 132.5 67.5 113 16 26

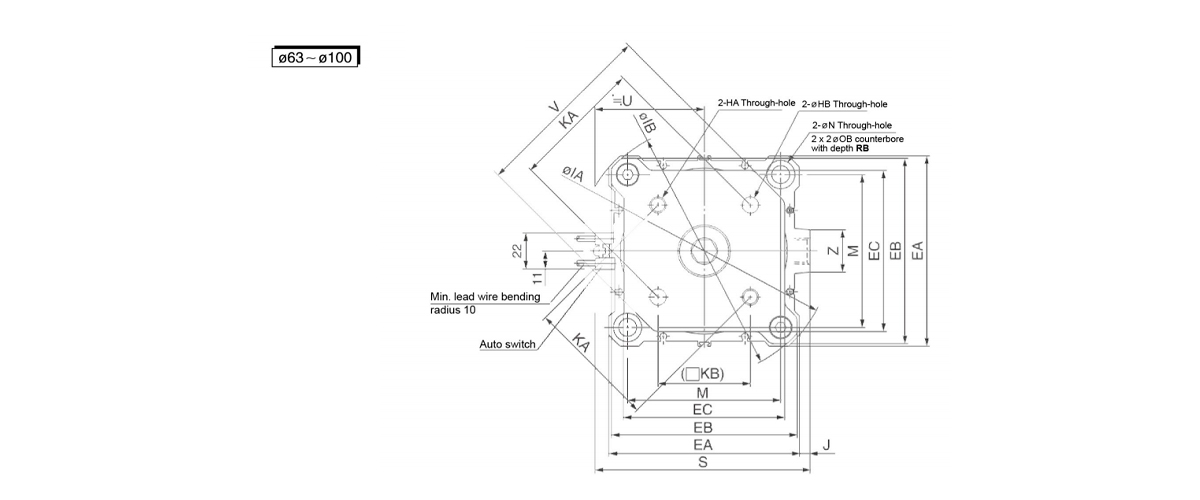

    เบื่อ Size
    (มม.)
    โรคหลอดเลือดสมอง Range
    (มม.)     		ไม่มีสวิตช์อัตโนมัติ พร้อมสวิตช์อัตโนมัติ อีเอ อีบี อีซี
    A B F Q P A B F Q P
    - เทนเนสซี ทีเอฟ - เทนเนสซี ทีเอฟ
    32 5 40 23 5.5 11.5 M5×0.8 - - 50 33 7.5 10.5 RC1/8 NPT1/8 G1/8 45 43 34.4
    10~50 7.5 10.5 RC1/8 NPT1/8 G1/8
    75 ·100 50 33
    40 5~50 46.5 29.5 8 11 RC1/8 NPT1/8 G1/8 56.5 39.5 8 11 RC1/8 NPT1/8 G1/8 52 50 41.4
    75 ·100 56.5 39.5
    50 10~50 50.5 30.5 10.5 10.5 RC1/4 NPT1/4 G1/4 60.5 40.5 10.5 10.5 RC1/4 NPT1/4 G1/4 64 62 53.4
    75 ·100 60.5 40.5
    63 10~50 56 36 10.5 15 RC1/4 NPT1/4 G1/4 66 46 10.5 15 RC1/4 NPT1/4 G1/4 77 74 59.6
    75 ·100 66 46
    80 10~50 67.5 43.5 12.5 16 RC3/8 NPT3/8 G3/8 77.5 53.5 12.5 16 RC3/8 NPT3/8 G3/8 98 95 79.5
    75 ·100 77.5 53.5
    100 10~50 79 53 13 23 RC3/8 NPT3/8 G3/8 89 63 13 23 RC3/8 NPT3/8 G3/8 117 114 99
    75 ·100 89 63
