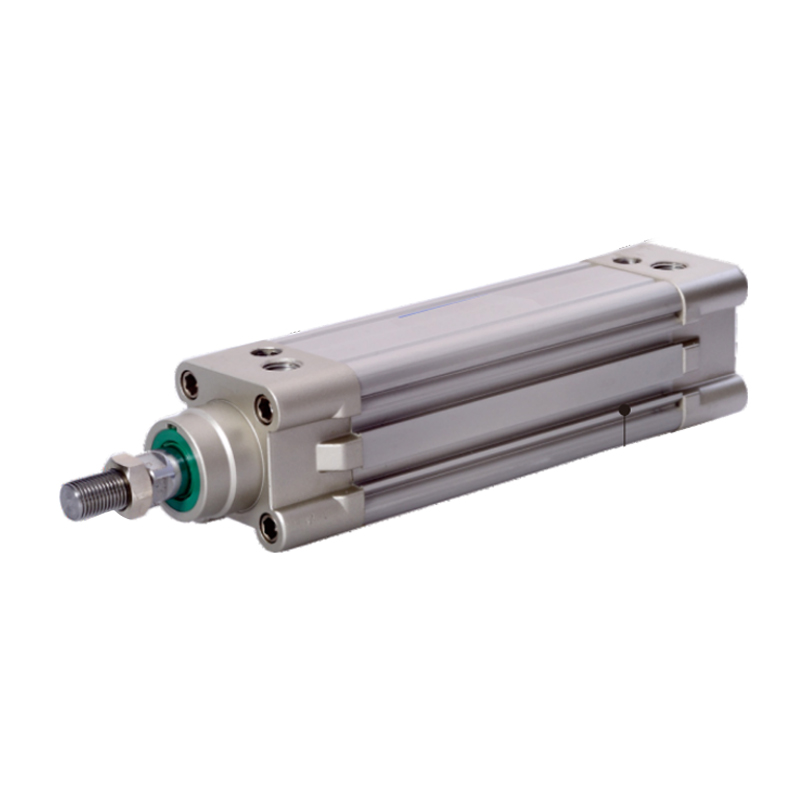

กระบอกสูบมาตรฐาน ซีรีส์ SE (ไม่มีก้านผูก)
  • กระบอกสูบมาตรฐาน ซีรีส์ SE (ไม่มีก้านผูก)
กระบอกสูบมาตรฐาน

กระบอกสูบมาตรฐาน ซีรีส์ SE (ไม่มีก้านผูก)

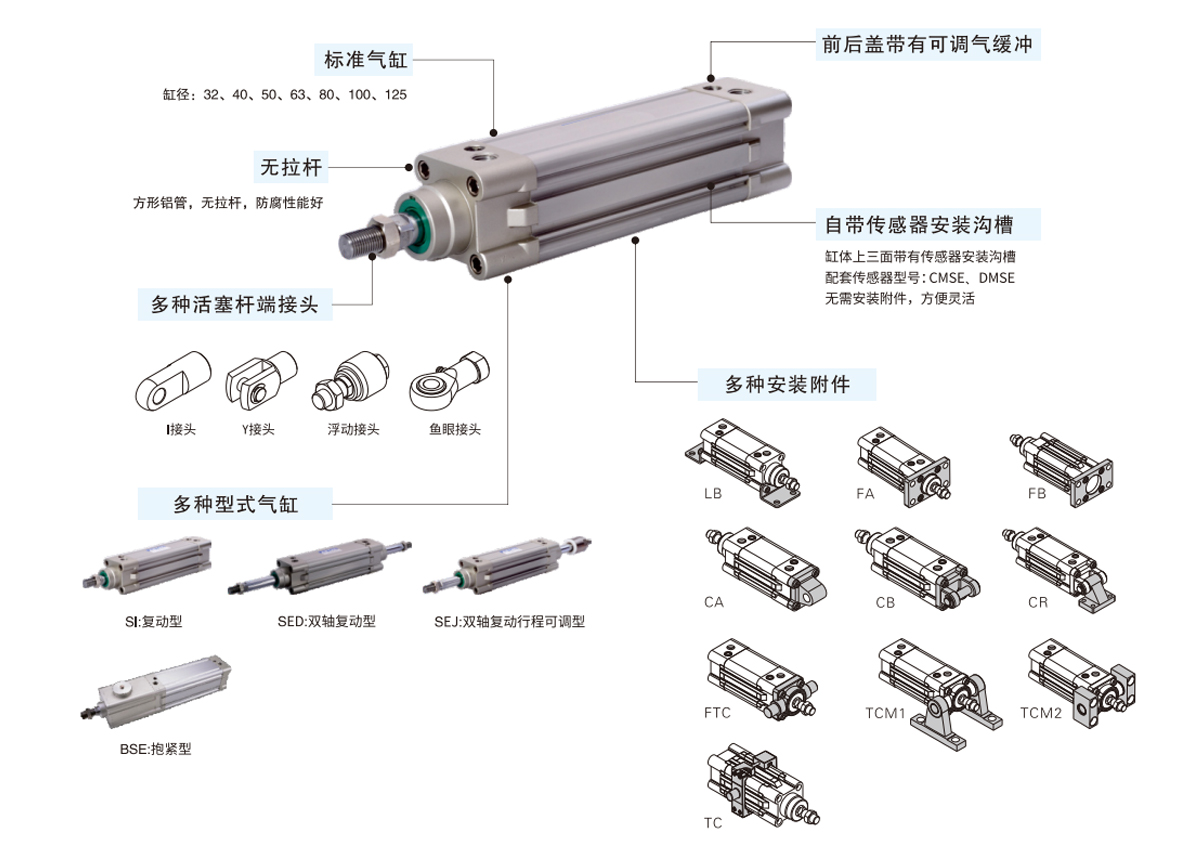

1. ซีลลูกสูบใช้โครงสร้างการปิดผนึกสองทางรูปทรงพิเศษที่มีขนาดกะทัดรัดและฟังก์ชั่นการจัดเก็บน้ำมัน
2. ท่ออลูมิเนียมสี่เหลี่ยมไม่มีก้านผูกประสิทธิภาพป้องกันการกัดกร่อนที่ดี
3. การปรับบัฟเฟอร์ของกระบอกสูบมีเสถียรภาพ
4. มีอุปกรณ์เสริมสำหรับการติดตั้งกระบอกสูบและกระบอกสูบตามข้อกำหนดต่างๆ ให้ลูกค้าเลือก

อีเมล: manager@cktworld.com
ดาวน์โหลด
ก่อนหน้า：กระบอกสูบมาตรฐานซีรีส์ CA2
ถัดไป：กระบอกสูบมาตรฐาน ซีรีส์ SI (ไม่มีก้านผูก)
  • เส้นผ่านศูนย์กลางภายใน (มม.) 32 40 50 63 80 100 125
    โหมดการทำงาน ประเภทลูกสูบ
    สื่อการทำงาน อากาศ (กรองผ่านตัวกรองขนาด 40μm)
    ประเภทคงที่ เอส ซีรีส์ ประเภทพื้นฐาน FA FB CA CB CR LB TC TCM1 TCM2 FTC
    SE D, SE J ซีรีส์ ประเภทพื้นฐาน FA LB TC TCM1 TCM2 FTC
    ช่วงแรงดันใช้งาน 0.15~1.0MPa(22~145psi)(1.5~10.0bar)
    รับประกันความทนแรงดัน 1.5MPa(215psi)(15bar)
    อุณหภูมิในการทำงาน °C -20~70
    ช่วงความเร็วในการทำงาน mm/s 30~800 30~500
    ช่วงความอดทนในการเดินทาง 0~250 60251~1000 151001~1500 20
    ประเภทบัฟเฟอร์ บัฟเฟอร์แบบปรับได้
    จังหวะบัฟเฟอร์ มม 27 30 36 40
    * เส้นผ่านศูนย์กลางการครอบครอง พีที1/8 พีที1/4 PT3/8 พีที1/2
    *มีประเภทเกลียว NPT และ G สำหรับการเชื่อมต่อ

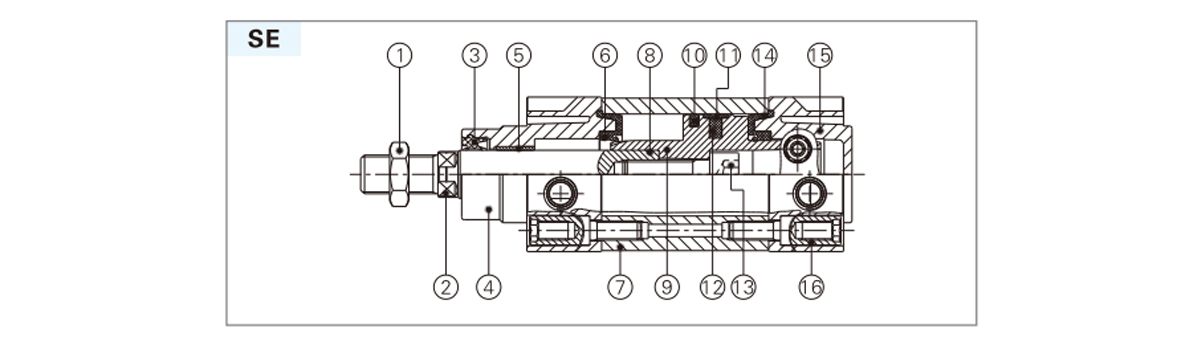

  • ชื่อ วัสดุ ชื่อ วัสดุ
    1 นัท เหล็กคาร์บอน/สแตนเลส 9 ลูกสูบ อลูมิเนียมอัลลอยด์
    2 ลูกสูบ rod แกนเจียรชุบฮาร์ดโครม S45C 10 ลูกสูบ O-ring ทีพียู
    สแตนเลส วัสดุที่ทนต่อการสึกหรอ
    3 โอริงฝาครอบด้านหน้า ทีพียู 11 สวมแหวน พลาสติก (φ100หรือน้อยกว่า)
    4 ปกหน้า อลูมิเนียมอัลลอยด์ 12 แม่เหล็ก ยาง (อื่นๆ)
    5 บุชชิ่ง วัสดุที่ทนต่อการสึกหรอ 13 สลักเกลียวซ็อกเก็ตหกเหลี่ยม เหล็กกล้าคาร์บอน
    6 บัฟเฟอร์โอริง ทีพียู 14 แผ่นซีลบัฟเฟอร์ ทีพียู
    7 ตัวถัง อลูมิเนียมอัลลอยด์ 15 ฝาหลัง อลูมิเนียมอัลลอยด์
    8 ลูกสูบ rod O-ring เอ็นบีอาร์ 16 รองรับน็อต เหล็กคาร์บอน/สแตนเลส

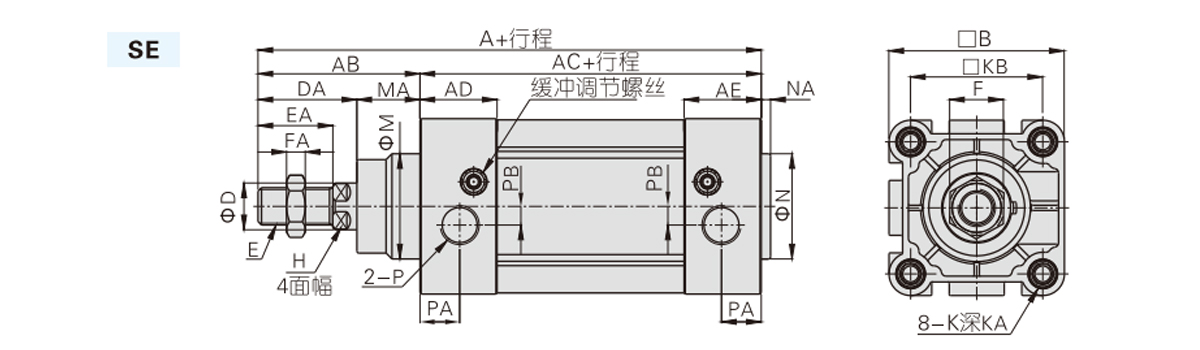

    เส้นผ่านศูนย์กลาง/สัญลักษณ์ของกระบอกสูบ A เอบี เครื่องปรับอากาศ ค.ศ เออี B D อัยการ E อีเอ F เอฟเอ M ปริญญาโท H K เคเอ เคบี N นา P ป้า พีบี
    32 142 48 94 27.5 27.5 46.5 12 29 ม10×1.25 22 17 6 30 19 10 ม6 16 32.5 30 3 พีที1/8 13.5 6
    40 159 54 105 32 32 54 16 33 M¹2×1.25 24 17 7 35 21 13 ม6 17 38 35 3.5 พีที1/4 17.5 6
    50 175 69 106 31 31 64 20 42 M16×1.5 32 23 8 40 27 17 ม8 17 46.5 40 3.5 พีที1/4 14 8
    63 190 69 121 33 33 75 20 42 M16×1.5 32 23 8 45 27 17 ม8 17 56.5 45 4 PT3/8 17 8
    80 214 86 128 33 33 93 25 53 M20×1.5 40 26 10 45 33 22 ม10 19 72 45 4 PT3/8 16.5 8
    100 229 91 138 37 37 110 25 55 M20×1.5 40 26 10 55 36 22 ม10 19 89 55 4 พีที1/2 19.5 10
    125 279 119 160 46 46 134 32 74 M27×2.0 54 41 13.5 60 45 27 ม12 22 110 60 4 พีที1/2 23 11
    หมายเหตุ: ขนาดของประเภทแม่เหล็กและประเภทที่ไม่ใช่แม่เหล็กจะเท่ากัน

    เส้นผ่านศูนย์กลาง/สัญลักษณ์ของกระบอกสูบ A เอบี เครื่องปรับอากาศ อัยการ ดีบี E เอฟเอ
    规格代号 ส.ส สจ
    32 190 188 48 94 29 27 ม10X1.25 6
    40 213 208 54 105 33 28 ม12X1.25 7
    50 244 231 69 106 42 29 M16X1.5 8
    63 259 246 69 121 42 29 M16X1.5 8
    80 300 282.5 86 128 53 35.5 M20X1.5 10
    100 320 300.5 91 138 55 35.5 M20X1.5 10
    125 398 366.5 119 160 74 42.5 M27X2.0 13.5
    หมายเหตุ: ขนาดของประเภทแม่เหล็กและไม่ใช่แม่เหล็กจะเท่ากัน ขนาดที่ไม่ได้ระบุจะเหมือนกับประเภทมาตรฐาน SI
