กระบอกสูบแบบสไลด์ STM Series (Ø10~Ø25) ผู้จัดจำหน่าย

บ้าน / สินค้า / กระบอกลม / กระบอกสไลด์ / กระบอกสูบแบบสไลด์ STM Series (Ø10~Ø25)

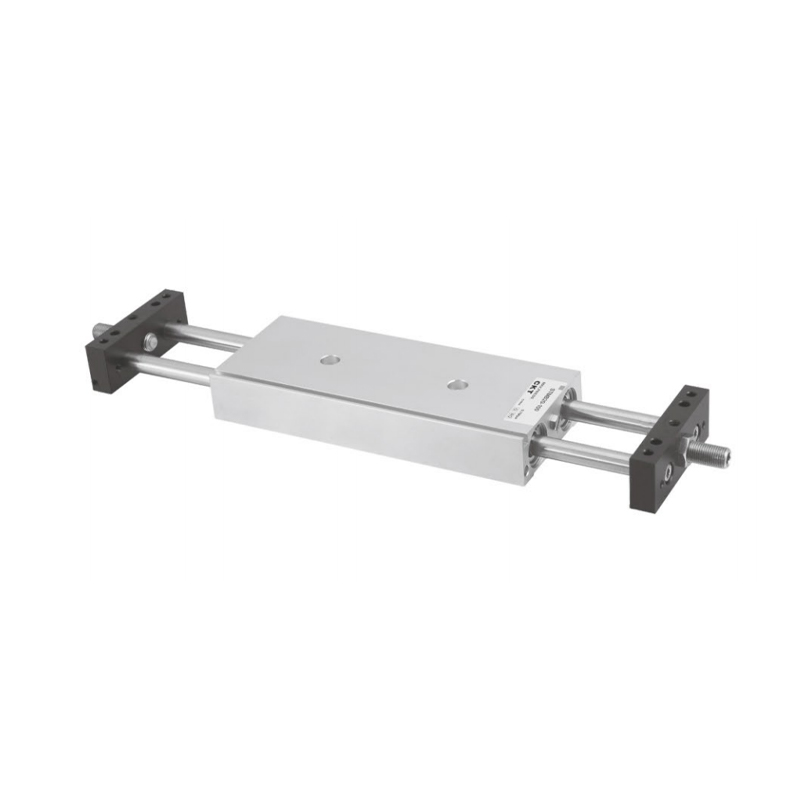

กระบอกสูบแบบสไลด์ STM Series (Ø10~Ø25)
  • กระบอกสูบแบบสไลด์ STM Series (Ø10~Ø25)
กระบอกสไลด์

กระบอกสูบแบบสไลด์ STM Series (Ø10~Ø25)

1. แบบฟอร์มการติดตั้งและแก้ไขสองแบบ: การติดตั้งตัวถังหรือการติดตั้งตัวเลื่อน
2. โครงสร้างก้านลูกสูบคู่ทำให้กระบอกสูบมีประสิทธิภาพในการป้องกันการดัดและต้านแรงบิดได้ดีขึ้น และสามารถทนต่อแรงเคลื่อนไหวขนาดใหญ่หรือแรงด้านข้าง
3. อุปกรณ์บัฟเฟอร์เช่นแผ่นป้องกันการชนหรือบัฟเฟอร์แรงดันน้ำมันที่ปลายทั้งสองข้างสามารถชะลอความเร็วการกระแทกได้อย่างมีประสิทธิภาพและยืดอายุการใช้งานของกระบอกสูบ
4. เลือกวัสดุปิดผนึกที่ทนต่ออุณหภูมิสูงเพื่อให้มั่นใจว่ากระบอกสูบทำงานได้ตามปกติภายใต้สภาวะ 150°C

อีเมล: manager@cktworld.com
ดาวน์โหลด
ก่อนหน้า：ไม่มีบทความก่อนหน้า
ถัดไป：กระบอกสูบสไลด์ขนาดเล็ก MXH Series (ลิเนียร์ไกด์) (Ø6~Ø20)
  • ข้อกำหนดมาตรฐาน
    ขนาดเจาะ (มม.) 10 16 20 25
    การดำเนินการ การแสดงสองครั้ง
    ของไหล อากาศ
    ช่วงแรงดันใช้งาน 0.1~1.0MPa(14~145psi)
    พิสูจน์ความดัน 1.5MPa(215พิโคเซคอน)
    อุณหภูมิในการทำงาน(℃) -20~70
    ช่วงความเร็วใช้งาน(มม./วินาที) 30~500
    ความอดทนต่อความยาวของโรคหลอดเลือดสมอง 1.00
    เบาะ ไม่มี แผ่นกันชนหรือบัฟเฟอร์น้ำมัน (ตัวเลือก)
    * ความแม่นยำไม่หมุน ±0.1° ±0.05°
    *ท่อพอร์ต M5×0.8 พีที1/8
    *ความแม่นยำในการไม่หมุนหมายถึงมุมที่แผ่นยึดกระบอกสูบสามารถหมุนได้เมื่อกระบอกสูบถูกถอยกลับจนสุด
    **มีประเภทเกลียว NPT และ G สำหรับการเชื่อมต่อท่อ

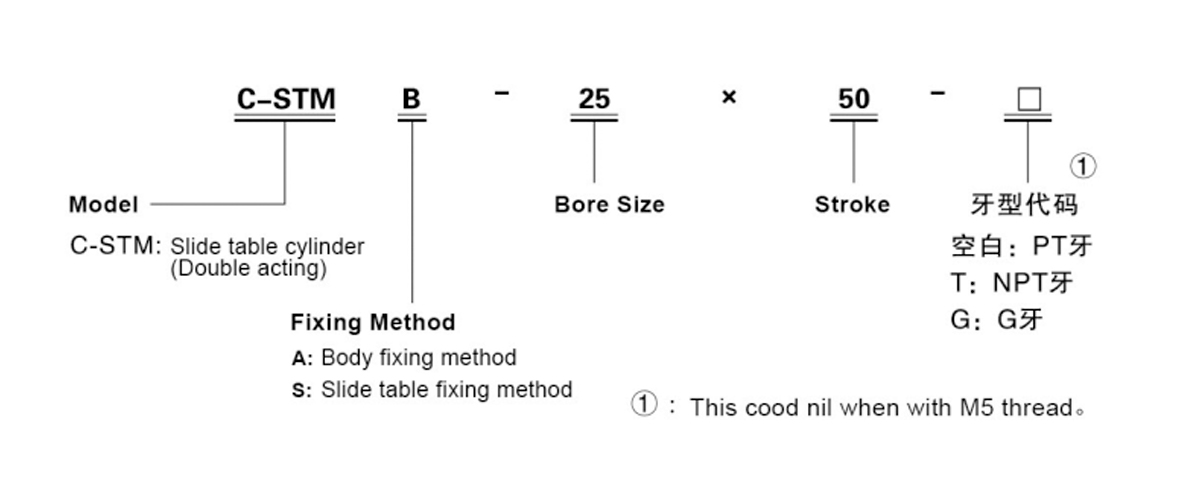

    หมายเหตุ: ซีรีส์ C-STM เป็นแบบแม่เหล็กทั้งหมด

  • ข้อกำหนดมาตรฐาน
    ขนาดเจาะ(มิลลิเมตร) จังหวะมาตรฐาน (มม.) สูงสุดโรคหลอดเลือดสมอง จังหวะที่อนุญาต
    10 25 50 75 100 100 150
    16 25 50 75 100 125 175 200 200 250
    2,025 25 50 75 100 125 175 200 250 250 300
    หมายเหตุ: 1. ภายในช่วงระยะชักที่อนุญาต เมื่อระยะชักมากกว่าระยะชักสูงสุด การประมวลผลที่ไม่ได้มาตรฐานจะดำเนินการ สำหรับจังหวะพิเศษอื่นๆ โปรดติดต่อบริษัทของเรา

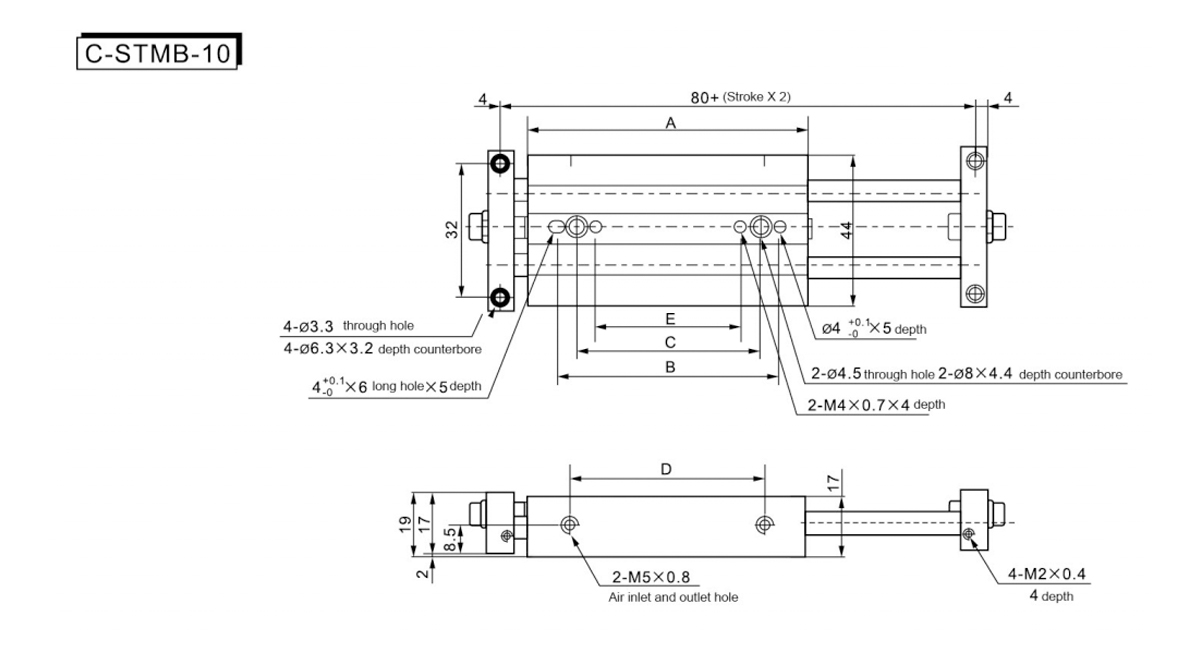

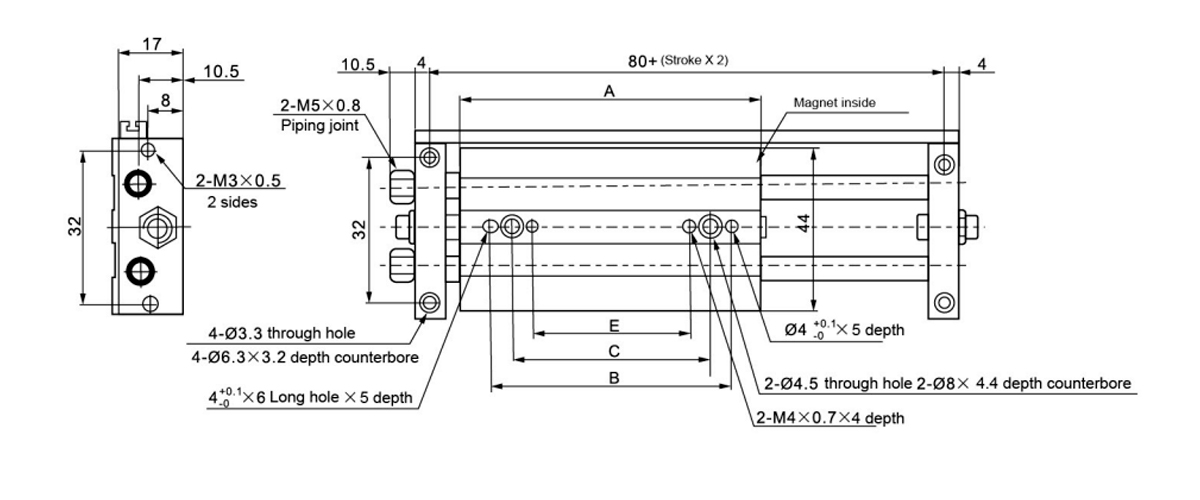

    จังหวะ/สัญลักษณ์ 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    D 46 71 96 121
    E 15 40 40 40

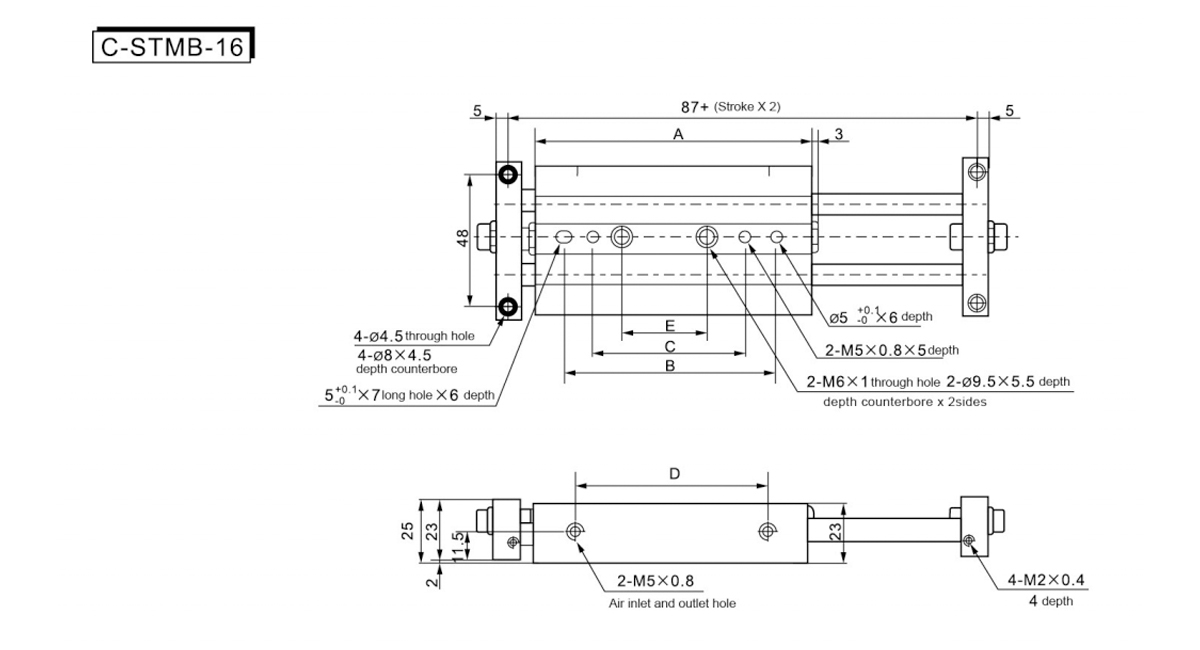

    จังหวะ/สัญลักษณ์ A B C D E
    25 86 55 - 48 25
    50 111 80 - 73 50
    75 136 105 75 98 45
    100 161 130 100 123 70
    125 186 150 120 148 90
    150 211 150 120 173 90
    175 236 150 120 198 90
    200 261 150 120 223 90

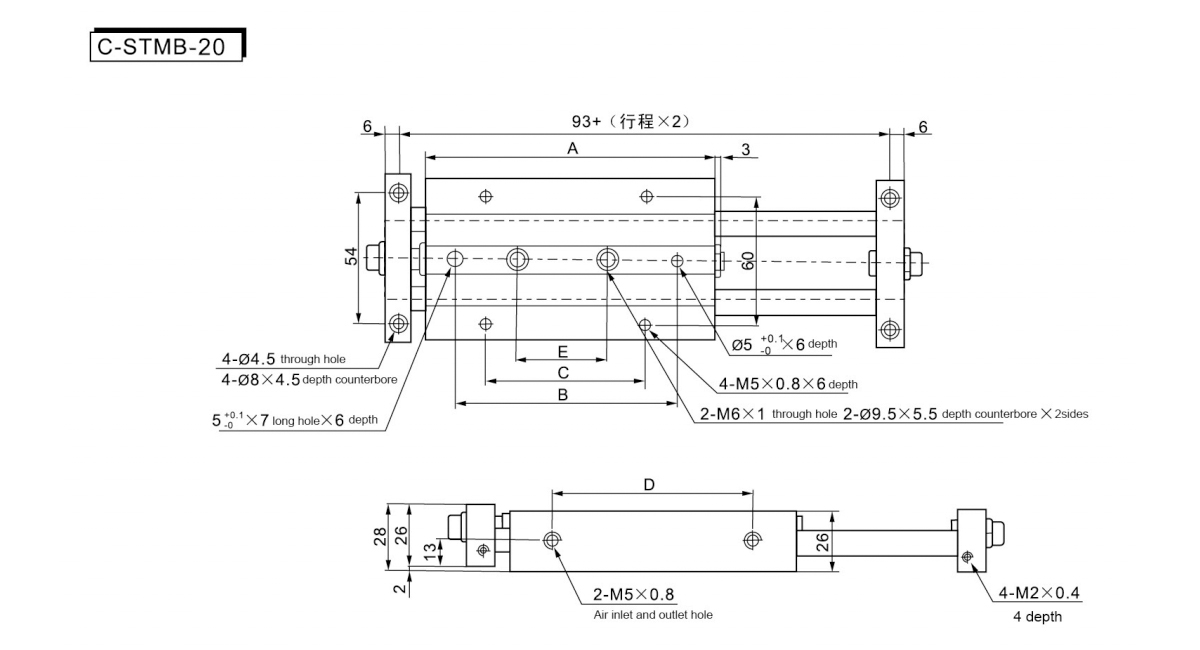

    จังหวะ/สัญลักษณ์ A B C D E
    25 94 60 50 53 35
    50 119 85 50 78 45
    75 144 110 75 103 45
    100 169 135 100 128 70
    125 194 150 120 153 90
    150 219 150 120 178 90
    175 244 150 120 203 90
    200 269 150 120 228 90
    250 319 150 120 278 90

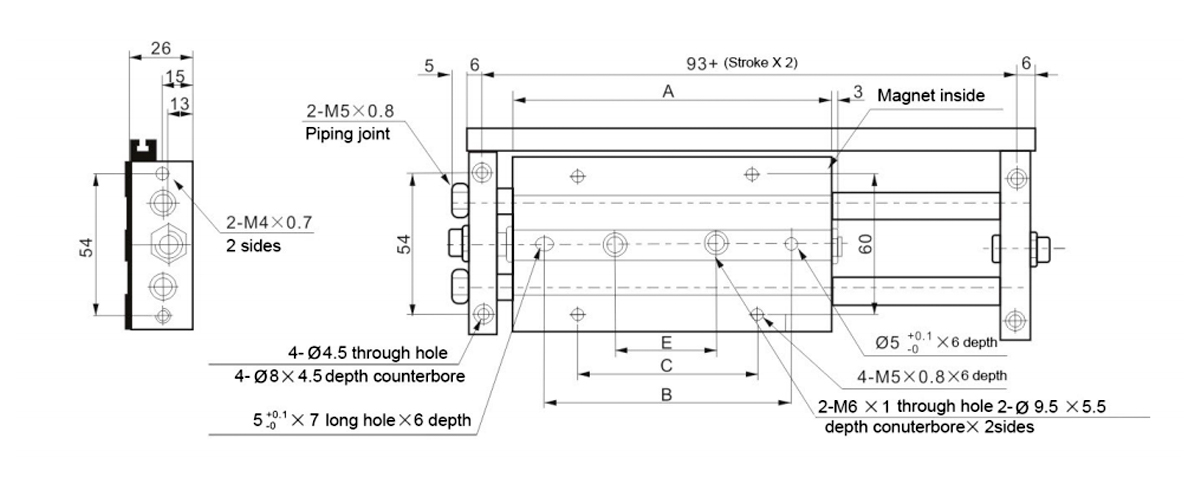

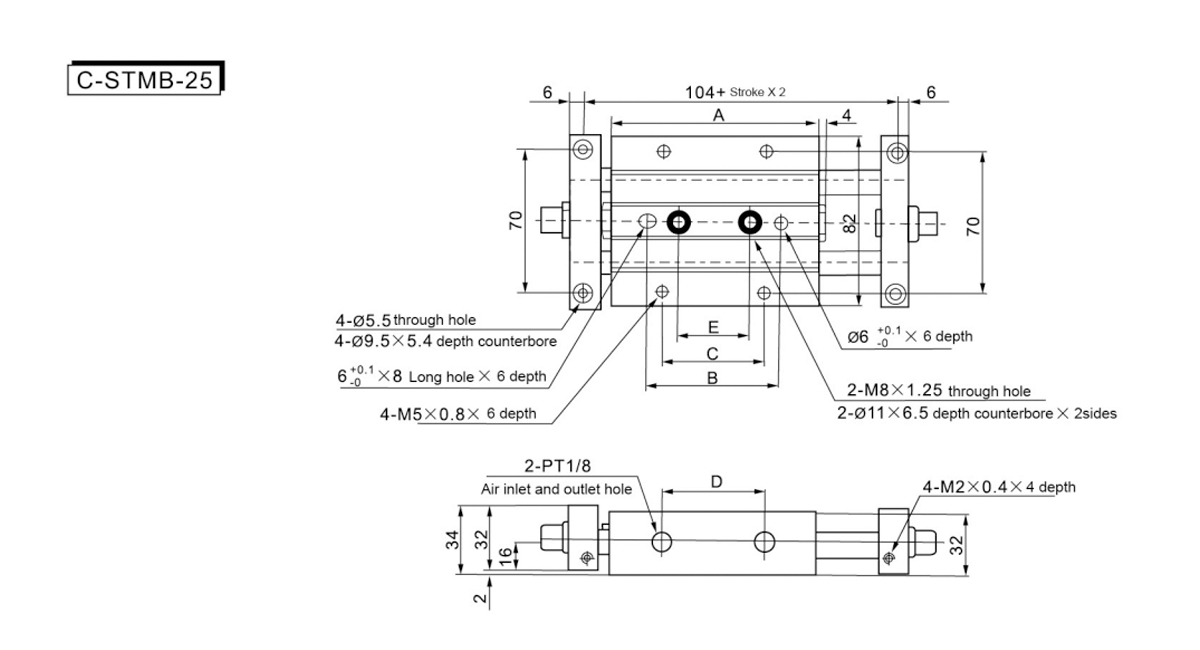

    จังหวะ/สัญลักษณ์ A B C D E
    25 101 65 50 50 35
    50 126 90 50 75 45
    75 151 115 75 100 45
    100 176 140 100 125 70
    125 201 140 100 150 95
    150 226 140 100 175 100
    175 251 140 100 200 100
    200 276 140 100 225 100
    250 326 140 100 275 100

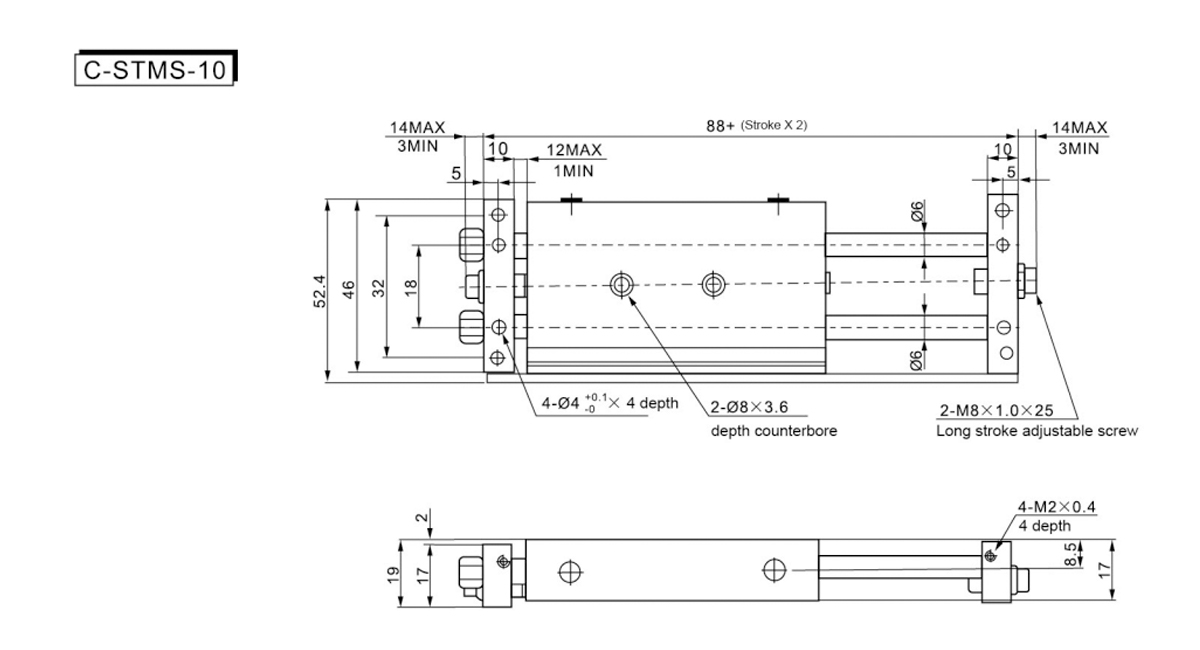

    จังหวะ/สัญลักษณ์ 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    E 15 40 40 40

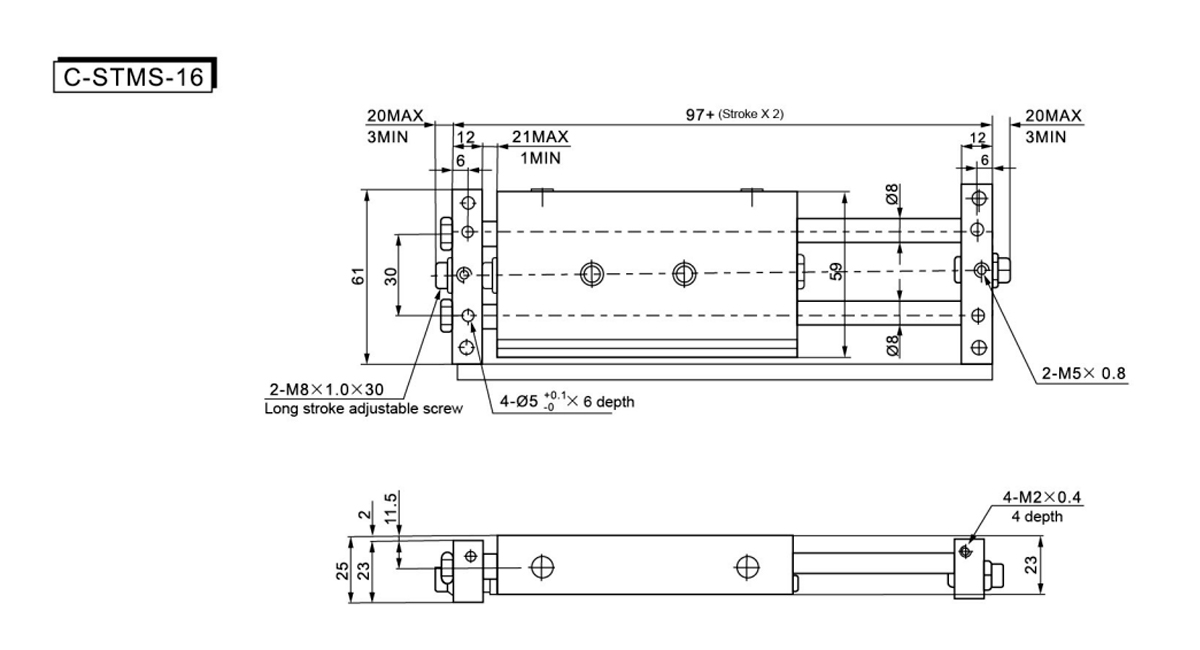

    จังหวะ/สัญลักษณ์ A B C E
    25 86 55 - 25
    50 111 80 - 50
    75 136 105 75 45
    100 161 130 100 70
    125 186 150 120 90
    150 211 150 120 90
    175 236 150 120 90
    200 261 150 120 90

    จังหวะ/สัญลักษณ์ A B C E
    25 94 60 50 35
    50 119 85 50 45
    75 144 110 75 45
    100 169 135 100 70
    125 194 150 120 90
    150 219 150 120 90
    175 244 150 120 90
    200 269 150 120 90
    250 319 150 120 90

    จังหวะ/สัญลักษณ์ A B C E
    25 101 65 50 35
    50 126 90 50 45
    75 151 115 75 45
    100 176 140 100 70
    125 201 140 100 95
    150 226 140 100 100
    175 251 140 100 100
    200 276 140 100 100
    250 326 140 100 100
