ซีรี่ส์ MHZ2 (ชนิดเปิดและปิดขนาน) มือจับชิ้นงานแบบใช้ลม ผู้จัดจำหน่าย

บ้าน / สินค้า / กระบอกลม / มือจับแบบนิวแมติก / ซีรี่ส์ MHZ2 (ชนิดเปิดและปิดขนาน) มือจับชิ้นงานแบบใช้ลม

ซีรี่ส์ MHZ2 (ชนิดเปิดและปิดขนาน) มือจับชิ้นงานแบบใช้ลม ซีรี่ส์ MHZ2 (ชนิดเปิดและปิดขนาน) มือจับชิ้นงานแบบใช้ลม
  • ซีรี่ส์ MHZ2 (ชนิดเปิดและปิดขนาน) มือจับชิ้นงานแบบใช้ลม
  • ซีรี่ส์ MHZ2 (ชนิดเปิดและปิดขนาน) มือจับชิ้นงานแบบใช้ลม
มือจับแบบนิวแมติก

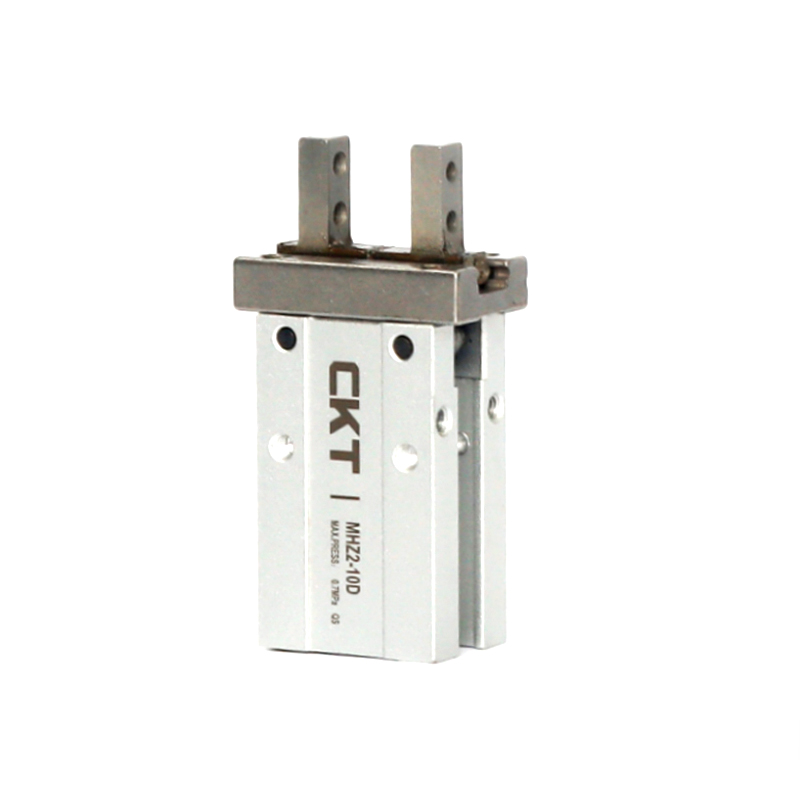

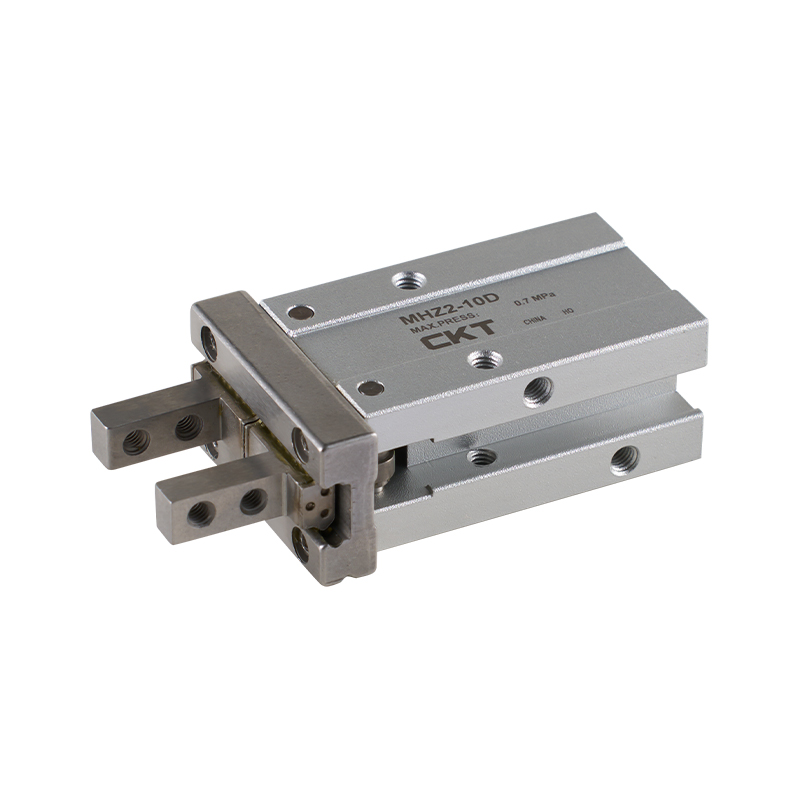

ซีรี่ส์ MHZ2 (ชนิดเปิดและปิดขนาน) มือจับชิ้นงานแบบใช้ลม

ซีรีส์ MHZ2 (ประเภทการเปิดและปิดแบบขนาน) กริปเปอร์แบบนิวแมติกมุ่งเน้นไปที่การให้การจับยึดแบบขนานที่มั่นคงและเชื่อถือได้ Its design concept is to balance core performance and adaptability to meet the basic needs of precision grasping in the automation execution link.

คุณสมบัติหลัก:

1. ระบบนำทางแบบรวม: กลไกนำทางแบบรวมช่วยให้แน่ใจว่าแอคชูเอเตอร์มีความแข็งแกร่งของโครงสร้างและความแม่นยำในการดำเนินการที่เพียงพอระหว่างการทำงาน

2. เสถียรภาพของคำแนะนำที่ได้รับการปรับปรุง: An auxiliary positioning structure is provided at the bottom of the guide component to maintain the relative position relationship between the key moving parts and the main structure, and improve the reliability of long-term operation.

3. ประสิทธิภาพการวางตำแหน่งที่แม่นยำ: The optimized structural design brings good positioning consistency, which helps to achieve accurate clamping of the workpiece and enhance the certainty of the clamping process.

4. การติดตั้งและความเข้ากันได้ที่ยืดหยุ่น: Provides a variety of standardized installation interfaces for easy integration into different equipment layouts or space-constrained environments.

5. ความช่วยเหลือในการควบคุมร่างกาย: ตัวเครื่องได้รับการตั้งค่าล่วงหน้าด้วยส่วนประกอบแม่เหล็ก ซึ่งให้ความสะดวกขั้นพื้นฐานสำหรับการรวมอุปกรณ์ตรวจจับตำแหน่งมาตรฐาน

6. การปรับตัวของสวิตช์เหนี่ยวนำ: There are multiple induction switch installation slots designed on the surface of the cylinder body, which provides adjustment space for the layout of the detection device to adapt to different signal collection requirements.

อีเมล: manager@cktworld.com
ดาวน์โหลด
ก่อนหน้า：ซีรีส์ MHC2 (ชนิดเปิดและปิดศูนย์กลาง) มือจับแบบใช้แรงลม
ถัดไป：ไม่มีบทความถัดไป
  • เส้นผ่านศูนย์กลางกระบอกสูบ
    มม     		6 10 16 20 25 32 40
    ใช้ของเหลว อากาศ
    แรงดันใช้งาน
    ช่วง (MPa)     		การแสดงสองครั้ง 0.15~0.7 0.2~0.7 0.1~0.7 0.1~0.7
    การแสดงเดี่ยว 0.3~0.7 0.35~0.7 0.25~0.7 0.25~0.7
    อุณหภูมิของของไหลเพื่อการใช้งานด้านสิ่งแวดล้อม -10~60℃
    การทำซ้ำ (มม.) ±0.01 ±0.02
    ความถี่ในการทำงานสูงสุด (c.p.m) 180 (ซีรีส์ MHZL2 คือ 120) 60
    อุปทานน้ำมัน ไม่จำเป็น
    โหมดการทำงาน การแสดงสองครั้ง · Single-acting
    สวิตช์แม่เหล็ก (อุปกรณ์เสริม) สวิตช์แม่เหล็กแบบไม่สัมผัส (MHZA2, MHZAJ2 ไม่มีสวิตช์แม่เหล็ก)
    เส้นผ่านศูนย์กลางการเชื่อมต่อ M3×0.5 M5×0.8

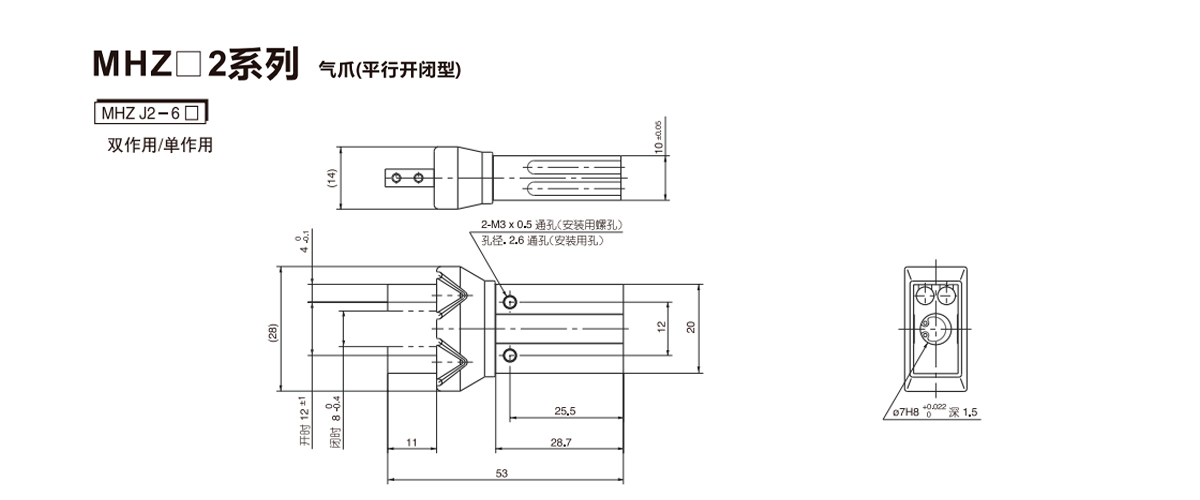

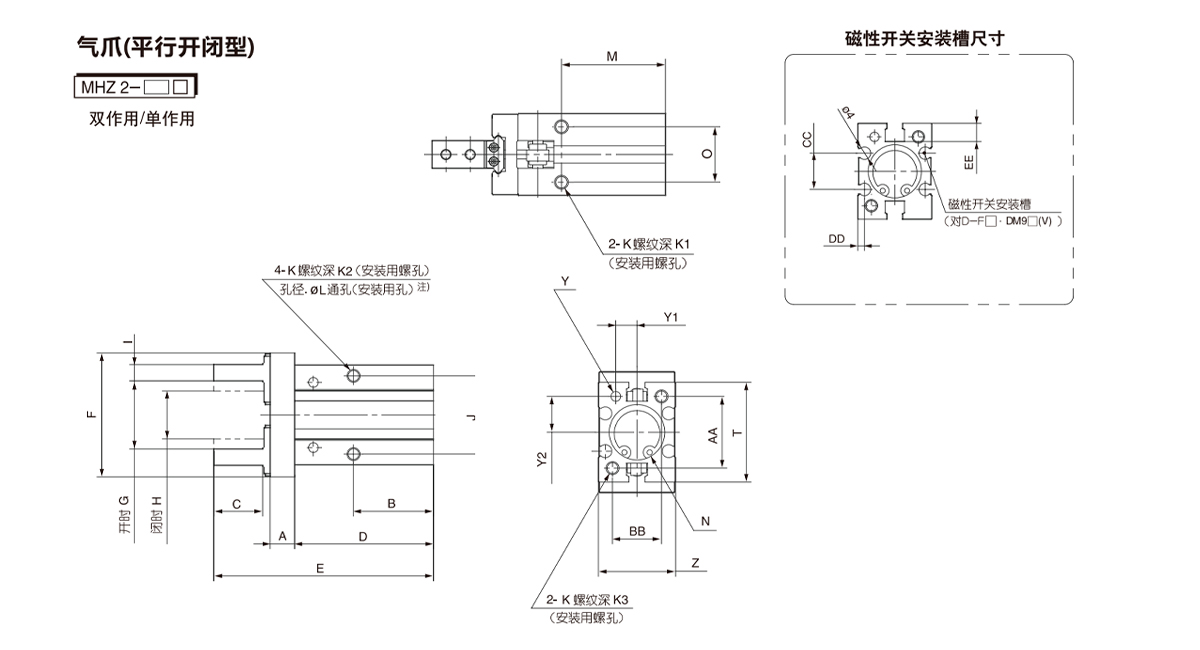

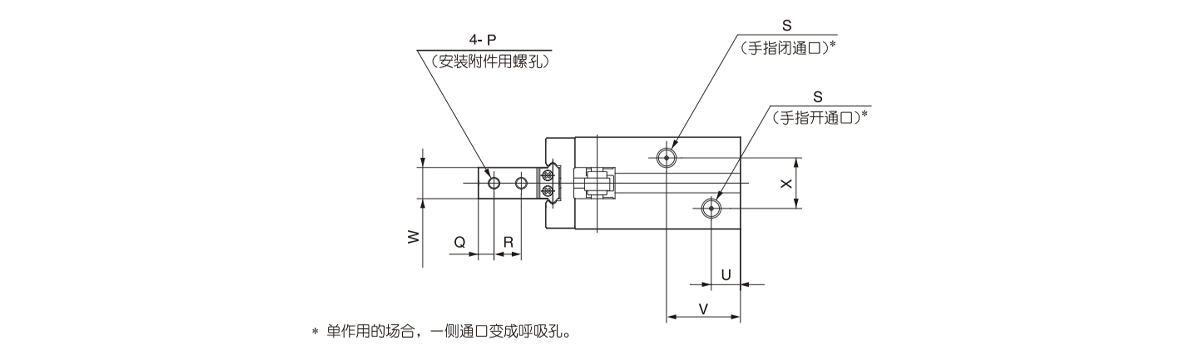

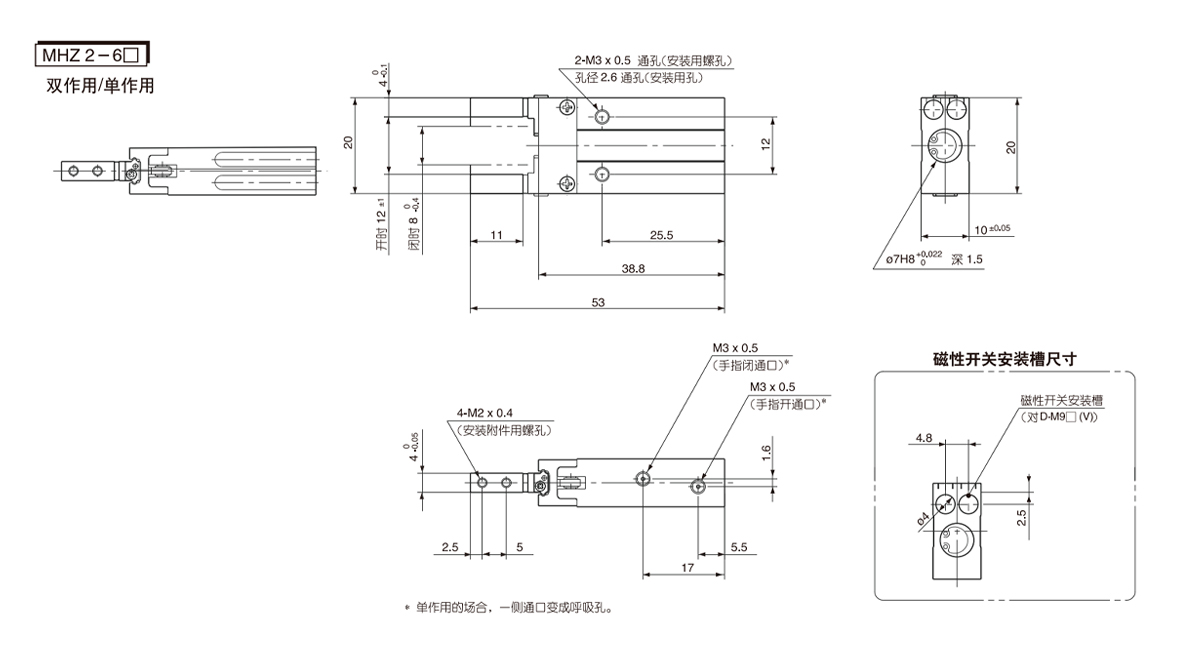

  • รุ่น
    (มม.)     		A B C D E F G H I J K K1 K2 K3 แอล M N 0 P Q R S
    10 6 23 12 37.8 57 29 15.2 11.2 4 16 M3×0.5 6 5.5 6 26 27 Ø11H9 ลึก 2 11.4 M2.5×0.45 3 5.7 M3×0.5
    16 7.5 24.5 15 42.5 67.3 38 20.9 14.9 5 24 M4×0.7 4.5 8 8 3.4 30 Ø17H9 ลึก2 16 M3×0.5 4 7 M5×0.8
    20 9.5 29 20 52.8 84.8 50 26.3 16.3 8 30 M5×0.8 8 10 10 4.3 35 021H9 ลึก3 18.6 M4×0.7 5 9 M5×0.8
    25 11 30 25 63.6 102.7 63 33.3 19.3 10 36 M6×1 10 12 12 5.1 36.5 026H9 ลึก3.5 22 M5×0.8 6 12 M5×0.8
    32 12 40(49) 29 67(76) 113(122) 97 48 26 12 46 M6×1 10 13 13 5.1 48(57) 034H9 ดีพ4 26 M6×1 7 14 M5×0.8
    40 15 49(62) 36 83(96) 139(152) 119 60 30 14 56 M8×1.25 13 16 17 6.6 58(71) 042H9 ดีพ4 32 M8×1.25 9 17 M5×0.8

    รุ่น
    (มม.)     		T U V W X Y Z Y1 ย2 เอเอ บีบี ซีซี วว อี
    10 23 9 19 5 11 Ø2H9 ลึก3 16.4±0.05 5.2±0.02 7.6±0.02 18 12 5.4
    16 30.6 7.5 19 8 13 Ø3H9 ลึก3 23.6±0.05 6.5±0.02 11±0.02 22 15 11.6 2.1 5.8
    20 42 10 23 10 15 Ø4H9 ลึก4 27.6±0.05 7.5±0.02 16.8±0.02 32 18 14 2.1 9
    25 52 10.7 23.5 12 20 Ø4H9 ลึก4 33.6±0.05 10±0.02 21.8±0.02 40 22 19 3.5 11.5
    32 60 11 31(37) 15 24 Ø5H9 ลึก5 40±0.1 12±0.02 23±0.02 46 26 24 3.3 11.5
    40 72 12 38(45) 18 28 Ø5H9 ลึก5 48±0.1 14±0.02 29±0.02 56 32 29.4 3.7 13

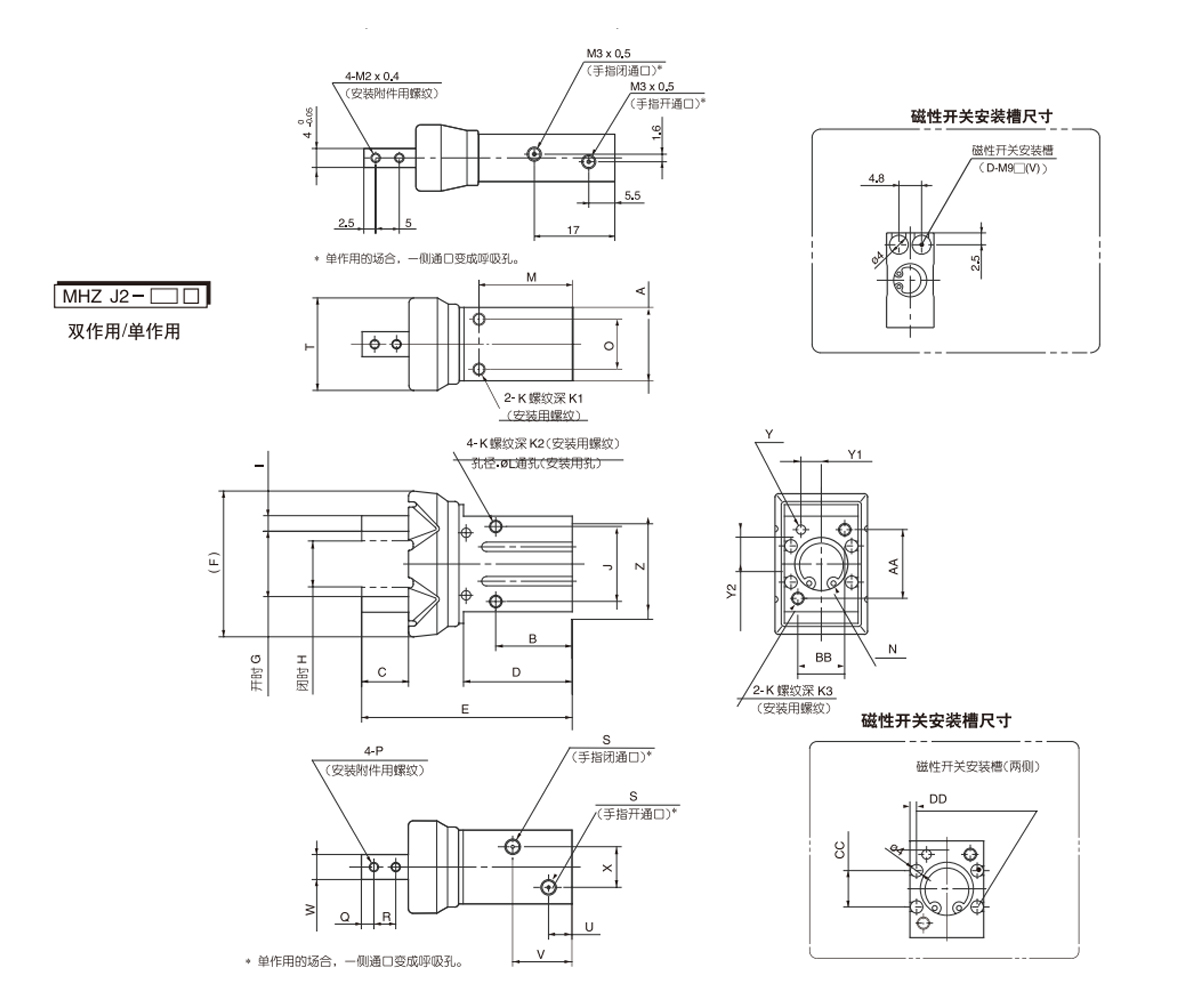

    เส้นผ่านศูนย์กลางกระบอกสูบ
    มม     		A B C D E F G H I J K K1 K2 K3 แอล M N 0 P คิวอาร์ S T U v W x Y Y1 ย2 Z เอเอ บีบี ซีซี วว
    10 16.4±0.05 23 2 31 57 34 15.2 11.2 4 16 M3×0.5 6 5.5 6: 2.6 27 Ø11H9 ลึก2 11.4 M2.5x4.5 3 5.7 M3×0.5 21 7 19 5 11 Ø2H9 ลึก3 5.2±0.02 7.6±0.02 23 18 12 - 2.5
    16 23.6±0.05 24.5 15 34.8 67.3 45 20.9 14.7 5 24 M4×0.7 4.5 8 8 3.4 30 Ø17H9 ลึก2 16 M3×0.5 4 7 M5×0.8 29.6 7.5 19 8 13 Ø3H9 ลึก3 6.5±0.02 11±0.02 30.6 22 15 11.6 2
    20 27.6±0.05 29 20 43.5 84.8 58 26.3 16.3 8 30 M5×0.8 8 10 10 4.3 35 Ø21H9 ลึก3 18.6 M4×0.7 5 9 M5×0.8 34.5 8.5 23 10 15 Ø4H9 ลึก4 7.5±0.02 16.8±0.02 42 32 18 14 2
    25 33.6±0.05 30 25 53 102.7 73 33.3 19.3 10 36 M6×1 10 12 2 5.1 36.5 Ø26H9 ลึก3.5 22 M5×0.8 6 12 M5×0.8 42 9 24 12 20 Ø4H9 ลึก4 10±0.02 21.8±0.02 52 40 22 19 3.5
