วิธีการซีลโลหะ

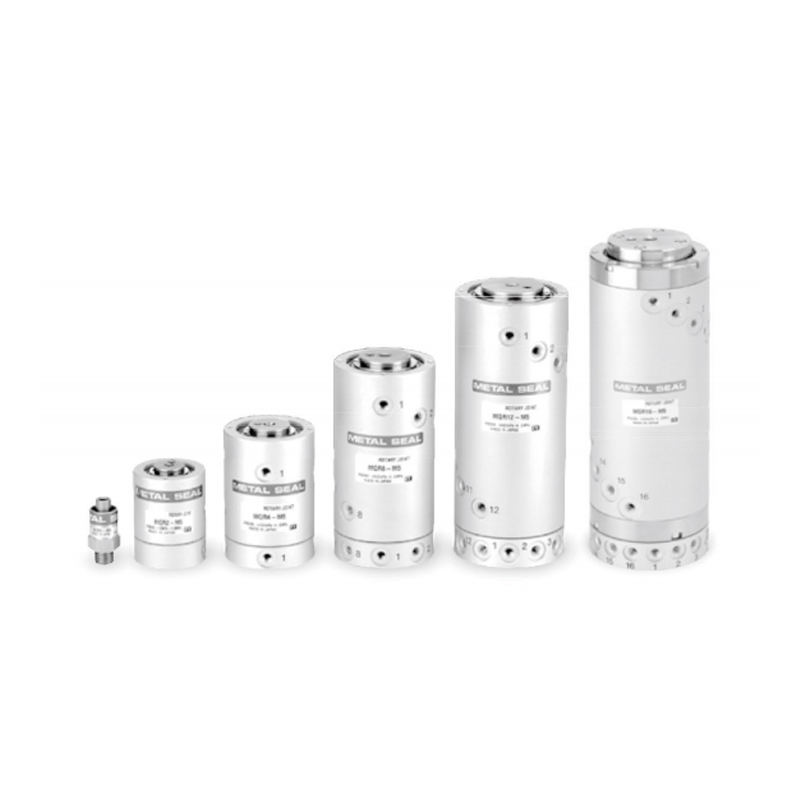

กลไกแบบหมุน・ใช้เพื่อจ่ายอากาศให้กับชิ้นส่วนที่หมุนและแกว่ง เช่น แขนหุ่นยนต์

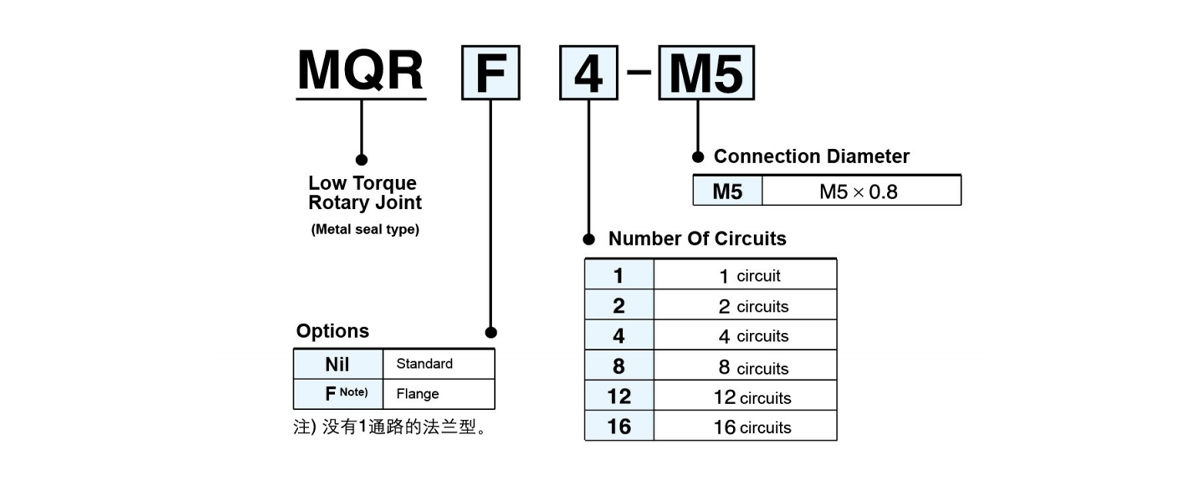

| รุ่น | MQR1-M5 | MQR2-M5 | MQR4-M5 | MQR8-M5 | MQR12-M5 | MQR16-M5 | |
| จำนวนวงจร (จำนวนพอร์ต) | 1 วงจร | 2 วงจร | 4วงจร | 8 วงจร | 12 วงจร | 16 วงจร | |
| ของไหล | อากาศ · ก๊าซเฉื่อย | ||||||
| โครงสร้างซีล | ซีลโลหะ | ||||||
| โครงสร้างคำแนะนำ | รองรับแบริ่ง | รองรับแบริ่ง at both ends | |||||
| ขนาดพอร์ต | ชาย R1/8 | M5×0.8 | |||||
| ตัวเมีย M5×0.8 | |||||||
| อัตราการไหล ลักษณะ | C | 0.50[dm³/(s ·บาร์)] | |||||
| b | 0.40 | ||||||
| ประวัติย่อ | 0.17 | ||||||
| การหล่อลื่น | ไม่จำเป็น | ||||||
| แรงดันใช้งานขั้นต่ำ | -100kPa | ||||||
| แรงดันใช้งานสูงสุด | 1.0MPa | ||||||
| หมายเหตุ 1) สภาพแวดล้อมและการทำงาน ของไหล Temperature | -10~80℃ | ||||||
| หมายเหตุ )2 แรงบิดการหมุนเริ่มต้นสูงสุด | 0.003N ·m หรือน้อยกว่า | 0.03N ·m หรือ น้อยกว่า | 0.05N ·m หรือ น้อยกว่า | 0.10N ·m หรือน้อยกว่า | 0.20N·m หรือน้อยกว่า | 0.50N·m หรือน้อยกว่า | |
| หมายเหตุ 5) หมายเหตุหมายเลขการหมุนที่อนุญาต | 3000นาที⁻¹(รอบต่อนาที)หรือน้อยกว่า หมายเหตุ3) | 2000นาที⁻¹(รอบต่อนาที)หรือน้อยกว่า | 1500นาที⁻¹(รอบต่อนาที)หรือน้อยกว่า | 900นาที⁻¹(รอบต่อนาที)หรือน้อยกว่า | 600นาที⁻¹(รอบต่อนาที)หรือน้อยกว่า | 200นาที⁻¹(รอบต่อนาที)หรือน้อยกว่า | |
| หมายเหตุ 4) โหลดรัศมีที่อนุญาต (ปฏิกิริยาแกนคัปปลิ้งที่อนุญาต) | 1N หรือน้อยกว่า | 15ไม่น้อยไปกว่านั้น | 30N หรือน้อยกว่า | 40N หรือน้อยกว่า | 50N หรือน้อยกว่า | ||
| โหลดตามแนวแกนที่อนุญาต | |||||||
| น้ำหนัก | 0.025กก | 0.16กก | 0.39กก | 0.76กก | 1.26กก | 2.80กก | |

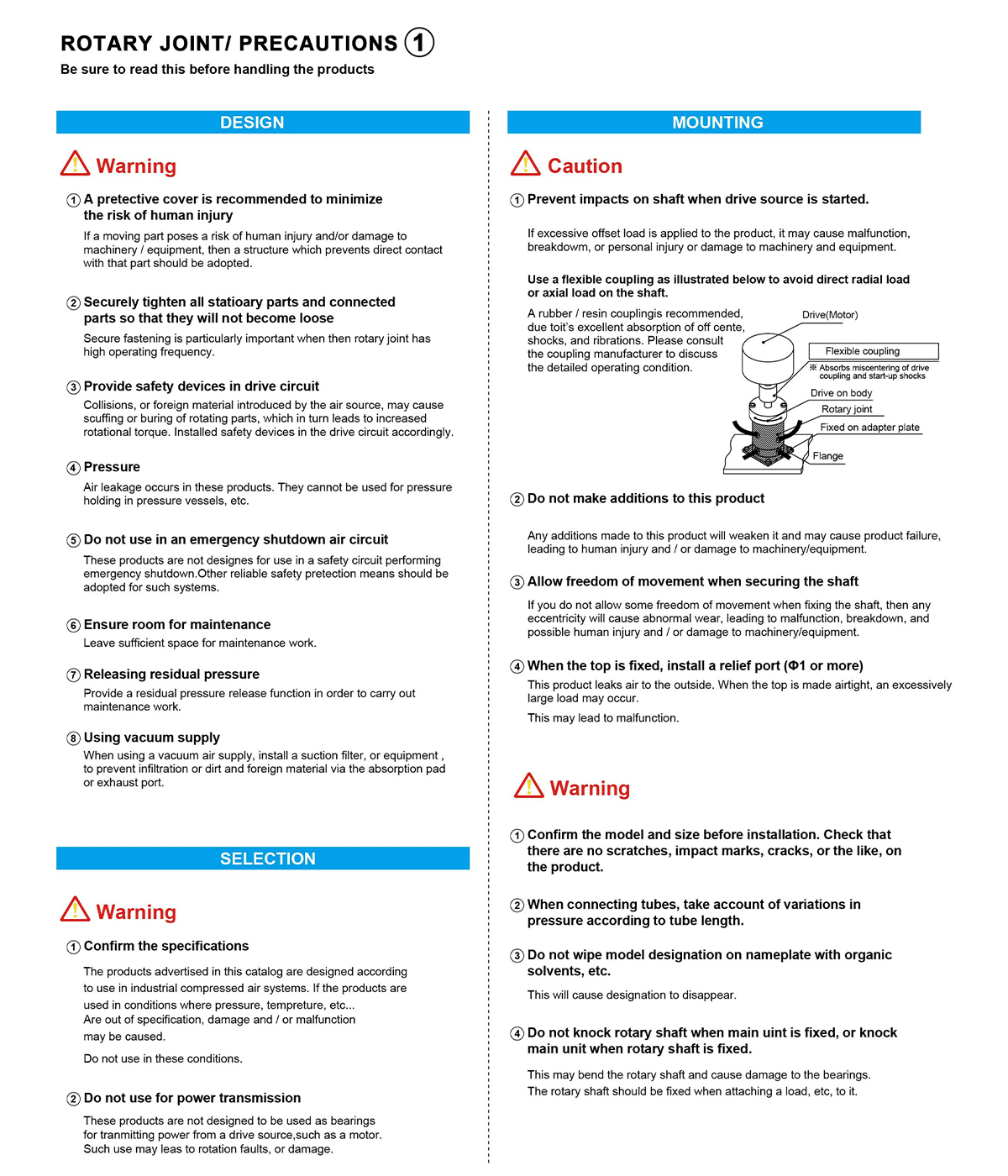

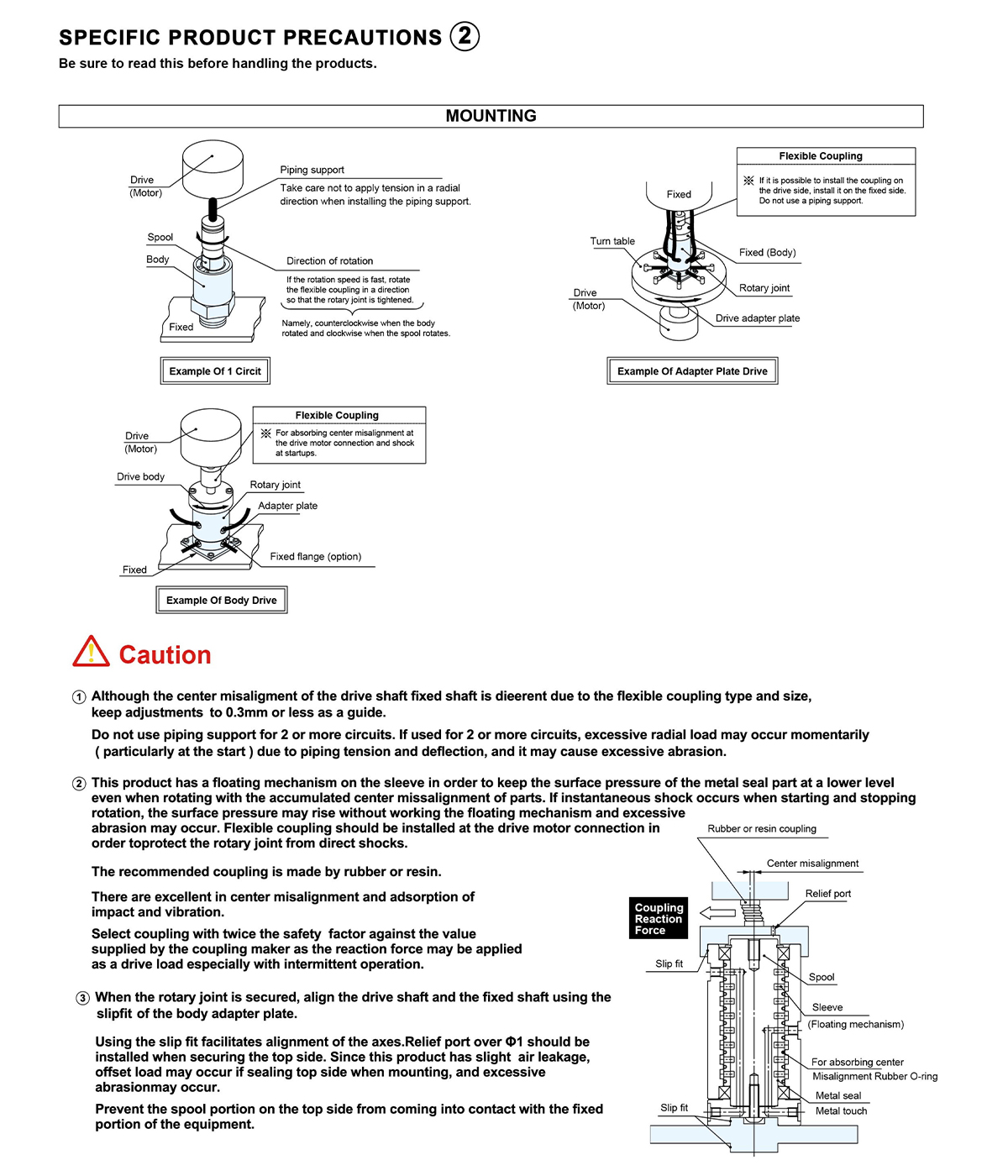

| หมายเหตุ 1) อุณหภูมิ 80°C รวมถึงอุณหภูมิที่เพิ่มขึ้นระหว่างการหมุน; หมายเหตุ 2)แรงบิดสตาร์อัพไม่เปลี่ยนแปลงตามแรงดันจ่ายหรือเมื่อไม่ใช้งาน (คงอยู่ภายในแรงบิดการหมุนสตาร์ทสูงสุด) แต่มันเปลี่ยนตามจำนวนการหมุน หมายเหตุ 3) หากใช้ที่ความเร็วสูงกว่า 600 นาที-1 (รอบต่อนาที) ตรวจสอบให้แน่ใจว่าการหมุนอยู่ในทิศทางที่ข้อต่อถูกยึด หมายเหตุ 4) แนะนำให้ใช้ข้อต่อยาง/เรซิน เนื่องจากการดูดซับแรงกระแทกจากศูนย์กลาง แรงกระแทก และการสั่นสะเทือนได้ดีเยี่ยม หมายเหตุ 5)นาที-1 จำนวนการหมุน ต่อ 1 นาที | |||||||

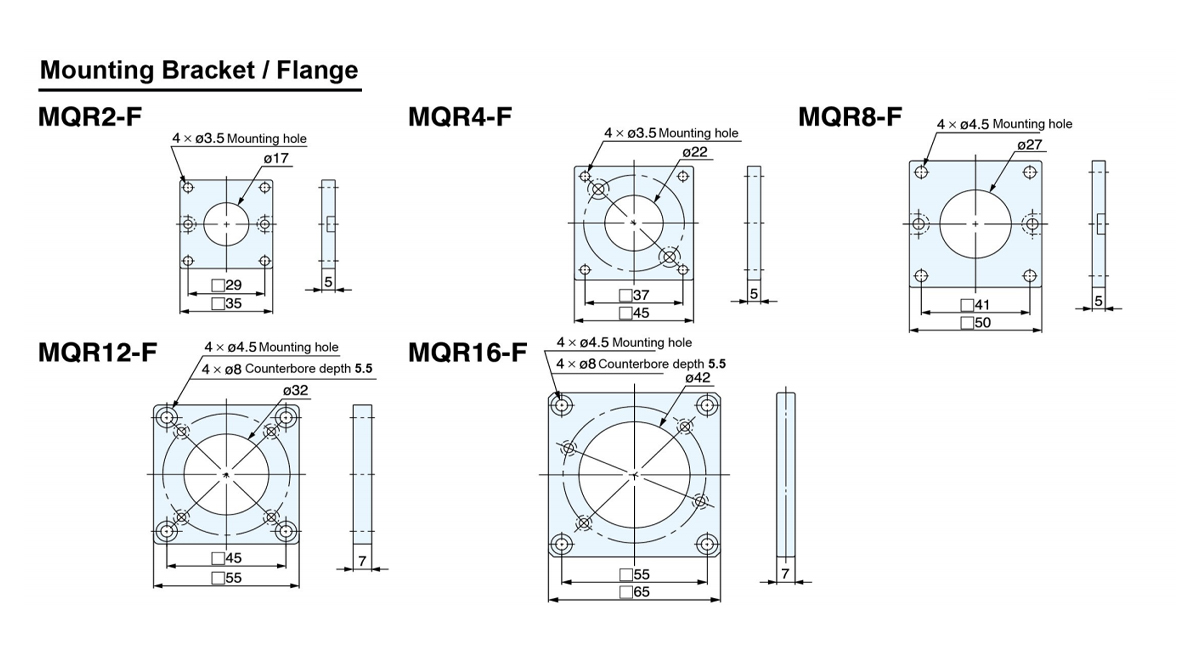

| จำนวนวงจร | หมายเลขชิ้นส่วนหน้าแปลน |
| 2 วงจร | MQR2-F |
| 4 วงจร | MQR4-F |
| 8 วงจร | MQR8-F |
| 12 วงจร | MQR12-F |
| 16 วงจร | MQR16-F |

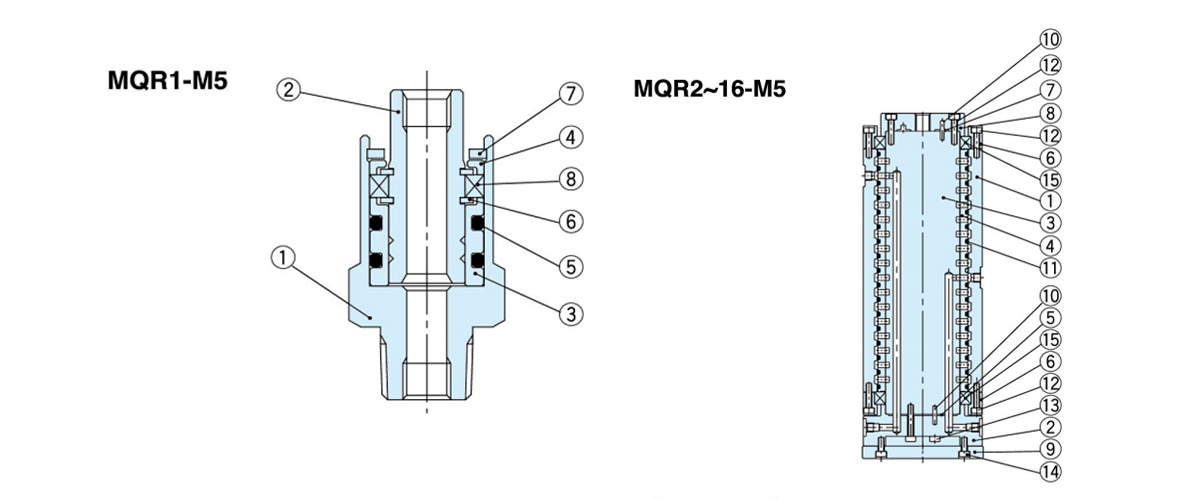

| ชิ้นส่วนส่วนประกอบ (วงจร MQR1-M5,1) | |||
| รายการ | ชื่อ | วัสดุ | รีมฤกษ์ |
| 1 | ร่างกาย | สแตนเลส | |
| 2 | สปูล | สแตนเลสชนิดพิเศษ | |
| 3 | แขนเสื้อ | สแตนเลสชนิดพิเศษ | |
| 4 | จาน | อลูมิเนียม | |
| 5 | โอริง | H-NBR | |
| 6 | แหวนยึด | เหล็กกล้าคาร์บอน | |
| 7 | แหวนยึด | เหล็กกล้าคาร์บอน | |
| 8 | ตลับลูกปืนเรเดียล | ||
| ชิ้นส่วนส่วนประกอบ (MQR2 ถึง 16-M5,2 ถึง 16 วงจร) | |||
| รายการ | ชื่อ | วัสดุ | รีมฤกษ์ |
| 1 | ร่างกาย | อลูมิเนียม alloy | |
| 2 | แผ่นอะแดปเตอร์ | อลูมิเนียม alloy | |
| 3 | สปูล | สแตนเลสชนิดพิเศษ | |
| 4 | แขนเสื้อ | สแตนเลสชนิดพิเศษ | |
| 5 | ปะเก็น | H-NBR | |
| 6 | ที่ยึดแบริ่ง | สแตนเลส | 16 วงจรเท่านั้น |
| 7 | ปะเก็น | H-NBR | 16 วงจรเท่านั้น |
| 8 | จาน | อลูมิเนียม alloy | 16 วงจรเท่านั้น |
| 9 | หน้าแปลน | อลูมิเนียม alloy | |
| 10 | พินขนาน | เหล็กกล้าคาร์บอน | ยกเว้น 2 วงจร |
| 11 | โอริง | H-NBR | |
| 12 | โบลท์ | เหล็กกล้าคาร์บอน | 16 วงจรเท่านั้น |
| 13 | โบลท์ | เหล็กกล้าคาร์บอน | |
| 14 | โบลท์ | เหล็กกล้าคาร์บอน | |
| 15 | ตลับลูกปืนเรเดียล | - | |
