MGP Series กระบอกสูบบางพร้อมไกด์ร็อด ผู้จัดจำหน่าย

บ้าน / สินค้า / กระบอกลม / กระบอกสูบหลายแกน / MGP Series กระบอกสูบบางพร้อมไกด์ร็อด

MGP Series กระบอกสูบบางพร้อมไกด์ร็อด MGP Series กระบอกสูบบางพร้อมไกด์ร็อด
  • MGP Series กระบอกสูบบางพร้อมไกด์ร็อด
  • MGP Series กระบอกสูบบางพร้อมไกด์ร็อด
กระบอกสูบหลายแกน

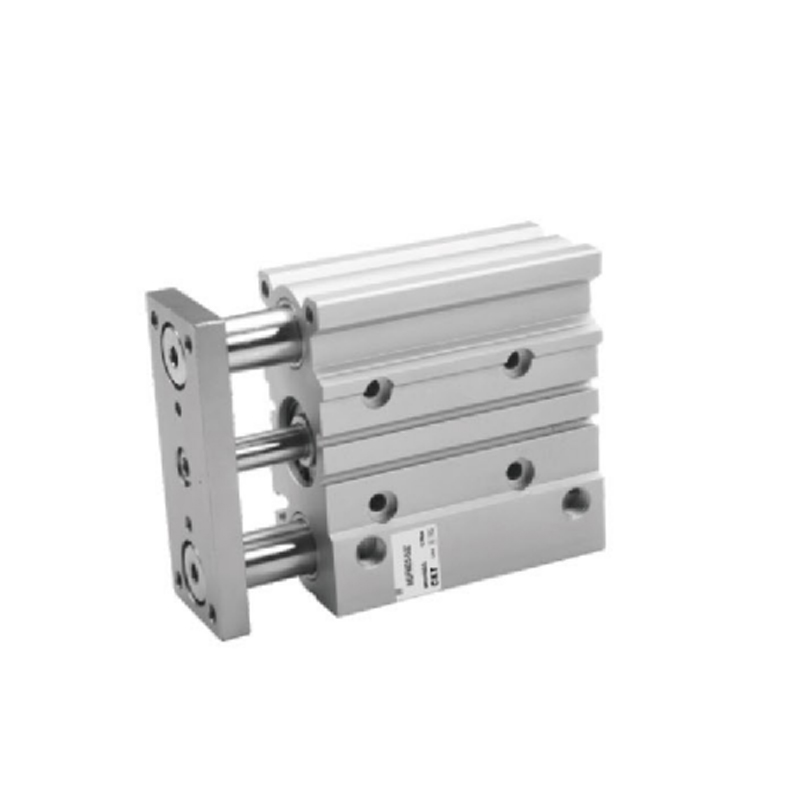

MGP Series กระบอกสูบบางพร้อมไกด์ร็อด

1. ขนาดเล็กและน้ำหนักเบา
2. ความต้านทานการโหลดด้านข้างที่แข็งแกร่ง
3. ความต้านทานแรงบิดที่แข็งแกร่ง
4. ความแม่นยำในการหมุนสูง
5. ตลับลูกปืนแกนนำอาจเป็นตลับลูกปืนเลื่อนหรือตลับลูกปืนก็ได้
6. ติดตั้งง่าย
7. สามารถเลือกตำแหน่งท่อสองด้านได้

อีเมล: manager@cktworld.com
ดาวน์โหลด
ก่อนหน้า：กระบอกสูบมิเนียเจอร์/เบรคเกอร์ขนาดเล็ก MGJ Series พร้อมไกด์ร็อด
ถัดไป：ซีรี่ส์ CXSW กระบอกสูบแบบก้านคู่

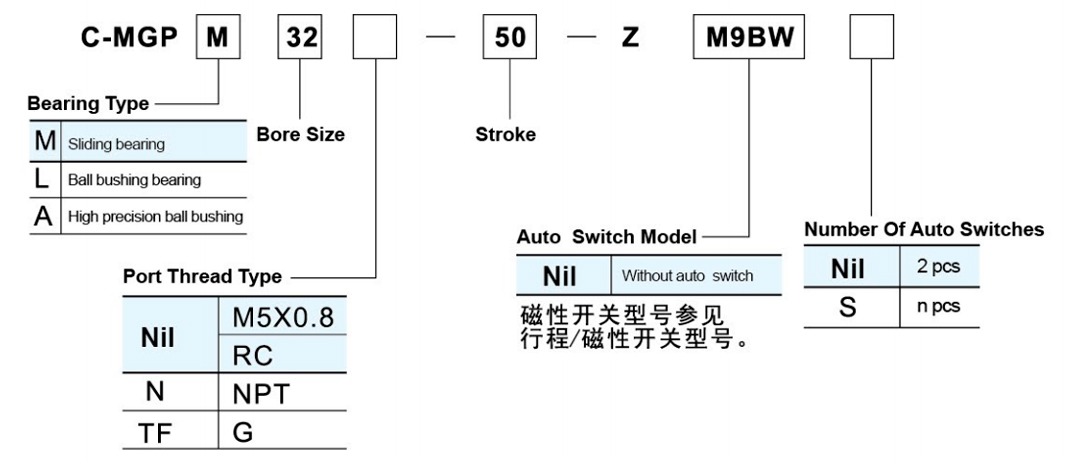

  • ข้อกำหนดมาตรฐาน
    ขนาดเจาะ (มม.) 12 16 20 25 32 40 50 63 80 100
    ของไหล อากาศ
    การดำเนินการ การแสดงสองครั้ง
    ความดันใช้งานสูงสุด(MPa) 1.0
    ความดันใช้งานขั้นต่ำ(MPa) 0.12 0.1
    อุณหภูมิแวดล้อมและของไหล -10~ 60℃(ไม่มีการแช่แข็ง)
    ความเร็วลูกสูบ 50~500มม./วินาที 50~400มม
    เบาะ ยางกันกระแทกปลายทั้งสองข้าง
    ความอดทนต่อความยาวของโรคหลอดเลือดสมอง 1.5มม
    *การหล่อลื่น ไม่จำเป็น
    แบริ่ง ตลับลูกปืนสไลด์/บุชชิ่งบอล/บูชบอลความแม่นยำสูง
    ไม่หมุน
    ความแม่นยำ
    (ส่วนแคลมป์)     		สไลด์แบริ่ง ±0.08° ±0.07° ±0.06° ±0.05° ±0.04°
    บอลบุชชิ่ง ±0.10° ±0.09° ±0.08° ±0.06° ±0.05°
    ความแม่นยำสูง
    บอลบุชชิ่ง
    ท่อพอร์ต M5×0.8 1/8 1/4 3/8
    *โปรดใช้ ISOVG32 หากคุณต้องการใช้สารหล่อลื่น

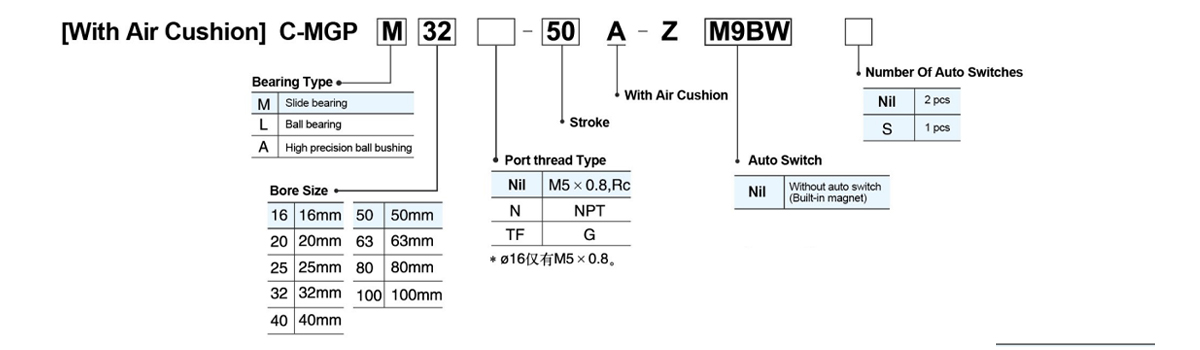

    ขนาดรู (มม.) 16 20,25,32,40,50,63,80,100
    ความดันใช้งานสูงสุด (MPa) 1.0
    ความดันใช้งานขั้นต่ำ (MPa) 0.15 0.12
    เบาะ อากาศ cushion on both ends

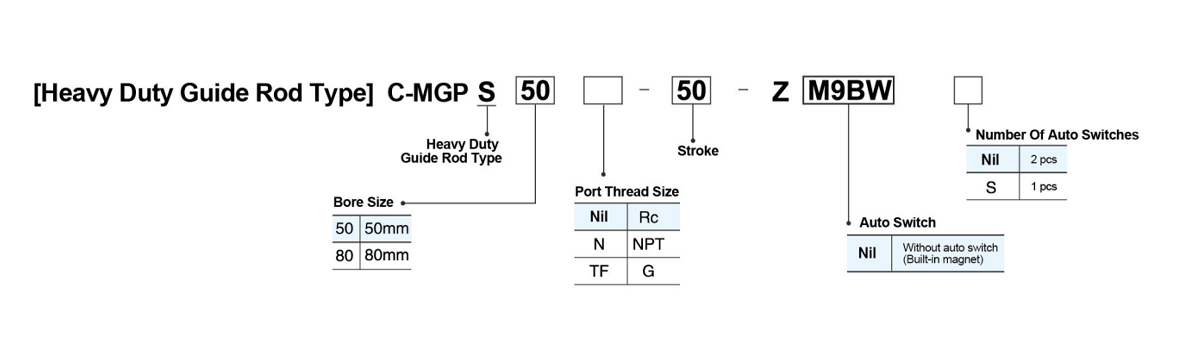

    ข้อมูลจำเพาะ
    ขนาดรู (มม.) 50 80
    ช่วงแรงดันใช้งาน(MPa) 0.1~1.0
    ความเร็วลูกสูบขณะใช้งาน (มม./วินาที) 50~400
    เบาะ ยางกันกระแทกที่ปลายทั้งสองข้าง
    จังหวะมาตรฐาน 25,50,75,100,125,150,175,200
    แผ่นปิดท้ายมีความแม่นยำไม่หมุน ±0.05° ±0.04°

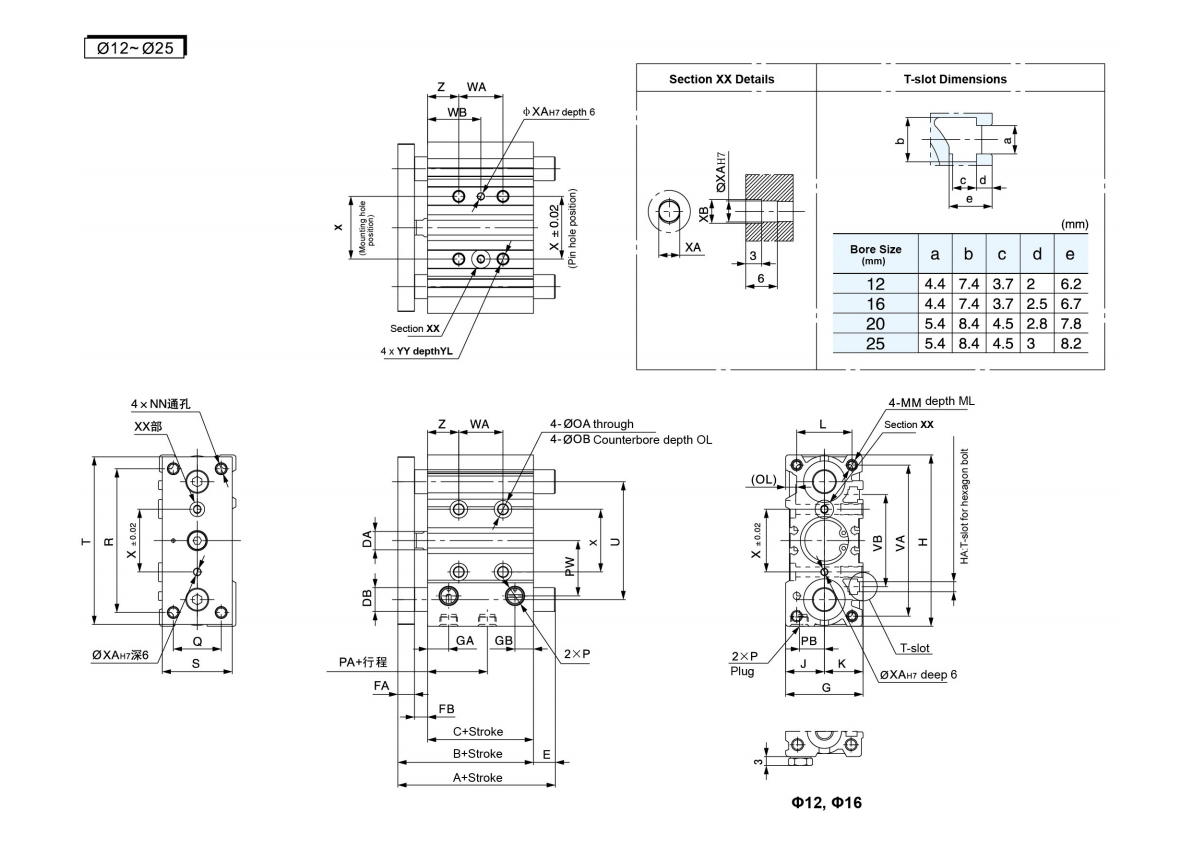

  • C-MGPM,C-MGPL,C-MGป้า ทั่วไป ขนาด                                                                                                                                                                                                                                        (มม.)
    เบื่อ
    ขนาด
    (มม.)     		จังหวะ (มม.) B C อัยการ เอฟเอ เอฟบี G จอร์เจีย กิกะไบต์ H ฮ่า J K L มม มล เอ็นเอ็น โอเอ อ.บ เฒ่า P
    ไม่มี เทนเนสซี ทีเอฟ
    12 10,20,30,40,50,75,100,
    125,150,175,200,250     		42 29 6 7 6 26 11.5 8 58 ม4 13 13 18 ม4×0.7 10 ม4×0.7 4.3 8 4.5 ม5×0.8 - -
    16 46 33 8 7 6 30 11.5 8.5 64 ม4 15 15 22 ม5×0.8 12 ม5×0.8 4.3 8 4.5 ม5×0.8 - -
    20 20,30,40,50,75,100,125,150,
    175,200,250,300,350,400     		53 37 10 8 8 36 11.5 9 83 M5 18 18 24 ม5×0.8 13 ม5×0.8 5.4 9.5 5.5 RC1/8 NPT1/8 G1/8
    25 53 37.5 10 9 7 42 11.5 9.5 93 M5 21 21 30 ม6×1.0 15 ม6×1.0 5.4 9.5 5.5 RC1/8 NPT1/8 G1/8

    เบื่อ
    ขนาด
    (มม.)     		ป้า พีบี ปวส Q R S T U เวอร์จิเนีย วีบี วอชิงตัน ยินดี X เอ็กซ์เอ เอ็กซ์บี ปปป วายแอล Z
    วันที่ 30 หรือ
    น้อยลง     		9sr3oS
    น้อยลง     		มากกว่า 100 200 หรือน้อยกว่า มากกว่า 200 300 หรือน้อยกว่า กว่า 300st วันที่ 30 หรือ
    น้อยลง     		มากกว่า 30 100 หรือน้อยกว่า มากกว่า 100 200 หรือน้อยกว่า เกิน 200 300 หรือน้อยกว่า กว่า 300st
    12 13 8 18 14 48 22 56 41 50 37 20 40 110 200 - 15 25 60 105 - 23 3 3.5 ม5×0.8 10 5
    16 14.5 10 19 16 54 25 62 46 56 38 24 44 110 200 - 17 27 60 105 - 24 3 3.5 ม5×0.8 10 5
    20 13.5 10.5 25 18 70 30 81 54 72 44 24 44 120 200 300 29 39 77 117 167 28 3 3.5 ม6×1.0 12 17
    25 12.5 13.5 30 26 78 38 91 64 82 50 24 44 120 200 300 29 39 77 117 167 34 4 4.5 ม6×1.0 12 17

    C-MGPM ตลับลูกปืนสไลด์ IA,ดีบี,E ขนาด                                       (มม.)
    เบื่อ
    ขนาด
    (มม.)     		A ดีบี E
    50 หรือน้อยกว่า มากกว่า 50 100 หรือน้อยกว่า มากกว่า 100 200 หรือน้อยกว่า กว่า 200st 50 หรือน้อยกว่า มากกว่า 50 100 หรือน้อยกว่า มากกว่า 100 200 หรือน้อยกว่า กว่า 200st
    12 42 60.5 82.5 82.5 8 0 18.5 40.5 40.5
    16 46 64.5 92.5 92.5 10 0 18.5 46.5 46.5
    20 53 77.5 77.5 110 12 0 24.5 24.5 57
    25 53.5 77.5 77.5 109.5 16 0 24 24 56



    C-MGPL(บอลบุชชิ่ง)
    C-MGป้า (บุชบอลความแม่นยำ Hlgh) / A, ดีบี, E ขนาด   (มม.)
    เบื่อSize(mm) A ดีบี E
    30 หรือน้อยกว่า มากกว่า 30 100 หรือน้อยกว่า มากกว่า 100 200 หรือน้อยกว่า กว่า 200st 30 หรือน้อยกว่า มากกว่า 30 100 หรือน้อยกว่า มากกว่า 100 200 หรือน้อยกว่า กว่า 200st
    12 43 55 84.5 84.5 6 1 13 42.5 42.5
    16 49 65 94.5 94.5 8 3 19 48.5 48.5
    20 59 76 100 117.5 10 6 23 47 64.5
    25 65.5 81.5 100.5 117.5 13 12 28 47 64

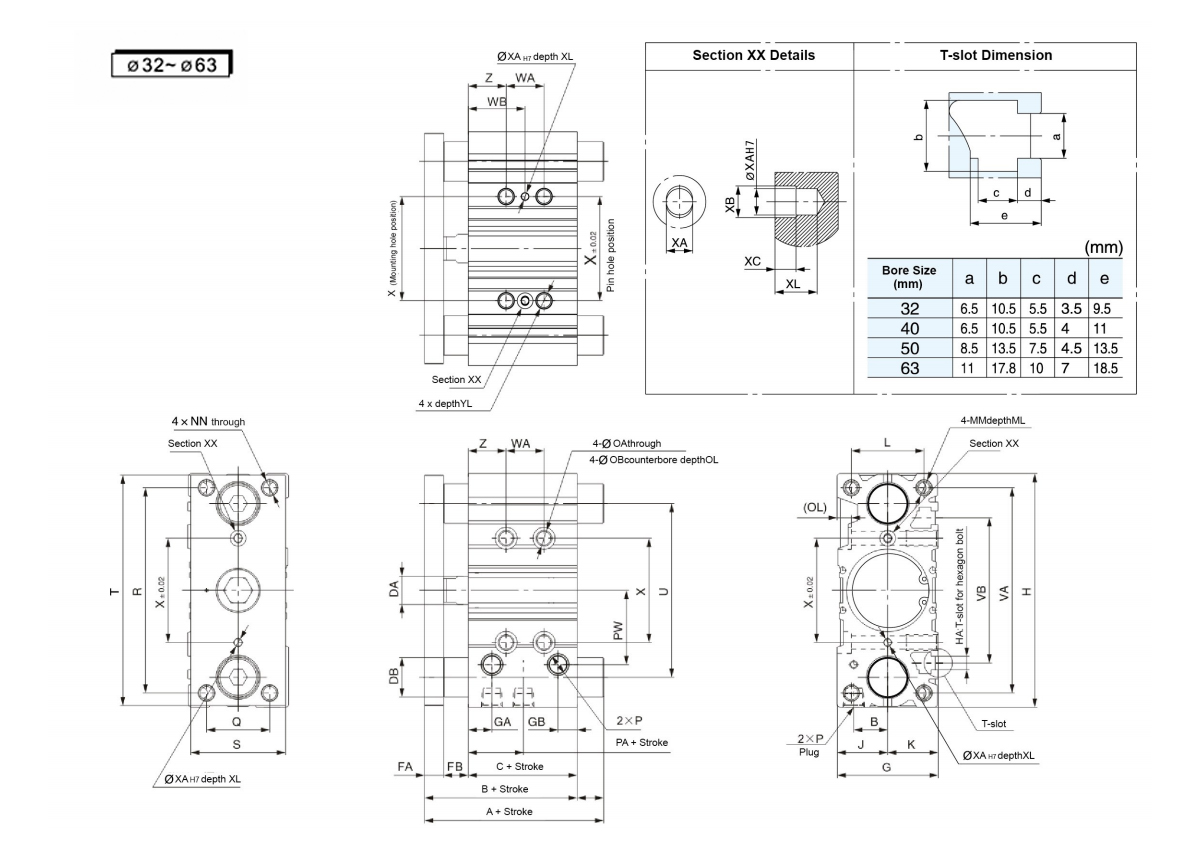

    C-MGPM,C-MGPL,C-MGป้า ทั่วไป ขนาด                                                                                                                                                                                                                                        (มม.)
    เบื่อ
    ขนาด
    (มม.)     		จังหวะ (มม.) B C อัยการ เอฟเอ เอฟบี G จอร์เจีย กิกะไบต์ H ฮ่า J K L มม มล เอ็นเอ็น โอเอ อ.บ เฒ่า P
    ไม่มี เทนเนสซี ทีเอฟ
    32 25,50,75,
    100,125,150,
    175,200,250,
    300,350,400.     		59.5 37.5 14 10 12 48 12 9.5 112 M6 24 24 34 ม8×1.25 20 ม8×1.25 6.7 11 7.5 RC1/8 NPT1/8 G1/8
    40 66 44 14 10 12 54 15 12 120 M6 27 27 40 ม8×1.25 20 ม8×1.25 6.7 11 7.5 RC1/8 NPT1/8 G1/8
    50 72 44 18 12 16 64 14.5 12 148 M8 32 32 46 ม10×1.5 22 ม10×1.5 8.6 14 9 RC1/4 NPT1/4 G1/4
    63 77 49 18 12 16 78 15.5 14 162 M10 39 39 58 ม10×1.5 22 ม10×1.5 8.6 - 9 RC1/4 NPT1/4 G1/4

    เบื่อ
    ขนาด
    (มม.)     		ป้า พีบี ปวส Q R S T U เวอร์จิเนีย วีบี วอชิงตัน ยินดี X เอ็กซ์เอ เอ็กซ์บี เอกซ์ซี เอ็กแอล ปปป วายแอล Z
    25 หรือน้อยกว่า มากกว่า 25st 100 หรือน้อยกว่า มากกว่า 100 200 หรือน้อยกว่า มากกว่า 200 300 หรือน้อยกว่า กว่า 300st 25 หรือน้อยกว่า มากกว่า 25st 100 หรือน้อยกว่า มากกว่า 100 200 หรือน้อยกว่า มากกว่า 200 300 หรือน้อยกว่า กว่า 300st
    32 6.5 16 35.5 30 96 44 110 78 98 63 24 48 124 200 300 33 45 83 121 171 42 4 4.5 3 6 ม8×1.25 16 21
    40 13 18 39.5 30 104 44 118 86 106 72 24 48 124 200 300 34 46 84 122 172 50 4 4.5 3 6 ม8×1.25 16 22
    50 9 21.5 47 40 130 60 146 110 130 92 24 48 124 200 300 36 48 86 124 174 66 5 6 4 8 ม10×1.5 20 24
    63 13 28 58 50 130 70 158 124 142 110 28 52 128 200 300 38 50 88 124 174 80 5 6 4 8 ม10×1.5 20 24

    C-MGPM ตลับลูกปืนสไลด์ IA,ดีบี,E ขนาด                                        (มม.)
    เบื่อ
    ขนาด
    (มม.)     		A ดีบี E
    50 หรือน้อยกว่า มากกว่า 50 200 หรือน้อยกว่า กว่า 200st 50 หรือน้อยกว่า มากกว่า 50 200 หรือน้อยกว่า กว่า 200st
    32 75 93.5 129.5 20 15.5 34 70
    40 75 93.5 129.5 20 9 27.5 63.5
    50 88.5 109.5 150.5 25 16.5 37.5 78.5
    63 88.5 109.5 150.5 25 11.5 32.5 73.5

    C-MGPL(บอลบุชชิ่ง)
    C-MGPA (บุชบอลแม่นยำ Hlgh) / A, DB, E ขนาด (มม.)
    เบื่อ
    ขนาด
    (มม.)     		A ดีบี E
    50 หรือน้อยกว่า มากกว่า 50 100 หรือน้อยกว่า มากกว่า 100 200 หรือน้อยกว่า กว่า 200st 50 หรือน้อยกว่า มากกว่า 50 100 หรือน้อยกว่า มากกว่า 100 200 หรือน้อยกว่า กว่า 200st
    32 79.5 96.5 116.5 138.5 16 20 37 57 79
    40 79.5 96.5 116.5 138.5 16 13.5 30.5 50.5 72.5
    50 91.5 112.5 132.5 159.5 20 19.5 40.5 60.5 87.5
    63 91.5 112.5 132.5 159.5 20 14.5 35.5 55.5 82.5

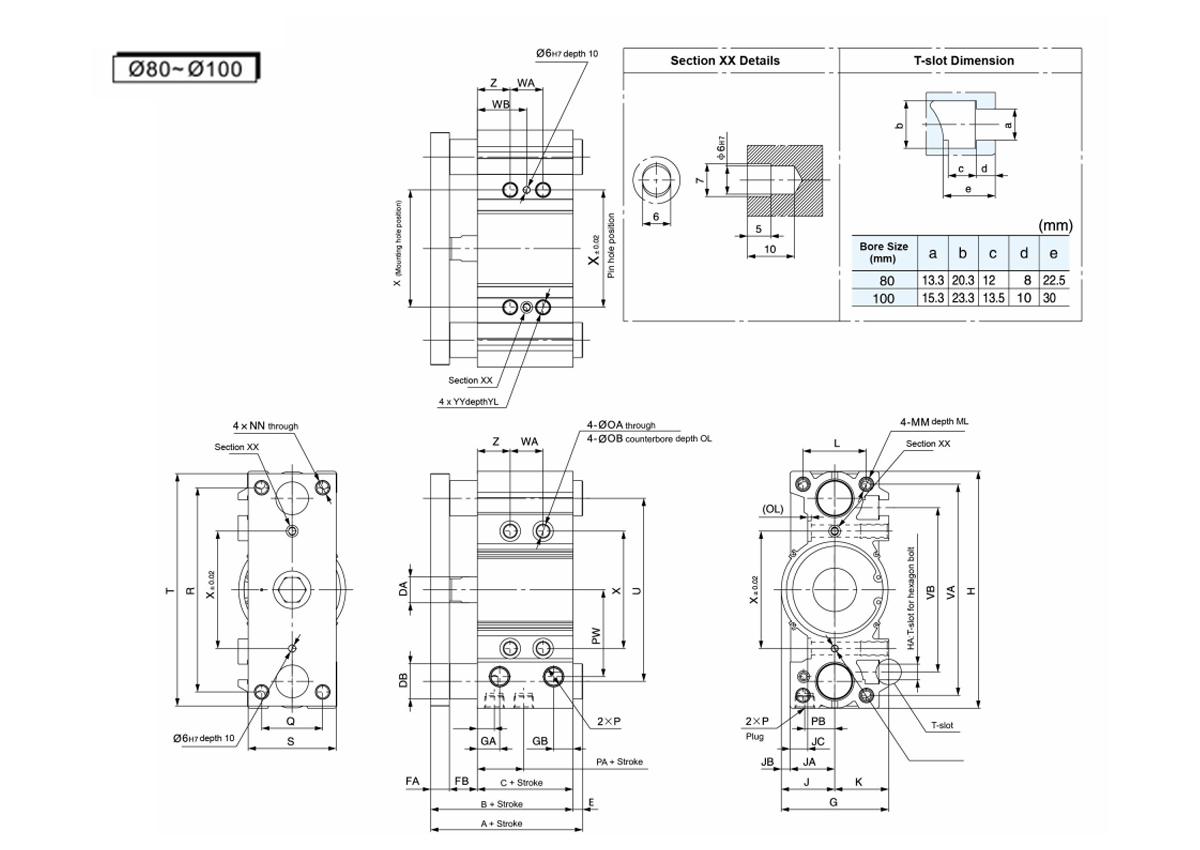

    C-MGPM,C-MGPL,C-MGPA ขนาดทั่วไป                                                                                                                                                   (มม.)
    เบื่อ
    ขนาด
    (มม.)
    โรคหลอดเลือดสมอง
    (มม.)     		B C อัยการ เอฟเอ เอฟบี G จอร์เจีย กิกะไบต์ GC H ฮ่า J เจ เจบี เจซี K L มม มล เอ็นเอ็น โอเอ อ.บ เฒ่า P
    ไม่มี เทนเนสซี ทีเอฟ
    80 25,50,75,100,
    125,150,175,200,
    250,300,350,400     		96.5 56.5 22 16 24 91.5 19 16.5 14.5 202 ม12 45.5 38 7.5 15 46 54 ม12×1.75 25 ม12×1.75 10.6 17.5 3 RC3/8 NPT3/8 G3/8
    100 16 66 26 19 31 111.5 22.5 20.5 18 240 ม14 55.5 45 10.5 10 56 62 ม14x2.0 31 ม14x2.0 12.5 20 8 RC3/8 NPT3/8 G3/8

    เบื่อ
    ขนาด
    (มม.)     		ป้า พีบี ปวส Q R S T U เวอร์จิเนีย วีบี วอชิงตัน ยินดี X ปปป วายแอล Z
    25 หรือน้อยกว่า มากกว่า 25st 100st หรือน้อยกว่า มากกว่า 100 200 หรือน้อยกว่า มากกว่า 200 300 หรือน้อยกว่า กว่า 300st 25 หรือน้อยกว่า มากกว่า 25st 100st หรือน้อยกว่า มากกว่า 100 200 หรือน้อยกว่า กว่า 200st
    300 หรือน้อยกว่า     		กว่า 300st
    80 14.5 25.5 74 52 174 75 198 156 180 140 28 52 128 200 300 42 54 92 128 178 100 ม12×1.75 24 28
    100 17.5 32.5 89 64 210 90 236 188 210 166 48 72 148 220 320 35 47 85 121 171 124 ม14×2.0 28 11

    C-MGPM ตลับลูกปืนสไลด์ IA, DB, E Dimension
    (มม.)
    เบื่อ
    ขนาด
    (มม.)     		A ดีบี E
    50 หรือน้อยกว่า เกิน 50
    200 หรือน้อยกว่า     		กว่า 200st 50 หรือน้อยกว่า เกิน 50
    200 หรือน้อยกว่า     		กว่า 200st
    80 104.5 131.5 180.5 30 8 35 84
    100 126.5 151.5 190.5 36 10.5 35.5 74.5

    C-MGPL (บอลบุชชิ่ง)
    C-MGPA (บุชชิ่งบอลความแม่นยำสูง) / ขนาด A, DB, E
    (มม.)
    เบื่อ
    ขนาด
    (มม.)     		A ดีบี E
    25 หรือน้อยกว่า มากกว่า 25st 50st หรือน้อยกว่า มากกว่า 50 200 หรือน้อยกว่า กว่า 200st 25 หรือน้อยกว่า มากกว่า 25st 50st หรือน้อยกว่า มากกว่า 50 200 หรือน้อยกว่า กว่า 200st
    80 104.5 128.5 158.5 191.5 25 8 32 62 95
    100 119.5 145.5 178.5 201.5 30 3.5 29.5 62.5 85.5
