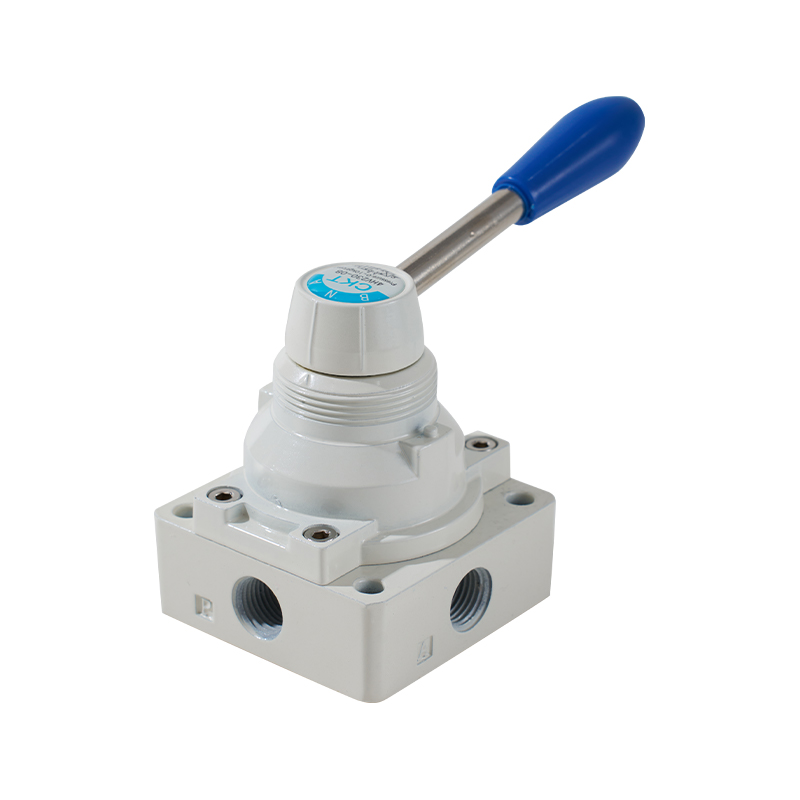

1. การหมุนกลับแสง, ความรู้สึกมือที่ดี, ตำแหน่งที่แม่นยำ;
2. พื้นที่การไหลที่มีประสิทธิภาพขนาดใหญ่, การสูญเสียแรงดันเล็กน้อย;
3. มีการติดตั้งสองประเภท: แผงและด้านล่าง การติดตั้งแผงพร้อมน็อตยึด
| ข้อกำหนดมาตรฐาน | ||||||
| รุ่น | 4HV2□□ -06(ล) | 4HV2□□ -08(ล) | 4HV3□□ -08(ล) | 4HV3□□ -10(ล) | 4HV4□□ -15(ล) | 4HV4□□ -20(ล) |
| ของไหล | อากาศ (ถูกกรองโดยองค์ประกอบตัวกรอง40μm) | |||||
| การดำเนินการ | ประเภทการควบคุมโดยตรงแบบแมนนวล | |||||
| ขนาดพอร์ต | พีที1/8 | พีที1/4 | พีที1/4 | PT3/8 | พีที1/2 | พีที3/4 |
| พื้นที่หน้าตัดที่มีประสิทธิภาพ | 14.0ตร.มม (Cv=0.78) | 16.0ตร.มม (Cv=0.89) | 30.0ตร.มม (Cv=1.67) | 33.0ตร.มม (Cv=1.83) | 88.0ตร.มม (Cv=4.89) | 95.0ตร.มม (Cv=5.27) |
| ตำแหน่ง | 4 พอร์ต 2 ตำแหน่ง、4 พอร์ต 3 ตำแหน่ง | |||||
| การหล่อลื่น | ไม่จำเป็น | |||||
| ช่วงแรงดันใช้งาน | 0~1.0MPa(0~145psi) | |||||
| พิสูจน์ความดัน | 1.5MPa(215psi) | |||||
| อุณหภูมิในการทำงาน | -20~70℃ | |||||
| มุมปฏิบัติการ | 90°(45°ถ้า 4 พอร์ต 3 ตำแหน่ง) | |||||

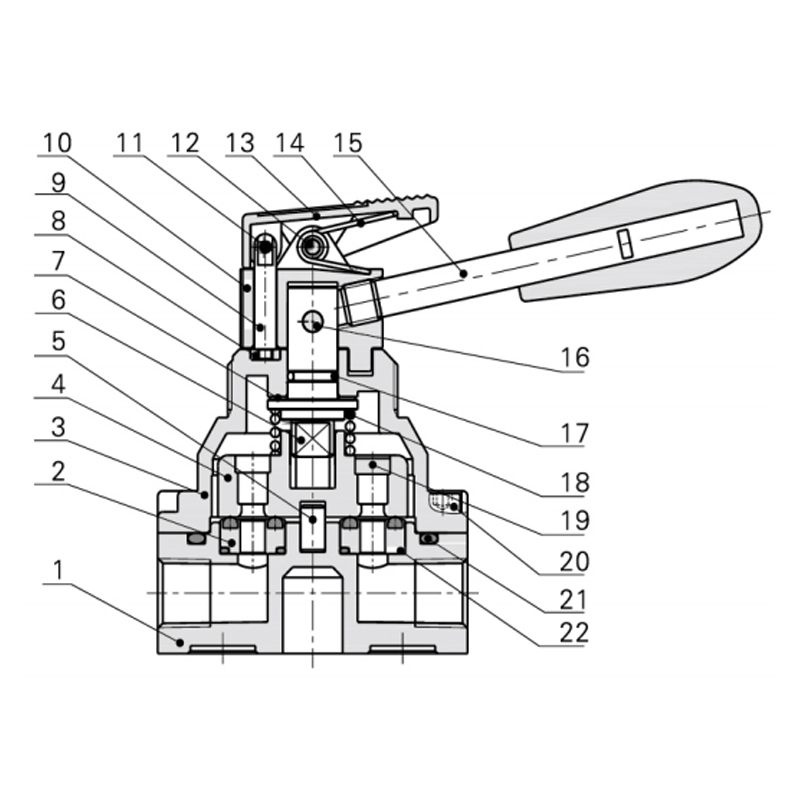

| รายการ | รุ่น | รายการ | รุ่น |
| 1 | ตัวหลัก | 12 | พิน-1 |
| 2 | ฐานซีล | 13 | ปกหน้า |
| 3 | ฝาครอบวาล์ว | 14 | ฤดูใบไม้ผลิ |
| 4 | ปลั๊กวาล์ว | 15 | มือจับ |
| 5 | พินคอลัมน์ | 16 | พิน-2 |
| 6 | เพลา | 17 | เพลา O Ring |
| 7 | เครื่องซักผ้า | 18 | ฤดูใบไม้ผลิ |
| 8 | แผ่นยึด | 19 | แผ่นเหล็ก |
| 9 | ล็อคพิน | 20 | สกรูยึด |
| 10 | ฝาวาล์ว | 21 | ตัวหลัก O-ring |
| 11 | ฤดูใบไม้ผลิ Pin | 22 | ฐานซีล O-ring |

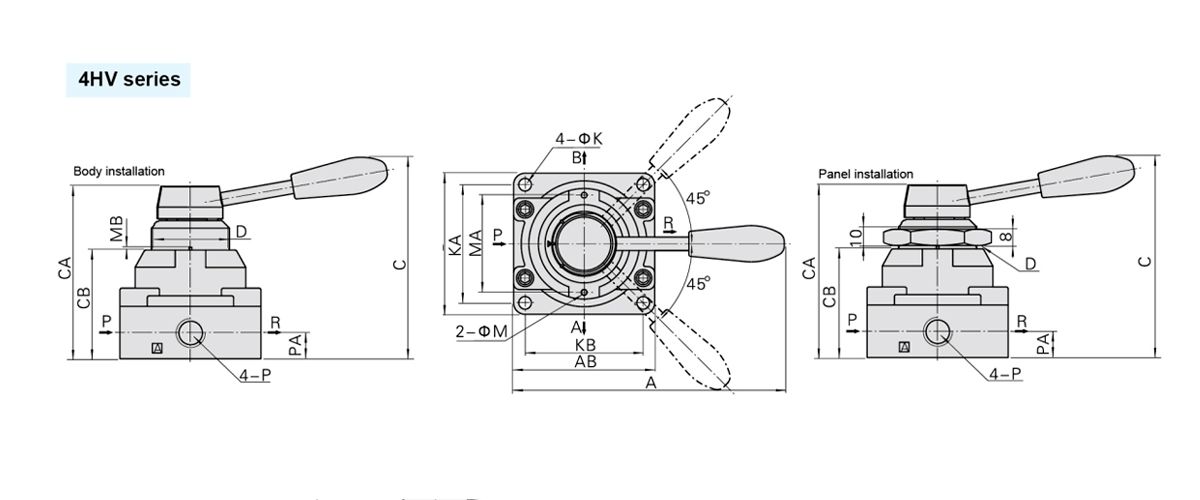

| รุ่น /Symbol | A | เอบี | B | C | แคลิฟอร์เนีย | ซีบี | D | K | เคเอ | เคบี | M | ปริญญาโท | เอ็มบี | P | พีเอ |
| 4HV2□□-06 | 120 | 62 | 62 | 92.5 | 73 | 45 | M34×1.5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | พีที1/8 | 11.5 |
| 4HV2□□-08 | 120 | 62 | 62 | 92.5 | 73 | 45 | M34×1.5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | พีที1/4 | 11.5 |
| 4HV3□□-08 | 140 | 74 | 74 | 104 | 88.5 | 56 | M40×1.5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | พีที1/4 | 13.5 |
| 4HV3□□-10 | 140 | 74 | 74 | 104 | 88.5 | 56 | M40×1.5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT3/8 | 13.5 |
| 4HV4□□-15 | 160 | 94 | 102 | 128 | 110 | 72 | M52×1.5 | 6.5 | 89 | 81 | 3 | 64 | 2 | พีที1/2 | 18 |
| 4HV4□□-20 | 160 | 94 | 102 | 128 | 110 | 72 | M52×1.5 | 6.5 | 89 | 81 | 3 | 64 | 2 | พีที3/4 | 18 |

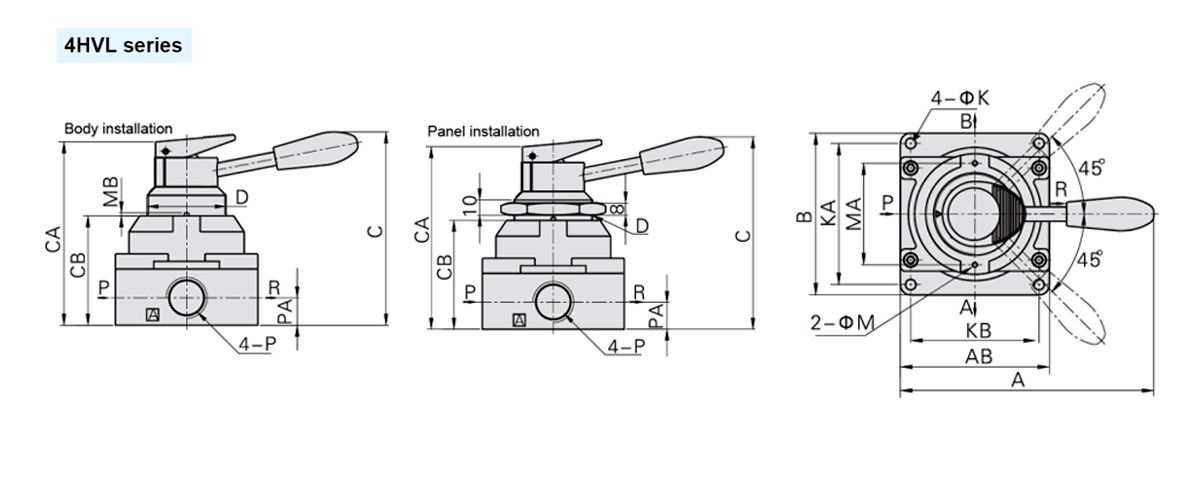

| รุ่น/Symbol | A | เอบี | B | C | แคลิฟอร์เนีย | ซีบี | D | K | เคเอ | เคบี | M | ปริญญาโท | เอ็มบี | P | พีเอ |
| 4HV2□□-06L | 120 | 62 | 62 | 92.5 | 84 | 45 | M34×1.5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | พีที1/8 | 11.5 |
| 4HV2□□-08L | 120 | 62 | 62 | 92.5 | 84 | 45 | M34×1.5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | พีที1/4 | 11.5 |
| 4HV3□□-08L | 140 | 74 | 74 | 104 | 99 | 56 | M40×1.5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | พีที1/4 | 13.5 |
| 4HV3□□-10L | 140 | 74 | 74 | 104 | 99 | 56 | M40×1.5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT3/8 | 13.5 |
| 4HV4□□-15L | 160 | 94 | 102 | 128 | 121 | 72 | M52×1.5 | 6.5 | 89 | 81 | 3 | 64 | 2 | พีที1/2 | 18 |
| 4HV4□□-20L | 160 | 94 | 102 | 128 | 121 | 72 | M52×1.5 | 6.5 | 89 | 81 | 3 | 64 | 2 | พีที3/4 | 18 |
