CU/CUK Series กระบอกสูบแบบติดตั้งฟรี ผู้จัดจำหน่าย

บ้าน / สินค้า / กระบอกลม / กระบอกสูบฟรี / CU/CUK Series กระบอกสูบแบบติดตั้งฟรี

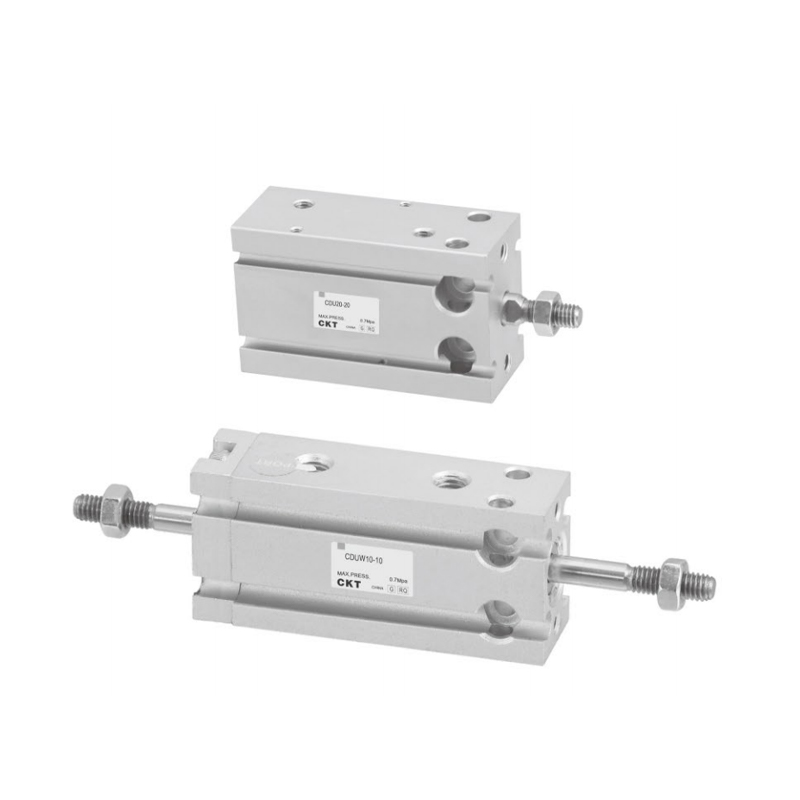

CU/CUK Series กระบอกสูบแบบติดตั้งฟรี
  • CU/CUK Series กระบอกสูบแบบติดตั้งฟรี
กระบอกสูบฟรี

CU/CUK Series กระบอกสูบแบบติดตั้งฟรี

กระบอกสูบแบบติดตั้งอิสระ ซีรีส์ CU/CUK เป็นกระบอกสูบแบบติดตั้งอิสระแบบโมดูลาร์ที่ให้ความยืดหยุ่นสูงในการบูรณาการทางกลผ่านการปรับโครงสร้างให้เหมาะสม การออกแบบมุ่งเน้นไปที่การทำให้กระบวนการติดตั้งง่ายขึ้นและปรับให้เข้ากับสภาพการทำงานที่หลากหลาย และเหมาะสำหรับข้อกำหนดการควบคุมการเคลื่อนไหวที่แม่นยำภายใต้สถานการณ์โหลดแบบไดนามิก

คุณสมบัติหลัก
▸ อิสระทางโครงสร้าง: โครงสร้างมีอินเทอร์เฟซคงที่แบบหลายแกน รองรับท่าทางการติดตั้งที่ไม่ได้มาตรฐาน และลดส่วนประกอบของอะแดปเตอร์

▸ โครงสร้างน้ำหนักเบาและกะทัดรัด: การออกแบบตัวเครื่องที่มีความเฉื่อยต่ำช่วยลดภาระของระบบและเพิ่มประสิทธิภาพการใช้พื้นที่ได้อย่างมาก

▸ ตัวเลือกข้อกำหนดหลายรายการ: ครอบคลุมเส้นผ่านศูนย์กลางกระบอกสูบและการผสมผสานระยะชักที่หลากหลาย ปรับให้เข้ากับสถานการณ์โหลดและการกระจัดที่แตกต่างกัน

▸ คู่มือความเสถียรสูง: โครงสร้างนำก้านลูกสูบกราวด์ที่มีความแม่นยำชิ้นเดียวเพื่อให้การทำงานที่ปราศจากน้ำมันในระยะยาวและมีเสถียรภาพ

▸ ระบบเซ็นเซอร์ในตัว: การออกแบบบรรจุภัณฑ์แบบฝังของสวิตช์คัปปลิ้งแม่เหล็กช่วยลดความเสี่ยงของการรบกวนจากภายนอก และรวมการตอบสนองเกี่ยวกับตำแหน่ง

อีเมล: manager@cktworld.com
ดาวน์โหลด
ก่อนหน้า：CUJB Series กระบอกสูบ ติดตั้งฟรีขนาดเล็ก
ถัดไป：ไม่มีบทความถัดไป
  • ขนาดรู (มม.) 6 10 16 20 25 32
    ของไหล อากาศ
    การดำเนินการ การแสดงสองครั้ง
    การแสดงเดี่ยว: สปริงกลับ / ขยาย
    แรงดันใช้งานสูงสุด 0.7MPa
    นาที
    การดำเนินงาน
    ความกดดัน
    (เมปาสคาล)     		ดับเบิ้ล
    การแสดง     		เสาเดี่ยว 0.12 0.06 0.05
    ดับเบิ้ล rod, non-rotating rod, pneumatic cushioning 0.15 0.1 0.08
    ประเภทก้านคู่ไม่หมุน 0.18 0.13 0.11
    โสด
    การแสดง     		มาตรฐาน 0.2 0.15 0.13
    ก้านไม่หมุน 0.23 0.18 0.16
    อุณหภูมิแวดล้อมและของเหลว มีสวิตช์อัตโนมัติ:-10~60℃,ไม่มีสวิตช์อัตโนมัติ:-10~70℃
    เบาะ ยางกันกระแทกปลายทั้งสองข้าง
    ความเร็วลูกสูบ 50~500มม./วินาที
    ความอดทนของระยะชัก (มม.) 1
    การหล่อลื่น ไม่จำเป็น
    การติดตั้ง ติดตั้งฟรี (ช่องติดตั้งหลายช่อง)
    ความแม่นยำของก้านไม่หมุน ±0.8° ±0.5°
    ขนาดพอร์ต M5×0.8 45665
    *หากจำเป็นต้องเติมน้ำมัน โปรดใช้น้ำมันเทอร์ไบน์หมายเลข 1 ISOVG32.

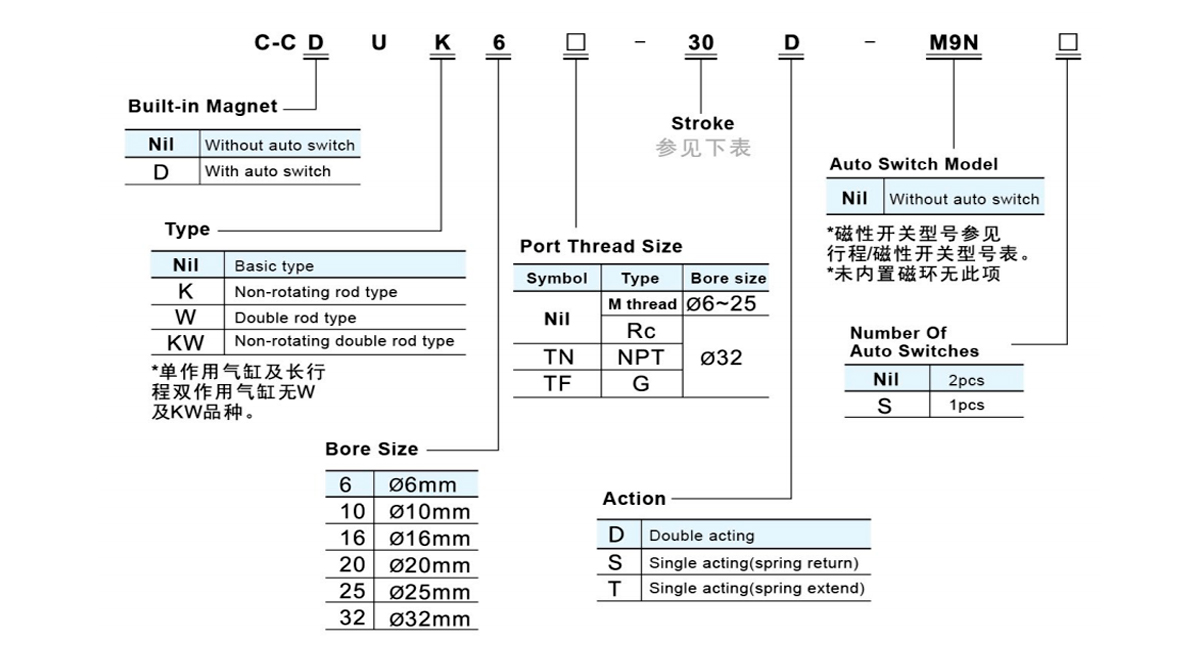

  • Strokelรุ่นออโต้สวิตช์
    เบื่อ
    ขนาด
    (มม.)     		ระยะชักมาตรฐาน (มม.) จังหวะยาว
    (การแสดงสองครั้ง)
    *รุ่นสวิตช์อัตโนมัติ
    (ติดตั้งโดยตรง)
    การแสดงสองครั้ง การแสดงเดี่ยว
    6 5,10,15,
    20,25,30     		5,10,15 40         .            50                     .         60 M9N
    M9B
    เอ็ม9พี
    10
    16
    20 5,10,15,20,
    25,30,40,50     		60,70
    80,90
    100
    25
    32
    เครื่องหมายความยาวสายไฟ: ไม่มีเครื่องหมาย - 0.5 ม., L - 3 ม., Z - 5 ม. ตัวอย่าง: M9N, M9NL

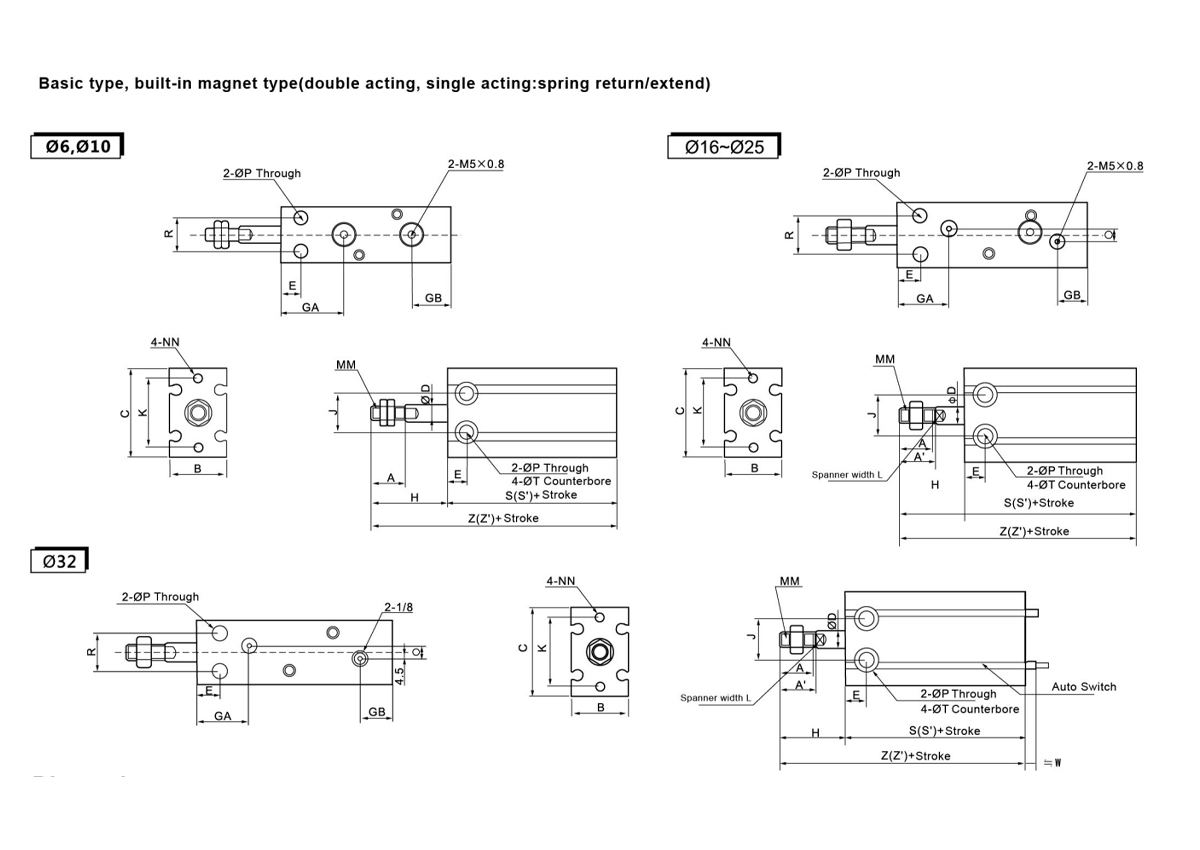

  • มิติข้อมูล
    รุ่น A เอ' B C ØD E จอร์เจีย กิกะไบต์ J K L มม เอ็นเอ็น Øป Q R ØT
    ซี-ซี□ U6 7 - 13 22 3 7 15 10 10 17 - ม3×0.5 ม3×0.5
    ลึก5     		3.2 - 7 6ลึก4.8
    ซี-ซี□ U10 10 - 15 24 4 7 16.5 10 11 18 - ม4×0.7 ม3×0.5 ลึก5 3.2 - 9 6ลึก5
    ซี-ซี□ U16 11 12.5 20 32 6 7 16.5 11.5 14 25 5 ม5×0.8 ม4×0.7 ลึก6 4.5 4 12 7.6ลึก6.5
    ซี-ซี□ U20 12 14 26 40 8 9 19 12.5 16 30 6 M6×1.0 ม5×0.8 ลึก8 5.5 9 16 9.3ลึก8
    ซี-ซี□ U25 15.5 18 32 50 10 10 21.5 13 20 38 8 M8×1.25 ม5×0.8ลึก8 5.5 9 20 9.3ลึก9
    ซี-ซี□ U32 19.5 22 40 62 12 11 23 13 24 48 10 M10×1.25 M6×1.0ลึก9 6.6 13.5 24 11ลึก11.5
    มิติการแสดงคู่
    รุ่น H ประเภทพื้นฐาน แม่เหล็กในตัว
    S Z W เอส' ซี'
    ซี-ซี□ U6-□ D 13 33 46 2.5 33 46
    ซี-ซี□ U10-□ D 16 36 52 1 36 52
    ซี-ซี□ U16-□ D 16 30 46 0 40 56
    ซี-ซี□ U20-□ D 19 36 55 1 46 65
    ซี-ซี□ U25-□ D 23 40 63 -1 50 73
    ซี-ซี□ U32-□ D 27 42 69 -4 52 79
    มิติการแสดงเดี่ยว (สปริงกลับ)
    รุ่น H ประเภทพื้นฐาน แม่เหล็กในตัว
    S Z W เอส' ซี'
    ที่ 5 วันที่ 10 วันที่ 15 ที่ 5 วันที่ 10 วันที่ 15 ที่ 5 วันที่ 10 วันที่ 15 ที่ 5 วันที่ 10 วันที่ 15
    ซี-ซี□ U6-□ S 13 38 43 48 51 56 61 2.5 38 43 48 51 56 61
    ซี-ซี□ U10-□ S 16 41 46 56 57 62 72 1 41 46 56 57 62 72
    ซี-ซี□ U16-□ S 16 35 40 50 51 56 66 0 45 50 60 61 66 76
    ซี-ซี□ U20-□ S 19 41 46 56 60 65 75 1 51 56 66 70 75 85
    ซี-ซี□ U25-□ S 23 45 50 60 68 73 83 -1 55 60 70 78 83 93
    ซี-ซี□ U32-□ S 27 47 52 62 74 79 89 -4 57 62 72 84 89 99
    มิติการแสดงเดี่ยว (สปริงขยาย)
    รุ่น H ประเภทพื้นฐาน แม่เหล็กในตัว
    S Z W เอส' ซี'
    ที่ 5 วันที่ 10 วันที่ 15 ที่ 5 วันที่ 10 วันที่ 15 ที่ 5 วันที่ 10 วันที่ 15 ที่ 5 วันที่ 10 วันที่ 15 ที่ 5 วันที่ 10 วันที่ 15
    ซี-ซี□ U6-□ T 18 23 28 38 43 48 56 66 76 2.5 38 43 48 56 66 76
    ซี-ซี□ U10-□ T 21 26 31 41 46 56 62 72 87 1 41 46 56 62 72 87
    ซี-ซี□ U16-□ T 21 26 31 45 50 60 66 76 91 0 45 50 60 66 76 91
    ซี-ซี□ U20-□T 24 29 34 41 46 56 65 75 90 1 51 56 66 75 85 100
    ซี-ซี□ U25-□ T 28 33 38 45 50 60 73 83 98 -1 55 60 70 83 93 108
    ซี-ซี□ U32-□T 32 37 42 47 52 62 79 89 104 -4 57 62 72 89 99 114

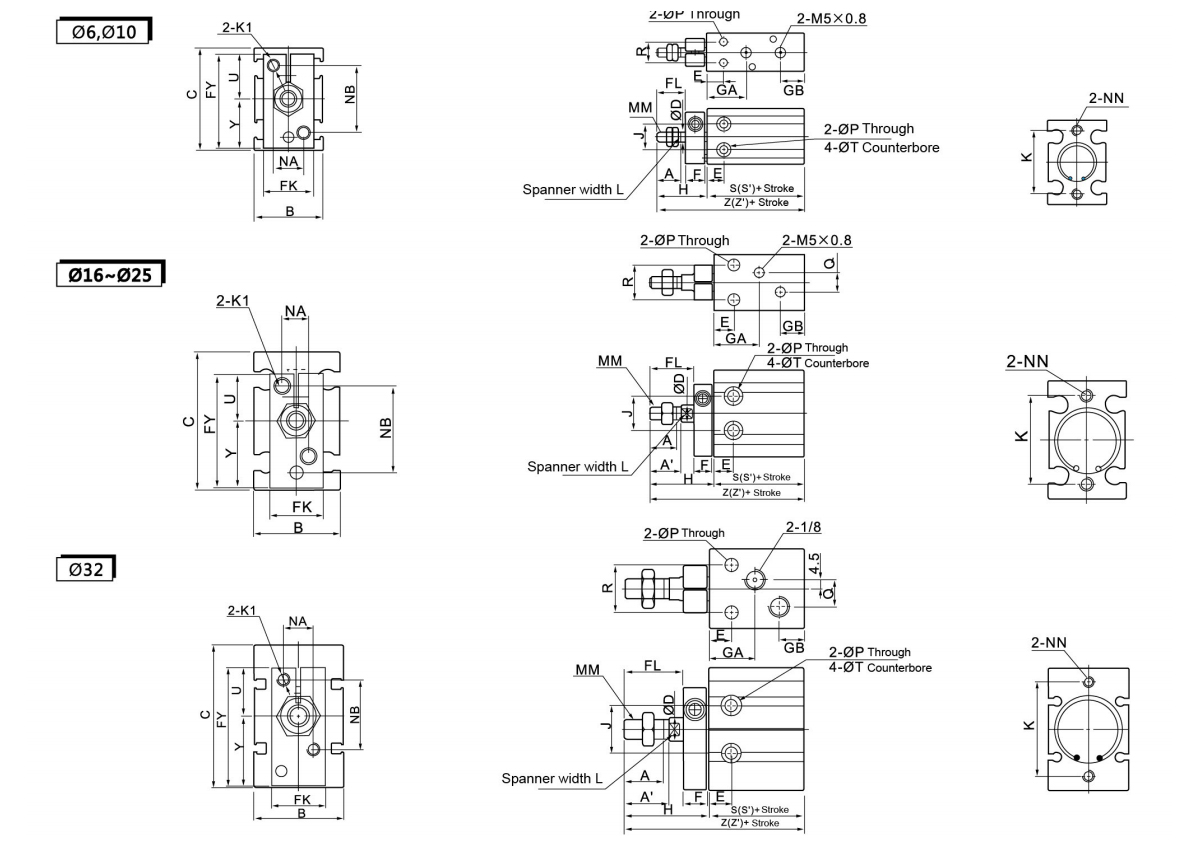

    มิติข้อมูล
    รุ่น A เอ' B C ØD E F ฟลอริด้า เอฟเค ปีงบประมาณ จอร์เจีย กิกะไบต์ H J K L มม นา หมายเหตุ เอ็นเอ็น Øป Q R ØT U Y K1
    ซี-ซี□ UK6 7 - 13 22 3 7 8 9 11 20.5 15 10 18 10 17 - ม3×0.5 6 14 ม3×0.5ลึก5 3.4 - 7 6ลึก4.8 10 10.5 M3
    ซี-ซี□ UK10 10 - 15 24 4 7 8 12 12 22 16.5 10 21 11 18 - ม4×0.7 7 15 ม3×0.5ลึก5 3.4 - 9 6ลึก5 10.5 11.5 M3
    ซี-ซี□ UK16 11 12.5 20 32 6 7 8 17 13 28 16.5 11.5 26 14 25 5 ม5×0.8 6 18 ม4×0.7ลึก6 4.5 4 12 7.6ลึก6.5 12.5 15.5 M4
    ซี-ซี□ UK20 12 14 26 40 8 9 8 20 16 33 19 12.5 29 16 30 6 M6×1.0 8 20 ม5×0.8ลึก8 5.5 9 16 9.3ลึก8 13.5 19.5 M4
    ซี-ซี□ UK25 15.5 18 32 50 10 10 10 22 20 43.5 21.5 13 33 20 38 8 M8×1.25 10 28 ม5×0.8ลึก8 5.5 9 20 9.3ลึก9 19 24.5 M5
    ซี-ซี□ UK32 19.5 22 40 62 12 11 12 29 24 51.5 23 12.5 42 24 48 10 M10×1.25 12 32 M6×1.0ลึก9 6.6 13.5 24 11ลึก11.5 21 30.5 M5
    มิติการแสดงคู่
    รุ่น H ไม่มีอัตโนมัติ
    สวิตช์     		บิวท์อิน
    สวิตช์แม่เหล็ก
    S Z W เอส' ซี'
    ซี-ซี□ UK6-□D 18 33 51 2.5 33 51
    ซี-ซี□ UK10-□D 21 36 57 1 36 57
    ซี-ซี□ UK16-□D 26 30 56 0 40 66
    ซี-ซี□ UK20-□ D 29 36 65 1 46 75
    ซี-ซี□ UK25-□D 33 40 73 -1 50 83
    ซี-ซี□ UK32-□D 42 42 84 -4 52 94
    มิติการแสดงเดี่ยว (สปริงกลับ)
    รุ่น H ไม่มีสวิตช์อัตโนมัติ แม่เหล็กในตัว Switch
    S Z W S ซี'
    ที่ 5 วันที่ 10 วันที่ 15 ที่ 5 วันที่ 10 วันที่ 15 ที่ 5 วันที่ 10 วันที่ 15 ที่ 5 วันที่ 10 วันที่ 15
    ซี-ซี□ UK6-□ S 18 38 43 48 56 61 66 2.5 38 43 48 56 61 66
    ซี-ซี□ UK10-□ S 21 41 46 56 62 67 77 1 41 46 56 62 67 77
    ซี-ซี□ UK16-□ S 26 35 40 50 61 66 76 0 45 50 60 71 76 86
    ซี-ซี□ UK20-□ S 29 41 46 56 70 75 85 1 51 56 66 80 85 95
    ซี-ซี□ UK25-□ S 33 45 50 60 78 83 93 -1 55 60 70 88 93 103
    ซี-ซี□ UK32-□ S 42 47 52 62 89 94 104 -4 57 62 72 99 104 114
    มิติการแสดงเดี่ยว (สปริงขยาย)
    รุ่น H ØT U Y ไม่มีอัตโนมัติ Switch แม่เหล็กในตัว Switch
    S Z W เอส' ซี'
    ที่ 5 วันที่ 10 วันที่ 15 ที่ 5 วันที่ 10 วันที่ 15 ที่ 5 วันที่ 10 วันที่ 15 ที่ 5 วันที่ 10 วันที่ 15 ที่ 5 วันที่ 10 วันที่ 15
    ซี-ซี□ UK6-□T 23 28 33 6ลึก4.8 10 10.5 38 43 48 61 71 81 2.5 38 43 48 61 71 81
    ซี-ซี□ UK10-□T 26 31 36 6ลึก5 10.5 11.5 41 46 56 67 77 92 1 41 46 56 67 77 92
    ซี-ซี□ UK16-□T 31 36 41 7.6ลึก6.5 12.5 15.5 45 50 60 76 86 101 0 45 50 60 76 86 101
    ซี-ซี□ UK20-□ T 34 39 44 9.5ลึก8 13.5 19.5 41 46 56 75 85 100 1 51 56 66 85 95 110
    ซี-ซี□ UK25-□T 38 43 48 9.5ลึก9 19 24.5 45 50 60 83 93 108 -1 55 60 70 93 103 118
    ซี-ซี□ UK32-□T 47 52 57 11ลึก11.5 21 30.5 47 52 62 94 104 119 -4 57 62 72 104 114 129
