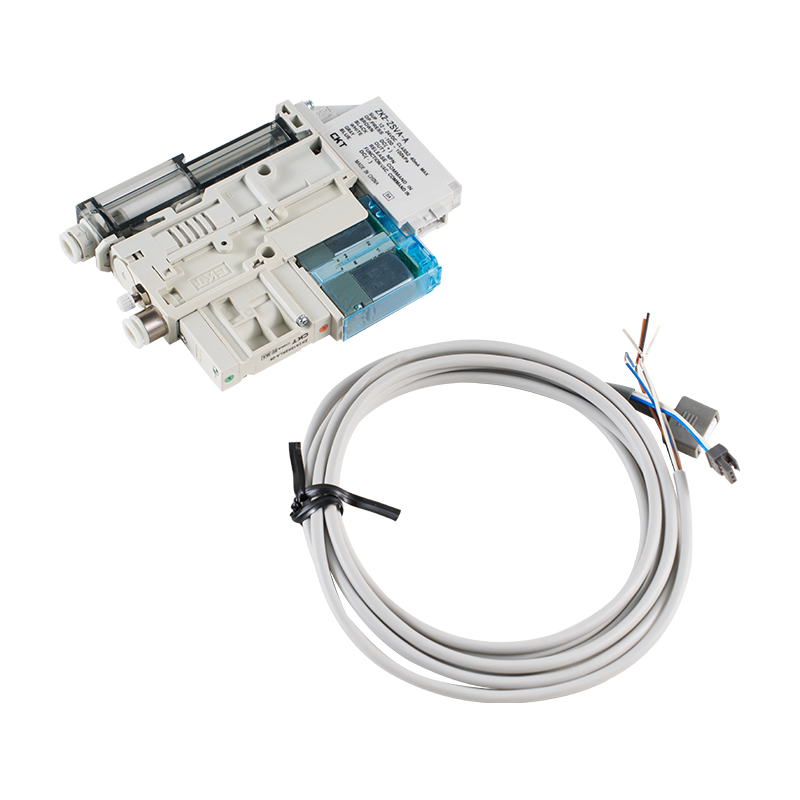

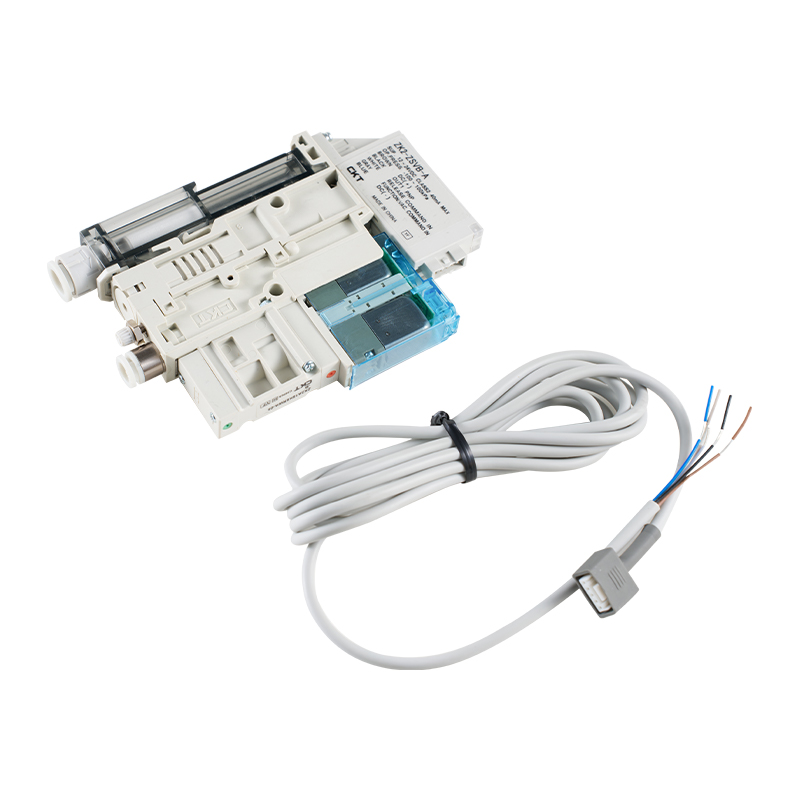

เครื่องกำเนิดสุญญากาศซีรีส์ ZK2A ผู้จัดจำหน่าย

บ้าน / สินค้า / ส่วนประกอบสูญญากาศ / เครื่องกำเนิดสุญญากาศแบบรวม / เครื่องกำเนิดสุญญากาศซีรีส์ ZK2A

เครื่องกำเนิดสุญญากาศซีรีส์ ZK2A เครื่องกำเนิดสุญญากาศซีรีส์ ZK2A เครื่องกำเนิดสุญญากาศซีรีส์ ZK2A เครื่องกำเนิดสุญญากาศซีรีส์ ZK2A เครื่องกำเนิดสุญญากาศซีรีส์ ZK2A
  • เครื่องกำเนิดสุญญากาศซีรีส์ ZK2A
  • เครื่องกำเนิดสุญญากาศซีรีส์ ZK2A
  • เครื่องกำเนิดสุญญากาศซีรีส์ ZK2A
  • เครื่องกำเนิดสุญญากาศซีรีส์ ZK2A
  • เครื่องกำเนิดสุญญากาศซีรีส์ ZK2A
เครื่องกำเนิดสุญญากาศแบบรวม

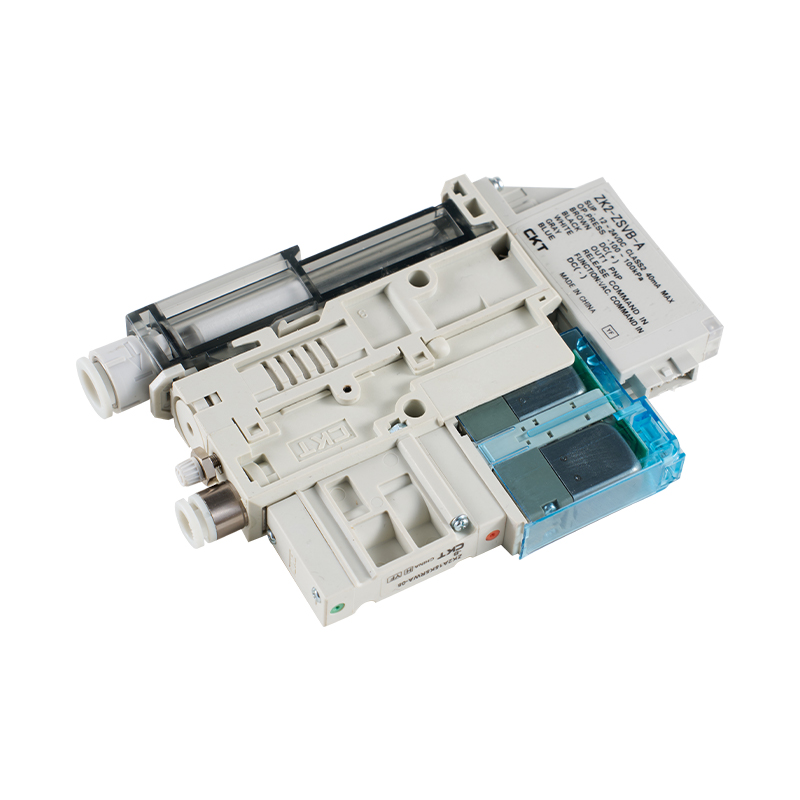

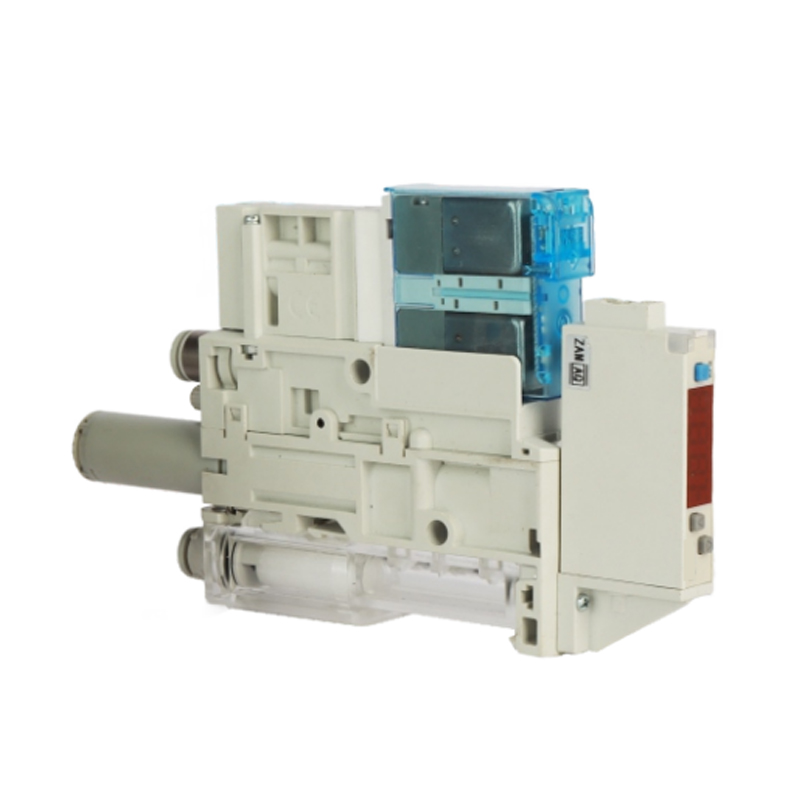

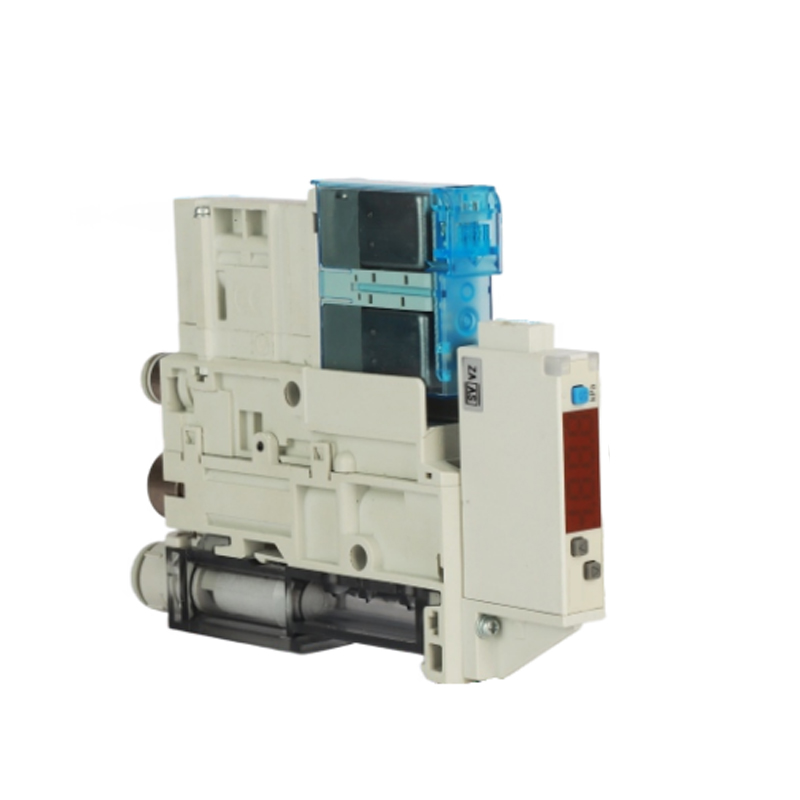

เครื่องกำเนิดสุญญากาศซีรีส์ ZK2A

เครื่องกำเนิดสุญญากาศซีรีส์ ZK2A เป็นโซลูชันการสร้างสุญญากาศแบบครบวงจรที่ออกแบบมาเพื่อการดูดซับและการจัดการวัสดุอย่างมีประสิทธิภาพในสถานการณ์ระบบอัตโนมัติทางอุตสาหกรรม โครงสร้างที่กะทัดรัดผสานรวมฟังก์ชันการสร้างสุญญากาศ การตรวจสอบสถานะ และการควบคุมการไหลของอากาศ และทำให้เกิดการสร้างและปล่อยสุญญากาศอย่างรวดเร็วผ่านหลักการ Venturi ซึ่งเหมาะสำหรับความต้องการในการจับที่มั่นคงของโหลดเบาถึงปานกลางที่หลากหลาย

คุณสมบัติหลัก
1. การออกแบบการใช้ก๊าซอย่างมีประสิทธิภาพ: ปรับช่องการไหลภายในให้เหมาะสมเพื่อลดการใช้อากาศอัด ปรับสมดุลการใช้พลังงานและประสิทธิภาพการดูด
2. อินเทอร์เฟซแบบโมดูลาร์: อินเทอร์เฟซแบบแก๊สและไฟฟ้ามาตรฐานช่วยให้สามารถบูรณาการเข้ากับส่วนท้ายของแขนหุ่นยนต์หรือไปป์ไลน์เครื่องมือได้อย่างรวดเร็ว
3. กลไกการตอบรับสถานะ: พอร์ตการตรวจจับสูญญากาศในตัวสามารถเชื่อมต่อกับสวิตช์ความดันภายนอกเพื่อตรวจสอบสถานะการดูดซับแบบเรียลไทม์
4. โครงสร้างต่อต้านมลภาวะ: การออกแบบที่ไม่มีชิ้นส่วนที่เคลื่อนไหวช่วยลดอัตราความล้มเหลวและปรับให้เข้ากับสภาพการทำงานที่ซับซ้อน เช่น ฝุ่นและเศษซาก
5. การกำหนดค่าสูญญากาศแบบหลายขั้นตอน: จัดเตรียมข้อกำหนดเฉพาะของคอที่แตกต่างกันเพื่อให้ตรงตามข้อกำหนดการไหลและสุญญากาศที่แตกต่างกัน
6. บรรจุภัณฑ์ขนาดกะทัดรัด: โครงสร้างแบบรวมช่วยลดการเชื่อมต่อท่อภายนอก ลดความยุ่งยากในพื้นที่การติดตั้งและความซับซ้อนในการบำรุงรักษา

อีเมล: manager@cktworld.com
ดาวน์โหลด
ก่อนหน้า：เครื่องกำเนิดสุญญากาศ VY Series
ถัดไป：ซีรีส์ ZK2 เครื่องสุญญากาศ/เครื่องกำเนิดสุญญากาศ
  • รุ่น (รุ่นมาตรฐานสำหรับชุดสวิตช์) ZK2-ZSE□□□-A(ZSE10) ZK2-ZSF□□□-A(ZSE10F)
    ช่วงแรงดันที่กำหนด 0~-101กิโลปาสคาล -100~100กิโลปาสคาล
    กำหนดช่วงความดัน แสดงช่วงความดัน 10~-105กิโลปาสคาล -105~105กิโลปาสคาล
    ต้านทานแรงดัน 500kPa
    หน่วยการตั้งค่าขั้นต่ำ 0.1kPa
    แรงดันไฟฟ้าของแหล่งจ่ายไฟ DC 12–24 V ±10%, พัลส์ (pp) น้อยกว่า 10% (พร้อมการป้องกันการเชื่อมต่อแบบย้อนกลับ)
    การบริโภคในปัจจุบัน ต่ำกว่า 40mA
    สลับเอาต์พุต รูปแบบเอาต์พุต วงจรเปิดวงจรสะสม NPN หรือ PNP 2 เอาต์พุต (เลือกได้)
    กระแสโหลดสูงสุด 80mA
    แรงดันไฟฟ้าที่ใช้สูงสุด 28V (เมื่อเอาต์พุต NPN)
    แรงดันตกค้าง ต่ำกว่า 2V (เมื่อกระแสโหลดคือ 80mA)
    เวลาตอบสนอง น้อยกว่า 2.5 ms (เมื่อใช้ฟังก์ชันป้องกันการสั่น: เลือก 20, 100, 500, 1000 หรือ 2000 ms)
    ป้องกันการลัดวงจร มี
    การทำซ้ำ ±0.2%FS ±1หลัก
    ความล่าช้า ความล่าช้า mode ตัวแปรจาก 0 หมายเหตุ)
    โหมดเปรียบเทียบขีด จำกัด บนและล่าง
    โหมดการแสดงผล จอแสดงผล LED 7 Segment 31/2 หลัก 1 สี (สีแดง)
    แสดงความแม่นยำ ±2% ของเต็มสเกล ±1 หลัก (ที่อุณหภูมิแวดล้อม 25 ± 3°C)
    ไฟแสดงสถานะการทำงาน เมื่อสวิตช์เอาต์พุตเปิดอยู่ ไฟจะสว่างขึ้น OUT1: สีเขียว OUT2: สีแดง
    ทนต่อสิ่งแวดล้อม โครงสร้างป้องกัน IP40
    ช่วงอุณหภูมิ สภาพการเก็บรักษา: -10 ถึง 60°C (ไม่มีการควบแน่น, ไม่มีการแช่แข็ง)
    ช่วงความชื้น ระหว่างการใช้งานและการเก็บรักษา: 35–85% RH (ไม่มีการควบแน่น)
    ทนต่อแรงดันไฟฟ้า AC1000V 1 นาที ระหว่างชุดชาร์จและตัวเครื่อง
    ความต้านทานของฉนวน 50 MΩ หรือสูงกว่า (DC 500 V เมกะโอห์ม) ระหว่างชุดชาร์จและปลอก
    ลักษณะอุณหภูมิ ±2% FS (ขึ้นอยู่กับอุณหภูมิแวดล้อม 25°C)
    ลวด สายเคเบิลหุ้มฉนวนยางเอทิลีนทนน้ำมัน 5 แกน 0.35 มม.² 2 ม. พื้นที่หน้าตัดของตัวนำ: 0.15 มม.² (AWG 26) เส้นผ่านศูนย์กลางภายนอกของฉนวน: 1.0 มม.
    หมายเหตุ: เมื่อความดันผันผวนรอบค่าที่ตั้งไว้ การแกว่งจะเกิดขึ้นหากไม่ได้ตั้งค่าฮิสเทรีซีสไว้เหนือช่วงความผันผวน

    สวิตช์แรงดันสุญญากาศพร้อมฟังก์ชันประหยัดพลังงาน
    รุ่น ZK2-ZSV□□□-A
    ช่วงแรงดันที่กำหนด -100~100กิโลปาสคาล
    กำหนดช่วงแรงดัน -105~105กิโลปาสคาล
    ต้านทานแรงดัน 500kPa
    หน่วยการตั้งค่าขั้นต่ำ 0.1kPa
    แรงดันไฟฟ้าของแหล่งจ่ายไฟ DC 12–24 V ±10% พัลส์ (pp) น้อยกว่า 10% (พร้อมการป้องกันการเชื่อมต่อแบบย้อนกลับ)
    การบริโภคในปัจจุบัน ต่ำกว่า 40mA
    สลับเอาต์พุต รูปแบบเอาต์พุต NPN หรือ PNP open collector OUT1: วัตถุประสงค์ทั่วไป: OUT2: สำหรับการควบคุมวาล์ว
    กระแสโหลดสูงสุด 80mA
    แรงดันไฟฟ้าที่ใช้สูงสุด ดีซี26.4V
    แรงดันตกค้าง ต่ำกว่า 2V (เมื่อกระแสโหลดคือ 80mA)
    เวลาตอบสนอง น้อยกว่า 2.5 ms (เมื่อใช้ฟังก์ชันป้องกันการสั่น: เลือก 20, 100, 500, 1000 หรือ 2000 ms)
    ป้องกันการลัดวงจร มี
    การทำซ้ำ ±0.2%FS ±1หลัก
    ความล่าช้า ความล่าช้า mode ตัวแปรจาก 0 หมายเหตุ)
    โหมดการแสดงผล จอแสดงผลสี LED 7 Segment 31/2 หลัก (สีแดง)
    แสดงความแม่นยำ ±2% ของเต็มสเกล ±1 หลัก (ที่อุณหภูมิแวดล้อม 25 ± 3°C)
    ไฟแสดงสถานะการทำงาน เมื่อสวิตช์เอาต์พุตเปิดอยู่ ไฟจะสว่างขึ้น OUT1: สีเขียว OUT2: สีแดง
    ทนต่อสิ่งแวดล้อม โครงสร้างป้องกัน IP40
    ช่วงอุณหภูมิในการทำงาน 5~50℃
    ทนต่อแรงดันไฟฟ้า อุปกรณ์ชาร์จ AC1000V 1 นาทีและตัวเครื่อง
    ความต้านทานของฉนวน 50 MΩ หรือสูงกว่า (DC 500 V เมกะโอห์ม) ระหว่างชุดชาร์จและปลอก
    ลักษณะอุณหภูมิ ±2% FS (ที่อุณหภูมิ 25°C ภายในช่วงอุณหภูมิการทำงาน 5 ถึง 50°C)
    ลวด สายเคเบิล 5 คอร์ Ø3.5, 2 ม. พื้นที่หน้าตัดของตัวนำ: 0.15 มม.² (AWG26) เส้นผ่านศูนย์กลางภายนอกของฉนวน: 1.0 มม.
    หมายเหตุ: เมื่อความดันผันผวนรอบค่าที่ตั้งไว้ การแกว่งจะเกิดขึ้นหากไม่ได้ตั้งค่าฮิสเทรีซีสไว้เหนือช่วงความผันผวน

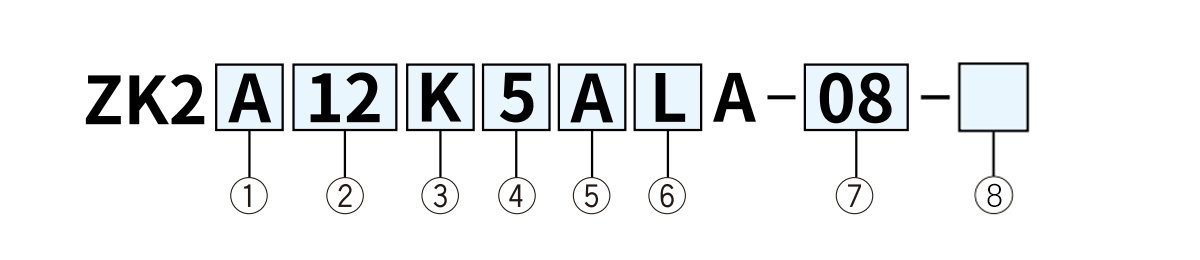

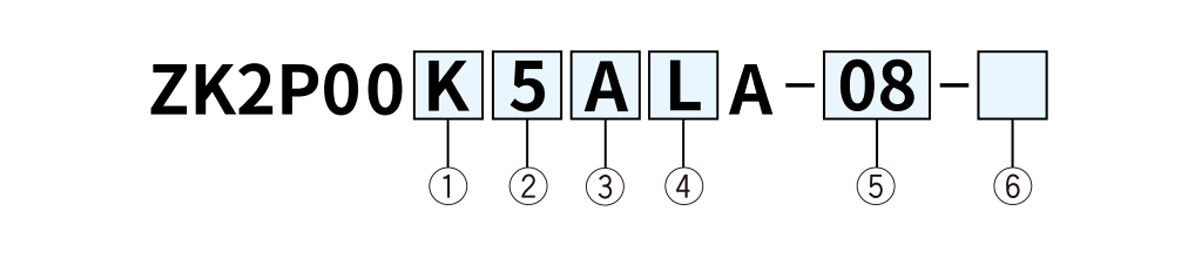

  • 1. วาล์วจ่ายและวาล์วกันแตกรวมกัน switch สวิตช์ความดันสุญญากาศ, เซ็นเซอร์ความดัน
    มาร์ค วาล์วจ่าย วาล์วทำลาย มาร์ค ประเภท ช่วงความดัน
    [ปาสคาล]     		ข้อมูลจำเพาะ
    เอ็น.ซี. การพึ่งพาตนเอง เอ็น.ซี. เอ็นพีเอ็น พีเอ็นพี การแปลงหน่วย
    ฟังก์ชั่น หมายเหตุ 3)
    K ● - ● 2 เอาท์พุท
    R - ●หมายเหตุ 2) ● A สวิตช์ความดันสุญญากาศ 0~-101 ● - ●
    หมายเหตุ 1) ตั้งวาล์วแยกหรือวาล์วไอดีบรรยากาศไว้ตรงกลางท่อสุญญากาศ
    หมายเหตุ 2) เมื่อมีพลังงานเป็นเวลา 20 ms หรือนานกว่านั้น สถานะการสร้างสุญญากาศจะคงอยู่ และเมื่อมีการเปิดใช้งาน วาล์ว แตกร้าว สุญญากาศ จะหยุดทำงาน     		B ● - ไม่มี (หน่วย SI คงที่)
    C - ● ●
    แรงดันไฟฟ้า (วาล์วจ่าย วาล์วแตก) D - O ไม่มี (หน่วย SI คงที่)
    มาร์ค แรงดันไฟฟ้า E -100~100 ● - ●
    5 ดีซี24วี F ● - ไม่มี (หน่วย SI คงที่)
    H - ● ●
    6 ดีซี12วี J - ● ไม่มี (หน่วย SI คงที่)
    ข้อมูลจำเพาะที่ไม่มีการแปลงหน่วยได้รับการแก้ไขที่ kPa
    ④ข้อมูลจำเพาะของปลั๊ก (วาล์วจ่าย วาล์วขาด สวิตช์ความดันสุญญากาศ ⑤ ทางเดินสุญญากาศ (V)
    มาร์ค วาล์วจ่าย ·Destruction valve used 300 mm(plug assembly) หมายเหตุ 4) 2 ม. (แบบมีสายพร้อมปลั๊ก) สำหรับสวิตช์แรงดันสุญญากาศ 3 ม. (รวมสายไฟ) ใช้ในส่วนประกอบเซ็นเซอร์ความดัน มาร์ค พอร์ตสุญญากาศ (V)
    L ● ● 06 Ø 6
    L1 ไม่มี ● 08 Ø 8
    L2 ● ไม่มี

    2 เส้นผ่านศูนย์กลางของหัวฉีด ④แรงดันไฟฟ้า (วาล์วจ่าย วาล์วแตก) ⑤ สวิตช์ความดันสุญญากาศ/เซ็นเซอร์ความดัน
    มาร์ค เส้นผ่านศูนย์กลางหัวฉีด มาร์ค แรงดันไฟฟ้า มาร์ค ประเภท ช่วงความดัน
    [ปาสคาล]     		ข้อมูลจำเพาะ
    07 Ø 0.7 5 ดีซี24วี เอ็นพีเอ็น พีเอ็นพี ด้วยฟังก์ชันการแปลงหน่วย หมายเหตุ 4)
    10 Ø 1.0 2 เอาท์พุท
    12 Ø 1.2 6 ดีซี12วี A สวิตช์ความดันสุญญากาศ 0~-101 ● - ●
    15 Ø 1.5 B ● — ไม่มี (หน่วย SI คงที่)
    C — ● ●
    D - ● ไม่มี (หน่วย SI คงที่)
    3 วาล์วจ่ายและวาล์วกันแตกรวมกัน E -100~100 ● — ●
    มาร์ค วาล์วจ่าย วาล์วทำลาย F ● — ไม่มี (หน่วย SI คงที่)
    เอ็น.ซี. ประเภทการดูแลรักษาตนเอง เอ็น.ซี. H — ● ●
    K ● ● J — ● ไม่มี (หน่วย SI คงที่)
    R - ● หมายเหตุ 3) ● K สวิตช์ความดันสุญญากาศ with energy-saving function -100~100 ● - ●
    หมายเหตุ 3) เมื่อมีพลังงานเป็นเวลา 20 มิลลิวินาทีหรือนานกว่านั้น สถานะการสร้างสุญญากาศจะคงอยู่ และเมื่อมีการเปิดใช้งานวาล์วทำลาย สุญญากาศ จะหยุด Q ● -
    —     		ไม่มี (หน่วย SI คงที่)
    R — ● ●
    S - ● ไม่มี (หน่วย SI คงที่)
    ⑥ ข้อมูลจำเพาะของปลั๊ก (วาล์วจ่าย วาล์วแตก สวิตช์แรงดันสุญญากาศ)
    มาร์ค วาล์วจ่าย, rupture valve used 300 mm (plug assembly) หมายเหตุ 5) 2 ม. (แบบมีสายพร้อมปลั๊ก) ใช้สำหรับสวิตช์ความดันสุญญากาศ ⑦พอร์ตสุญญากาศ (V)
    L ● ● มาร์ค พอร์ตสุญญากาศ (V)
    L1 ไม่มี ● 06 Ø 6
    L2 ● ไม่มี 08 Ø 8

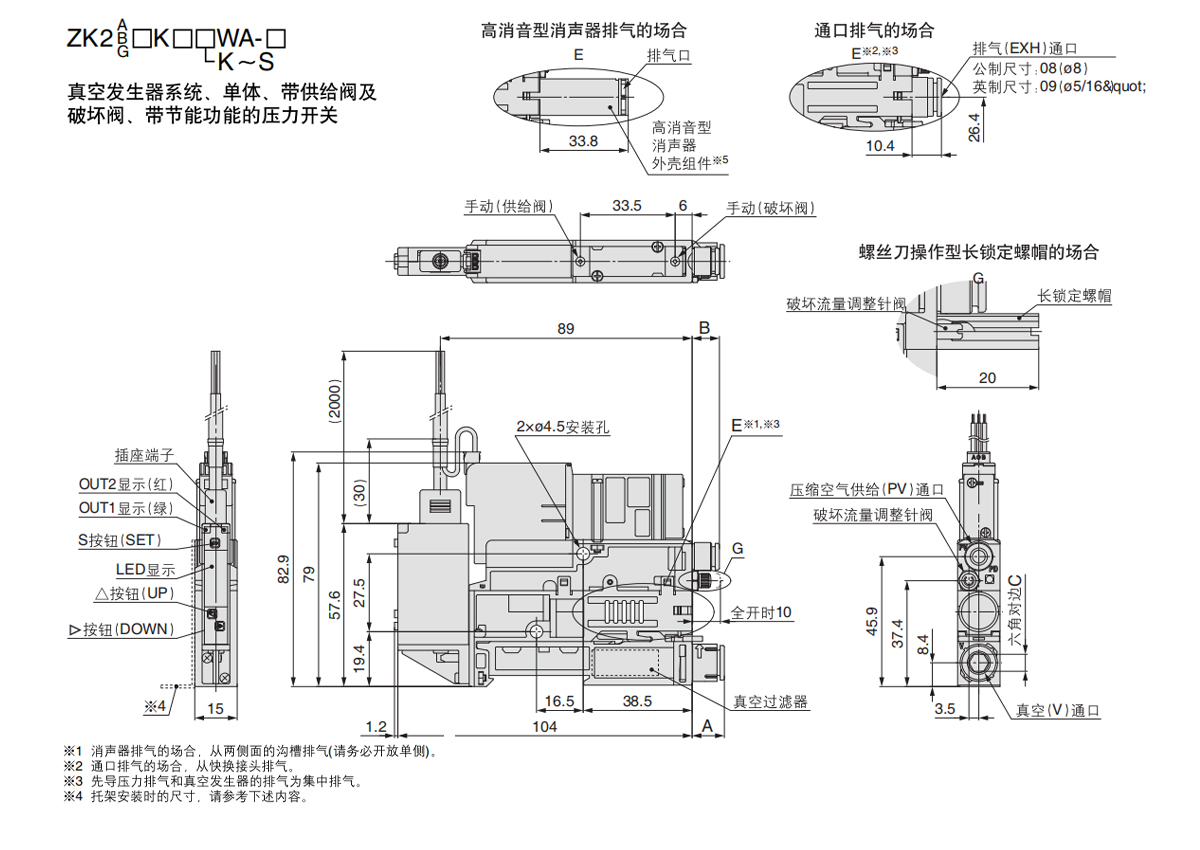

    W ด้วยฟังก์ชันประหยัดพลังงาน ใช้ในสวิตช์แรงดันสุญญากาศ

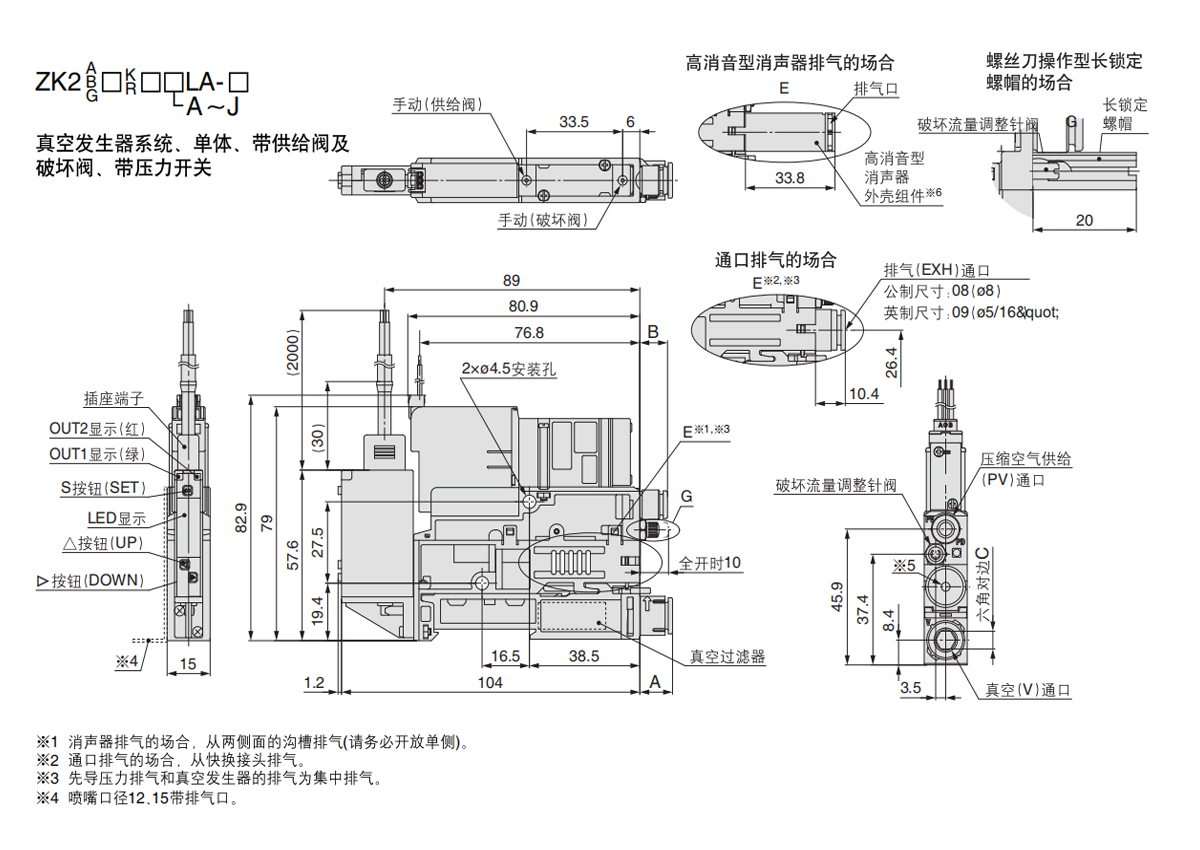

  • ช่องเปิดแบบ V A C ประเภทการเชื่อมต่อสายไฟ PV B
    มิติข้อมูลเมตริก 06 Ø6 8.25 4 มิติข้อมูลเมตริก 06 06 9.7
    08 08 11.4 6
    มิติของจักรวรรดิ 07 01/4" 9.7 4.76 มิติของจักรวรรดิ 07 01/4" 12.3
    09 05/16" 11.4 6

    ช่องเปิดแบบ V A C ประเภทการเชื่อมต่อสายไฟ PV B
    มิติข้อมูลเมตริก 06 06 8.25 4 มิติข้อมูลเมตริก 06 Ø6 9.7
    08 08 11.4 6
    มิติของจักรวรรดิ 07 01/4" 9.7 4.76 มิติของจักรวรรดิ 07 01/4" 12.3
    09 Ø5/16" 11.4 6

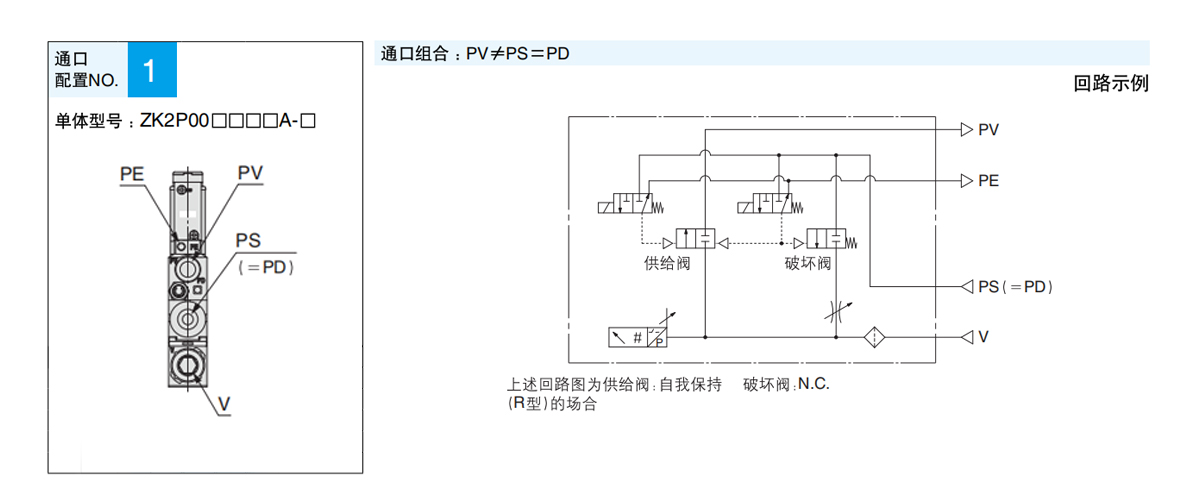

    ระบบ ปั๊มสุญญากาศ
    ประเภทหลัก หน่วยเดียว
    วิธีไอเสีย ไม่มีเครื่องระงับเสียง
    ตัวอย่างการใช้งาน วัตถุประสงค์ ฯลฯ ของข้อกำหนดนี้ ระดับสุญญากาศ -
    ท่อไอเสีย -
    ทำลายแรงกดดัน แรงกดดันเช่นเดียวกับ PS

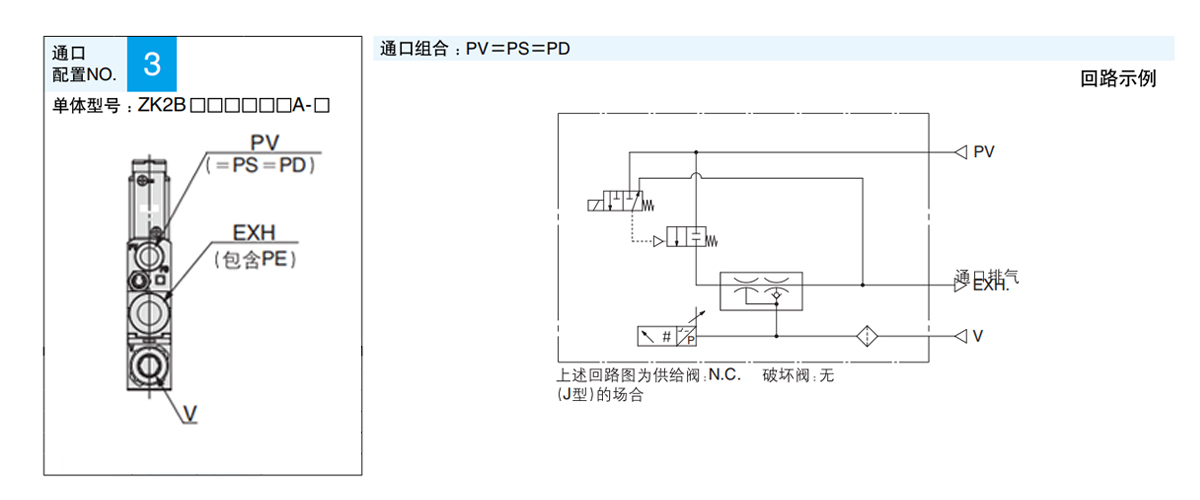

    ระบบ เครื่องกำเนิดสุญญากาศ
    ประเภทหลัก หน่วยเดียว
    วิธีไอเสีย ท่อไอเสีย
    ตัวอย่างการใช้งาน วัตถุประสงค์ ฯลฯ ของข้อกำหนดนี้ ระดับสุญญากาศ -
    ท่อไอเสีย การปล่อยมลพิษภายในสภาพแวดล้อมการทำงาน
    ทำลายแรงกดดัน เช่นเดียวกับแรงดัน PV

    ระบบ เครื่องกำเนิดสุญญากาศ
    ประเภทหลัก หน่วยเดียว
    วิธีไอเสีย เปิดไอเสีย
    ตัวอย่างการใช้งาน วัตถุประสงค์ ฯลฯ ของข้อกำหนดนี้ ระดับสุญญากาศ -
    ท่อไอเสีย ต้องแยกไอเสียหลังการวางท่อ
    ทำลายแรงกดดัน เช่นเดียวกับแรงดัน PV

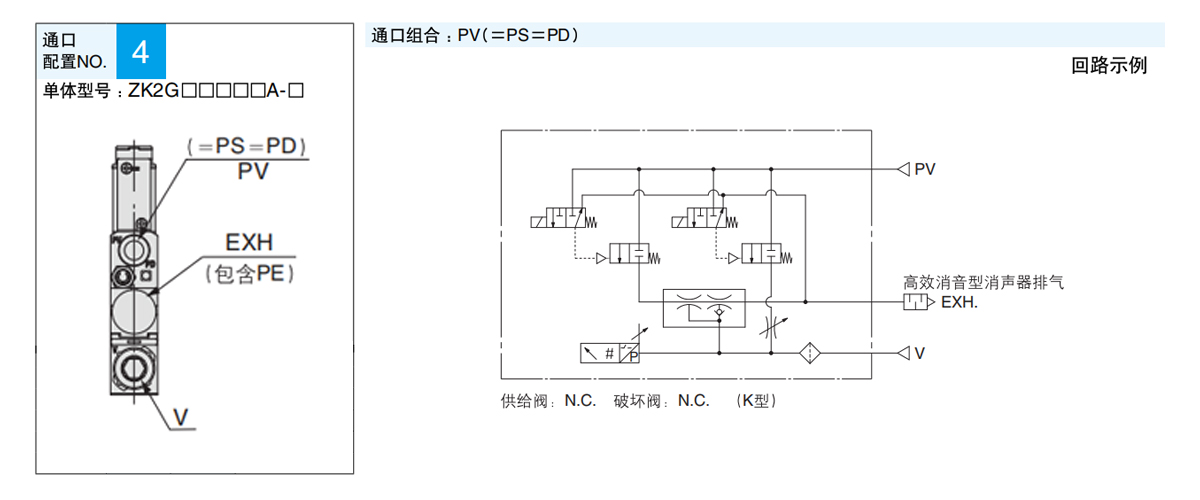

    ระบบ เครื่องกำเนิดสุญญากาศ
    ประเภทหลัก หน่วยเดียว
    วิธีไอเสีย ท่อไอเสียลดเสียงลดเสียงรบกวนสูง
    ตัวอย่างการใช้งาน วัตถุประสงค์ ฯลฯ ของข้อกำหนดนี้ ระดับสุญญากาศ -
    ท่อไอเสีย การปล่อยมลพิษภายในสภาพแวดล้อมการทำงาน
    ทำลายแรงกดดัน เช่นเดียวกับแรงดัน PV
